进程前的知识铺垫——冯诺依曼体系结构和初识操作系统

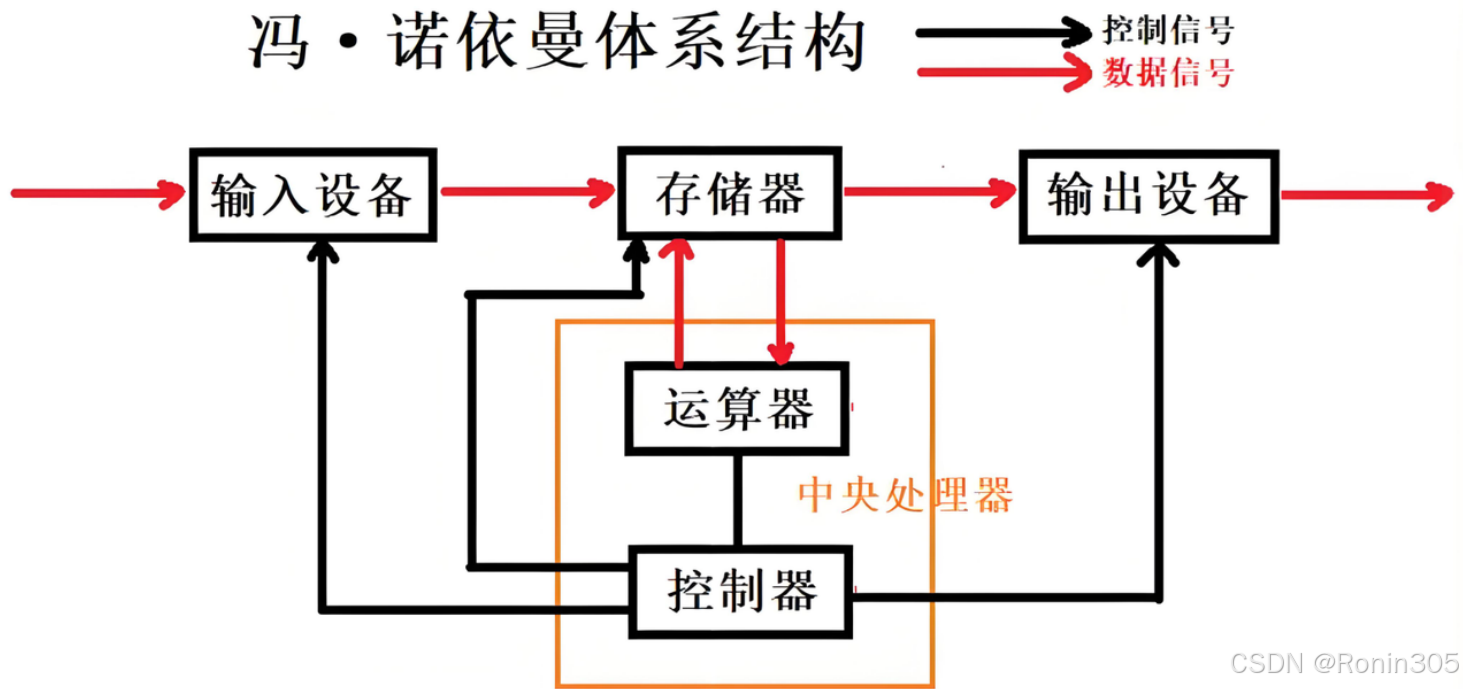

1. 冯诺依曼体系结构

冯诺依曼体系结构（Von Neumann Architecture）是现代计算机的基石，由美籍匈牙利数学家约翰·冯·诺依曼于1945年首次系统提出（1946年完善）。其核心思想是存储程序（Stored-Program Concept）和指令驱动执行，即程序指令与数据以二进制形式共存于同一存储器中，由中央处理器按顺序读取并执行。

一、五大核心组件与功能

1. 输入设备（Input Unit）

• 功能：将外部信息转化为二进制数据输入内存。
• 实例：
  • 键盘输入：按下"A"键时，键盘控制器生成扫描码（如ASCII码65），通过I/O总线写入内存的输入缓冲区。
  • 传感器数据：温度传感器实时采集数据，经模数转换器（ADC）转为二进制数值存入内存。
  • 典型设备：键盘、鼠标、扫描仪、麦克风、摄像头。

2. 存储器（Memory）

• 功能：统一存储程序指令与数据，按地址寻址。

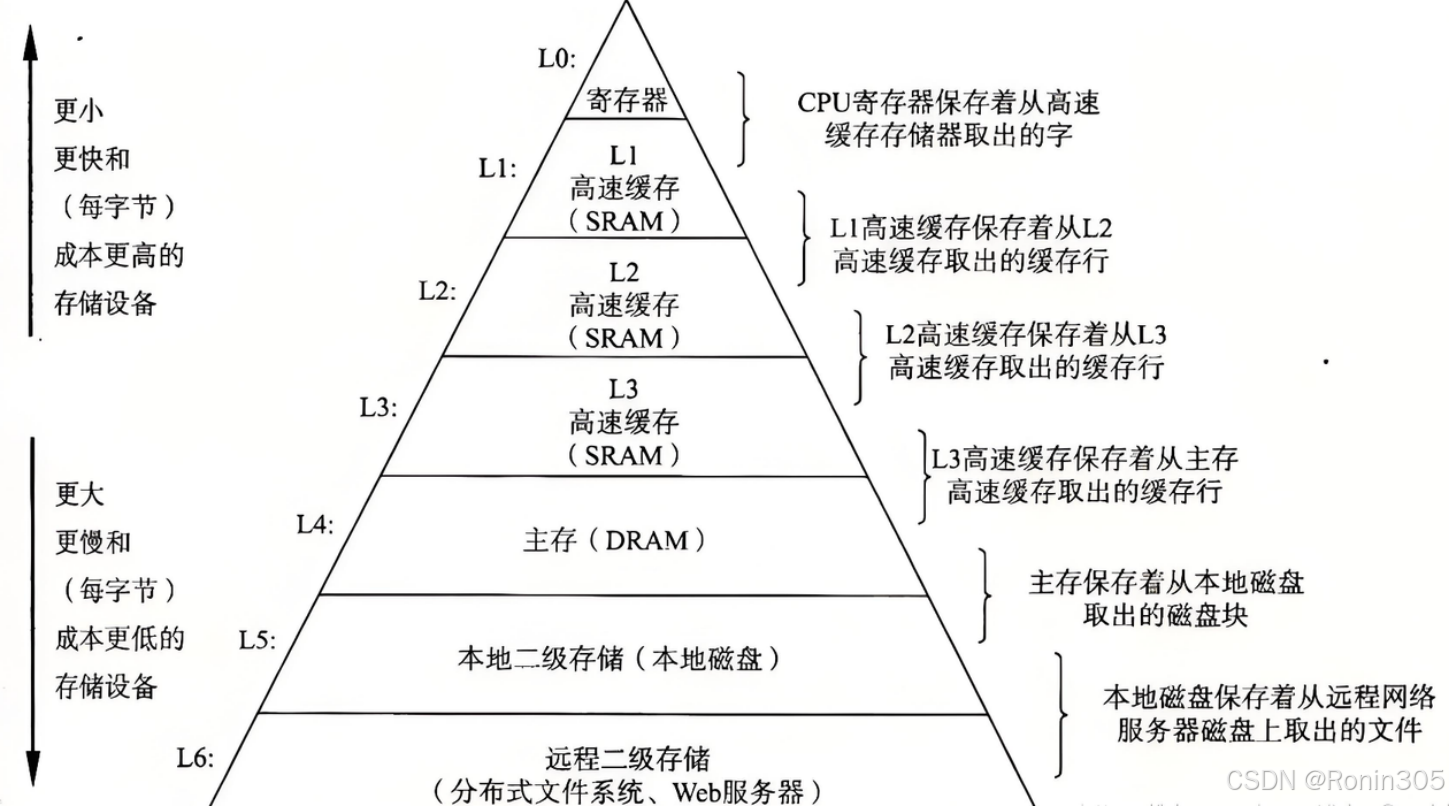

• 层级结构：
  • 主存（RAM） ：CPU直接访问，存储正在运行的程序和数据（易失性）。
  • 缓存（Cache） ：现代扩展，缓解CPU与主存速度差异（非冯氏原始设计）。
  • 外存（硬盘/U盘） ：长期存储，数据需加载至内存才能被CPU处理。
• 关键特性：线性编址、固定字长（如32位/64位）。

3. 中央处理器（CPU）

• 组成：
• 运算器（ALU） ：执行算术（加减乘除）与逻辑运算（与或非）。
• 控制器（CU） ：从内存取指令→解码→向各部件发控制信号。
• 寄存器组：临时存储指令与数据（如程序计数器PC、指令寄存器IR）。
  • 工作流程： PC指向下条指令地址 → 从内存取指令至IR → CU解码 → ALU执行 → 结果写回内存。

4. 输出设备（Output Unit）

• 功能：将内存中的二进制结果转化为人类可感知的形式。
• 实例：
  • 显示字符"A" ：CPU将"A"的像素数据写入显示缓冲区 → 显卡读取数据 → 驱动屏幕亮灭像素点。
  • 3D打印：CPU将模型切片数据输出至打印机，逐层堆叠材料。
  • 典型设备：显示器、打印机、扬声器。

案例：鼠标点击游戏角色开枪

1. 鼠标移动信号输入内存 → 2. CPU计算弹道轨迹 → 3. 结果写入内存 → 4. 显卡读取数据渲染画面 → 5. 屏幕显示子弹轨迹。

二、四大关键特性

1. 存储程序与数据共存
   • 程序指令（如"加法操作"）和数据（如数字5）均以二进制形式混合存储于同一内存。
   • 革命性意义：程序可像数据一样被修改（如软件升级无需更换硬件）。
2. 顺序执行机制
   • CPU严格按 程序计数器（PC） 指向的地址顺序取指令执行。
   • 例：计算3+5*2时，需先执行乘法指令（5*2=10），再执行加法（3+10=13）。
3. 内存中心架构
   • 所有设备仅能直接访问内存，形成"CPU↔内存↔外设"的数据流。
   • 隔离设计优势：输入设备故障（如键盘损坏）不会导致内存数据丢失。
4. 二进制与固定字长
   • 指令和数据均用0/1编码，硬件实现简单可靠。
   • 固定字长（如32位）确保指令格式统一（操作码+地址码）。

三、冯诺依曼瓶颈与解决方案

瓶颈本质：CPU与内存速度不匹配

• CPU运算速度远高于内存读写速度，导致CPU常因等待数据而闲置。
• 例：处理高清视频时，CPU需频繁等待帧数据从内存加载。

现代优化方案：

1. 多级缓存（Cache Hierarchy）
   • 在CPU与内存间加入高速缓存（L1/L2/L3），存储常用数据。
   • 效果：缓存命中时，CPU直接读取数据，速度提升百倍。

1. 并行处理技术
   • 多核CPU：多个核心并行处理不同任务（如游戏渲染与物理计算分离）。
   • 流水线（Pipeline） ：一条指令执行时，预取后续指令。
2. 哈佛结构变种
   • 指令与数据分开存储（如ARM芯片），提升并行效率（但仍兼容冯氏架构）。

四、历史意义与局限性

• 历史地位： 终结了ENIAC等早期计算机需手动插拔线路编程的时代，实现"通用计算机"。
• 局限性：
  • 顺序执行限制并行潜力。
  • 指令与数据混存易引发安全漏洞（如缓冲区溢出攻击）。
• 未来方向： 量子计算、神经形态芯片等非冯结构探索，但仍无法完全替代其基础地位。

五、现实意义

• 几乎所有通用计算机（PC、服务器、智能手机）均基于此架构。
• 编程语言（如C、Python）的“变量”和“函数”本质是内存中的数据与指令，印证冯氏思想。

🌰 通俗理解： 计算机像“厨房”，存储器是“冰箱”（存放菜谱和食材），CPU是“厨师”（按菜谱取食材加工），输入是“送菜员”，输出是“传菜窗口”。冯诺依曼的创新在于——菜谱和食材都放同一个冰箱，厨师按步骤取用即可。

六、详细示例：

结合QQ聊天与文件传输场景，详细解析数据流动的全过程。关键结论：所有数据流动本质是“外设↔内存↔CPU”的循环，且软件行为必须适配硬件架构的物理约束。

基础框架：冯诺依曼体系的核心约束

1. 不可违背的铁律
   • 内存中心化：CPU只能直接访问内存，所有外设（键盘/网卡/磁盘）数据必须经内存中转。
   • 存储程序：QQ作为可执行程序，启动时从磁盘加载到内存，由CPU逐条执行指令。
   • 二进制与顺序执行：消息/文件均被拆解为二进制数据流，CPU按程序计数器顺序处理。

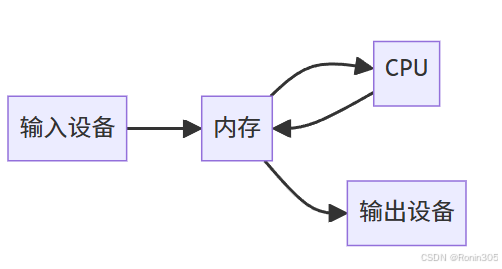

2. 硬件分工与数据流方向

▲ 冯诺依曼数据流单向闭环，外设间禁止直连

文字消息传输的完整数据流

场景：用户A向用户B发送“Hello!”

阶段1：发送端（A）数据处理

关键细节：

• 用户实时看到自己发送的消息，是因CPU同时将数据拷贝至显示缓冲区（内存地址Z），显卡读取后驱动屏幕。
• 网络中断时消息发送失败，是因数据始终停留在内存发送缓冲区，未到达输出设备。

阶段2：接收端（B）数据处理

冯诺依曼瓶颈体现： 若B同时接收多条消息，网卡数据持续写入内存，但CPU顺序处理可能导致消息显示延迟——此为顺序执行机制的固有缺陷。

文件传输的差异与底层优化

场景：用户A发送1GB视频文件给用户B

核心差异：外存介入与分块传输

▲ 文件需分块传输，每块独立走完整冯氏流程

关键步骤解析

1. 发送端准备
   • 磁盘→内存加载：QQ调用操作系统指令，将文件分块（如4KB/块）从磁盘读入内存。 → 违反“内存中心”？实则磁盘数据先拷贝至内存，CPU再处理
   • CPU深度参与：

• 运算器生成校验码（如MD5）
• 控制器压缩数据（如ZIP算法）
• 添加文件头（文件名、分块序号）

1. 接收端处理
   • 内存→磁盘回写：CPU校验数据块完整性后，将数据从内存拷贝至磁盘。
   • 实时性牺牲：文件传输不强制刷新显示器，因数据目标地址是磁盘而非显示缓冲区。

性能瓶颈突破尝试：

• DMA（直接内存访问） ：网卡与磁盘绕过CPU直接读写内存，加速大文件传输（冯氏体系的扩展）。
• 仍受制约：内存带宽限制（如DDR4 25GB/s）导致1GB文件传输需≥40ms，远慢于CPU运算速度。

架构的普适性与理论边界

1. 为什么必须是冯诺依曼？
   • 硬件约束决定软件形态：QQ的登录、加密、渲染等功能，本质是CPU对内存中指令的顺序执行。
   • 跨设备通信的同构性：用户A/B的计算机均采用此架构，故数据需经历“内存化→网络→内存化”的转换。
2. 与量子计算/神经形态计算的对比 架构类型数据处理机制QQ消息传输可行性冯诺依曼二进制/顺序执行✔️ （当前唯一可行方案）量子计算量子态叠加✘ （量子态不可克隆定理禁止消息复制）神经形态计算脉冲信号并行处理理论可行，但需重构全部软件生态
3. 历史印证：图灵机与冯氏架构的等价性
   • 图灵证明“可计算数”需通过有限指令操作，冯氏架构用CPU+内存物理实现该模型。
   • EDVAC报告首次将存储程序理论工程化，奠定现代计算机基础。

总结：软件数据流的本质是架构的映射

• 聊天消息流： 键盘→内存→CPU→内存→网卡 → 网络 → 网卡→内存→CPU→内存→显示器
• 文件流： 磁盘→内存→CPU→内存→网卡 → 网络 → 网卡→内存→CPU→内存→磁盘

底层真相：所有操作均为内存数据的拷贝与转换，CPU仅按预定程序（QQ）修改数据地址与形态。理解此过程，便能洞察为何升级内存可提升QQ流畅度，以及为何网络传输速率不可能超过内存带宽——这是冯诺依曼体系为计算机划定的物理边界。

总结：冯诺依曼体系如同计算机的"宪法"，其存储程序、内存中心、二进制三大支柱至今仍是所有通用计算机的根基。理解其设计，既能洞悉计算机如何从键盘输入转化为屏幕上的字符，也能明白为何升级内存条能提升系统流畅度——本质是缓解"冯诺依曼瓶颈"

2. 初识操作系统(Operator System)

2.1 操作系统的本质：计算机的“大管家”

定义

操作系统（OS）是计算机底层硬件的统一管控层，由内核（Kernel） 和支撑性程序（如Shell、函数库）组成。 类比： 若将计算机硬件比作一座工厂（CPU是工人、内存是工作台、硬盘是仓库），操作系统就是厂长——指挥工人使用工具搬运原料、调度生产流程、协调各部门运作。

内核的四大核心职能：

1. 进程管理：分配CPU资源，实现多任务并行（如同时运行微信和浏览器）。
2. 内存管理：隔离不同程序的内存空间，防止越界访问（如Chrome崩溃不影响Word）。
3. 文件管理：将硬盘抽象为“文件树”，管理文档的存储位置与权限（如C:/Users/目录）。
4. 驱动管理：翻译硬件指令（如将打印命令转为打印机识别的信号）。

支撑程序的价值：

• Shell：提供命令行界面（如Linux的Bash、Windows的PowerShell），允许用户直接指挥内核。
• 函数库：封装复杂操作（如C语言的glibc提供printf()函数，底层调用系统调用write()）。

2.2 操作系统的双重使命

对下：硬件资源的“调度指挥官”——通过驱动层直接控制硬件（如CPU、内存、磁盘），实现硬件与软件的解耦

• 痛点：硬件资源有限（如单核CPU、8GB内存），但多个程序需同时运行。
• 解法：
  1. 时分复用CPU：每个程序获得微小时间片（如5ms），快速切换实现“伪并行”。 示例：播放音乐时，CPU在0.001秒处理音频解码，下个0.001秒渲染网页动画。
  2. 虚拟化内存：为每个进程分配独立地址空间，通过MMU（内存管理单元）映射物理内存。 示例：程序A访问地址0x1000时，实际可能指向物理地址0x5000。

对上：用户程序的“服务供应商”——为用户程序提供稳定的执行环境，包括内存隔离（防止程序越权访问）、进程调度（公平分配CPU时间）等。

• 提供稳定执行环境：
  • 阻止程序直接操作硬件（如禁止游戏APP随意读写硬盘）。
  • 公平分配资源（如限制某个程序占用100% CPU）。
• 抽象硬件接口： 程序员无需知道磁盘型号，只需调用fopen()函数——操作系统自动转换为硬盘控制指令。

注意：OS对下不是目的，是手段，对上才是目的

2.3 操作系统的核心逻辑：管理 = 描述 + 组织

管理模型的本质

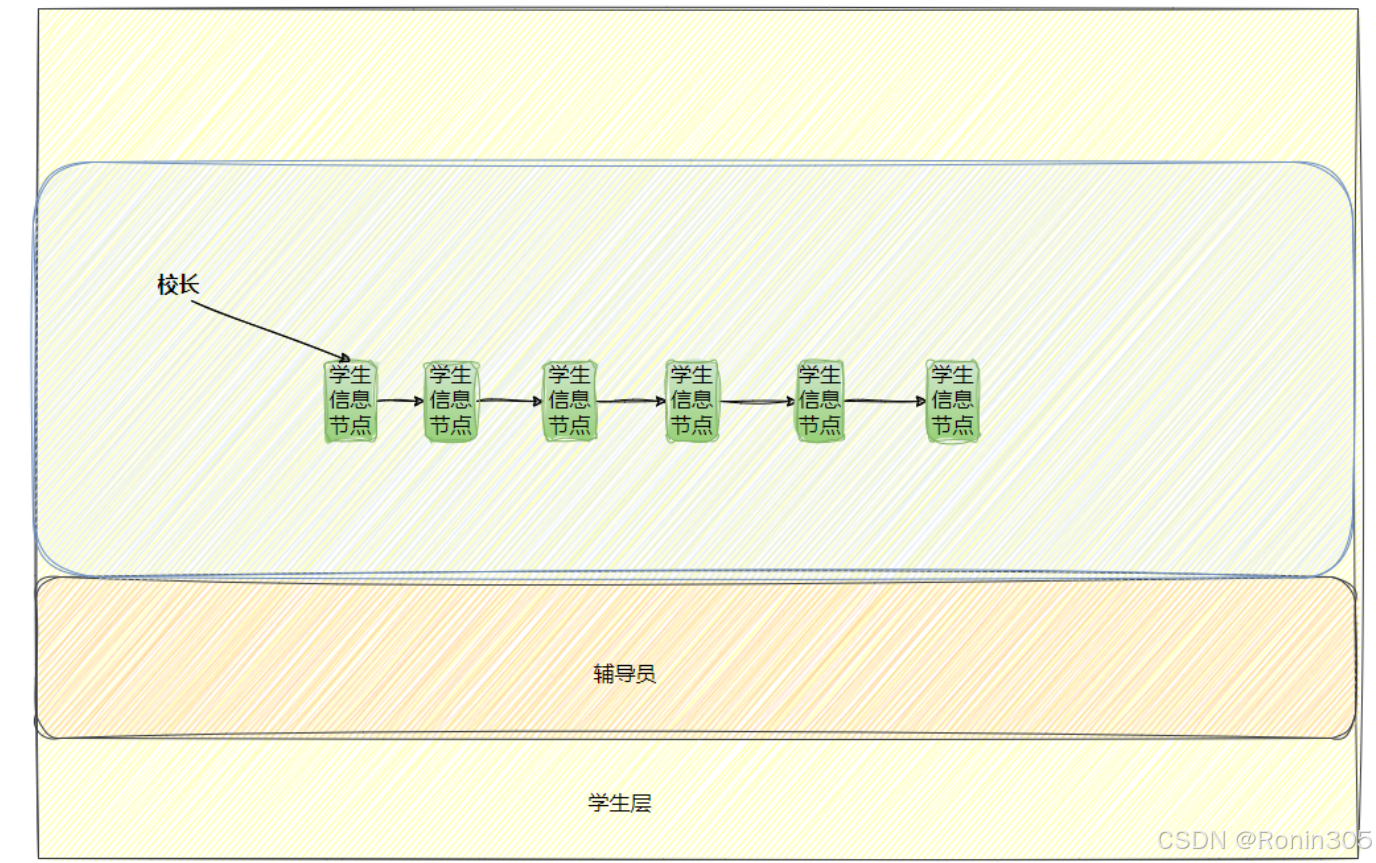

类比学校管理：

• 描述：每个学生用struct Student {name, id, grade}表示。
• 组织：所有学生按班级组成链表或树结构，便于批量操作（如通知全班考试）。

在操作系统中如何实现？

1. 描述：用结构体（struct）定义被管理对象
   • 进程 → struct task_struct（Linux内核中记录进程ID、优先级、内存映射等）。
   • 文件 → struct inode（存储文件大小、权限、物理块位置）。
   • 内存页 → struct page（标记4KB内存块是否被占用）。
2. 组织：用高效数据结构关联对象
   • 进程调度：就绪进程放入红黑树（按优先级排序），实现O(log n)快速查找。
   • 内存管理：空闲内存块用伙伴系统（Buddy System）组织，加速连续内存分配。
   • 文件存储：硬盘空间通过位图表（Bitmap）标记空闲区域。

2.4 系统调用 vs 库函数：操作系统的“服务窗口”

系统调用（System Call）：内核的原始接口

定位：用户程序进入内核的唯一合法入口（CPU特权模式切换）。

特点：

• 功能基础但开销大（需切换CPU运行模式）。
• 数量有限（Linux约300个，如read(), fork(), mmap()）。

示例：

// 直接调用系统调用读取文件
ssize_t ret = syscall(SYS_read, fd, buffer, size);

库函数（Library Function）：开发者的“快捷工具包”

定位：对系统调用的高级封装，隐藏底层复杂性。

价值：

• 提供更易用的接口（如fprintf()封装了write()和缓冲区管理）。
• 跨平台兼容（如C标准库libc在Windows/Linux提供相同函数名）。

示例：

// 使用库函数读取文件（底层仍调用read()）
FILE *fp = fopen("test.txt", "r");
fgets(buffer, sizeof(buffer), fp);

二者关系示意图

用户程序 → printf()（库函数）
          ↓
C标准库 → write()（库函数封装）
          ↓
操作系统 → sys_write()（系统调用）
          ↓
内核 → 驱动 → 控制硬件写入磁盘

承上启下：操作系统如何管理进程？

答案：严格遵循 “描述+组织” 法则：

1. 描述： 创建进程时，内核分配一个进程控制块（PCB），本质是struct task_struct（Linux），包含：
   • 进程ID（PID）、状态（运行/阻塞）
   • 程序计数器（PC）、寄存器值
   • 内存映射表、打开文件列表
2. 组织：
   • 所有进程的PCB通过双向链表串联（如Linux的tasks链表）。
   • 调度器根据状态将PCB分入不同队列：
     • 就绪队列（红黑树结构，按优先级排序）
     • 阻塞队列（等待I/O操作完成）

示例：

操作系统像快递分拣中心：

• 每个包裹（进程）贴有运单（PCB），记录目的地（程序地址）、重量（资源需求）。
• 包裹按优先级分到不同传送带（队列）：加急件（高优先级进程）优先进入装车区（CPU）。
• 若某包裹等待清关（I/O阻塞），则移至滞留区（阻塞队列），清关完成后再放回传送带。

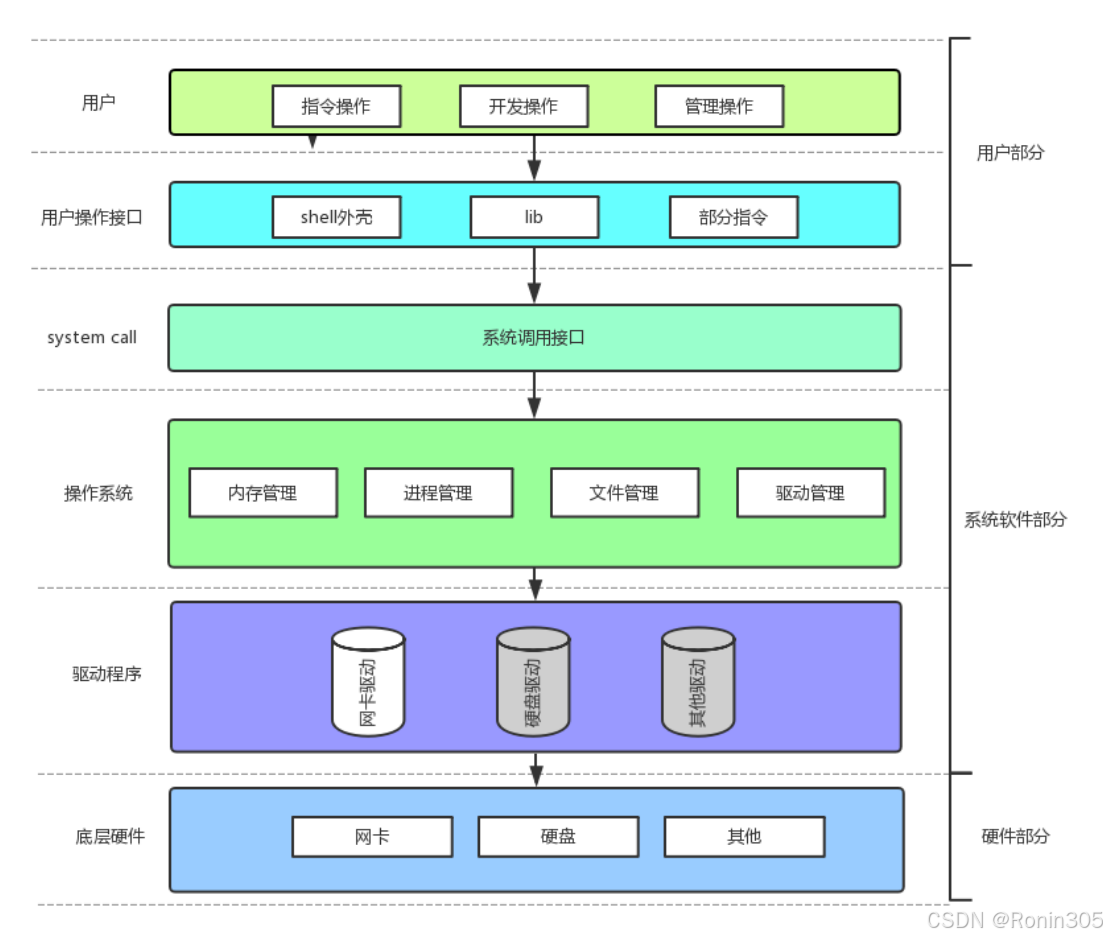

总结：操作系统的全局视图

+---------------------+
|   用户应用程序        | → 调用库函数（fopen()）
+---------------------+
          ↓
+---------------------+
|   库函数接口         | → 封装系统调用
+---------------------+
          ↓
+---------------------+
|   系统调用接口        | → 陷入内核（如sys_open()）
+----------+----------+
           |
+----------+----------+
|     操作系统内核      |
| +------------------+ |
| |   进程管理        | → 描述（PCB） + 组织（调度队列）
| |   内存管理        | → 描述（页表） + 组织（空闲链表）
| |   文件系统        | → 描述（inode）+ 组织（目录树）
| |   设备驱动        | → 翻译硬件指令
| +------------------+ |
+----------+----------+
           ↓
+----------+----------+
|      计算机硬件      |（CPU、内存、磁盘、网卡）
+---------------------+

关键洞见：操作系统通过抽象（隐藏硬件细节）、虚拟化（创造资源假象）、标准化接口（系统调用/库函数），将混乱的硬件世界转化为程序员可驾驭的稳定开发平台。

注：以上提到的进程PCB，文件inode，内存页Page等知识，后面章节会对这些内容知识进行展开介绍
