小地图的制作(非相机版)

原创

张曙光

发布于 2025-12-18 11:29:35

1440

其实小地图的功能说起来还挺简单的.无非就是通过比例缩放来确定2d sprite的位置而已.

第一步:

MinimapSystem 这个主要功能就是确定缩放比例,以及以哪个物体为中心计算距离,还有统一管理小地图的图标. 这个脚本可以挂载在场景管理器上.

    using System.Collections;
    using System.Collections.Generic;
    using UnityEngine;

    public class MinimapSystem : MonoBehaviour
    {

        static MinimapSystem instance;
        public static MinimapSystem Instance
        {
            get
            {
                if (!instance)
                    instance = Object.FindFirstObjectByType<MinimapSystem>();
                return instance;
            }
        }

        List<MinimapIcon> m_iconsPool = new List<MinimapIcon>();

        Dictionary<MinimapObject, MinimapIcon> m_objs_iconsDict = new Dictionary<MinimapObject, MinimapIcon>();

        [SerializeField]
        Transform m_mapFocus;

        [SerializeField]
        RectTransform m_iconsRoot;

        [SerializeField]
        GameObject iconPrefab;

        Vector3 minimapCenter
        {
            get
            {
                return m_iconsRoot.rect.center;
            }
        }

        [SerializeField]
        float m_maxIconDistance = 100f;

        [SerializeField]
        float m_Scale = 1f;

        public void RegisterMMObject(MinimapObject obj)
        {

            var icon = ConstructIcon(obj);
            m_iconsPool.Add(icon);
            m_objs_iconsDict.Add(obj, icon);
        }

        public void UnRegisterMMObject(MinimapObject obj)
        {

            MinimapIcon icon;

            m_objs_iconsDict.TryGetValue(obj, out icon);

            if (!icon)
            {
                return;
            }

            m_iconsPool.Remove(icon);
            Destroy(icon.gameObject);
            m_objs_iconsDict.Remove(obj);
        }

        void FixedUpdate()
        {

            int count = m_iconsPool.Count;

            for (int i = 0; i < count; i++)
            {

                var icon = m_iconsPool[i];

                icon.gameObject.SetActive(CheckVisibility(icon));

                icon.rectTransform.anchoredPosition = ConvertPosition(icon.target.transform.position) * m_Scale;

            }
        }

        MinimapIcon ConstructIcon(MinimapObject mmobj)
        {

            iconPrefab = Resources.Load<GameObject>("Icon");
            if (!iconPrefab)
            {
                return null;
            }

            iconPrefab.SetActive(false);

            var go = Instantiate(iconPrefab, m_iconsRoot, false);

            var icon = go.GetComponent<MinimapIcon>();

            icon.target = mmobj;

            icon.gameObject.SetActive(true);

            iconPrefab.SetActive(true);


            return icon;

        }

        bool CheckVisibility(MinimapIcon icon)
        {
            //只计算在Z平面上的距离
            return Vector3.Distance(icon.rectTransform.anchoredPosition, Vector3.zero) < m_maxIconDistance;
        }

        Vector3 ConvertPosition(Vector3 position)
        {

            Vector3 transformed = m_mapFocus.transform.InverseTransformPoint(position);
            return new Vector3(transformed.x, transformed.z, 0f);

        }

    }

第二步:

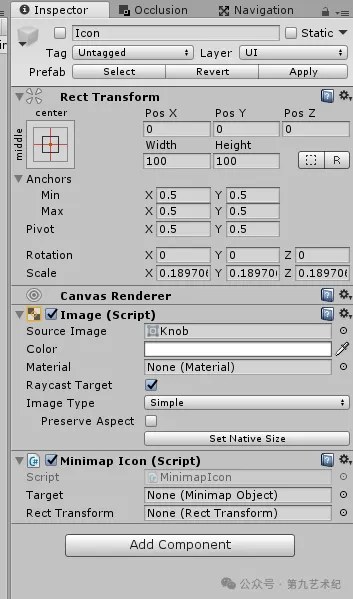

MinimapIcon 这个脚本是小地图的图标脚本,它仅仅是对地图的样式做一个初始化. 而这个初始化是通过MiniMapObj 脚本来的.

public class MinimapIcon : MonoBehaviour
    {

        public MinimapObject target;

        private Image image;

        public RectTransform rectTransform;
        public Animator Ani;

        private void OnEnable()
        {

            image = GetComponent<Image>();

            rectTransform = GetComponent<RectTransform>();

            if (target.Config.icon)
                image.sprite = target.Config.icon;

            image.color = target.Config.color;

            //动画
            if (!target.Config.isNeedAni)
                return;
            else
            {
                Ani.SetTrigger("Show");
            }
        }
    }

第三步:

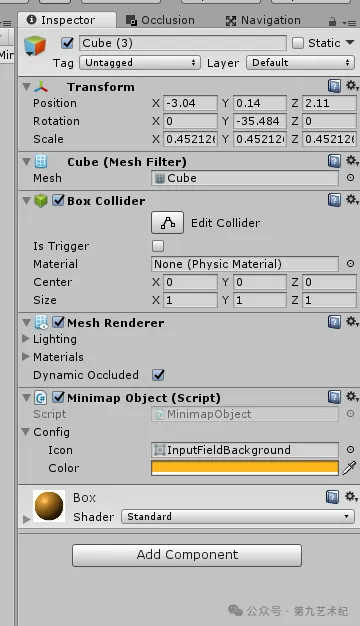

MiniMapObj 这个是挂载在需要在小地图上显示的场景物体上.

public class MinimapObject : MonoBehaviour
    {


        [SerializeField]
        private MiniMapIconCfg config = new MiniMapIconCfg();

        public MiniMapIconCfg Config
        {
            get { return config; }
        }

        [System.Serializable]
        public class MiniMapIconCfg
        {

            public Sprite icon;
            public Color color = Color.white;
            public bool isNeedAni = false;

        }

        void OnEnable()
        {
            MinimapSystem.Instance.RegisterMMObject(this);
        }

        void OnDisable()
        {
            MinimapSystem.Instance.UnRegisterMMObject(this);
        }
    }

测试

public class RandomCreatObj : MonoBehaviour
{


    // Update is called once per frame
    void Update()
    {
        if (Input.GetKeyDown(KeyCode.Space))
        {
            //随机生成物体
            GameObject obj = Resources.Load<GameObject>("Cube"); //替换为你的预制体路径
            obj.transform.position = new Vector3(Random.Range(-10f, 10f), 0, Random.Range(-10f, 10f));
            GameObject minimapObj = Instantiate(obj, obj.transform.position, Quaternion.identity);
            minimapObj.name = "MinimapObject"; //设置物体名称
            minimapObj.GetComponent<MinimapObject>().Config.color = Color.white; //设置颜色
            if (obj.transform.position.x > 3)
            {
                minimapObj.GetComponent<MinimapObject>().Config.isNeedAni = true; //如果有动画可以设置
            }
            else
            {
                minimapObj.GetComponent<MinimapObject>().Config.isNeedAni = false; //如果没有动画可以设置
            }
        }
    }
}

再次说明脚本挂载:

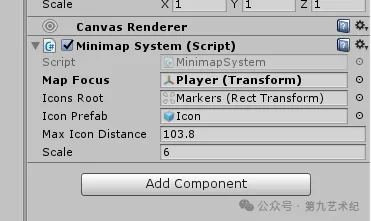

MinimapSystem:
