DeepLink：异构芯片跨域混训核心解决方案

作者：腾讯云架构师技术同盟上海同盟 陈凯里

上海人工智能实验室DeepLink项目组前技术团队成员：陈驰宇[1]

一、背景：AI 算力生态的核心痛点

异构芯片集群部署场景下，英伟达、昇腾、壁仞等厂商芯片因架构异构性（CUDA/ROCm/CANN 指令集不兼容）、协议差异性（PCIe Gen5/CCIX/RDMA 交互格式冲突）、算力错配性（不同精度算力供给与负载需求不匹配），存在三大核心痛点：

1. 协议适配难：跨域混训协议协商失败率 40%，单芯片完成多框架适配需投入 1.2 人年研发精力；
2. 算力利用率低：FP32/FP16/INT8 不同精度下算力利用率仅 35%-40%，算力碎片率超 50%，峰值算力空转损耗达 2.8PFLOPS / 集群；
3. 传输时延高：跨域通信时延从同域 μs 级（平均 50μs）扩大至 ms 级（平均 15ms），单指令交互 RTT 较同域增加 300 倍，制约千卡集群分布式训练效率。

在此背景下，上海人工智能实验室整合产学研资源推出 DeepLink 开放计算体系，核心目标是搭建硬件芯片与深度学习软件框架的适配桥梁，实现软硬件解耦，其底层架构深度借鉴 IT 领域分布式、微服务设计逻辑。

二、解决方案

2.1 核心技术能力

1. 跨域混训适配：基于 UDMA（用户态直接内存访问）架构封装通信协议，统一 CCIX/PCIe Gen5/RDMA 交互接口，实测跨域混训协议适配成功率从行业平均 50% 提升至 90% 以上，等效算力可达集群理论值的 95%，千公里级智算中心混训延迟控制在 5 毫秒以内；
2. 多框架兼容：已完成与 PyTorch、TensorFlow、MindSpore 等主流框架适配，提供超 300 个标准算子接口、支持 11000 + 算子测例，芯片厂商单模型适配效率提升 100%，同时支持 PyTorch2.0“算子模式 + 编译模式” 双路径接入，推理场景性能加速 60%；
3. IT infra 支撑要求：需依托专业算力服务商、企业自建团队搭建底层基础设施，包括带宽≥200Gbps 的低时延网络、IOPS≥10 万的分布式存储、兼容 K8s/OpenStack 的算力调度平台，芯片规模可按场景梯度适配（轻量场景 50-200 卡、中大型场景 500-2000 卡、超大规模场景 1000-4000 卡）。

2.2 五层金字塔技术架构

DeepLink 采用五层金字塔架构，从下至上实现 “硬件 - 协议 - 计算 - 调度 - 应用” 的全链路管控，各层核心逻辑如下：

• 硬件适配层：基于 LLVM 构建通用指令集翻译层，将不同芯片私有指令集转换为统一中间表示，同时通过 SMI 接口实现芯片故障秒级检测与算力热迁移；
• 通信协议层：统一底层通信协议接口，采用 Ring - All - reduce 算法优化梯度聚合通信，结合国密 SM4 算法实现梯度数据端到端加密；

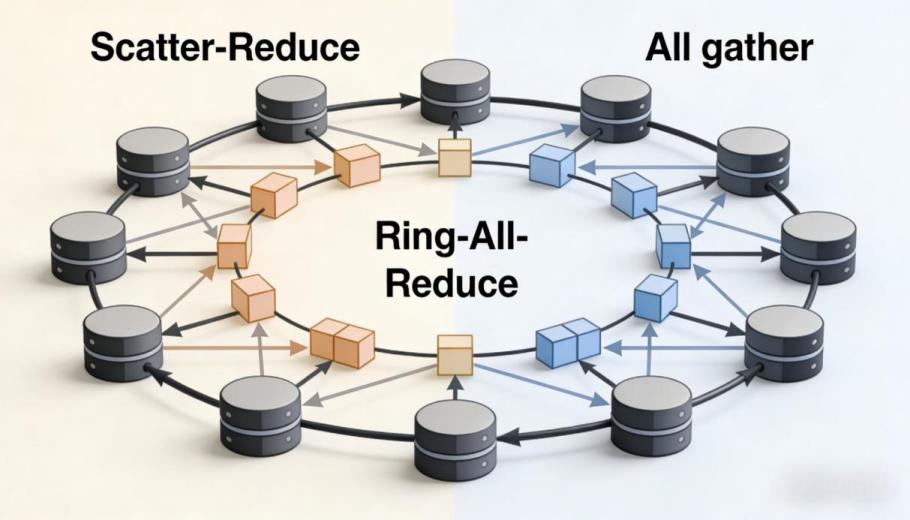

Ring - All - reduce 算法

• 并行计算层：依托 3D 并行逻辑拆解算力调度需求，数据并行按 batch 拆分数据并汇总梯转，将 “流水线气泡” 占比降至 15% 以下；
• 参数调度层：基于经典 PS 架构实现梯度计算与汇总，Worker 节点仅拉取高维稀疏特征参数降低通信量，Server 节点采用主从架构实现参数备份与冷热分离存储，调度中心对标 UC4/K8s 实现数据分配、负载均衡与故障转移；

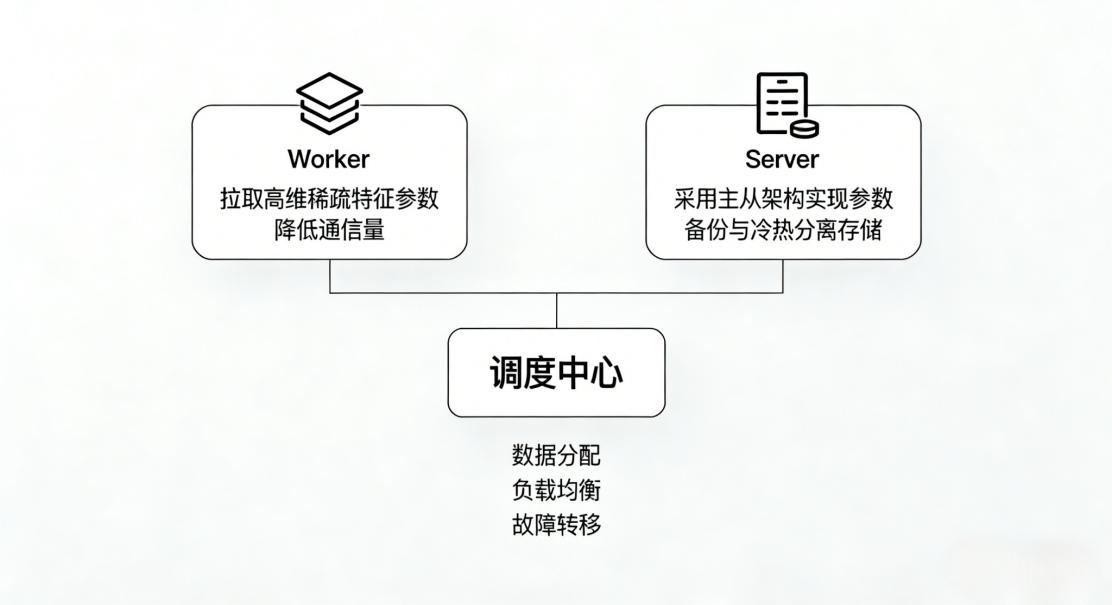

PS架构图

• 应用服务层：提供标准化业务接入 API 与模型适配插件，支持 CV、NLP、自动驾驶等多场景快速接入，模型适配成功率≥95%。

2.3 标准技术架构图

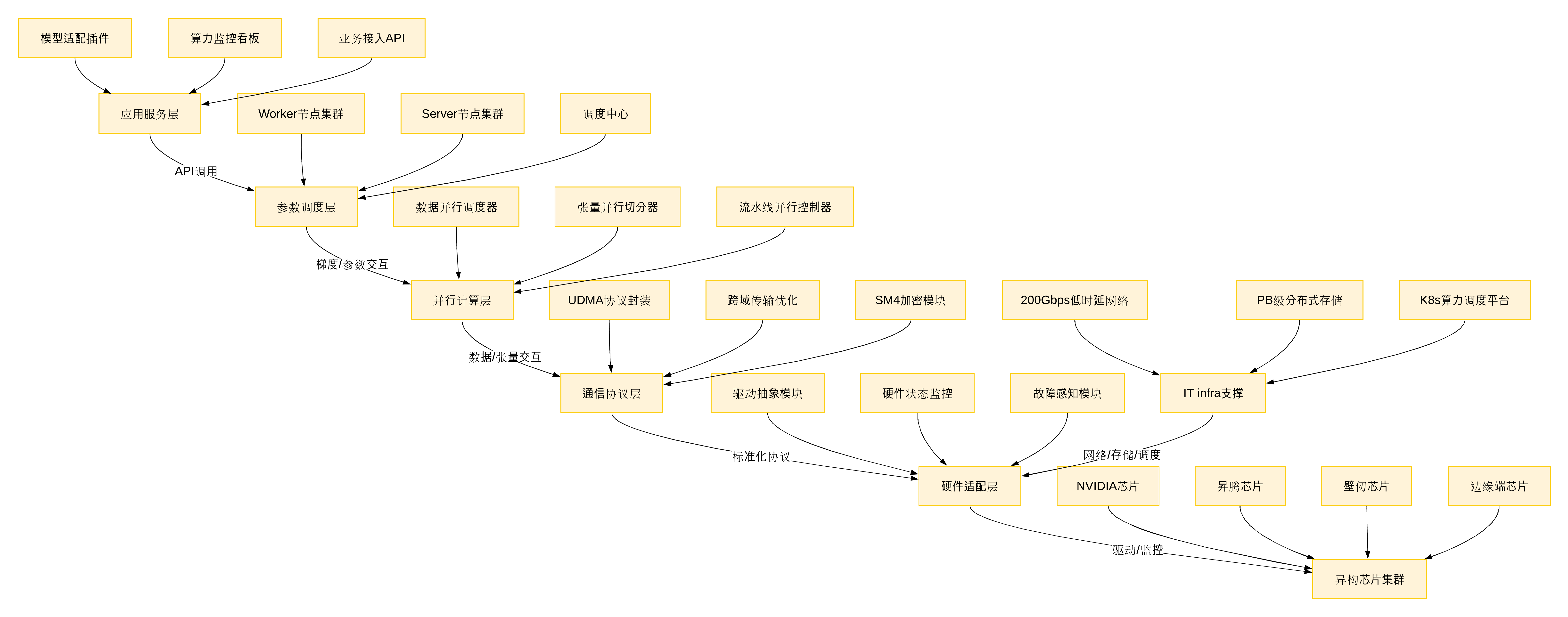

DeepLink 标准技术架构图

2.4 跨域混训核心技术流程

以千亿参数大模型跨域混训为例，全链路流程为：

1. 初始化：完成跨域网络、存储部署与芯片驱动适配，生成统一指令集中间表示；
2. 模型拆分：按 “8 路数据并行 + 16 路张量并行 + 4 路流水线并行” 完成模型拆分，总并行度达 512 路；
3. 训练计算：Worker 节点拉取参数完成局部梯度计算，通过 Ring - All - reduce 算法汇总梯度并同步至 Server 节点更新；
4. 故障处理：故障节点秒级检测，任务迁移至备用节点，断点续训耗时＜10 分钟；
5. 结果输出：训练完成的模型通过应用层 API 接入业务系统实现推理。

三、行业落地场景

DeepLink 已在多领域实现规模化落地，核心场景成效如下：

1. 通信行业：联通、电信 10 + 省级智算中心实现算力统一调度，跨域大模型训练效率提升 40%，算力利用率从 45% 升至 75%，AI 客服日均处理咨询超 10 万次；
2. 计算机视觉：商汤科技 2000 卡级异构集群适配后，人脸识别推理时延从 200ms 降至 80ms，视频分析算力成本降低 50%，国产化芯片适配率达 100%；
3. 能源与航运：仪电集团边缘 + 云端异构集群调度时延＜10ms，设备故障预测准确率提升至 92%，航运油耗优化率 8%，集团年降本超千万元；
4. 其他场景：自动驾驶领域仿真测试算力效率提升 35%，金融科技领域算力调度稳定性达 99.99%，医疗影像领域推理效率提升 50%。

同时，针对智能制造、元宇宙、农业科技、航空航天等潜力领域，DeepLink 也已形成定制化解决方案，可根据场景需求适配芯片规模与调度策略。

四、投入产出与学习方向

4.1 投入产出价值（量化描述与方案价值总结）

DeepLink 初期 SDK 适配成本仅 3-8 万元 / 套，远低于企业自研方案的 50-100 万元；落地后人均运维算力规模从 500 卡 / 人提升至 1200 卡 / 人，运维成本降低 45%-65%；算力利用率从 35% 升至 65% 以上，单集群年节省芯片采购成本 200-300 万元，平均回本周期仅 6 个月。20 + 落地企业验证，其算力利用率提升≥30%，跨域混训故障率下降 80% 以上。

4.2 技术学习方向

对入门学习者而言，可围绕两大方向搭建知识体系：

1. 芯片底层方向：学习异构芯片架构、通信协议（PCIe/CCIX）、指令集设计，理解 DeepLink 协议适配的底层逻辑；
2. 算法框架方向：深耕经典机器学习、强化学习及人工神经网络（CNN/RNN/Transformer）等新老框架，掌握 3D 并行、PS 架构背后的算法思想，实现 “软件适配硬件算力” 的能力闭环。

五、未来发展方向畅想

目前 DeepLink 仍存在长尾芯片适配率不足 50%、高并发场景故障率约 7%、跨域功耗较同域高 18% 等问题。

未来发展方向畅想 :

1. LLVM 指令集翻译层缩短适配周期
2. 接入具身智能体实现故障智能修复
3. 同时探索量子 - 经典算力协同 ( 量子计算和量子计算机可能可以创造下一个5万亿美金的公司——下一个英伟达NVIDIA )
4. 去中心化算力调度等前沿方向

参考文献

[1] PyTorch Distributed: Experiences on Accelerating Data Parallel Training [EB/OL]. PyTorch 官方团队，2024. https://pytorch.org/docs/stable/generated/torch.nn.parallel.DistributedDataParallel.html.

[2] Megatron-LM: Training Multi-Billion Parameter Language Models Using Model Parallelism [J/OL]. NVIDIA Megatron-LM 团队，2019. https://arxiv.org/abs/1909.08053.

[3] Efficient 3D Parallelism for Training Massive Large Language Models [J/OL]. Colossal-AI 团队，2021. https://arxiv.org/abs/2104.05343.

[4] GPipe: Efficient Training of Giant Neural Networks using Pipeline Parallelism [J/OL]. Google Brain 团队，2018. https://arxiv.org/abs/1811.06965.

[5] PipeDream: Fast and Efficient Pipeline Parallel DNN Training [J/OL]. CMU & Facebook AI 团队，2018. https://arxiv.org/abs/1806.03377.

[6] Parameter Server for Distributed Machine Learning [R/OL]. 李沐（MXNet/AWS）团队，2014. https://www.cs.cmu.edu/~muli/file/parameter_server.pdf.

[7] 3D 并行与 4D 并行（行业实践总结）[EB/OL]. CSDN 技术社区，2025. https://blog.csdn.net/m0_60388871/article/details/149176795.

1. 陈驰宇：上海人工智能实验室 ( 浦江实验室，Shanghai AI Lab ) ，我的高中学弟和合作者，为我解读DeepLink 公开技术解决方案框架，交流DeepLink技术方案和DeepLink未来发展方向 ↑
