3U VPX板卡设计原理图:821-基于RFSOC的8路5G ADC和8路9G的DAC 3U VPX卡

原创
作者头像
用户11859187
发布2025-12-10 11:11:14
发布2025-12-10 11:11:14
1161
举报

一、板卡概述

    本卡基于xilinx RFSOC处理器XCZU47DR,设计的8路AD,8路DA 3U VPX板卡。

二、主要功能:

  ●  主芯片为Xilinx®Zynq®UltraScale+™Gen3 RFSoC;

●  板卡集成16GB DDR4 SDRAM,PL一组8GB DDR4,PS一组8GB DDR4;

  ●  PCI Express (Gen.1,2and3)  X8 接口;

  ●  Dual 100GigE UDP 接口;

●  8路5GSPS,14-bit A/D 采集;

  ●  8路 10Gsps 14bit DA 输出;

  ●  外时钟、外触发支持,1路GPS输入;

  ●  背板 USB、千兆网、DP口,RS232接口支持;

  ●  板卡+12V输入;

  ●  遵循标准VITA-46,VITA-48,VITA66.4, VITA57.4andVITA-65。

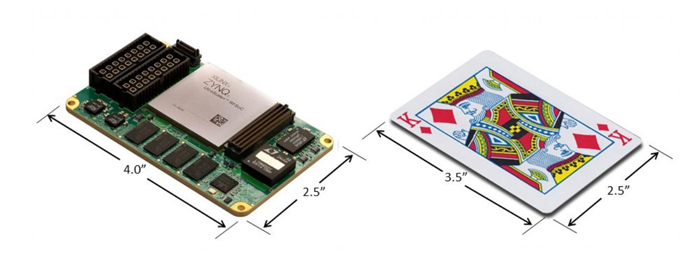

板卡由如下子卡 扣接在底板上,构成整版。

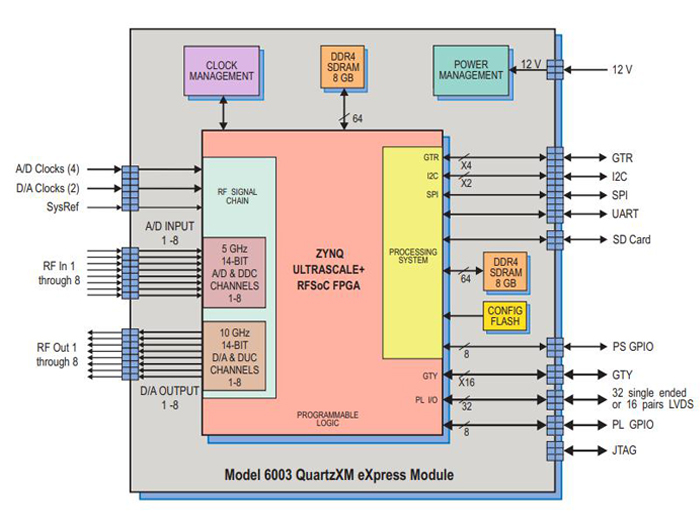

核心板原理框图:

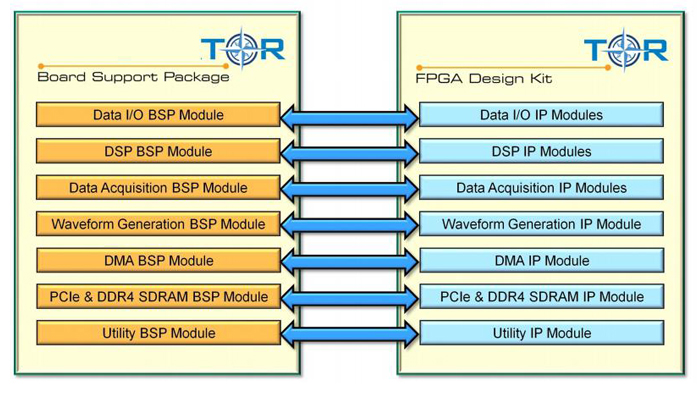

BPS软件包括开发板固件包和C语言软件支持包
