传统NPB配置方式的挑战

在传统网络流量监测场景中，分流器（TAP）或网络数据包代理（NPB）设备通常依赖Web界面进行手动配置。面对实际业务中成千上万的配置条目及周期性调整需求，传统手工运维模式显得力不从心：操作极其繁琐，每台设备需独立登录、逐条配置，耗时往往长达数小时甚至一整天；人工干预难以避免配置遗漏或错误，带来运维风险；整体效率低下，无法实现策略的批量同步与快速更新。即便部分NPB设备已支持集群内批量同步，但基于Web界面的“拖拽点选”式操作依然无法从根本上提升运维效率与可靠性，自动化转型已成为必然趋势。

NPB 2.0：架构革新与自动化赋能

星融元在NPB 2.0方案中实现了架构与运维的双重突破：在架构上摒弃了传统专用硬件，转为在交换机上以容器化方式部署NPB功能组件；在运维上引入Ansible自动化工具，通过调用SONiC CLI实现设备的批量、标准化配置管理。该方案适用于园区网及数据中心场景，能支持策略的快速部署、版本追溯与零差错运维。

什么是Ansible？

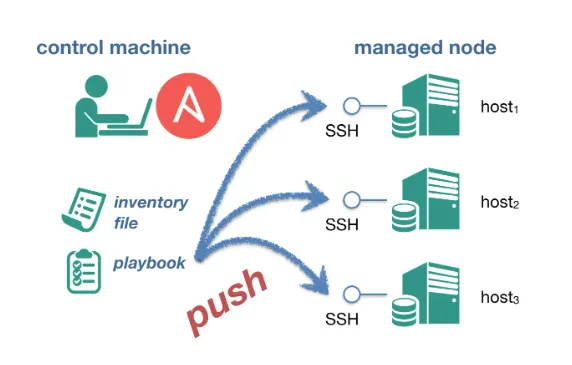

Ansible是一款由Red Hat维护的开源自动化运维工具，其核心特点是采用无代理（Agentless）架构，通过SSH或WinRM协议直接管理设备，无需安装客户端。它基于声明式模型，允许用户使用YAML编写Playbook来定义系统的目标状态，而非具体操作步骤。此外，Ansible具备良好的跨平台支持，可统一管理网络设备、云主机、容器集群等多种基础设施。如今，它已成为DevOps与云原生技术栈中的重要组成部分，有效助力企业实现运维自动化与标准化。

使用Ansible自动化配置NPB

现已开发并适配 Asterfusion AsterNOS Collection Ansible模块集，包括cliconf插件与asternos_command模块，支持通过Playbook直接调用SONiC设备命令行接口。

运维人员根据实际需求使用上述的 CLI 模块编写 Playbook 任务并运行，即可快速完成 NPB 策略下发、ACL 更新、端口配置等批量操作，几秒钟内即可将规则同步到所有 NPB 设备（SONiC 设备），并在 Git 中追踪变更历史。

实施流程概要

1.在服务器上安装 Ansible

pip3 install ansible

我们所提供的demo文件结构如下：

eric@mypc:~$ tree
.
├── ansible.cfg
├── group_vars
│   └── sonic.yml
├── host_vars
│   └── sonic1.yml
├── inventory
├── library
│   └── sonic_klish.py
└── site.yml

2.在 ansible.cfg 中指定设备信息文件

[defaults]
inventory = inventory #指定为'inventory'文件
host_key_checking = False
retry_files_enabled = False
gathering = explicit
stdout_callback = yaml

3.在 inventory 文件中指定设备的登录信息

[sonic]
sonic1 ansible_host=192.168.1.x ansible_user=x ansible_password=x

4.group_vars/sonic.yml 文件不需要改动

# group_vars/sonic.yml
host: "{{ ansible_host }}"
user: "{{ ansible_user }}"
password: "{{ ansible_password }}"

5.host_vars/sonic1.yml 中编写要下发的配置

以下为两组示例的命令行配置

config_vlan_cmd: |
  configure
  vlan 3003
  end
exit

config_acl_test_cmd: |
  configure
  access-list L3 test1 ingress priority 500000
  rule 1 packet-action permit redirect-action ethernet 11
exit
  interface ethernet 11
  acl test1
  end
exit

6、library/sonic_klish.py （不需要改动，用来调用设备的 CLI（代码略）

7、site.yml 设置用例

新增两个task分别调用config_acl_test_cmd和config_vlan_cmd

---
- hosts: sonic
  gather_facts: no
  tasks:
    - name: Push klish commands
      sonic_klish:
        commands: "{{ config_acl_test_cmd }}"
        host:     "{{ host }}"
        user:     "{{ user }}"
        password: "{{ password }}"
      delegate_to: localhost
      register: result

    - name: Push klish commands 1
      sonic_klish:
        commands: "{{ config_vlan_cmd }}"
        host:     "{{ host }}"
        user:     "{{ user }}"
        password: "{{ password }}"
      delegate_to: localhost
      register: result

    - debug: var=result.stdout

8.执行用例

[root@localhost ansible]# ansible-playbook -v site.yml
Using /home/ryan/ansible/ansible.cfg as config file

打印如下，则执行完毕：

PLAY [sonic] *********************

TASK [Push klish commands] ****************
changed: [sonic1 -> localhost] => changed=true
  stdout: |-
    Warning: Permanently added '192.168.1.102' (RSA) to the list of known hosts.
    ...Entering cli view, please wait...
    stty: 'standard input': Inappropriate ioctl for device
    stty: 'standard input': Inappropriate ioctl for device
    sonic# configure
    sonic(config)# access-list L3 test1 ingress priority 500000
    sonic(config-L3-acl-test1)# rule 1 packet-action permit redirect-action ethernet 13
    sonic(config-L3-acl-test1)# exit[J
    sonic(config)# interface ethernet 13
    sonic(config-if-13)# acl test1[J
    sonic(config-if-13)# end[J
    sonic# exit
  stdout_lines: <omitted>

TASK [debug] ***********************
ok: [sonic1] =>
  result.stdout: |-
    Warning: Permanently added '192.168.1.102' (RSA) to the list of known hosts.
    ...Entering cli view, please wait...
    stty: 'standard input': Inappropriate ioctl for device
    stty: 'standard input': Inappropriate ioctl for device
    sonic# configure
    sonic(config)# access-list L3 test1 ingress priority 500000
    sonic(config-L3-acl-test1)# rule 1 packet-action permit redirect-action ethernet 13
    sonic(config-L3-acl-test1)# exit[J
    sonic(config)# interface ethernet 13
    sonic(config-if-13)# acl test1[J
    sonic(config-if-13)# end[J
    sonic# exit

TASK [Push klish commands] *****************
changed: [sonic1 -> localhost] => changed=true
  stdout: |-
    Warning: Permanently added '192.168.1.102' (RSA) to the list of known hosts.
    ...Entering cli view, please wait...
    stty: 'standard input': Inappropriate ioctl for device
    stty: 'standard input': Inappropriate ioctl for device
    sonic# configure
    sonic(config)# vlan 3003
    sonic(config-vlan-3003)# end[J
    sonic# exit
  stdout_lines: <omitted>

TASK [debug] *********************
ok: [sonic1] =>
  result.stdout: |-
    Warning: Permanently added '192.168.1.102' (RSA) to the list of known hosts.
    ...Entering cli view, please wait...
    stty: 'standard input': Inappropriate ioctl for device
    stty: 'standard input': Inappropriate ioctl for device
    sonic# configure
    sonic(config)# vlan 3003
    sonic(config-vlan-3003)# end[J
    sonic# exit

PLAY RECAP ************************
sonic1                     : ok=4    changed=2    unreachable=0    failed=0    skipped=0    rescued=0    ignored=0
