百度地图JSAPI THREE Label 组件使用指南，轻松实现地图标签渲染

原创

用户11921230

发布于 2025-12-04 11:38:42

2610

在地图可视化项目中，标签（Label）是最常见的元素之一。无论是 POI 点标注、道路名称显示，还是自定义图标展示，都需要一个强大且易用的标签组件。MapVThree 的 Label 组件正是为此而生，它提供了丰富的功能和灵活的配置选项，让开发者能够轻松实现各种标签渲染需求。

本文将详细介绍 Label 组件的使用方法，包括基础配置、样式自定义、数据绑定等实用技巧，帮助开发者快速上手并应用到实际项目中。

一、Label 组件简介

Label 组件是 MapVThree 中用于批量渲染标签的核心组件，它支持三种渲染类型：

文本标签（text）：纯文本渲染，适用于地名、POI 名称等场景
图标标签（icon）：图标渲染，适用于自定义图标展示
组合标签（icontext）：图标和文字的组合，适用于需要同时显示图标和文字的场景

Label 组件特别适合批量管理大量标签数据，提供了整体显隐控制、碰撞检测等高级功能。对于少量标签的加载和管理，推荐使用 RenderingLabel 组件。

二、快速开始

2.1 基础文本标签

创建一个简单的文本标签只需要几个步骤：

// 1. 创建 Label 实例
const textLabel = engine.add(new mapvthree.Label({
    type: 'text',
    textSize: 16,
    textFillStyle: 'rgb(255, 8, 8)', // 文字颜色
    textStrokeStyle: 'rgba(0, 0, 0, 1)', // 描边颜色
    textStrokeWidth: 2, // 描边宽度
}));

// 2. 准备数据
const data = mapvthree.GeoJSONDataSource.fromGeoJSON([
    {
        type: 'Feature',
        geometry: {
            type: 'Point',
            coordinates: [116.404, 39.915] // 经纬度坐标
        },
        properties: {
            text: '北京市',
        }
    }
]);

// 3. 定义属性映射
data.defineAttribute('text', 'text');

// 4. 绑定数据源
textLabel.dataSource = data;

2.2 图标标签

创建图标标签需要启用 vertexIcons 选项：

// 创建图标标签
const iconLabel = engine.add(new mapvthree.Label({
    type: 'icon',
    vertexIcons: true, // 启用数据中的图标属性
    iconWidth: 40,
    iconHeight: 40,
}));

// 准备数据
const data = mapvthree.GeoJSONDataSource.fromGeoJSON([
    {
        type: 'Feature',
        geometry: {
            type: 'Point',
            coordinates: [116.404, 39.915]
        },
        properties: {
            icon: 'path/to/icon.png', // 图标路径
        }
    }
]);

// 定义属性
data.defineAttribute('icon', 'icon');
iconLabel.dataSource = data;

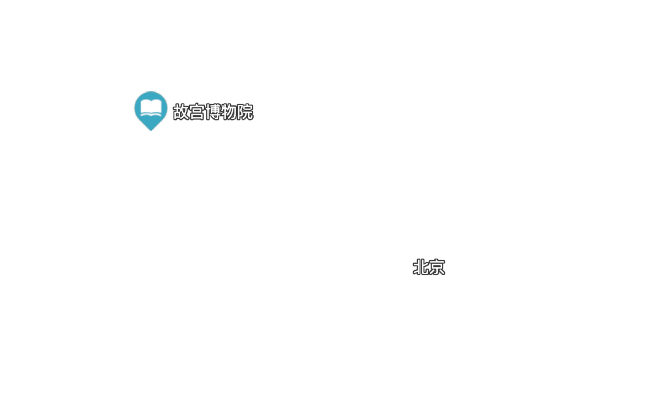

2.3 组合标签

组合标签可以同时显示图标和文字：

// 创建组合标签
const label = engine.add(new mapvthree.Label({
    type: 'icontext',
    vertexIcons: true,
    textSize: 16,
    textFillStyle: 'rgb(255, 8, 8)',
    iconWidth: 40,
    iconHeight: 40,
}));

// 准备数据
const data = mapvthree.GeoJSONDataSource.fromGeoJSON([
    {
        type: 'Feature',
        geometry: {
            type: 'Point',
            coordinates: [116.404, 39.915]
        },
        properties: {
            icon: 'path/to/icon.png',
            text: '北京市',
        }
    }
]);

// 定义属性
data.defineAttribute('icon', 'icon');
data.defineAttribute('text', 'text');
label.dataSource = data;

三、配置参数详解

3.1 基础配置

参数	类型	默认值	说明
`type`	String	`'icon'`	渲染类型：`'icon'`、`'text'`、`'icontext'`
`vertexIcons`	Boolean	`false`	是否从数据中读取图标路径
`flat`	Boolean	`false`	是否贴地渲染（文字会随地形起伏）

3.2 文本样式配置

参数	类型	默认值	说明
`textSize`	Number	`16`	文字大小（像素）
`textFamily`	String	`'sans-serif'`	字体族
`textFillStyle`	String/Array	`[255,255,255]`	文字颜色，支持 CSS 颜色字符串或 RGBA 数组
`textStrokeStyle`	String/Array	`[0,0,0]`	描边颜色
`textStrokeWidth`	Number	`0`	描边宽度
`textWeight`	String	`'400'`	字体粗细
`textAnchor`	String	`'center'`	文字锚点位置
`textOffset`	Array	`[0,0]`	文字偏移量 `[x, y]`
`textAlign`	String	`'center'`	文本对齐方式：`'left'`、`'right'`、`'center'`
`textPadding`	Array	`[0,2]`	文字内边距 `[x, y]`

文字锚点（textAnchor）支持以下值：

'center'：居中
'left'、'right'、'top'、'bottom'：单方向对齐
'top-left'、'top-right'、'bottom-left'、'bottom-right'：角落对齐

3.3 图标样式配置

参数	类型	默认值	说明
`iconWidth`	Number	`40`	图标宽度（像素）
`iconHeight`	Number	`40`	图标高度（像素）
`mapSrc`	String	-	默认图标路径（当 `vertexIcons` 为 `false` 时使用）
`useIconScale`	Boolean	`false`	是否使用图片自身的宽高比

3.4 布局配置

参数	类型	默认值	说明
`padding`	Array	`[2, 2]`	文字与图标之间的间距 `[x, y]`
`offset`	Array	`[0, 0]`	标签整体偏移量
`rotateZ`	Number	`0`	旋转角度（度）

3.5 高级配置

参数	类型	默认值	说明
`enableFade`	Boolean	`false`	是否启用淡入淡出效果（需要数据中包含 `id` 字段）
`enableCollision`	Boolean	`false`	是否启用碰撞检测
`keepSize`	Boolean	`false`	是否保持标签大小不变（不受缩放影响）
`transparent`	Boolean	`false`	是否透明
`opacity`	Number	`1`	透明度（0-1）

四、数据绑定

4.1 属性定义

在使用 Label 组件时，需要通过 defineAttribute 方法定义数据属性与组件属性的映射关系：

const data = mapvthree.GeoJSONDataSource.fromGeoJSON([...]);

// 定义文本属性
data.defineAttribute('text', 'text');

// 定义图标属性
data.defineAttribute('icon', 'icon');

// 使用函数定义属性（动态计算）
data.defineAttribute('textSize', (properties, item, index) => {
    return properties.count > 100 ? 20 : 16;
});

4.2 自定义样式属性

除了在初始化时设置全局样式，还可以在数据中为每个标签设置自定义样式：

const data = mapvthree.GeoJSONDataSource.fromGeoJSON([
    {
        type: 'Feature',
        geometry: {
            type: 'Point',
            coordinates: [116.404, 39.915]
        },
        properties: {
            text: '北京市',
            textSize: 18, // 自定义文字大小
            textFillStyle: 'rgb(255, 0, 0)', // 自定义文字颜色
            textAnchor: 'bottom', // 自定义锚点
            textOffset: [0, 10], // 自定义偏移
            rotateZ: 45, // 自定义旋转角度
            iconSize: [50, 50], // 自定义图标大小（仅图标标签）
        }
    }
]);

// 定义所有自定义属性
data.defineAttribute('text', 'text');
data.defineAttribute('textSize', 'textSize');
data.defineAttribute('textFillStyle', 'textFillStyle');
data.defineAttribute('textAnchor', 'textAnchor');
data.defineAttribute('textOffset', 'textOffset');
data.defineAttribute('rotateZ', 'rotateZ');
data.defineAttribute('iconSize', 'iconSize');

4.3 属性重命名

当多个对象共享同一个数据源时，可以使用 addAttributeRename 方法重命名属性：

// 创建共享数据源
const sharedData = mapvthree.GeoJSONDataSource.fromGeoJSON([...]);
sharedData.defineAttribute('color1', (p, item, j, i) => {
    return new THREE.Color(i / totalSize, 0, 0);
});
sharedData.defineAttribute('color2', (p, item, j, i) => {
    return new THREE.Color(0, i / totalSize, 0);
});
sharedData.defineAttribute('text', (p, item, j, i) => {
    return `标签 ${i}`;
});

// 创建点对象，使用 color1
const point = engine.add(new mapvthree.SimplePoint({
    vertexColors: true,
}));
point.addAttributeRename('color', 'color1');
point.dataSource = sharedData;

// 创建标签对象，使用 color2 作为文字颜色
const label = engine.add(new mapvthree.Label({
    type: 'text',
}));
label.addAttributeRename('textFillStyle', 'color2');
label.dataSource = sharedData;

五、实际应用场景

5.1 POI 点标注

在地图上标注 POI 点，通常需要显示名称和图标：

const poiLabel = engine.add(new mapvthree.Label({
    type: 'icontext',
    vertexIcons: true,
    textSize: 14,
    textFillStyle: '#333333',
    textStrokeStyle: 'rgba(255, 255, 255, 0.8)',
    textStrokeWidth: 2,
    iconWidth: 32,
    iconHeight: 32,
    textAnchor: 'bottom',
    padding: [4, 4],
}));

const poiData = mapvthree.GeoJSONDataSource.fromGeoJSON(poiFeatures);
poiData.defineAttribute('icon', 'icon');
poiData.defineAttribute('text', 'name');
poiLabel.dataSource = poiData;

5.2 道路名称标注

道路名称通常需要贴地显示，并支持旋转：

const roadLabel = engine.add(new mapvthree.Label({
    type: 'text',
    textSize: 12,
    textFillStyle: '#666666',
    textStrokeStyle: 'rgba(255, 255, 255, 0.9)',
    textStrokeWidth: 3,
    flat: true, // 贴地显示
    textAnchor: 'center',
}));

const roadData = mapvthree.GeoJSONDataSource.fromGeoJSON(roadFeatures);
roadData.defineAttribute('text', 'name');
roadData.defineAttribute('rotateZ', 'angle'); // 根据道路方向旋转
roadLabel.dataSource = roadData;

5.3 动态数据更新

当标签数据需要动态更新时，直接修改数据源即可：

// 添加新标签
dataSource.add([
    new mapvthree.DataItem([116.404, 39.915], {
        id: 'new-label',
        text: '新标签',
    })
]);

// 更新标签属性
dataSource.setAttributeValues('new-label', {
    text: '更新后的标签',
    textSize: 20,
});

// 删除标签
dataSource.remove('new-label');

5.4 启用淡入淡出效果

当标签数据频繁变化时，启用淡入淡出可以提升用户体验：

const label = engine.add(new mapvthree.Label({
    type: 'text',
    enableFade: true, // 启用淡入淡出
    fadeDuration: 300, // 淡入淡出时长（毫秒）
}));

// 数据中必须包含 id 字段
const data = mapvthree.GeoJSONDataSource.fromGeoJSON([
    {
        type: 'Feature',
        geometry: {
            type: 'Point',
            coordinates: [116.404, 39.915]
        },
        properties: {
            id: 'label-1', // 必须包含 id
            text: '标签',
        }
    }
]);

5.5 启用碰撞检测

当标签数量较多时，启用碰撞检测可以自动隐藏重叠的标签：

const label = engine.add(new mapvthree.Label({
    type: 'text',
    enableCollision: true, // 启用碰撞检测
}));

六、动画效果

Label 组件支持多种动画效果，让标签更加生动：

const label = engine.add(new mapvthree.Label({
    type: 'text',
    animationRotate: true, // 旋转动画
    animationJump: true, // 跳跃动画
    animationJumpHeight: 10, // 跳跃高度
    // animationBreath: true, // 呼吸动画
    // animationScale: true, // 缩放动画
}));

七、事件交互

Label 组件支持点击和右键点击事件：

label.addEventListener('click', (event) => {
    console.log('点击了标签', event.entity.value);
    // event.entity.value 包含标签的数据
    // event.entity.index 是标签的索引
});

label.addEventListener('rightclick', (event) => {
    console.log('右键点击了标签', event.entity.value);
});

八、完整示例

下面是一个完整的使用示例，展示了如何创建一个功能完整的标签系统：

// 初始化引擎
const engine = new mapvthree.Engine({
    // ... 引擎配置
});

// 创建标签组件
const label = engine.add(new mapvthree.Label({
    type: 'icontext',
    vertexIcons: true,
    textSize: 16,
    textFillStyle: '#333333',
    textStrokeStyle: 'rgba(255, 255, 255, 0.9)',
    textStrokeWidth: 2,
    iconWidth: 40,
    iconHeight: 40,
    textAnchor: 'bottom',
    padding: [4, 4],
    enableFade: true,
    enableCollision: true,
}));

// 准备数据
const features = [
    {
        type: 'Feature',
        geometry: {
            type: 'Point',
            coordinates: [116.404, 39.915]
        },
        properties: {
            id: 'poi-1',
            icon: 'assets/icons/restaurant.png',
            text: '餐厅',
            category: 'food',
        }
    },
    // ... 更多数据
];

const dataSource = mapvthree.GeoJSONDataSource.fromGeoJSON(features);

// 定义属性
dataSource.defineAttribute('icon', 'icon');
dataSource.defineAttribute('text', 'text');

// 根据类别设置不同的文字颜色
dataSource.defineAttribute('textFillStyle', (properties) => {
    const colorMap = {
        food: '#FF6B6B',
        hotel: '#4ECDC4',
        shop: '#FFE66D',
    };
    return colorMap[properties.category] || '#333333';
});

// 绑定数据源
label.dataSource = dataSource;

// 添加交互事件
label.addEventListener('click', (event) => {
    const data = event.entity.value;
    console.log('点击了', data.text);
    // 可以在这里实现详情展示、高亮等交互
});

// 动态更新数据
function updateLabels(newFeatures) {
    dataSource.clear();
    dataSource.add(newFeatures);
}
