Altium Designer原理图标题栏的制作

​在电子设计自动化中，原理图不仅是电路的逻辑体现，也是一份重要的工程文档。一个规范、信息完整的标题栏是专业原理图不可或缺的部分。

1、查找原始模板

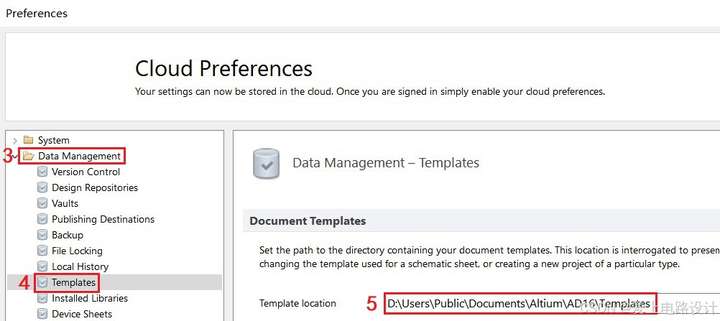

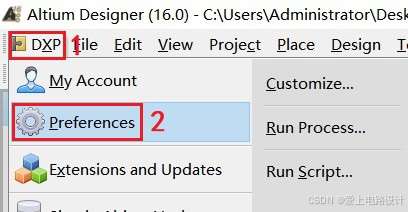

找到默认模板的文件夹，一般在 C盘，我设置在 D盘了。

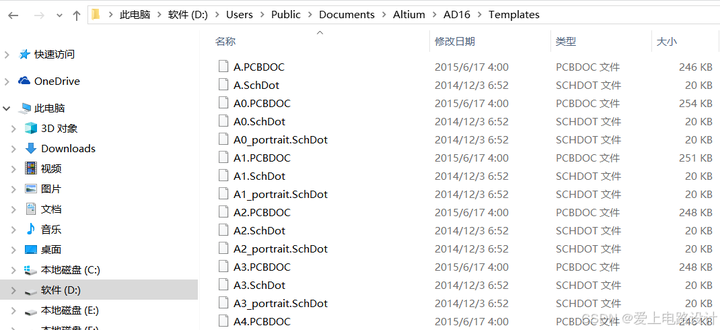

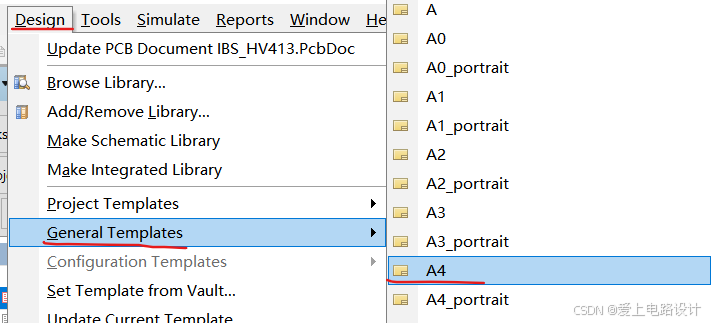

进入该文件夹后，如下图所示：

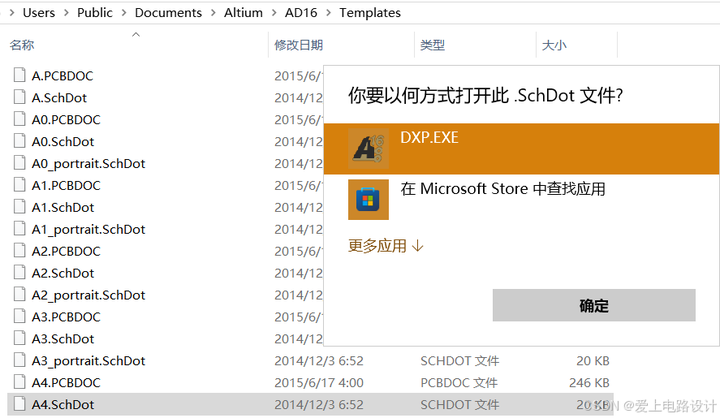

其中的 A0～A4.SchDot文件就是我们需要的模板文件了，带有 portrait 后缀的指竖向的文件形式。这里选取最常用的 A4.SchDot模板，以 DXP.EXE 打开并进行修改。

2、修改模板并调用

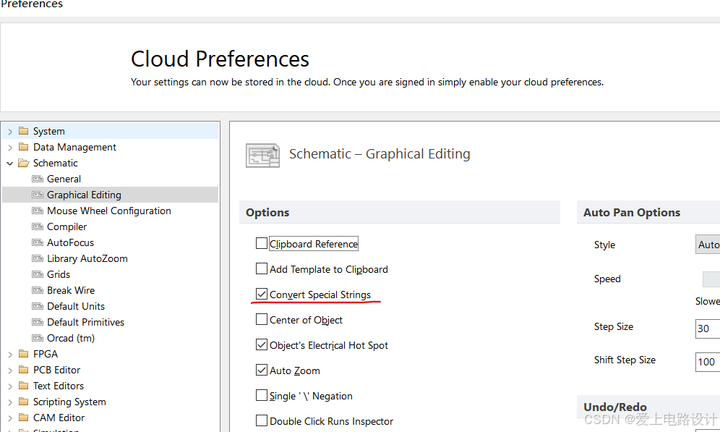

就以它的原生模板为例，首先 Tools → Schematic Preferences → Graphical Editing，将 Convert Special Strings 上的勾去除。

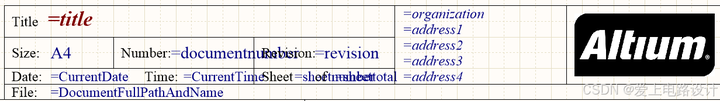

确认之后，如下图所示。

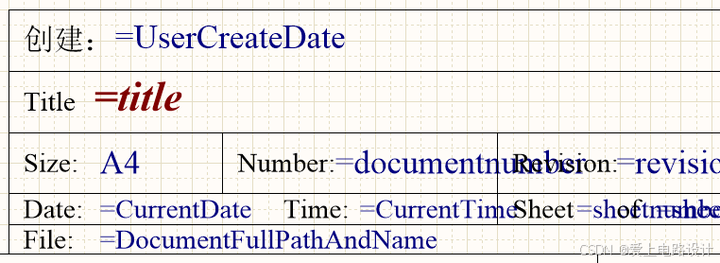

这些 = 是不是看的很眼熟，没错，它们就是AD里的字符串关键字，这里的是已经添加好的。比如，我还想再添加一个文件创建日期：

如果你要制作完全属于自己的Title Block，你可以把模板删除自己制作一个，但需要重新添加这些关键字。

切记：重新勾选 Convert Special Strings，然后确认并保存文件。如果不想改动原始文件的可以将文件另存为其他，文件名最好还是使用 A4 并在后面加上后缀，路径保持不变。

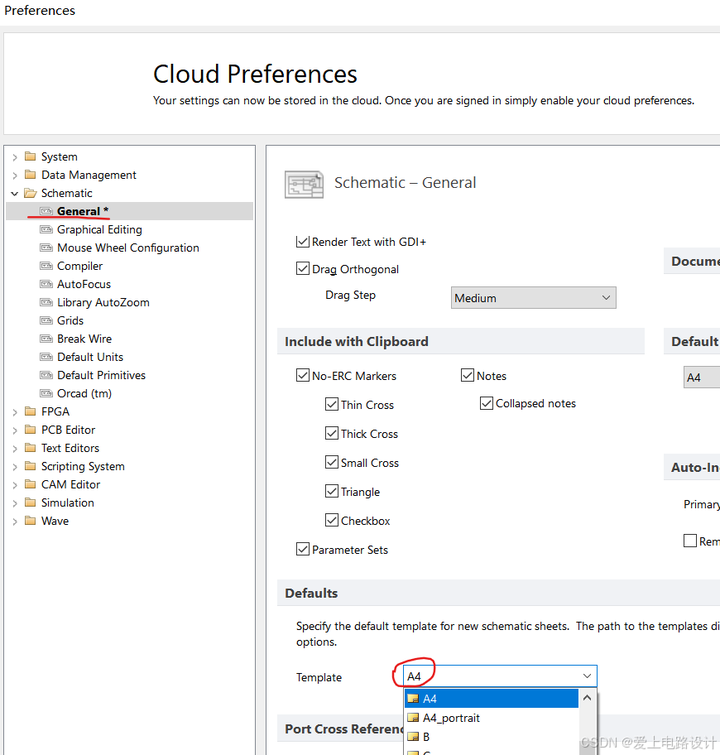

下面我们来看看效果，先进入 Tools > Schematic Preferences > General 选择刚刚建立的模板：

上图实测可以不用设置。

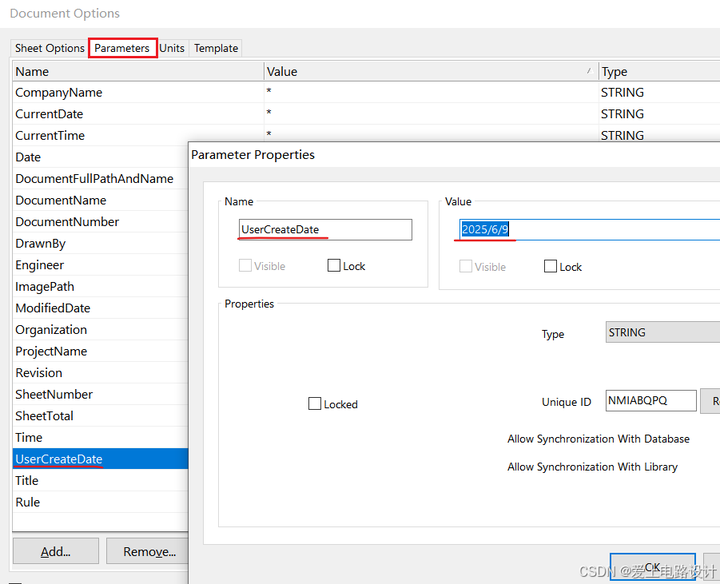

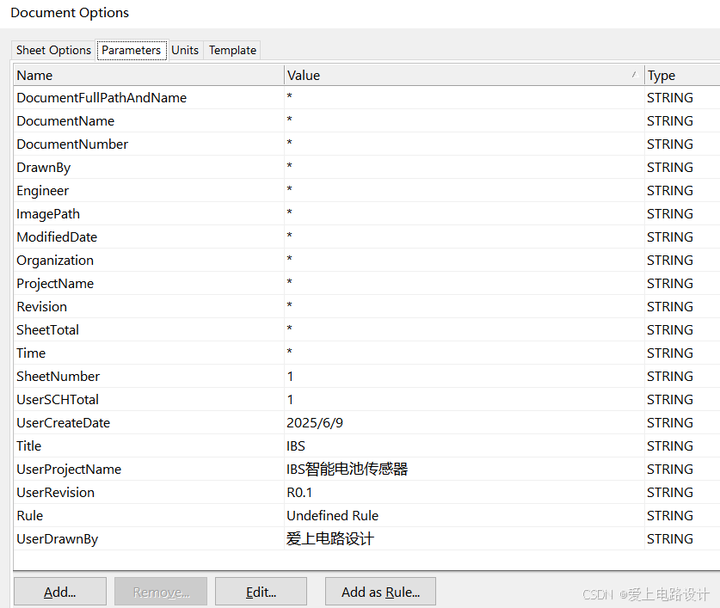

新建一个原理图文件，进入 Design → Document Options，并在第二项 Parameters 中添加 UserCreateDate，并在后面的文本中输入我们想要的内容，比如 2025/6/9：

所有的设置如下图所示：

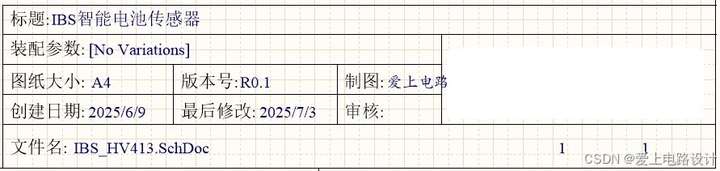

保存修改后你就会发现，Title Block 中的数据也跟着改变了。
