KT148A语音芯片坏片原因分析 阻抗 供电脚异常及硬件改良方案

原创
作者头像
清月电子
发布2025-12-01 16:38:54
发布2025-12-01 16:38:54
1160
举报
文章被收录于专栏:KT6368AKT6368A

文档围绕6pcs KT148A语音芯片展开:

测试后 1pcs 正常(误判),5pcs 物理损坏,烧写器报 E37(读不到 flash id)。阻抗对比测试显示,异常芯片 8 脚(供电脚)阻抗为无穷大,与正常芯片 42M 欧姆不符,确认为供电脚异常。

推测损坏原因是静电击穿、电源尖峰或输入电压超 5.4V 极限。改良方案为控制电源输入电压、加装 TVS。该芯片出货损坏反馈极少,建议排查自身硬件设计

收到6pcs的KT148A芯片,客户反馈是坏片,校验码是EE8E

实际测试后之后,初步结论如下

1、1pcs是好的,属于误判,都正常

2、其中5pcs是异常,呈现的现象是芯片物理损坏,芯片烧写器报错E37:

待烧录的目标芯片读取不到flash id;

意思就是:芯片不存在flash;多次尝试烧录报错,则为flash异常

再对5pcs挑选2个,进行阻抗对比测试。

芯片

正常芯片-阻抗对地的阻值

异常芯片1

异常芯片2

1脚-GND

2脚

无穷大

无穷大

无穷大

3脚

24M欧姆

31M欧姆

25M欧姆

4脚

24M欧姆

31M欧姆

25M欧姆

5脚

无穷大

无穷大

无穷大

6脚

无穷大

无穷大

无穷大

7脚

10M欧姆

13M欧姆

10M欧姆

8脚

42M欧姆

无穷大

无穷大

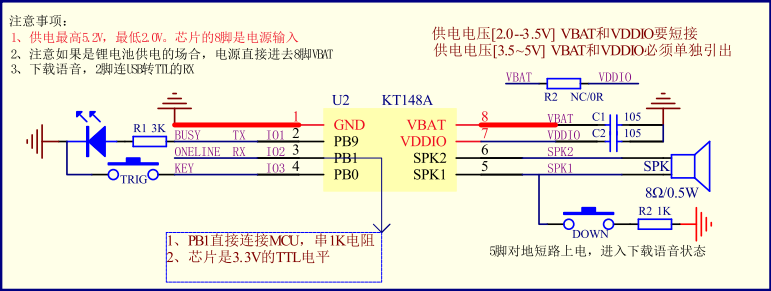

根据阻抗测试的结果来看,就可以看出来是芯片的8脚异常,也就是芯片的供电脚

产生的原因可能是:

  1. 静电打坏了
  2. 供电电源有尖峰等等
  3. 输入的电压超过了5.4V这个极限电压,导致芯片损坏

改良的方法,大概就是控制电源的输入电压,改加的tvs加上

最后多说一句,目前KT148A这颗芯片出货的情况看,损坏的很少,因为反馈的客户基本没有

所以请多多关注贵司的硬件设计这一块。
