芯片环境应力下的品质淬炼:芯片八大环境测试与芯片老化座的应用

芯片的可靠性与稳定性，本质是其在复杂应用环境中抵御应力干扰的能力。环境应力测试通过模拟芯片全生命周期可能遭遇的极端温度、湿度、机械冲击、电磁干扰等场景，提前筛选出潜在缺陷，是芯片量产前的“品质试金石”。从车规芯片的高低温循环到消费电子的ESD防护，不同测试场景对载体的环境耐受性、接触稳定性提出严苛要求。鸿怡电子芯片可靠性老化座以耐极端环境的结构设计、稳定的电气连接性能，成为八大环境应力测试的关键支撑，确保测试数据真实可靠。

芯片环境应力下的品质淬炼

一、高低温测试：模拟温度剧变的“抗疲劳”考验

高低温测试是最基础的环境应力测试，核心模拟芯片在极寒（如北方冬季）、酷热（如发动机舱）环境中的工作状态，重点验证芯片及封装的热疲劳抗性，暴露因热膨胀系数不匹配导致的引脚脱落、封装开裂等问题。

测试特点：采用“低温-高温-常温”循环模式，温度变化速率可控（通常5-15℃/min），通过温度交替冲击放大芯片内部结构缺陷，测试效率远高于自然环境暴露。

测试要求：依据应用场景分为不同等级——车规芯片需满足-40℃~150℃循环1000次以上，消费电子芯片多为-20℃~85℃循环500次，测试过程中需实时监控芯片电气性能，确保无功能失效。

鸿怡电子老化座针对该场景采用铝碳化硅（AlSiC）复合基材，热膨胀系数与硅基芯片精准匹配（2.8×10⁻⁶/℃），配合浮动式探针结构，在1000次高低温循环中接触电阻波动小于±5mΩ，避免测试座自身形变导致的接触不良，某车规MCU厂商应用后，测试误判率从3.5%降至0.2%。

二、高温高湿测试：复刻湿热环境的“抗腐蚀”验证

高温高湿测试模拟芯片在南方梅雨季节、沿海高湿环境中的工作状态，核心验证芯片封装的密封性与引脚的抗电化学迁移能力，防止水汽侵入导致的电路短路、金属引脚腐蚀等问题。

测试特点：恒温恒湿环境（典型条件85℃/85%RH），部分场景叠加偏置电压（即THB测试），加速水汽渗透与离子迁移，短时间内暴露封装缺陷。

测试要求：测试时长通常为1000-2000小时，车规、医疗芯片需延长至5000小时；测试过程中绝缘电阻需保持在10¹⁰Ω以上，无漏电流异常增长，功能参数波动不超过10%。

鸿怡老化座采用密封式结构设计，探针间隙填充疏水绝缘胶，座体表面涂覆防腐蚀涂层，防水等级达IPX4；配合内置的湿度传感模块，实时监测环境湿度并启动防凝露机制，确保在85℃/85%RH环境下稳定工作2000小时，某消费电子芯片厂商应用后，湿热测试的缺陷检出率提升28%。

芯片环境应力下的品质淬炼

三、高温寿命测试（HTOL）：预判长期高温的“稳定性”基准

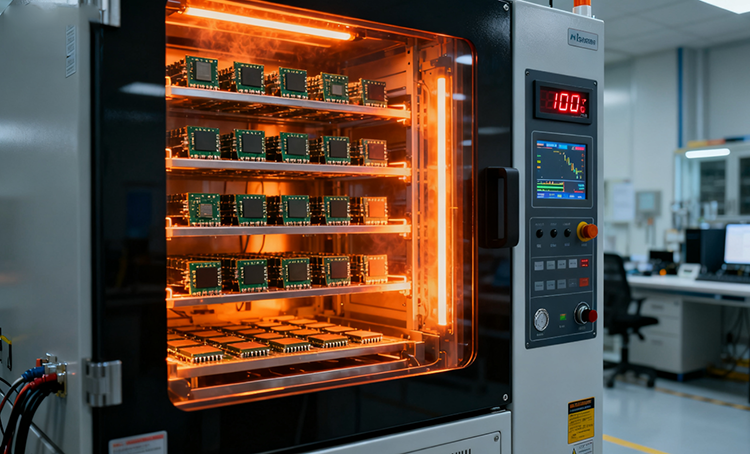

HTOL测试是评估芯片在长期高温工作状态下寿命与稳定性的核心测试，通过高温环境加速芯片内部的老化过程，精准预判其在常温下的使用寿命，是车规、工业级芯片的强制测试项目。

测试特点：恒定高温环境（通常125℃或150℃），叠加额定工作电压/电流，属于“静态加速老化”，测试结果可通过阿伦尼乌斯公式换算为常温寿命，数据参考价值极高。

测试要求：测试时长需满足“等效常温10年寿命”，通常为1000-2000小时；测试后芯片功能完好，关键参数（如增益、漏电流）漂移率不超过5%，无金属互联线电迁移失效。

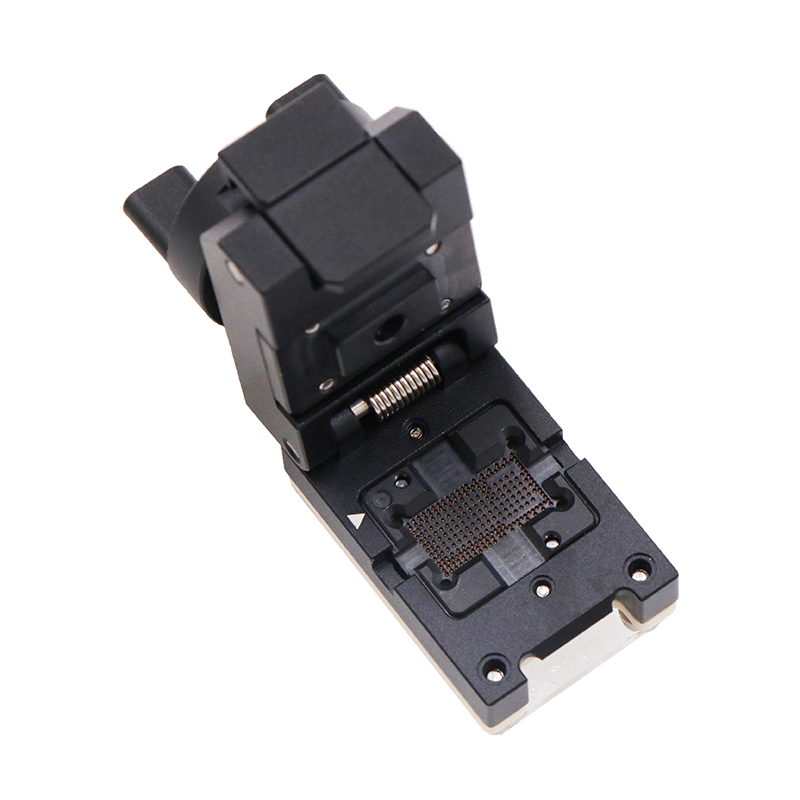

鸿怡老化座针对HTOL的长期高温需求，采用耐高温LCP工程塑料座体，探针选用钯银合金材质并镀10μm硬金层，150℃高温下持续工作2000小时后，接触电阻仅从15mΩ升至18mΩ，远优于行业50%的衰减标准，为寿命评估提供稳定的电气连接。

四、高加速应力测试（HAST）：极限环境的“缺陷速检”利器

HAST测试是比高温高湿更严苛的加速测试，通过提升温度、湿度与压力，大幅缩短测试周期，快速检出芯片封装的微小泄漏、引脚虚焊等隐性缺陷，适用于芯片研发阶段的快速验证与量产前的批次筛查。

测试特点：高温（130-150℃）、高湿（85-100%RH）、高压（0.2-0.4MPa）三应力叠加，测试周期仅需48-100小时，等效于常规高温高湿测试1000小时的加速效果。

测试要求：压力控制精度±0.02MPa，温度波动不超过±1℃；测试后芯片封装无鼓包、引脚无腐蚀，功能测试通过率需达100%，否则判定为批次缺陷。

鸿怡老化座采用耐高压密封腔体设计，座体采用高强度合金框架，配合硅胶密封圈实现0.4MPa压力下无泄漏；探针模块采用压力自适应结构，在高压环境下仍能保持1.2-1.5N的稳定接触压力，某通信芯片厂商应用后，研发阶段的缺陷检出时间从1个月缩短至3天。

芯片环境应力下的品质淬炼

五、老化测试（Burn-in）：筛选早期失效的“品质过滤”环节

Burn-in测试（老炼测试）通过对芯片施加超额定的电压、温度应力，加速“早期失效期”的芯片失效，筛选出因制造缺陷（如引脚虚焊、氧化层缺陷）导致的不稳定芯片，确保交付芯片进入“偶然失效期”，提升长期可靠性。

测试特点：“应力强化+批量筛选”，通常采用85-125℃高温，电压为额定值的1.2-1.5倍，测试时长4-24小时，属于量产环节的“前置品质过滤”。

测试要求：支持多颗芯片并行测试（单座可测16-64颗），测试过程中实时监控每颗芯片的电流、温度，出现异常立即标记；筛选后芯片的早期失效率需降低至0.1%以下。

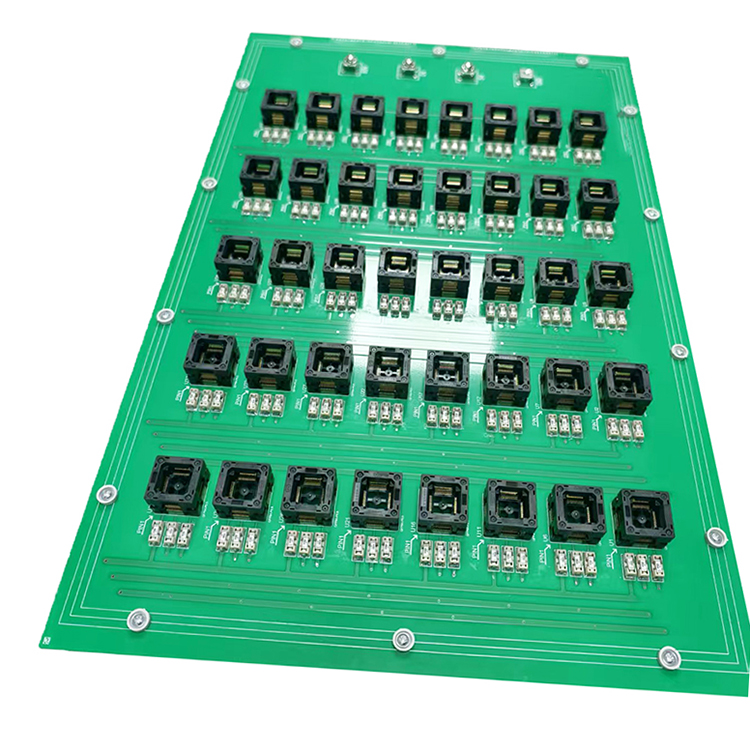

鸿怡电子推出的批量老化座采用模块化设计，单座可兼容多种封装芯片，配合智能监控系统实现每颗芯片的独立参数采集；探针耐插拔次数突破20万次，满足量产场景下的高频次测试需求，某MCU厂商应用后，芯片交付后的早期失效率从1.2%降至0.05%。

六、机械耐久性测试：抵御物理冲击的“结构强度”验证

机械耐久性测试模拟芯片在运输、安装、使用过程中承受的振动、冲击、插拔等机械应力，验证芯片封装、引脚及内部互联结构的机械强度，适用于汽车、军工、工业控制等振动环境恶劣的场景。

测试特点：分为振动测试（10-2000Hz频率）、冲击测试（500-1000m/s²加速度）、插拔测试（1000-10000次）三类，重点考核结构抗疲劳能力。

测试要求：振动测试后芯片功能无中断，冲击测试后封装无开裂，插拔测试后接触电阻变化率小于10%；车规芯片需满足ISO 16750标准的严苛等级。

鸿怡老化座采用“三点定位+弹性缓冲”结构，探针通过碟形弹簧固定，振动测试中位移量小于0.1mm；座体底部配备橡胶缓冲垫，可吸收80%以上的冲击能量，某汽车电子厂商应用后，机械应力测试的芯片损坏率从5%降至0.3%。

芯片环境应力下的品质淬炼

七、ESD防护测试：抵御静电冲击的“安全屏障”考核

ESD（静电放电）测试验证芯片抵御瞬时高压静电的能力，模拟人体、机器在生产、使用过程中产生的静电对芯片的冲击，防止静电击穿芯片内部电路，是消费电子、精密仪器芯片的必测项目。

测试特点：分为人体放电模式（HBM，2-25kV）、机器放电模式（MM，200V-4kV）、组件放电模式（CDM，500V-15kV），通过接触或空气放电方式施加静电。

测试要求：车规芯片需通过HBM 8kV、MM 2kV测试，消费电子芯片需通过HBM 4kV测试；测试后芯片功能完好，无 latch-up（闩锁）效应，参数无永久性漂移。

鸿怡老化座集成专用ESD泄放通道，探针与接地网络形成低阻抗回路（接地电阻＜10mΩ），座体表面涂覆防静电涂层（表面电阻10⁶-10⁹Ω）；静电冲击时可在10μs内完成能量泄放，将芯片端残压控制在安全范围内，某手机芯片厂商应用后，ESD测试的芯片损坏率从4.8%降至0.02%。

八、电磁兼容性（EMI）测试：规避信号干扰的“协同能力”验证

EMI测试验证芯片在工作时产生的电磁辐射是否符合标准，同时评估芯片抵御外部电磁干扰的能力（EMS），避免芯片自身辐射干扰其他设备，或被外部干扰导致功能异常，适用于通信、汽车电子等多设备协同的场景。

测试特点：分为辐射发射（RE）、传导发射（CE）、辐射抗扰（RS）、传导抗扰（CS）四类，在屏蔽暗室中进行，测试频率覆盖30MHz-18GHz。

测试要求：需符合IEC 61967、CISPR 22等标准，辐射发射限值通常为30-50dBμV/m；抗扰测试中芯片功能无中断，数据传输误码率低于10⁻⁹。

鸿怡老化座采用“探针独立屏蔽+座体整体接地”设计，每根探针外均套有金属屏蔽套管，座体底部设计网格状接地层，将芯片测试时的电磁辐射控制在-80dB以下，有效避免测试座成为额外干扰源，帮助某5G射频芯片厂商顺利通过EMI认证。

芯片环境应力下的品质淬炼

鸿怡老化座的核心价值：环境测试的“稳定连接”保障

八大环境应力测试的核心需求是“模拟真实应力+获取精准数据”，而测试座作为芯片与测试系统的连接载体，其性能直接决定测试的有效性。鸿怡电子通过基材创新（耐高低温/高压材料）、结构优化（浮动接触、密封设计）、功能集成（ESD防护、智能监控），使老化座能够适配所有环境应力测试场景：在极端环境中保持稳定接触，在批量测试中提升效率，在精准验证中保障数据可靠。

在芯片品质要求日益严苛的今天，环境应力测试已从“可选环节”变为“核心保障”。鸿怡电子芯片可靠性老化座以“全场景适配、极端环境耐受、长期稳定可靠”的特性，成为芯片可靠性测试的“刚需装备”，不仅帮助企业提升测试效率、降低损耗，更助力芯片产品在复杂应用环境中实现“长寿命、高可靠”的品质承诺。
