世隆科技：探地雷达（GPR）工作原理——高频电磁波的地下 “透视” 逻辑

探地雷达（Ground Penetrating Radar，简称GPR）的无损探测技术，核心原理是通过发射高频电磁脉冲穿透地下介质，利用不同介质的电磁属性差异产生反射信号，进而反演地下目标的位置、形态及材质信息。其工作过程可类比“地下雷达”，兼具非破坏性、高分辨率的特点，广泛应用于地质勘探、管线探测、工程检测、考古挖掘等场景（尤其适合与特种机器人结合，实现复杂地形下的自动化探测）。

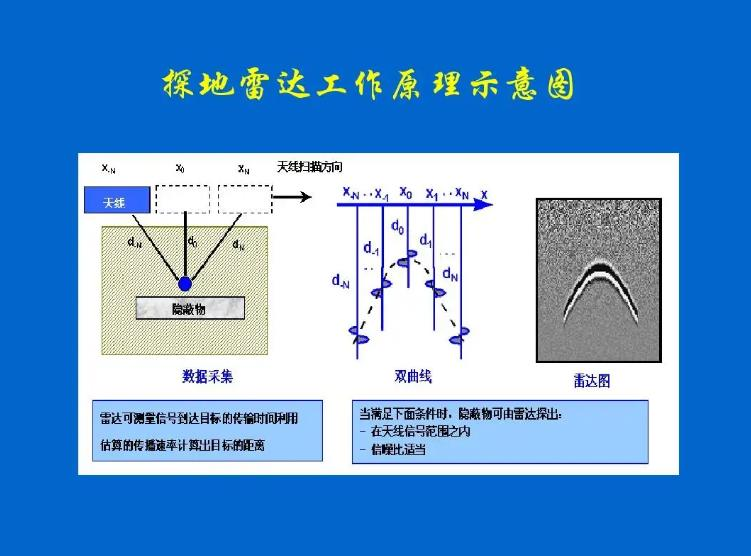

探地雷达工作原理

一、核心组件与信号传播基础 1. 核心硬件组件 探地雷达的工作依赖四大核心部件，协同完成“发射-接收-处理”全流程： - 发射天线：产生并发射高频电磁脉冲（频率范围通常为10MHz~2.6GHz，频率越高，探测分辨率越高，但穿透深度越浅）； - 接收天线：接收经地下介质反射、折射后的电磁波信号（反射信号强度与介质差异正相关）； - 控制与数据采集单元：同步控制发射/接收时序，将模拟信号转换为数字信号，记录信号传播时间、振幅等关键参数； - 数据处理与显示终端：通过专业软件对原始数据进行滤波、成像处理，输出地下目标的二维/三维可视化结果。 2. 电磁波传播的物理基础 电磁波在地下介质中传播时，遵循三大关键规律，是探测的核心依据： - 传播速度：取决于介质的“相对介电常数”（εᵣ），公式为 \( v = c / \sqrt{εᵣ} \)（c为真空中光速，约3×10⁸m/s）。例如：空气的εᵣ≈1，传播速度≈3×10⁸m/s；土壤的εᵣ≈3~15，传播速度≈0.8×10⁸~1.7×10⁸m/s；金属的εᵣ极大，电磁波几乎无法穿透（全反射）。 - 反射与折射：当电磁波遇到两种不同介电常数的介质分界面（如土壤-岩石、土壤-管线、空气-空洞）时，部分能量反射回接收天线，部分能量折射进入下一层介质，反射信号的强度与介电常数差异成正比（差异越大，反射越强）。 - 能量衰减：电磁波在传播过程中会因介质吸收、散射导致能量损耗，衰减程度与介质湿度、导电性、频率相关（如潮湿土壤、高导电地层会加速能量衰减，降低探测深度）。 二、完整工作流程：从“发射”到“成像”的四步逻辑 探地雷达的探测过程可拆解为清晰的四步，本质是“时间-距离-介质”的关联换算： 第一步：脉冲发射 发射天线向地下定向发射高频电磁脉冲（脉冲持续时间通常为纳秒级，避免信号叠加），脉冲以球面波形式向地下传播。 第二步：介质穿透与反射 电磁波穿透表层介质（如土壤、混凝土、沥青），当遇到不同介电常数的目标（如地下管线、金属构件、空洞、断层、古墓）时，在分界面产生反射信号；未被反射的部分继续向下传播，直至能量完全衰减或遇到更深层目标。 第三步：信号接收与记录 接收天线捕捉反射信号，同步记录信号的“传播时间”（从发射到接收的总时长t）、“振幅”（反映反射强度）、“相位”（辅助判断介质属性）等参数。核心数据是传播时间t——这是计算目标深度的关键。

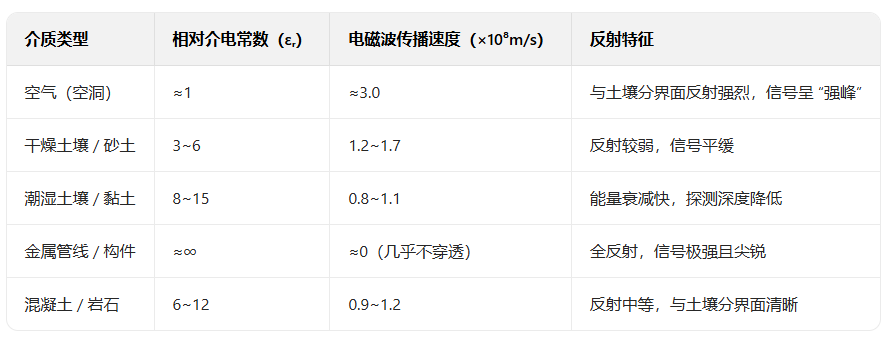

第四步：数据处理与成像 - 原始数据需通过软件消除干扰（如地面杂波、电磁噪声），常用处理手段包括滤波、增益调整、反褶积等； - 利用传播时间计算目标深度：假设电磁波垂直入射，目标深度 \( h = v \times t / 2 \)（除以2是因为电磁波需往返“发射点-目标-接收点”）； - 通过扫描轨迹（如机器人移动探测时的连续采样）拼接数据，生成二维雷达剖面图（横坐标为探测距离，纵坐标为深度，颜色/灰度表示反射信号强度）或三维立体图像，直观呈现地下目标的分布。 三、关键原理：为什么能“区分”不同地下目标？ 探地雷达的核心能力源于“介质电磁属性的差异识别”，不同地下目标的反射特征具有明确辨识度，主要基于两点： 1. 介电常数差异是核心依据 不同地下介质的介电常数（εᵣ）差异显著，导致反射信号强度和传播速度不同

2. 目标形态影响反射信号波形 - 点状目标（如小直径管线、金属碎片）：反射信号呈“尖峰状”，且峰值位置对应目标深度； - 层状目标（如地层界面、地下水位线）：反射信号呈“连续平缓的条带”，延伸方向与层状结构一致； - 不规则目标（如空洞、断层）：反射信号杂乱，出现“多峰叠加”或“信号中断”，可通过波形畸变判断目标边界。

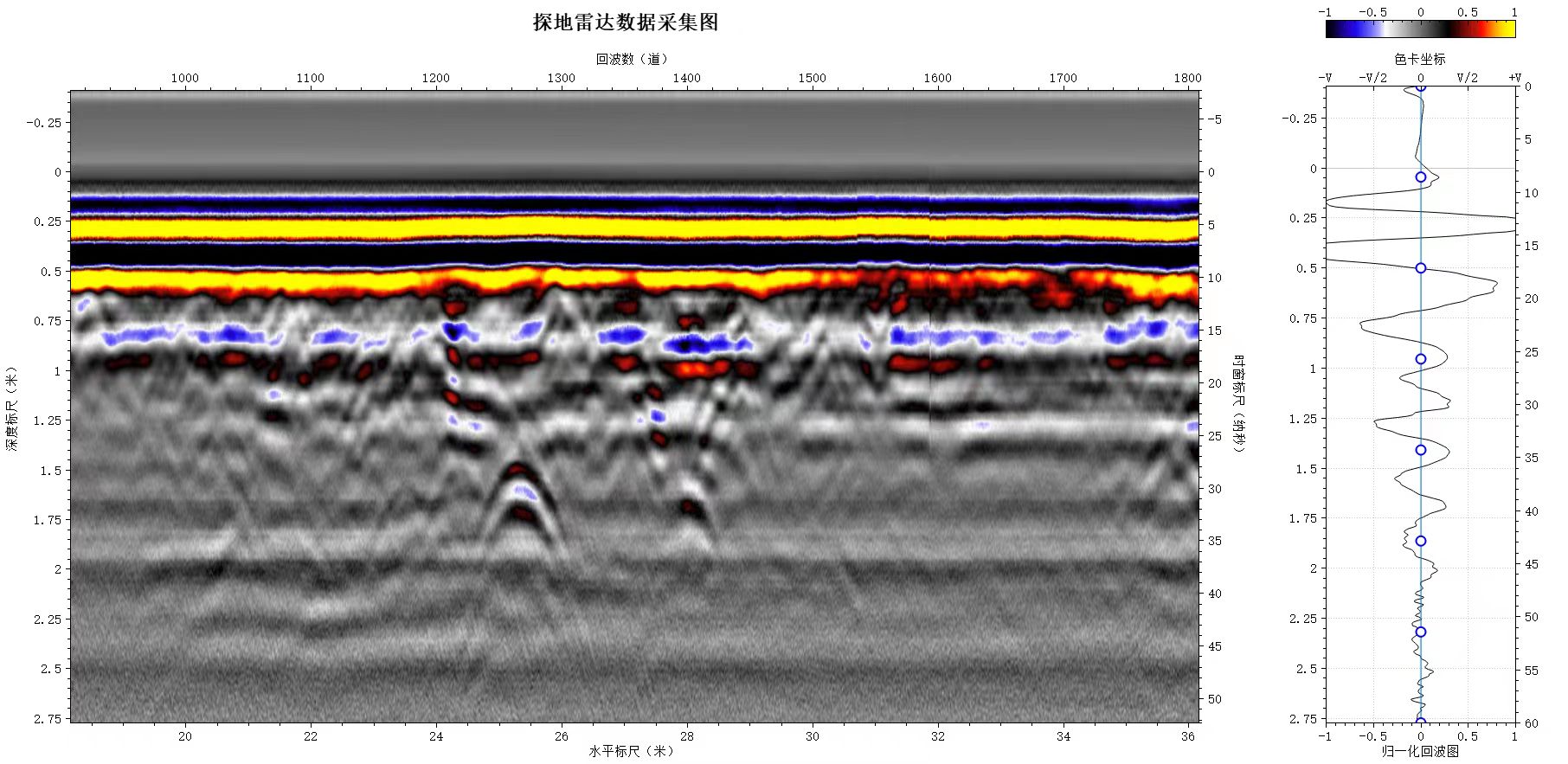

探地雷达雷达波形图

四、应用场景与原理的结合（以特种机器人搭载为例） 当探地雷达与轮式/四足全地形机器人结合时，其工作原理可针对性适配复杂场景： 1. 机器人携带雷达系统移动，通过预设路径实现连续扫描，解决人工探测难以到达的地形（如山地、废墟、有毒环境）； 2. 机器人的定位模块（GPS/IMU）与雷达数据同步，将反射信号与探测位置精准匹配，生成“位置-深度”关联的三维探测图； 3. 针对不同探测需求选择天线频率：浅层高精度探测（如管线定位）用高频天线（1GHz以上），深层地质勘探（如断层检测）用低频天线（10~100MHz）。

- 适用场景：地下管线/管线探测、公路/铁路路基检测、地质灾害（空洞、滑坡）预警、考古勘探、军事排雷等。
