长晶异或门型号替代TI与安世对应料号解决方案

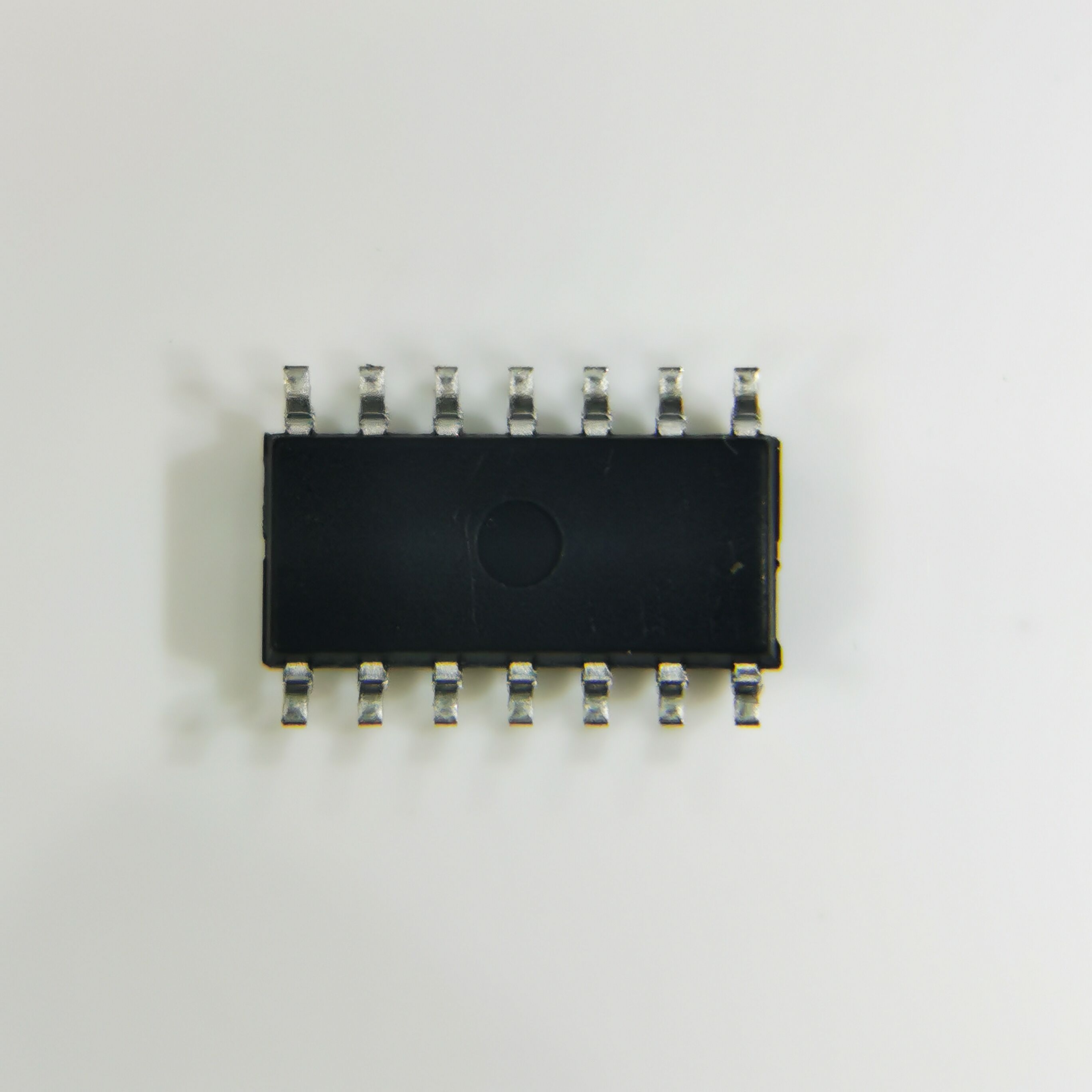

数字逻辑电路设计中，异或门（XOR Gate）作为一种基础逻辑元件，广泛应用于加法器、比较器、编码器等电路中。长晶授权代理商认为，长晶半导体（CJ）推出了一系列高性能的异或门芯片，可兼容德州仪器（TI）和安世（Nexperia）的同类型号，为工程师提供了更多元、更具成本效益的替代选择。 长晶异或门产品系列概览 长晶半导体目前主推的异或门产品主要包括以下几大系列： 1. CJ74HC86A/CJ74HC86B 系列 - 产品描述：4通道2输入异或门 - 兼容系列：HC系列，适用于通用高速CMOS逻辑应用 2. CJ74HCT86A/CJ74HCT86B 系列 - 产品描述：4通道2输入异或门 - 兼容系列：HCT系列，输入电平与TTL兼容，适合与微处理器等接口

3. CJ74LVC1G86 系列 - 产品描述：单路2输入异或门 - 封装形式：SOT23-5、SOT353 - 特点：低电压、低功耗，适合便携式设备和高速信号处理 长晶异或门与TI、安世型号对照表 | 长晶型号 | 产品描述 | 传输延迟(ns) | 工作温度(℃) | 封装 | TI对应型号 | 安世对应型号 | |----------|-----------|---------------|--------------|------|-------------|----------------| | CJ74HC86ADN  | 4通道2输入异或门 | 14, 24 | -40~125 | SOP14  | SN74HC86  | 74HC86         | | CJ74HC86BDN  | 4通道2输入异或门 | 14, 24 | -40~125 | TSSOP14 | SN74HC86  | 74HC86         | | CJ74HCT86ADN | 4通道2输入异或门 | 17, 32 | -40~125 | SOP14  | SN74HCT86 | T4HCT86        | | CJ74HCT86BDN | 4通道2输入异或门 | 17, 32 | -40~125 | TSSOP14 | SN74HCT86 | T4HCT86        | | CJ74LVC1G86M5N | 单路2输入异或门 | 9, 13.5 | -40~125 | SOT23-5 | SN74LVC1G86 | TALVC1G86   | | CJ74LVC1G86R5N | 单路2输入异或门 | 9, 13.5 | -40~125 | SOT353  | SN74LVC1G86 | 74LVC1G86     | 型号替代优势分析 引脚兼容，直接替换 所有长晶异或门在封装和引脚定义上与TI和安世对应型号完全一致，支持“drop-in”替换，无需修改PCB布局。 性能参数对标 -传输延迟：长晶型号在典型电压下的传输延迟与TI/安世产品处于同一水平，保障系统时序一致性。 - 工作温度：全系列支持工业级温度范围（-40℃至+125℃），适用于苛刻环境。 封装多样化 提供SOP、TSSOP、SOT23-5、SOT353等多种封装，满足不同应用场景对空间和散热的需求。 成本优化 长晶半导体在保持高性能的同时，提供了更具竞争力的价格，特别适合成本敏感型项目和大批量采购。 应用场景推荐 - CJ74HC/HCT86：适用于工业控制、电源管理、电机驱动等需要多路异或逻辑的场合。 - CJ74LVC1G86：适合便携设备、电池供电系统、高速数据通路等对功耗和速度有较高要求的场景。
