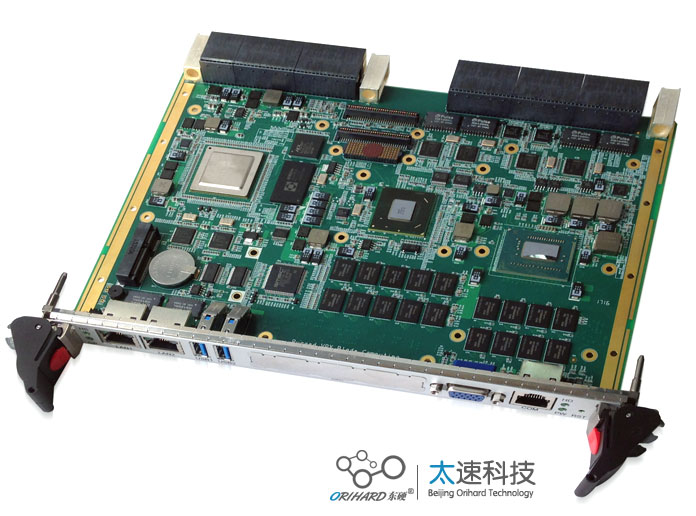

刀片计算机设计方案：192-6U VPX i7 刀片计算机

一、产品概述       该产品是一款基于第三代Intel i7双核四线程（或四核八线程）的高性能6U VPX刀片式计算机。产品提供了可支持全网状交换的高速数据通道，其中P1，P2各支持4个PCIe x4 Gen3总线接口。该产品具有很强的扩展性，可以很好满足多负载多节点的应用需求。        产品结构完全满足VITA 46.0规范，兼容OpenVPX (VITA 65)标准，具有很强的可靠性、可维护性、可管理性，并与计算机的抗振动、抗冲击、抗宽温环境急剧变化等恶劣环境特性进行融合。产品集成Intel HD Graphics 4000显卡,支持VGA显示。同时，产品特别注重DDR3双通道内存、PCIe、USB3.0、GbE和SATA3.0等高速串行总线的信号完整性设计，以及高性能和宽温环境下的电源可靠性设计，以确保该VPX计算机在车载、等多种恶劣环境下的可靠性运行！

二、技术规格 2.1功能指标  ·6U 5HP VPX规格,风冷结构，5HP*266mm*160mm(H×W×D)   ·支持Intel Core i7多核处理器和QM77 Express芯片组。           ·Intel Core i7-3555LE (LV) 2.5 GHz 25W 双核四线CPU           · IntelCore i7-3612QE 2.1GHz 35W四核八线CPU（可选）           ·Intel QM77 Express 芯片组           ·处理器采用22nm技术工艺，集成图形控制器及内存控制器    ·板载8GB/16GB双通道DDR3 ECC内存，频率1333/1600 MHz。   ·集成HD Graphics 40003D高性能图形处理控制器，支持丰富的显示接口，前面板1个VGA接口。VGA显示大分辨率为2048×1536@75Hz 。   ·支持1个XMC接口，支持x8 PCI Express扩展。  ·支持1个32bit、33/66 MHz PMC接口。  ·板载1路SATA3.0接口，可板载2.5' HDD/SSD 硬盘。  ·板载32G SSD Flash。  ·前面板支持：          ·2个10/100/1000Mbps网络接口。          ·2个USB3.0接口。          ·1个VGA接口。          ·1个RJ45形式RS232接口。          ·复位按键和LED指示灯。 ·P1支持4个PCIe x4或者2个PCIe x8 GEN3总线接口。 ·P2支持4个PCIe x4或者2个PCIe x8 GEN3总线接口。 ·P4支持：          ·2路10/100/1000Mbps网络接口信号。 ·P5支持：          ·2个DVI接口信号，DVI大分辨率为1920×1200@60Hz。          ·2路USB3.0接口信号。          ·3路SATA2.0接口信号。          ·2路RS-232/422/485复用接口信号。          ·1路VGA信号（前后切换）。 ·P6支持：          · 2路10/100/1000Mbps网络接口信号。          ·1路RS-232/422/485复用接口信号。          ·5路USB2.0接口信号          ·1路SATA2.0接口信号。          ·1个PS/2接口信号。          ·1个AUDIO音频接口信号。  ·支持GPIO状态指示灯，产品支持“系统正常工作指示灯”。  ·支持SATA读写指示灯。  ·板卡支持WindowsXP、Windows7、VxWorks6.8系统。  ·兼容VITA 46.0和OpenVPX (VITA 65)标准。

2.2可靠性指标

      可靠性：MTBF≥30000h； 可维性：MTTR≤30min

2.3环境性能指标 2.3.1存储温度       储存温度为-55～+85℃，产品在该温度范围内贮存后不会造成功能及外形损坏。如果用户需要的储存温度高于该指标，采取整板试验的办法进行筛选。

2.3.2 工作温度指标       产品工作温度：-20～+70℃（工业级)，-40～+80℃
