轻量级RTSP服务的工程化设计与应用：从移动端到边缘设备的实时媒体架构

​ 技术背景

在实际的音视频系统中，RTSP 依然是设备端、行业端、AIoT 端最稳定、最普遍的实时视频协议之一。 与 WebRTC、RTMP、HTTP-FLV 这些偏“互联网直播分发”的协议不同，RTSP 更强调：

• 稳定性（长时间运行、断点恢复简单）
• 可控性（端到端链路透明）
• 部署灵活性（适合专网、内网、封闭环境）
• 对接成本低（大量上位机 / NVR / AI 模型都原生支持）

但传统 RTSP 架构通常依赖独立部署的 RTSP Server：GStreamer、FFserver、Nginx-RTMP（转 RTSP）等。在云端或大型服务器环境下，这类架构没有问题，但在以下场景中却显得“太重”：

• 嵌入式设备希望最小化资源占用
• 内部网络 / 专网项目不希望加一层额外服务器
• 移动端（Android/iOS）需要随开随用的实时输出
• 工业 / 机器人 / 低空经济设备必须保证链路极短、反馈极快
• AI 摄像头/智能盒子每台设备都希望独立作为媒体源
• 部署成本低、运维成本更低的要求越来越明显

行业趋势已经很清晰：

越来越多的摄像头、智能设备、移动端应用，都希望本机就具备媒体服务能力，而不是依赖外部的流媒体服务器。

这催生了“轻量级 RTSP 服务”这一类产品形态： 把原来由服务器承担的实时媒体分发能力，搬到每一个设备本身，从而：

• 减少中间节点
• 降低复杂度
• 降低延迟
• 降低部署和运维成本
• 更适合边缘化、分布式的设备架构

SmartMediaKit 正是在这一趋势下，长期实践与行业需求的推动下，形成了完整的轻量级 RTSP 服务模块。它既不是简单的 RTSP 封装，也不是 Live555 的重写，而是一套设备端专用的、工程化的边缘媒体节点架构。

1. 为什么需要“轻量级 RTSP 服务”？

在传统流媒体架构中，“编码端”和“流媒体服务端”是两套独立系统：

采集 → 编码 → 推流 → （独立 RTSP/RTMP 服务）→ 客户端拉流

但在以下典型行业场景中，这种架构反而过重：

• 内网项目（安防/工业/教育/医疗）不希望额外部署服务器
• 有大量 嵌入式设备、移动设备，希望“一机即服务”
• 需要 100–200ms 级弱网低延迟，不希望经过多跳
• 不希望暴露公网，只在 LAN 局域网内互相访问
• 每台设备只需要少量并发
• 希望快速集成，不想维护开源的复杂组件

这时，“把轻量级 RTSP Server 内嵌到推流 SDK 中”，就成为一个非常工程化、极具价值的方案。

SmartMediaKit 的做法本质上是：

把“流媒体服务器”拉到“编码端设备”内部，让推流端变成本地 RTSP 服务节点。

既保留编码推流能力，又直接输出本地 RTSP URL。

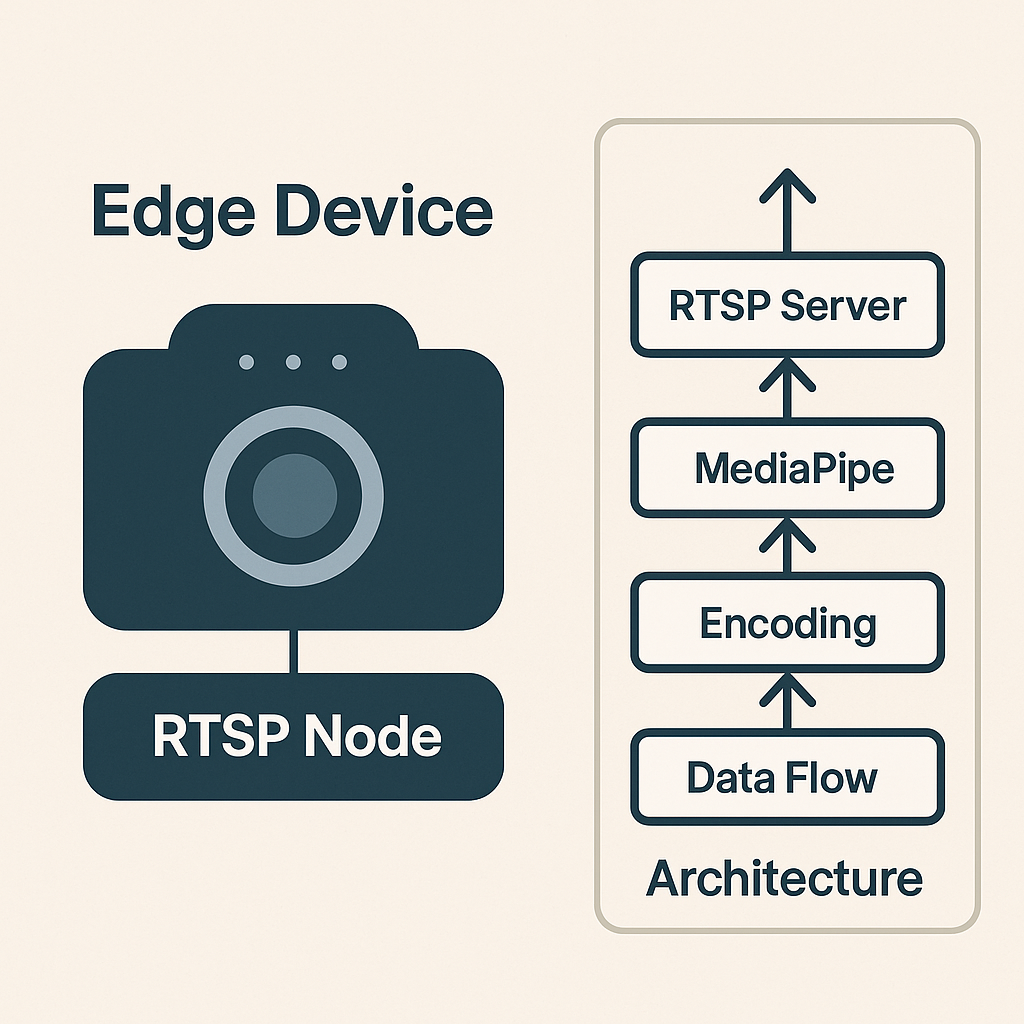

这是一种非常典型的 Edge Node / 边缘媒体节点 架构。

2. 核心架构设计理念

轻量级 RTSP 服务 SDK 的设计遵循以下工程逻辑：

2.1 单进程内聚设计（内置 RTSP Server）

与 Nginx-RTMP那种独立服务相比，轻量级 RTSP 采用 内嵌式模型：

[采集模块] [编码模块] [内置RTSP Server] ← 实时数据

优点：

• 无 IPC、无网络回环，无多进程开销
• 内存直接共享，低延迟
• 每个实例完全由应用控制，不受外部服务影响
• 部署难度为 0

2.2 内部数据管线：解耦采集、编码与传输的核心机制

轻量级 RTSP 服务在架构上遵循一个重要原则：

采集 → 编码 → 对外传输三者必须彻底解耦，互不阻塞。

因此 SDK 内部设计了一套 高效、线程安全、支持多路会话同时读取的“数据管线”机制。

整个处理流程可以抽象为：

采集 → 编码（H.264 / H.265 / AAC） → 写入内部数据管线 → RTSP 服务端按需读取并发送 RTP

这个“内部数据管线”具备以下工程特性（不强调具体结构）：

• 单源数据、多会话读取：编码输出只有一份，但可以被多个 RTSP 会话同时取用，不重复编码，也不相互干扰。
• 独立快慢通路：拉流端快慢不一致时，不会影响编码端的实时输出，也不会拖慢主线程。
• 针对实时场景优化的延迟策略：保持数据新鲜度，避免堆积，使端到端延迟始终维持在毫秒级。

更简单的理解是：

编码端持续输出，RTSP 端按需取走，两者通过一条高性能的内部数据通道松耦合连接。 这样既能做到实时性，也能让多路 RTSP 会话并行处理。

这类内部数据管线，也是 SmartMediaKit 在“推流端内置服务架构”中多年来沉淀的核心能力之一。

2.3 RTP 层的“轻量化、实时优先”实现策略

在轻量级 RTSP 服务中，协议栈的设计遵循一个核心理念：

将复杂度留在对实时性有价值的部分，把不必要的协议负担摒掉。

换句话说，它不是去做一套“全量 RTSP Server”，而是构建一个 足够稳定、足够轻量、专注实时视频的 RTSP/RTP 输出能力。

核心设计方向包括：

• 精简化的 RTSP 会话流程 保留行业内实际拉流所需的关键交互，保证主流播放器能够即连即播，无须承担完整协议栈带来的额外负担。
• RTP over UDP 直送模型（支持单播/组播） 以最直接的方式输出实时媒体数据，减少跳转、减少封装、减少节点延迟。
• 自动生成媒体描述（SDP） 根据当前编码器参数动态生成，避免手工配置或额外映射逻辑，使集成更简单可靠。
• 轻量化的状态管理 RTSP 状态机保持干净清晰，只处理对“建立实时会话”有实际意义的部分，从而降低维护成本与错误概率。

目标：

让协议只承担“建立连接”和“传递实时媒体”这两件事，其他不影响播放体验的部分尽量简化。 最终让资源投入最大化集中到真正影响业务体验的地方——实时性、稳定性与播放端兼容性。

轻量化协议栈并非削弱能力，而是让整个 RTSP 服务更贴近行业真实需求： 快速启动、稳定输出、延迟可控、在各种环境里都能可靠地“跑起来”。

下面的视频展示的是Windows平台启动轻量级RTSP服务，然后采集毫秒计数器窗体，Android的RTSP播放器过来拉流，整体延迟：

2.4 内网友好 & 多平台统一的工程策略

轻量级 RTSP 服务的设计天然面向“设备多样、部署碎片化”的现实场景，因此在架构上重点强调：

一个服务能力，在不同平台上都能以几乎相同的方式工作。

这一点在行业内并不容易做到，因为多平台编解码、网络 IO、线程模型、系统 API 各不相同。

支持的平台覆盖：

• Windows
• Linux（含国产化 UOS、麒麟等）
• Android
• iOS
• x86_64、ARM64、ARMv7 多架构

统一的跨平台抽象层

为了减少平台差异带来的开发成本，SDK 内部做了大量抽象和整合，使开发者在使用时几乎感受不到平台差别。 例如：

• 统一的编码接口：不同系统的硬件/软件编码能力通过同一套 API 管理。
• 一致的 RTP 发送流程：无论运行在桌面系统还是嵌入式设备，媒体传输逻辑完全一致。
• 统一的 RTSP 处理逻辑：同一套会话管理、协议解析、状态维护策略，跨平台稳定运行。
• 一致的数据管线机制：上层读取和传输接口一致，不需关注平台底层差异。

工程价值

这种“统一抽象 + 轻量化协议”的组合，使得轻量级 RTSP 服务既能跑在高性能服务器，也能跑在 ARM 嵌入式设备或移动终端，而且：

• 迁移成本低
• 开发者学习成本低
• 不需要为不同平台维护不同的代码路径
• 更适合作为企业级 SDK 的基础能力长期演进

相比之下，传统开源方案虽然功能全面，但跨平台移植往往需要开发者进行大量定制化适配，工程门槛和维护成本都较高。

轻量级 RTSP 服务的优势就在于：

在多平台、多架构、多设备环境下，提供一致的接口、一致的性能体验，以及更可控的工程复杂度。

3. 模块化架构拆解

从系统工程角度来看，轻量级 RTSP 服务并不是一个单一组件，而是一套 紧凑但边界清晰的媒体子系统。 它围绕“编码侧内置服务”这一理念，将 RTSP 会话建立、媒体输出与内部数据流处理进行了解耦。

整体架构可抽象为以下几个层面：

┌──────────────────────────────┐
│          应用层（App）        │
│  提供配置入口、启动/停止控制    │
└───────────────▲──────────────┘
                │
┌───────────────┴──────────────┐
│      服务管理层（Service）      │
│  服务生命周期、鉴权、端口管理    │
│  多实例调度、连接监控            │
└───────────────▲──────────────┘
                │
┌───────────────┴──────────────┐
│        会话层（Session）        │
│  RTSP 指令处理、状态维护、事件回调│
│  对接媒体输出所需的参数协商       │
└───────────────▲──────────────┘
                │
┌───────────────┴──────────────┐
│     媒体传输层（RTP/UDP）       │
│  媒体包封装、发送、单播/组播输出 │
│  与会话层保持独立，专注实时传输 │
└───────────────▲──────────────┘
                │
┌───────────────┴──────────────┐
│     内部数据流层（MediaPipe）    │
│  负责承接编码端输出的音视频数据  │
│  提供给多路 Session 并行读取     │
│  保证读取行为不影响编码端实时性  │
└──────────────────────────────┘

层间关系简述

• Service 管理多实例、多端口、多路服务运行。
• Session 层负责对每个连接进行 RTSP 交互与状态控制。
• 媒体传输层专注 RTP 输出，不处理会话逻辑。
• 内部数据流层与编码端对接，是整个服务的媒体核心处理区。

核心能力集中在三部分：

• 媒体数据流的实时分发
• RTP 媒体输出
• RTSP Session 的轻量级状态管理

而采集、编码、格式控制仍由推流 SDK 完成，轻量级 RTSP 服务只负责 “把编码好的数据可靠且低延迟地送出去”。

4. 性能侧的关键技术点

轻量级 RTSP 服务的性能核心并不在“RTSP 协议本身”，而在 数据路径的组织方式、媒体传输策略，以及端到端链路的简化设计。 其设计目标是：尽可能缩短编码端到播放端的距离，减少中间环节带来的延迟与不确定性。

4.1 如何实现 100–200ms 级的低延迟？

（1）缩短数据链路：编码输出直达传输层

SDK 内部将采集、编码与媒体传输解耦后，使媒体数据能够以非常直接的方式进入 RTSP 传输通道：

• 中间不做额外的数据拷贝
• 不进行格式转换
• 减少与系统内核的交互
• 不设置过深缓冲

这样能保证编码端输出的视频数据几乎“即时”流向 RTP 发送端。

结果：减少延迟，提高实时性。

（2）RTP 传输层按实时优化策略构建

在 RTP 发送部分，SDK 优化了多个关键点：

• 直接从内部媒体数据流中按需读取
• 保持 NALU（或音频帧）粒度的封装策略，避免引入额外拆分
• 时间戳与编码侧保持同步，减少 jitter
• 合理的丢包容忍与快速恢复策略，避免播放端出现拖累或卡顿

这些优化都是围绕“实时播放”场景，而不是追求协议的复杂功能性。

（3）省掉整个服务器中转环节

典型延迟差异来自架构不同：

传统模式：

设备 → 推流到服务器 → 服务器转 RTSP/RTMP → 播放端

轻量级 RTSP：

设备自身 = 采集 + 编码 + RTSP 输出

省掉了：

• 网络跳数
• 服务端处理
• 转封装
• 等待缓存

意味着延迟天然比“设备 → 服务器 → 客户端”模式低几十毫秒以上。

本质：减少节点、减少拐点，就是减少延迟。

4.2 为什么更适合低并发场景？

轻量级 RTSP 服务主打“边缘设备实时输出”，而不是承担“中心分发服务器”的角色。 因此影响并发能力的关键因素是设备本身，而非协议本身：

• 编码器输出能力（通常单路）
• 多会话同时读取媒体数据带来的调度开销
• RTP 发送线程的负载
• 移动设备/嵌入式设备的 CPU 与功耗限制
• 操作系统对网络 socket 的约束

综合考虑到这些因素，轻量级 RTSP 服务的定位非常明确：

它不是大并发分发中心，而是一台“可随拿随用的本地媒体节点”。

实际场景表现：

• 1～5 路并发 → 高度稳定、延迟低、负载轻
• 5 路以上 → 取决于 CPU、平台和帧率

这非常适合以下设备：

• 工业摄像头
• AI Box
• 行车记录 / 执法仪
• Android/iOS 移动端
• 机器人 / AGV
• 单点摄像头 / IoT 节点

换句话说：

轻量级 RTSP 更像“每个设备自己带一个小型流媒体能力”，而不是 Nginx、SRS 这种集中式服务。

5. 与传统独立 RTSP Server 的差异

轻量级 RTSP 服务与 Nginx-RTMP 等传统独立媒体服务器，本质上是两类完全不同的系统形态。 前者面向 单设备的实时输出能力，后者面向 集中式媒体分发平台。 因此，它们在多个方面呈现出明显不同的设计倾向：

两类架构的本质差异

• 独立 RTSP Server 的定位是： “媒体中心节点，用于统一接入和大规模分发。”
• 轻量级 RTSP 服务 的定位是： “让每个设备自身成为一个小型的实时媒体源节点。”

二者不是互相替代，而是分别适用于：

• 集中式 vs 边缘式
• 高并发媒体服务 vs 单设备实时输出
• 服务器业务 vs 端侧/设备侧业务

轻量级 RTSP 服务的优势在于：

让设备本身具备 RTSP 服务能力，减少延迟、减少节点、减少部署成本。

而独立服务的优势在于：

集中化管理、可扩展、适合百路以上的统一分发需求。

两者在大型系统中甚至可以协同使用。

6. 典型落地场景（工程视角）

轻量级 RTSP 服务的优势在于： 无需额外服务器、延迟低、跨平台一致、部署简单。 因此非常适合集成在“设备侧 / 端侧”的场景中，让设备本身就成为一个可直接拉流的实时媒体源。

以下是工程实践中最常见的几类应用：

6.1 AI 摄像头 / 机器视觉终端

在 AI 摄像头、工业视觉相机等设备上，常见数据链路为：

视频采集 → 本地编码（H.264 / H.265） → 轻量级 RTSP 服务 → 上位机或算法端读取

典型特点：

• 上位机、AI Box、NVR 直接拉取设备的实时流
• 无需 RTMP/HTTP-FLV 服务器参与
• 端到端路径极短，适合集成在工业检测、机器人视觉等强调 低延迟反馈 的场景

对于需要毫秒级响应的生产线控制来说，这类架构具备非常明显的工程优势。

6.2 内网教学、示教与监控场景

在封闭局域网或专用网络中，轻量级 RTSP 服务让任意终端都可以变成本地流媒体源。

常见应用：

• 智慧教室：教师端设备开启 RTSP 服务，学生端平板或 PC 即可直接预览
• 医疗示教场景：术台侧摄像设备在局部网络内实时广播，示教室无延迟观看
• 机房、实验室监控：无需专用摄像头，普通 PC/平板即可作为实时画面源

这些场景通常并发不高，但对 部署速度、稳定性、延迟 有强需求，轻量级 RTSP 正好满足。

6.3 工业现场设备（PLC、产线设备、机器人等）

在工业设备中，对系统稳定性、闭环网络、运维成本有严格要求。

使用轻量级 RTSP 服务的典型方式：

• 嵌入式 ARM Linux 设备本身就可以开启 RTSP 服务
• 无需额外流媒体服务器或转发节点
• 在本地封闭网络中运行，安全性更高、维护成本更低

这类设备通常要求 7×24 小时运行、延迟低、并发少，轻量化架构天然契合。

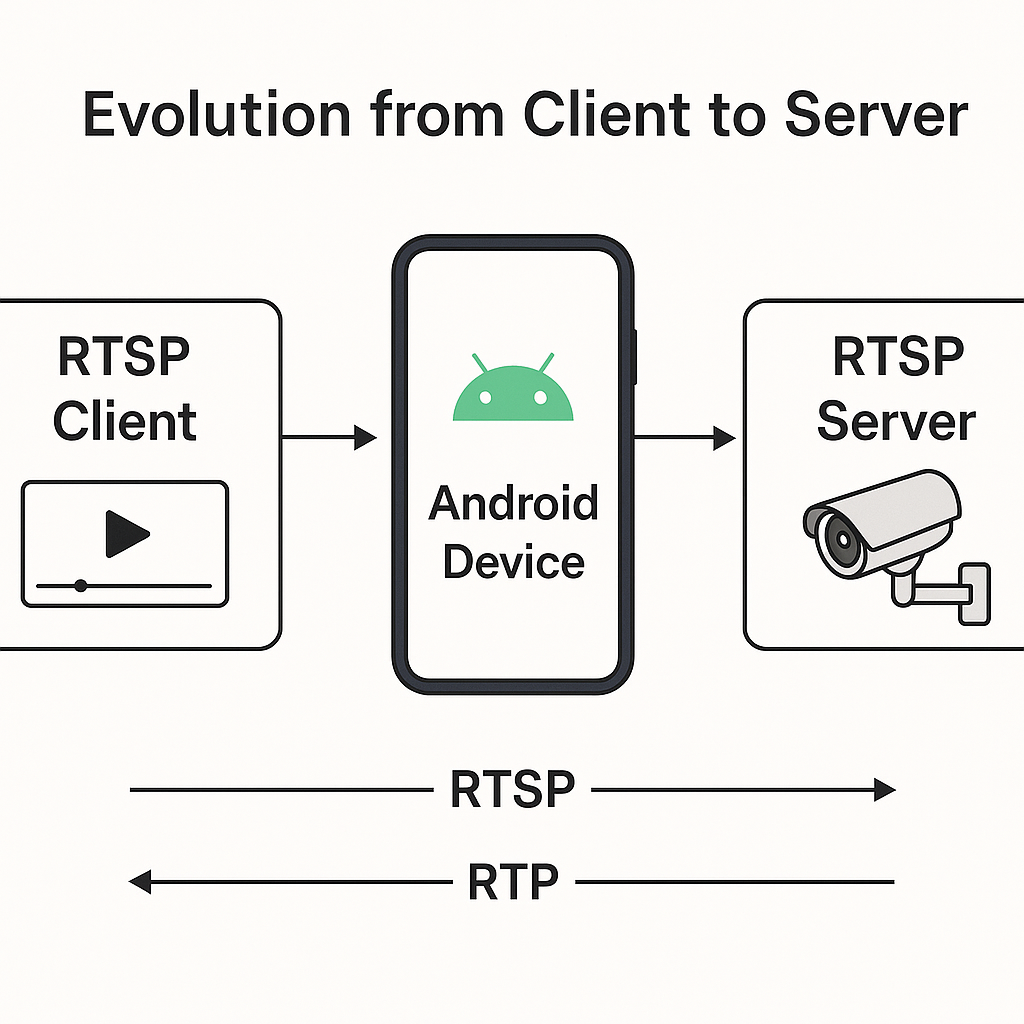

6.4 移动设备场景（Android / iOS）

移动端集成轻量级 RTSP 服务后，手机、Pad、手持终端可以直接作为实时摄像设备使用：

• 工地巡检
• 移动应急安防取证
• 医疗查房
• 校园/会议中的移动拍摄
• 临时监控、临时画面共享

用户只需根据设备的 IP 和端口即可访问：

rtsp://ip:port/live

无需安装服务器、无需外网、无需复杂配置，随开随用。

7. 轻量级RTSP服务优势总结

从工程实现与实际落地两个维度来看，轻量级 RTSP 服务的价值主要体现在以下几方面：

1. 部署与使用成本极低

轻量级 RTSP 服务作为 SDK 的一部分，无需额外安装流媒体服务器，也没有复杂的配置流程。 在应用启动的同时即可完成服务启动，非常适合快速集成和分发。

2. 集成简单、工程负担小

开发者只需调用少量接口，就能让设备具备 RTSP 输出能力。 这比在系统中单独部署 GStreamer 或 Nginx-RTMP 等组件要轻量得多，也更易于维护。

3. 天然的低延迟链路

媒体数据从编码端直达 RTP 输出，不经过额外中转节点，使设备端到播放端的延迟通常可以稳定在 100–200ms。 对于需要实时反馈的场景，比“推流到服务器 → 再转发”的模式明显更高效。

4. 跨平台一致性强

同一套服务能力可在 Android、iOS、Windows、Linux（含国产化平台）上以一致的方式使用。 对于多端产品或硬件生态项目来说，能显著降低维护与适配成本。

5. 支持多实例并行

同一应用可根据需要开启多路服务，例如多路摄像头、多画面监控、多模块独立输出等。 这种灵活性使其在复杂设备（AI Box、智能摄像头、机器人）中具有更强的实用价值。

6. 与内网环境高度契合

轻量级 RTSP 服务天然适配封闭网络和局域网：

• 不需要公网
• 不依赖 NAT 穿透
• 不需要额外防火墙策略
• 网络路径短、链路可控

这正是工业、安防、教育、医疗等专网场景的典型需求。

8. 适合的客户类型（工程 / 产品定位）

轻量级 RTSP 服务的定位并非替代中心服务器，而是让“设备本身”具备媒体输出能力，成为一个可随时被访问的实时视频节点。 因此它特别适合部署在端侧、设备侧、嵌入式环境，作为系统架构中的前端实时媒体源。

典型客户与设备类型包括：

• AIoT 与智能硬件厂商：摄像头、智能终端、边缘节点需要在本地直接输出实时视频。
• 工业制造与机器视觉设备：对延迟敏感、部署环境封闭、对服务器依赖弱。
• 安防摄像头 / OEM 厂商：设备侧直接提供拉流能力，减少对 NVR/SVR 的耦合。
• 教育录播、示教系统：在局域网内快速共享实时画面，不依赖外部服务器。
• 医疗远程示教 / 手术辅助：强调高实时性与专网部署能力。
• 机器人 / AGV / 巡检设备：设备必须实时上报画面给上位机进行调度与控制。
• 无人机 / 低空经济设备：强实时性 + 设备端输出，是轻量级 RTSP 的天然应用场景。
• Android / iOS 端侧应用：让移动设备瞬间具备“内网实时摄像头”能力。

这些场景的共同点是：

实时、轻量、无需服务器、可在本地网络直接分发。

核心定位：边缘媒体节点

轻量级 RTSP 并不仅仅是一个协议接口，而是一种架构能力：

让编码端直接成为“媒体服务节点”，从而减少网络跳数、降低系统复杂度、降低延迟。

它在系统中的角色是：

• 在边缘侧生成实时媒体流
• 通过最短路径送达上位机或其他设备
• 作为整个系统的视频入口，而非中间件

这使它特别适合 “设备数量多而分散、延迟要求高、运维成本必须低” 的行业应用。

总结

轻量级 RTSP 服务的价值不在于“替换传统 RTSP 服务器”，而在于：

• 让每一个设备具备原生的媒体输出能力
• 以最短路径实现低延迟
• 在多平台、多架构环境中保持一致行为
• 降低部署与运维难度
• 让端侧实时能力变得标准化、可规模化落地

它是一套真正意义上的 “端侧实时媒体基础设施”。 在 AIoT、工业、安防、低空经济、医疗教育等越来越强调边缘实时性的领域，它有着非常天然的使用场景和成长空间。
