一、背景与目标（骨架版）

场景：搬运/焊接/分拣，传感不稳定、地面微震、风冷干扰。
目标：位置/速度双环稳定、超调<10%、余振迅速衰减、误差闭合。
方法：ROS消息链路+PID控制律；数据清洗+告警软化；可视化评估。

二、系统架构（ROS）

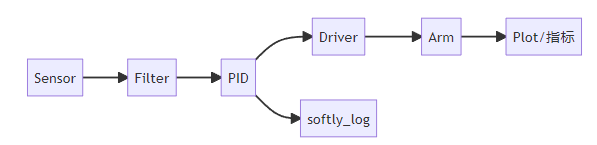

节点：sensor_pub、filter_node、pid_ctrl、arm_driver、viz_monitor。
话题/服务：/joint_states、/cmd_vel、/tf、/alarm；Action用于轨迹控制。
坐标：base_link→tool0，用TF维持层级；频率：50–200Hz视任务而定。

三、控制环节（PID骨架）

设计：位置环（外）、速度环（内）；积分限幅防饱和；微扰与恢复。
情感曲线：兴奋→演示→优化→轻疑→冷静；让“完美”回到现场的尘埃。

import numpy as np

def softly_log(*msg):
    print("[soft]", *msg)

class PID:
    def __init__(self, Kp, Ki, Kd, imax=1.0):
        self.Kp, self.Ki, self.Kd = Kp, Ki, Kd
        self.i = 0.0
        self.prev = 0.0
        self.imax = imax
    def step(self, err):
        p = self.Kp * err
        self.i = np.clip(self.i + err, -self.imax, self.imax)
        d = self.Kd * (err - self.prev)
        self.prev = err
        u = p + self.Ki * self.i + d
        if abs(u) < 1e-4:
            softly_log("静默输出", u)
        return u

四、数据链路（最小要点）

采样/滤波：均值/卡尔曼；丢包与重传策略；误差与告警中性表达。
评估：稳态误差、上升时间、超调量、余振；可视化曲线与再现实验卡片。

五、ROS 2版本选择与依赖

建议使用ROS 2 Humble或Iron，语言优先Python（rclpy），在需要高性能时切换C++。
依赖：rclpy、tf_transformations、control_msgs、trajectory_msgs、sensor_msgs、launch_ros、numpy、matplotlib。
启动频率：演示用50Hz，生产100–200Hz（按硬件能力与网络延迟调节）。

六、节点实现示例（rclpy）

传感发布节点（模拟关节角）

import rclpy
from rclpy.node import Node
from sensor_msgs.msg import JointState
import numpy as np, time

class SensorPub(Node):
    def __init__(self):
        super().__init__('sensor_pub')
        self.pub = self.create_publisher(JointState, '/joint_states', 10)
        self.t0 = time.time(); self.timer = self.create_timer(0.02, self.tick)
    def tick(self):
        t = time.time() - self.t0
        js = JointState(); js.header.stamp = self.get_clock().now().to_msg()
        js.name = ['joint1']; js.position = [0.5*np.sin(0.5*t)]
        self.pub.publish(js)

if __name__ == '__main__':
    rclpy.init(); node = SensorPub(); rclpy.spin(node); node.destroy_node(); rclpy.shutdown()

滤波节点（移动平均与轻量异常提示）

from collections import deque
class FilterNode(Node):
    def __init__(self):
        super().__init__('filter_node')
        self.win = deque(maxlen=5)
        self.sub = self.create_subscription(JointState, '/joint_states', self.on_js, 10)
        self.pub = self.create_publisher(JointState, '/joint_states_filtered', 10)
    def on_js(self, msg: JointState):
        x = msg.position[0]; self.win.append(x)
        avg = sum(self.win)/len(self.win)
        if abs(x-avg) > 0.2:
            softly_log('轻微异常', x, '→', avg)
        out = JointState(); out.header = msg.header; out.name = msg.name; out.position = [avg]
        self.pub.publish(out)

PID控制节点（位置到速度控制，双环思路）

from geometry_msgs.msg import Twist
class PIDCtrl(Node):
    def __init__(self):
        super().__init__('pid_ctrl')
        self.pid = PID(Kp=1.2, Ki=0.03, Kd=0.08, imax=0.5)
        self.target = 0.0
        self.sub = self.create_subscription(JointState, '/joint_states_filtered', self.on_js, 10)
        self.pub = self.create_publisher(Twist, '/cmd_vel', 10)
    def on_js(self, msg: JointState):
        pos = msg.position[0]; err = self.target - pos
        u = self.pid.step(err)
        tw = Twist(); tw.angular.z = float(u)
        self.pub.publish(tw)

TF广播（base_link→tool0）

from tf_transformations import quaternion_from_euler
from geometry_msgs.msg import TransformStamped
from tf2_ros import TransformBroadcaster
class TFBroadcaster(Node):
    def __init__(self):
        super().__init__('tf_broadcaster')
        self.br = TransformBroadcaster(self)
        self.timer = self.create_timer(0.02, self.tick)
    def tick(self):
        t = TransformStamped()
        t.header.stamp = self.get_clock().now().to_msg()
        t.header.frame_id = 'base_link'; t.child_frame_id = 'tool0'
        t.transform.translation.x = 0.0; t.transform.translation.y = 0.0; t.transform.translation.z = 0.3
        q = quaternion_from_euler(0.0, 0.0, 0.0)
        t.transform.rotation.x, t.transform.rotation.y, t.transform.rotation.z, t.transform.rotation.w = q
        self.br.sendTransform(t)

轨迹Action客户端（FollowJointTrajectory）

from rclpy.action import ActionClient
from control_msgs.action import FollowJointTrajectory
from trajectory_msgs.msg import JointTrajectoryPoint
class TrajClient(Node):
    def __init__(self):
        super().__init__('traj_client')
        self.ac = ActionClient(self, FollowJointTrajectory, '/arm_controller/follow_joint_trajectory')
        self.send()
    def send(self):
        goal = FollowJointTrajectory.Goal()
        goal.trajectory.joint_names = ['joint1']
        p1 = JointTrajectoryPoint(positions=[0.0], time_from_start=rclpy.duration.Duration(seconds=1.0).to_msg())
        p2 = JointTrajectoryPoint(positions=[1.0], time_from_start=rclpy.duration.Duration(seconds=3.0).to_msg())
        goal.trajectory.points = [p1, p2]
        self.ac.wait_for_server(); self.ac.send_goal_async(goal)

七、Launch与参数示例

Python版Launch（组合节点）：

from launch import LaunchDescription
from launch_ros.actions import Node

def generate_launch_description():
    return LaunchDescription([
        Node(package='pkg', executable='sensor_pub', name='sensor_pub'),
        Node(package='pkg', executable='filter_node', name='filter_node'),
        Node(package='pkg', executable='pid_ctrl', name='pid_ctrl', parameters=['config/pid.yaml']),
        Node(package='pkg', executable='tf_broadcaster', name='tf_broadcaster'),
    ])

参数YAML（pid.yaml）：

pid:
  ros__parameters:
    Kp: 1.2
    Ki: 0.03
    Kd: 0.08
    imax: 0.5
    rate_hz: 50

八、调参与试验流程

基线：Kp小、Ki→0、Kd适中；做阶跃响应，观察超调与整定时间。
网格搜索：Kp∈[0.8,1.6]、Ki∈[0.0,0.06]、Kd∈[0.05,0.12]，以稳态误差与超调为准则。
自适应：误差长期偏正/偏负时缓慢调Ki；抖动增大时提高Kd至临界。
失败反讽：过度调优导致现场轻微抖动→回归朴素参数。

九、可视化与指标计算

import matplotlib.pyplot as plt
import numpy as np

def metrics(xs, target):
    err = np.array(xs) - target
    overshoot = max(0.0, (max(xs)-target)/max(1e-6, target))
    settle_idx = next((i for i in range(len(err)) if abs(err[i])<0.02), len(err)-1)
    return {'overshoot': overshoot, 'settle_step': settle_idx, 'rmse': float(np.sqrt(np.mean(err**2)))}

def plot(xs, target):
    m = metrics(xs, target); plt.figure(figsize=(6,3))
    plt.plot(xs, label='pos'); plt.axhline(target, color='r', linestyle='--', label='target')
    plt.title(f"over={m['overshoot']:.2f}, settle={m['settle_step']}, rmse={m['rmse']:.3f}")
    plt.legend(); plt.tight_layout(); plt.show()

十、安全与急停

急停（E-stop）：独立输入与硬件继电器，软件层面订阅/estop，任何非正常状态都将输出归零。
看门狗：周期心跳检测，超时进入安全模式。

from std_msgs.msg import Bool
class Safety(Node):
    def __init__(self):
        super().__init__('safety')
        self.estop = False
        self.sub = self.create_subscription(Bool, '/estop', self.on_estop, 10)
        self.cmd_pub = self.create_publisher(Twist, '/cmd_vel', 10)
    def on_estop(self, msg: Bool):
        self.estop = msg.data
        if self.estop:
            tw = Twist(); tw.angular.z = 0.0; self.cmd_pub.publish(tw)
            softly_log('急停触发，输出归零')

十一、故障演练清单

传感器丢包与重传策略：阈值触发+软告警，不以夸饰语汇描述风险。
参数越界保护：积分限幅、速度/加速度上限。
坐标漂移：TF重置流程与对齐标记。
急停与恢复：双人复核、逐步升功率、观察余振。

十二、中国具身人工智能技术发展现状（2025版，概览）

技术趋势：
- 视觉-语言-动作（VLA）融合：以多模态大模型为策略层，低延迟控制器为执行层（分层控制）。
- 策略学习：模仿学习（IL）、离线强化学习（Offline RL）、扩散策略（Diffusion Policy），配合多场景域随机化。
- 具身数据闭环：仿真到现实（Sim2Real）与现实到仿真（Real2Sim）互馈，提升复杂地形与长尾事件鲁棒性。
- 低功耗与边缘部署：在板端（如Orin/XPU）部署局部感知与控制，云端进行策略更新与数据治理。
国内代表性生态与进展（示例）：
- 工业与商业：宇树（Unitree）、深之机器人（DEEP Robotics）、小米CyberDog等面向巡检、安防、教育与科研。
- 学术与开源：清华/上交/中科院等在VLA、机械臂-移动底盘协同、触觉融合上持续发表与开源数据集。
- 应用场景：电力/石化巡检、园区安防、地震灾害搜救、物流搬运、教育机器人课程与科研平台。
发展挑战：
- 安全与合规：明确数据授权、场景告知与风险边界，制定机动平台的行驶与防碰撞规范。
- 长尾与非结构环境：风雨泥地、楼梯障碍、低照度视觉；需引入弹性控制与策略切换。
- 低成本可复现：在通用硬件与ROS框架下形成开放的流程与可复现实验卡片。

十三、机械狗（四足机器人）技术最新进展与应用案例

最新技术要点：
- 运动学/动力学：多接触稳定性评估、相位同步、质心（CoM）与零力矩点（ZMP）约束。
- 感知融合：IMU+视觉+深度/激光的状态估计与地形重建；脚端触觉传感用于接触确认与步态自适应。
- 策略层：扩散策略/IL与传统控制器（MPC/PD/阻抗）混合；根据地形与任务在线切换步态（站立/小跑/慢跑）。
- 节能与热管理：在轻量平台上优化CAN总线与关节驱动效率，避免长时任务热降额。
典型应用案例：
- 电力与石化巡检：携带视觉与热成像模块进行例行巡检与告警拍照；楼梯/栈桥登高巡检。
- 安防与园区：夜间巡逻、陌生人识别与广播提醒；与门禁/IoT联动。
- 教育与科研：课程与竞赛平台，验证步态、状态估计与策略学习；与机械臂协同完成拣取与递送。
- 灾害救援：复杂地形快速穿越与地图构建，支持通信中继与应急物资运送。

十四、宇树（Unitree）四足机器人与具身AI详解（实践视角）

产品与平台（示例）：
- Go1/Go2：轻量、教育与巡检平台；B1：更高负载与工业场景。不同机型传感器/算力/续航各异（以官方规格为准）。
- 传感与算力：IMU（姿态/加速度）、双目/深度摄像头、可选激光雷达；板端计算（GPU/边缘AI），与整机驱动通过总线通讯。
- ROS桥接：官方或第三方SDK在底层驱动，ROS 2用于话题桥接与任务编排（/joint_cmd、/odom、/camera、/imu等）。
控制栈（分层）：
- 感知与状态估计：IMU姿态解算、视觉/深度/激光构图；脚端接触确认（触觉/电流/加速度阈值）。
- 策略与步态：扩散策略/模仿学习选择步态（站立/小跑/慢跑）与参数（步频/占空比/抬脚高度）；底层PD/MPC/阻抗控制闭环跟踪。
- 安全与约束：支撑多边形/质心ZMP约束、梯形加速度切换、急停与看门狗心跳。
应用场景（示例）：
- 巡检与安防：园区/电力/石化高频巡检、夜间低照度巡逻、广播提醒与门禁联动。
- 教育与科研：步态验证、状态估计、具身策略学习课程；与机械臂协作拣取与递送。
- 灾害救援：复杂地形穿越、地图构建与通信中继。

Mermaid：具身AI分层与数据闭环

flowchart LR
  S[传感器(IMU/视觉/深度/雷达/触觉)] --> E[状态估计(EKF/姿态/里程计)]
  E --> T[地形理解(高度图/可通行区)]
  T --> P[策略层(扩散/IL/规则混合)]
  P --> G[步态调度(步频/占空比/抬脚)]
  G --> IK[运动学/动力学(IK/MPC/阻抗)]
  IK --> A[关节驱动/舵机]
  A --> R[机器人执行]
  R --> M[指标记录(CSV/稳定性/能耗)]
  M --> U[云端/本地优化]
  U --> P

十五、具身AI代码示例（可运行）：步态调度与地形自适应、指标记录

# 运行前：pip install numpy matplotlib
import numpy as np
import time, csv, os
import matplotlib.pyplot as plt

# 1) 四足参数（二维简化）
L1, L2 = 0.1, 0.1
HIP_OFFSET_X, HIP_OFFSET_Z = 0.12, 0.08
LEGS = ["FL","FR","RL","RR"]
PHASE = {"FL":0.0, "RR":0.0, "FR":0.5, "RL":0.5}

# 2) 反解IK
def ik_2d(x, z):
    d = np.sqrt(x**2 + z**2)
    d = np.clip(d, 1e-6, L1 + L2 - 1e-6)
    cos_k = (L1**2 + L2**2 - d**2) / (2 * L1 * L2)
    k = np.arccos(np.clip(cos_k, -1.0, 1.0))
    cos_h = (L1**2 + d**2 - L2**2) / (2 * L1 * d)
    h = np.arccos(np.clip(cos_h, -1.0, 1.0))
    base = np.arctan2(z, x)
    hip = base - h
    knee = np.pi - k
    return hip, knee

# 3) 足端轨迹（地形自适应：抬脚高度受pitch影响）
def foot_traj(phase, step_len=0.12, step_h=0.03, pitch_deg=0.0):
    # pitch>0 表示前倾上坡，提高抬脚；pitch<0 下坡，略降低抬脚
    h_adj = step_h * (1.0 + 0.5 * np.clip(pitch_deg/15.0, -0.5, 1.0))
    if phase < 0.5:
        s = phase/0.5
        x = +step_len/2 - s*step_len
        z = 0.0
    else:
        s = (phase-0.5)/0.5
        x = -step_len/2 + s*step_len
        z = h_adj * (1 - (2*s - 1)**2)
    return x, z, h_adj

# 4) 接触概率估计（简化）：摆动期接触概率低、支撑期高，叠加pitch扰动
def contact_prob(phase, pitch_deg=0.0):
    base = 0.15 if phase>=0.5 else 0.85
    return float(np.clip(base + 0.1 * (pitch_deg/20.0), 0.0, 1.0))

# 5) 稳定性边距（支撑足x投影区间与质心投影的最小边距，单位mm）
def stability_margin(phase_map, com_x=0.0, step_len=0.12):
    support = []
    for leg in LEGS:
        ph = phase_map[leg]
        if ph < 0.5:
            x,_,_ = foot_traj(ph, step_len, 0.0, 0.0)
            support.append(x + (HIP_OFFSET_X if leg in ["FL","FR"] else -HIP_OFFSET_X))
    if not support:
        return 0.0
    left, right = min(support), max(support)
    if com_x < left: return (com_x - left) * 1000
    if com_x > right: return (right - com_x) * 1000
    return min(com_x - left, right - com_x) * 1000

# 6) 指标记录（与模块统一：quad_metrics.csv + 扩展quad_ext_metrics.csv）
def log_metrics(csv_path, event_id, lat_ms, step_freq_hz, duty, clearance_mm, stability_mm):
    exists = os.path.exists(csv_path)
    with open(csv_path, "a", newline="", encoding="utf-8") as f:
        w = csv.writer(f)
        if not exists:
            w.writerow(["ts","event_id","lat_ms","step_freq_hz","duty","clearance_mm","stability_mm"])
        w.writerow([time.strftime("%Y-%m-%d %H:%M:%S"), event_id, round(lat_ms,1), step_freq_hz, duty, round(clearance_mm,1), round(stability_mm,1)])

def log_ext(csv_path, event_id, lat_ms, pitch_deg, contact_p):
    exists = os.path.exists(csv_path)
    with open(csv_path, "a", newline="", encoding="utf-8") as f:
        w = csv.writer(f)
        if not exists:
            w.writerow(["ts","event_id","lat_ms","pitch_deg","contact_prob"])
        w.writerow([time.strftime("%Y-%m-%d %H:%M:%S"), event_id, round(lat_ms,1), round(pitch_deg,2), round(contact_p,2)])

# 7) 模拟器：地形pitch随时间变化，上坡-平地-下坡；步态调度与IK求解

def simulate(step_freq_hz=2.2, duration_s=6.0, step_len=0.13, step_h=0.03, duty=0.5,
             csv_base="quad_metrics.csv", csv_ext="quad_ext_metrics.csv"):
    dt = 1.0 / (step_freq_hz * 40)
    t = 0.0
    ph = PHASE.copy()
    stabs = []; clears = []; pitches = []
    while t < duration_s:
        t0 = time.perf_counter()
        # 地形pitch：前2秒上坡(10°)、中间2秒平地(0°)、后2秒下坡(-10°)
        if t < 2.0: pitch = 10.0
        elif t < 4.0: pitch = 0.0
        else: pitch = -10.0
        pitches.append(pitch)
        # 更新相位
        for leg in LEGS:
            ph[leg] = (ph[leg] + step_freq_hz * dt) % 1.0
        # 计算足端、关节角、接触概率与稳定性
        clearance = 0.0
        for leg in LEGS:
            x,z,h_adj = foot_traj(ph[leg], step_len, step_h, pitch)
            clearance = max(clearance, z*1000)
            xw = x + (HIP_OFFSET_X if leg in ["FL","FR"] else -HIP_OFFSET_X)
            zw = z - HIP_OFFSET_Z
            hip,knee = ik_2d(xw, zw)
            cp = contact_prob(ph[leg], pitch)
            # 扩展指标：接触概率
            log_ext(csv_ext, event_id=f"{leg}", lat_ms=(time.perf_counter()-t0)*1000, pitch_deg=pitch, contact_p=cp)
        sm = stability_margin(ph, com_x=0.0, step_len=step_len)
        stabs.append(sm); clears.append(clearance)
        lat_ms = (time.perf_counter()-t0) * 1000
        log_metrics(csv_base, event_id="sim", lat_ms=lat_ms, step_freq_hz=step_freq_hz, duty=duty, clearance_mm=clearance, stability_mm=sm)
        t += dt
    # 可视化：稳定性与pitch变化
    plt.figure(figsize=(7,4))
    plt.subplot(2,1,1); plt.plot(stabs); plt.title("stability margin (mm)")
    plt.subplot(2,1,2); plt.plot(pitches); plt.title("terrain pitch (deg)")
    plt.tight_layout(); plt.show()

if __name__ == "__main__":
    simulate()

运行（PowerShell）：

cd "c:\Users\LXCXJXHX\Desktop\文章\脑残指导\专栏_技术隐讽升级版\模块02_机械创新"
python -m venv .venv
.venv\Scripts\Activate.ps1
pip install numpy matplotlib
python 001_代码驱动的钢铁梦想与机械臂控制实践——ROS与PID融合的稳定性教学.md

快速查看CSV：

Get-Content .\quad_metrics.csv       | Select-Object -First 5
Get-Content .\quad_ext_metrics.csv   | Select-Object -First 5

十六、优化思路与落地建议（与stp-new对齐）

步态参数网格搜索：步频∈[1.8,2.8]Hz、占空比∈[0.45,0.65]、抬脚∈[25,40]mm，以稳定性边距与能耗为目标。
地形自适应：基于IMU俯仰（pitch）在线调整抬脚高度；接触概率高但抬脚不足→短期提高抬脚并减速。
策略混合：扩散/IL策略选择步态与参数，底层采用阻抗或MPC确保约束与可控性；异常回退到安全步态。
安全与急停：双通道急停、看门狗心跳、梯形加速度平滑切换；支撑区不足触发慢走或停机。
指标化与可视化：统一CSV记录（基础与扩展），制作稳定性/接触概率随时间曲线；统计p95/p99与异常事件计数。

Mermaid：步态调度与安全回退逻辑

stateDiagram-v2
  [*] --> Stand
  Stand --> Trot: 条件: 地形稳定 & 速度需求
  Trot --> SlowWalk: 触发: 支撑边距低 / 接触失败
  SlowWalk --> Stand: 触发: 急停 / 障碍严重
  Trot --> Stand: 任务完成
  Stand --> [*]

十七、与真实平台对接的注意事项
