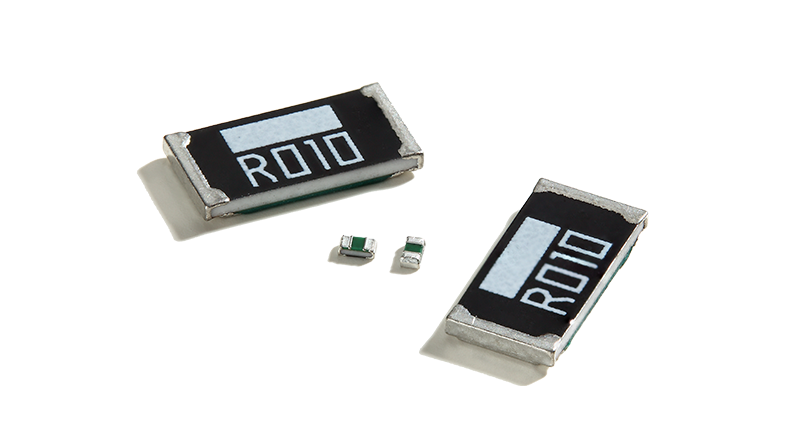

国巨PE0612车规电流传感电阻器系列是精密、高可靠、AEC-Q200认证的电流采样方案

PE0612系列是YAGEO面向汽车电子推出的0612尺寸（1.6mm×3.2mm）金属合金电流检测电阻，全系列均通过AEC-Q200Rev-D认证，可在-55℃~+170℃的环境中保持长期稳定性，适用于BMS、EPS、OBC、逆变器、车灯驱动等车载高功率模块的电流采样与保护。可以说，国巨PE0612车规电流传感电阻器系列是精密、高可靠、AEC-Q200认证的电流采样方案。

技术亮点

•金属合金板+无铅铜端子，极低热电势(<1µV/℃)

•激光微调阻值，出厂100%自动光学+X-Ray检查

•MSL1，支持260℃回流焊

•符合AEC-Q200Rev-D、RoHS、REACH、无卤素标准

•端子镀层可选Sn或SnCu，兼容SAC305/Sn100C焊料

典型应用

1.新能源乘用车/商用车电池包：PE0612DKF070.5mΩ/1W版本可承受300A脉冲电流，实现0.2%满量程精度。

2.48V轻混电机控制器：PE0612FKE078mΩ/±1%用于相电流采样，与分流放大器配合实现<1%扭矩控制误差。

3.车载充电器PFC级：PE0612FKE7W湿面防护版本在高湿85℃/85%RH条件下1000h漂移<0.5%。

4.LEDMatrix大灯：PE0612FKM070.5Ω检测LED串电流，为MCU提供过流关断信号。

选型与焊接建议

•大电流(>100A)优先选DKF070.5–2mΩ，并保证铜箔散热面积≥100mm²。

•中电流(20–100A)选FKE/FKF075–20mΩ兼顾精度与功耗。

•高阻值信号级检测选FKL/FKM07，注意走线Kelvin连接以降低铜迹压降误差。

•湿面或底盘安装场景，直接选择带“7W”后缀的湿面防护版本。

•回流焊峰值260℃，建议使用氮气或低残氧环境，ΔT<3℃/s避免端子裂纹。

PE0612系列以“一个尺寸覆盖0.5mΩ–1Ω全量程”的思路，为汽车电子提供了从200A主功率回路到1A信号支路的完整电流检测解决方案。无论是对精度极致追求的BMS，还是对成本敏感的车灯/泵类负载，工程师都能在PE0612的八款细分系列中找到合适的AEC-Q200级元件。南山电子是国巨(YAGEO)授权经销商，欢迎咨询选购国巨PE0612车规电流传感电阻器系列。
