“我只是插了个USB转串口线，电脑就黑屏了，再也开不了机……”

“用USB给STM32下载完程序，闻到一股焦糊味，电脑的USB口和主板都坏了……”

在嵌入式开发中，我们几乎每天都在通过USB 下载程序或使用 USB 转串口通信。

为什么仅仅一个 USB 接口，就能烧毁整台电脑？

1

USB电源供应机制

USB 端口的 VBUS 引脚提供恒定 5V 电压，电流能力取决于主机（电脑）USB 控制器：

• USB 2.0：标准 500mA，高功率模式下可达 900mA。
• USB 3.0/3.1：最大 900mA。
• 保护机制：主机端通常集成过流保护（OCP，Over-Current Protection）和热关断（Thermal Shutdown），但阈值因主板而异（如 Intel 芯片组的 1A 阈值）。

在嵌入式开发中，单片机通过 USB 供电时，电流需求包括：

• MCU 核心（~50-200mA）。
• 外围电路（如 LED、传感器、电机驱动，累计可超 300mA）。

如果单片机端出现短路，VBUS 电流可瞬间飙升至数安培，远超 USB 端口的熔断限值，导致端口内部 MOSFET 或保险丝熔断、焊点脱落，甚至波及主板南桥芯片。

2

地电位差

单片机系统使用 独立电源供电（如12V转5V），电脑通过 市电接地。

两者地线电位不一致，当 USB 插入时，会可能出现数伏甚至十几伏的瞬时电位差。

USB 的 GND 与单片机 GND 瞬间拉平，产生高浪涌电流，瞬间冲击 PC 主板 USB 保护管、ESD 二极管、供电 MOSFET，导致接口烧毁。

3

反向供电

MCU 板和 USB 模块都能提供 5V。

若没有防反二极管或隔离措施，插入 USB 时会发生“互供电”。

4

VBUS与GND之间的短路

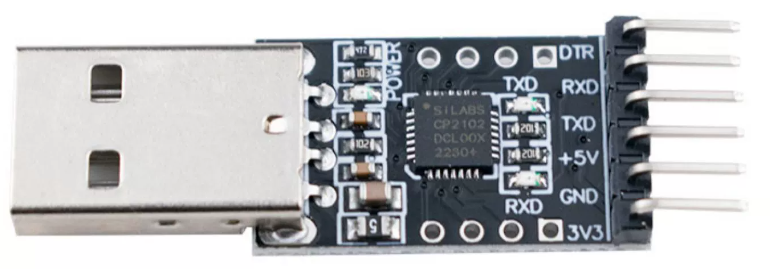

使用一个廉价、未经认证的USB转TTL模块（如CH340、CP2102方案）连接他的树莓派或STM32开发板。

该模块可能为了节省成本，其PCB布局糟糕，VBUS和GND走线间距过近。

在插拔过程中，由于模块外壳不稳固或内部焊点松动，导致VBUS和GND引脚意外接触，形成短路。

在插入电脑的瞬间，电脑USB端口的5V被直接对地短路。

理解了破坏机理，我们就可以有针对性地进行防御。

硬件隔离，最有效的手段

使用隔离USB转串口模块，这是终极解决方案。

这类模块（如ADUM3160、SI860x等芯片构建的模块）在电脑和设备之间通过磁耦合或电容耦合传输信号，完全切断了电气连接（GND环路）。

即使设备端有上百伏的共模电压，也无法传到电脑端。

保护电路设计，在你的设备端增加“保险丝”

如果无法使用隔离方案，在你的嵌入式设备USB入口处添加保护电路至关重要：

• PTC自恢复保险丝：串联在VBUS上。当电流过大时，其电阻急剧升高，限制电流，故障排除后自动恢复。
• TVS二极管：在VBUS-GND、D+-GND、D–GND之间都放置。当出现电压尖峰时，TVS会瞬间钳位，将电压限制在安全范围内。
• ESD防护二极管：防止静电放电的冲击，通常集成了对数据线和电源线的保护。
• Schottky二极管：串联在VBUS上，防止外部电压反向灌入电脑。

操作规范，最后的防线

在连接有外部供电的系统时，先连接USB的GND（或使用专门的地线），让两端的GND电位先平衡，再连接数据线。

一个带有良好保护电路的USB集线器可以充当“替死鬼”，牺牲自己保全主板。

作为一名严谨的嵌入式工程师，我们绝不能抱有侥幸心理。

将“隔离与保护”作为设计准则，在设备和电脑之间建立一道坚固的“防火墙”，是保护我们宝贵开发设备、确保项目顺利进行的重中之重。
