在嵌入式开发的面试中，I2C总线是一个常见的考察内容。面试官通常会问一些关于I2C总线的基础知识、通信原理、常见问题以及调试方法等方面的问题。

以下是我整理的一些常见的I2C总线面试问题及回答。

拓展学习：一文搞懂I2C总线通信、如何检测和解决I2C通信死锁

1

I2C总线的基本原理是什么？

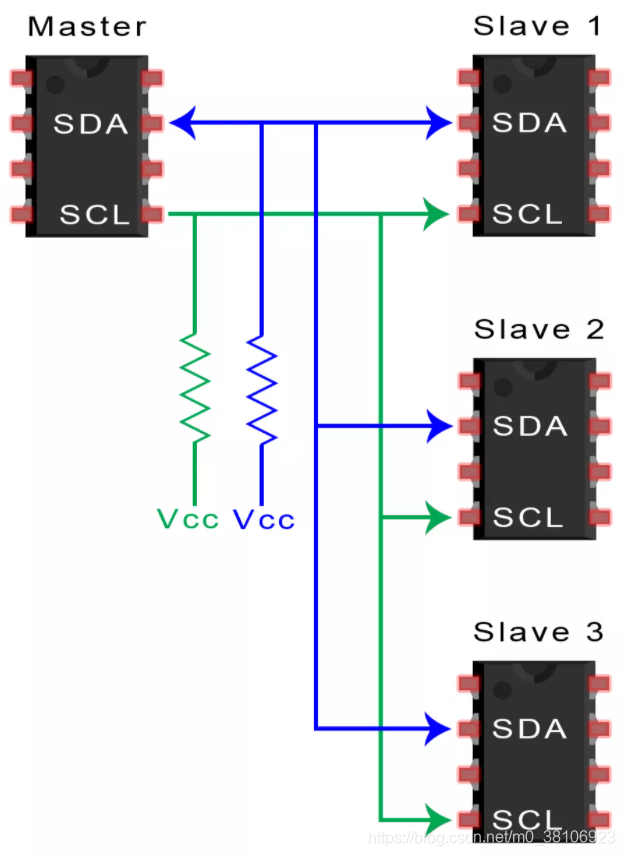

I2C是一种串行通信协议，通常用于在MCU与外部设备（如传感器、显示器等）之间进行通信。

I2C总线有两根信号线：

• SDA（Serial Data Line）：数据线，用于数据的传输。
• SCL（Serial Clock Line）：时钟线，用于同步数据传输的时钟信号。

I2C协议支持多主机模式和多从机模式，通过唯一的设备地址进行通信。

通信是基于主设备发起的，通过“起始位”与“停止位”来标识数据传输的开始与结束。

2

I2C的多主机模式和多从机模式如何工作？

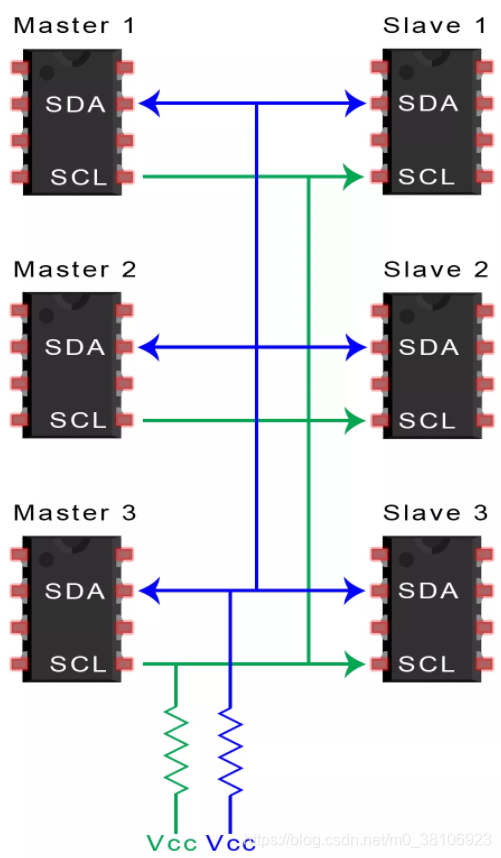

多主机模式：I2C总线允许多个主设备共享同一总线。在多主模式下，任何一个主设备都可以发起通信。

然而，必须确保多个主设备不会同时争用总线，因此需要总线仲裁机制。

多从机模式：多个从设备可以通过唯一的地址进行区分，主设备根据地址选择需要通信的从设备。多个从设备不可以同时发送数据。

3

I2C协议中如何进行设备寻址？

I2C设备通过一个唯一的7位或10位设备地址进行寻址。最常见的是7位地址，地址范围从0x00到0x7F。设备地址通常由制造商定义，并且有些地址是保留的，不能使用。

例如：

• 7位设备地址：0x3F表示设备的地址部分。
• 8位数据传输中的高7位为设备地址，最低位表示读/写操作（0表示写，1表示读）。

设备寻址是通过SDA线发送设备地址来完成的，主设备发送设备地址后，从设备会响应一个ACK（确认）信号。

4

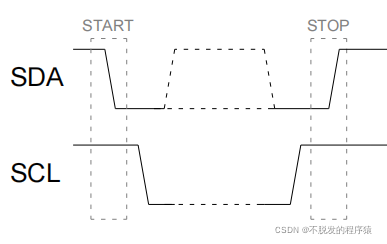

I2C通信中的起始位和停止位是什么？

起始位（Start Condition）：通信开始时，主设备会在SCL为高电平时，将SDA从高电平拉到低电平。此时标志着一个数据帧的开始。

停止位（Stop Condition）：通信结束时，主设备会在SCL为高电平时，将SDA从低电平拉到高电平。此时标志着数据帧的结束。

5

什么是重复START？

在不发送STOP的情况下，重新发送START，用于连续读写（如先写寄存器地址，再读数据），避免总线被其他主抢占。

6

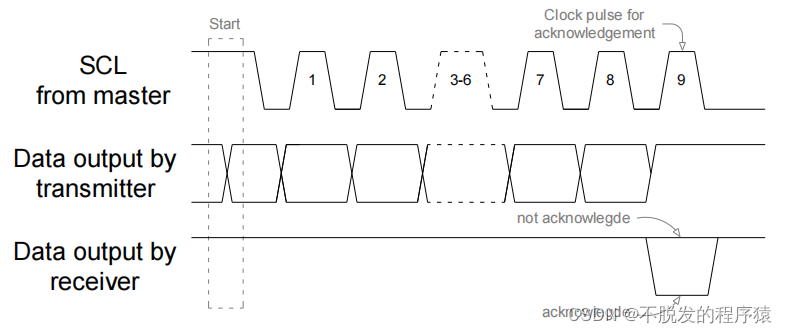

什么是ACK和NACK？从设备如何响应？

每传输一个字节，后面跟随一个应答位。通过将 SDA 线拉低，来允许接收端回应发送端。ACK 为 一个低电平信号，当时钟信号为高时， SDA 保持低电平则表明接收端已成功接收到发送端的数据。

当主机作为发送器件时，如果从机上产生无响应信号（NACK） ，主机可以产生停止信号来退出数据传输，或者产生重复起始信号开始新一轮的数据传输。当主机作为接收器件时，发生无响应信号（NACK） ，从机释放 SDA 线，使主机产生停止信号或重复起始信号。

7

什么是时钟拉伸？它如何工作？

时钟拉伸是I2C的从设备功能：当从设备未准备好（如缓冲满）时，拉低SCL，暂停主设备的时钟，主检测SCL低后等待从设备释放。仅从设备可拉伸，主不能。

8

如果两个从设备地址相同，会发生什么？如何解决？

冲突导致总线混乱（两个设备同时响应，SDA不确定）。

解决：

• 用硬件引脚配置地址（许多芯片支持A0-A2引脚）。

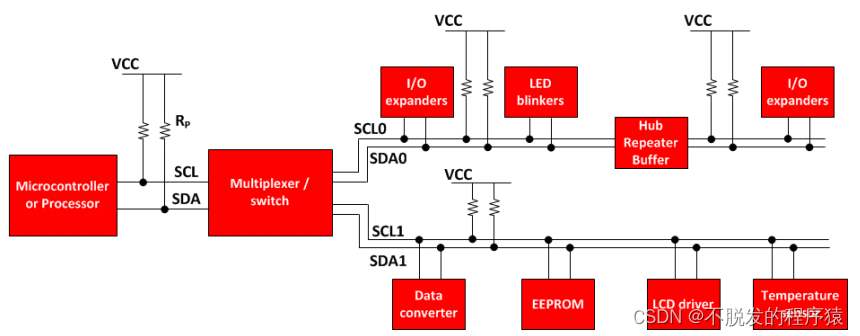

• I2C多路复用器（如TCA9548A，8通道）。
• 软件：动态分配或隔离总线。

9

I2C总线的最大传输距离是多少？影响因素是什么？

标准<1m（取决于速度和电容）；高速模式<10cm。

影响：总线电容（C=εA/d，过多设备增加C）、噪声、EMI。

优化：短线、低速、低电容电缆、差分屏蔽。

10

I2C总线的速度（SCL频率）是多少？

I2C协议支持多种数据传输速度：

• 标准模式：最大100kHz。
• 快速模式：最大400kHz。
• 高速模式：最大3.4MHz。
• 超高速模式：最大5MHz。

不同的设备和应用场景可能会选择不同的速率。

一般来说，高速模式需要确保总线电容较小，并且信号质量较好，否则会导致通信不稳定。

11

I2C总线通信中常见的错误是什么？

常见的I2C通信错误包括：

• 总线锁死：如果主设备在通信过程中没有正确发送停止位或没有检测到从设备的ACK，可能会导致总线处于忙碌状态，无法继续通信。解决方案是通过软件或硬件重置总线。
• ACK丢失：如果从设备没有回应ACK信号，可能表示设备忙、地址错误或连接不良。调试时需要确保设备地址和连接正确。
• 时序问题：I2C的时序非常严格，时钟频率过高、线路噪声、总线电容过大等因素都可能导致通信失败。解决方案是降低时钟频率，检查PCB布局。

12

如何处理I2C总线上的多个设备冲突？

I2C总线允许多个从设备共享同一条SDA和SCL线，因此避免冲突是设计的关键。几个常见的解决方法：

• 设备地址唯一性：每个设备都应有唯一的地址。如果地址重复，可以通过硬件（如接地/拉高地址引脚）或软件调整地址。
• 总线仲裁：在多主机模式下，当两个主设备同时发起通信时，I2C协议会通过时钟同步和信号优先级来进行仲裁，确保只有一个主设备最终成功。
• 拉高电阻：I2C总线使用上拉电阻来保持总线的状态，避免总线的浮空。在长距离或者多个设备时，可能需要调整电阻的值，以确保信号的完整性。

13

如何调试I2C总线问题？

调试I2C总线时，可以采取以下步骤：

• 检查硬件连接：确保SDA和SCL线正确连接，外部拉高电阻是否合适，电源和地是否正常。
• 使用示波器：使用示波器观察SDA和SCL的时序波形。确认信号是否在规定的时序内，特别是时钟频率、起始位和停止位的正确性。
• 设备地址确认：通过检查设备手册，确认从设备的地址是否正确。在I2C通信中，地址是非常关键的。
• 逐步排除法：可以逐步移除或断开部分设备来确认问题所在，逐个确认每个设备的连接情况。
• 使用I2C分析仪：在复杂的应用中，可以使用I2C协议分析仪进行数据包的捕获，帮助找出通信过程中的问题。

14

I2C与SPI的区别是什么？何时选择I2C？

I2C适合多设备、低速场景（如传感器网络），节省引脚；SPI适合高速、点对点（如闪存）。

15

如何实现I2C总线的错误检测与恢复？

常见的错误检测方法包括：

• ACK检测：在发送每个字节后，主设备等待从设备返回ACK。如果没有收到ACK，可以重新发送数据或报告错误。
• 超时机制：设置超时时间，如果在规定时间内没有得到应答，则认为发生错误。
• 硬件复位：如果出现总线锁死等严重错误，可以通过硬件复位I2C控制器来恢复通信。

通过这些方法，可以有效地提高I2C总线通信的可靠性和稳定性。

16

I2C总线上最多能连接多少设备？

理论上，7位寻址支持128地址（0x00-0x7F），但0x00保留广播，实际112个唯一从设备；10位寻址支持1024个（0x80-0xFF扩展）。

实际数量受总线电容限制（<400pF for SM），过多设备增加寄生电容，导致信号衰减。

17

I2C通信中，为什么需要上拉电阻？其阻值如何选择？

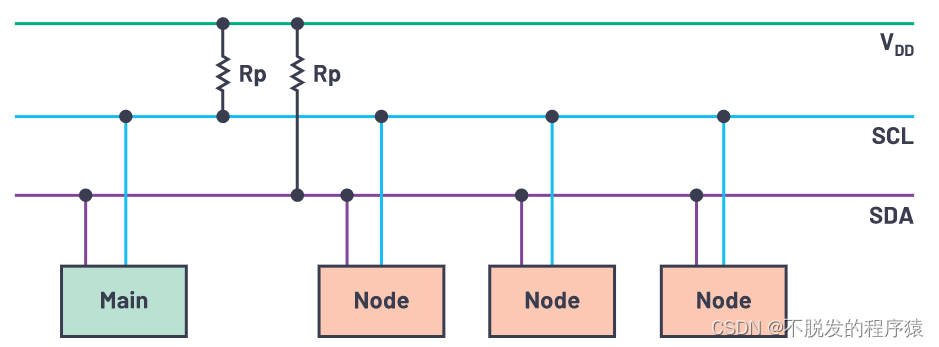

I2C 总线内部使用漏极开路输出驱动器，因此 SDA和 SCL 可以被拉低为低电平，但是不能被驱动为高电平，所以每条线上都要使用一个上拉电阻，默认情况下将其保持在高电平。

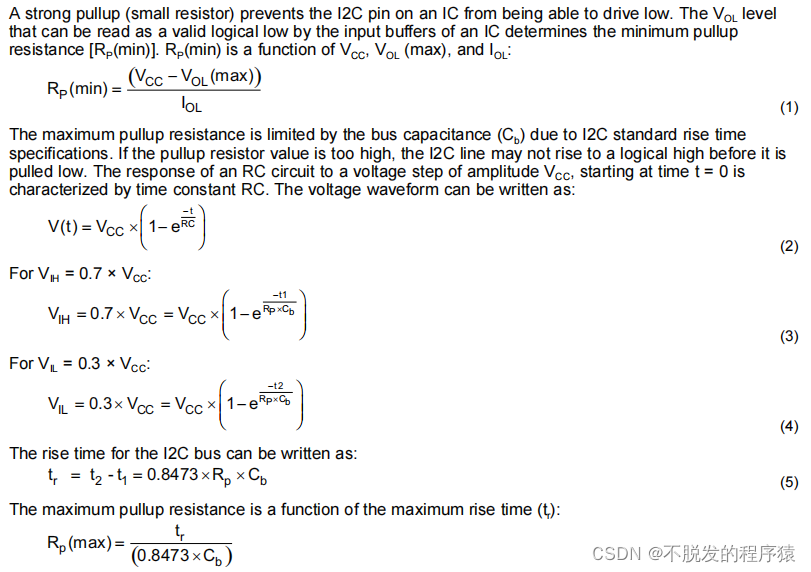

I2C 总线上拉电阻阻值取决于系统应用，TI 官方手册推荐使用以下公式来计算上拉电阻值：

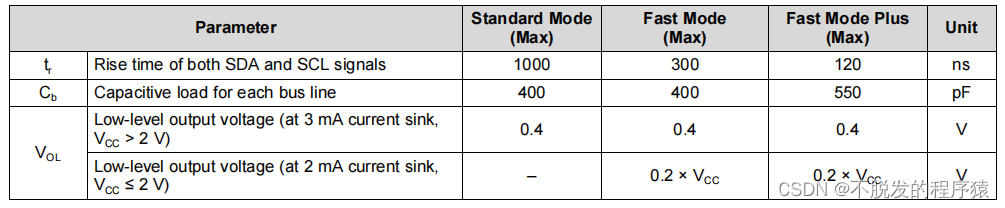

根据上表，这里不难发现需要在做电阻选择需要满足几个条件：

• 灌电流最大值为3mA；
• 低电平输出电压设置了最大值为0.4V。

所以根据上述公式可以计算，对于5V的电源，每个上拉电阻阻值至少1.53kΩ，而对于3.3V的电源，每个电阻阻值至少967Ω。

如果觉得计算电阻值比较麻烦，也可以使用典型值 4.7kΩ。若各位想了解更多可直接参见手册说明。

18

I2C如何实现多主仲裁？如果两个主机同时开始传输，一个发送地址0x50，一个发送0x52，最终哪个主机赢得仲裁？

以地址0x50 (0b1010000) 和 0x52 (0b1010010) 为例：

• 两个主机同时产生起始条件，并开始发送地址位，从最高位（MSB）开始。
• 前三位都是 ‘1’, ‘0’, ‘1’，大家发送的都一样，总线电平与各自发送的一致，相安无事。
• 第四位是 ‘0’，大家也都发 ‘0’，继续。
• 第五位是 ‘0’，大家也都发 ‘0’，继续。
• 第六位是关键：地址0x50的第六位是 ‘0’，而0x52的第六位是 ‘1’。发送0x50的主机将SDA拉低（发送‘0’）。发送0x52的主机释放SDA（试图发送‘1’，期望上拉电阻拉高）。
• 但由于‘线与’逻辑，只要有一个设备拉低，总线就是低。
• 发送0x52的主机检测到SDA是低，但自己发送的是高，仲裁失败，它立即退出。

最终，发送地址0x50的主机赢得仲裁，因为它发送的地址在二进制上更小（有更早的‘0’），通信继续，而0x52的主机会等待总线空闲后重试。

面试官通过这些问题，不仅是在考察你是否“知道”I2C，更是在评估你是否“理解”其背后的物理原理和协议，以及是否具备将理论知识应用于复杂实际场景、解决棘手问题的能力。
