图像信号分析处理卡设计方案： 536-基于FMC接口的XCZU7EV 通用PCIe卡 视觉处理卡 工业控制卡

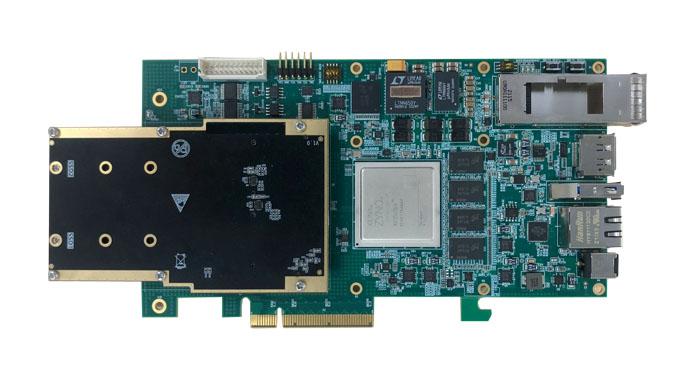

一、板卡简介

基于3U PXIe的ZU11EG/ZU7EG/ZU7EV的通用 ，实现FMC的数据接口和主控计算，广泛应用于工业控制，检测，视觉处理。支持工业级温度工作。

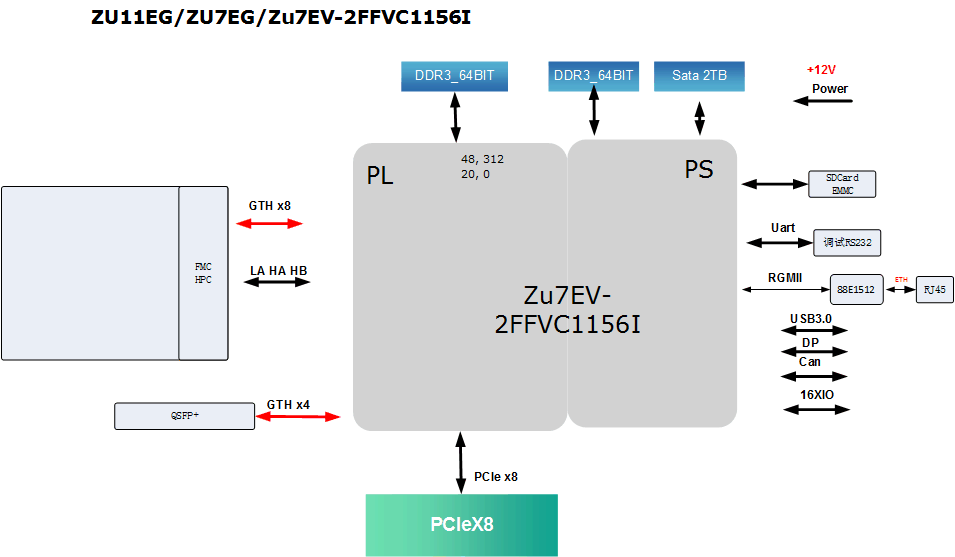

二、主要功能

1、板卡核心芯片使用ZU11EG-2FFVC1156I MPSOC处理器，PL端一路DDR4 64bit，4GB容量；PS端一路DDR4 64bit，4GB容量；支持EMMC、QSPI Flash、 SD卡加载；

2、板内PL支持1个标准FMC HPC接口，支持8个GTH，LA，HA，HB，I2C信号。

3、板内PL支持1路QSFP+ 光纤；

4、板内PS支持1路mSATA硬盘，支持2TB容量存储；

5、板内PS支持1路千兆网络，1路调试RS232；

6、板卡PS支持1路I2C总线，连接加密E2POM，和板卡测温芯片；

7、板卡PS支持USB3.0，DP显示接口

8、板卡PS支持Can，IO，Uart，SPI接口

9、板卡+12V供电，支持工业级芯片，满足-25℃到+65℃工作。

三、板卡软件

       板卡支持 Vivado 2018.3软件开发，完成接口软件测试，Linux操作系统移植和上位机Demo软件开发。实现PS，PL各路接口测试，目前完成PCIe功能开发，千兆网，万兆网的开发，FMC接口匹配公司视频，AD类子卡，有充分的接口互联软件，基础软件功能免费提供，高端软件及复杂软件进行定制。

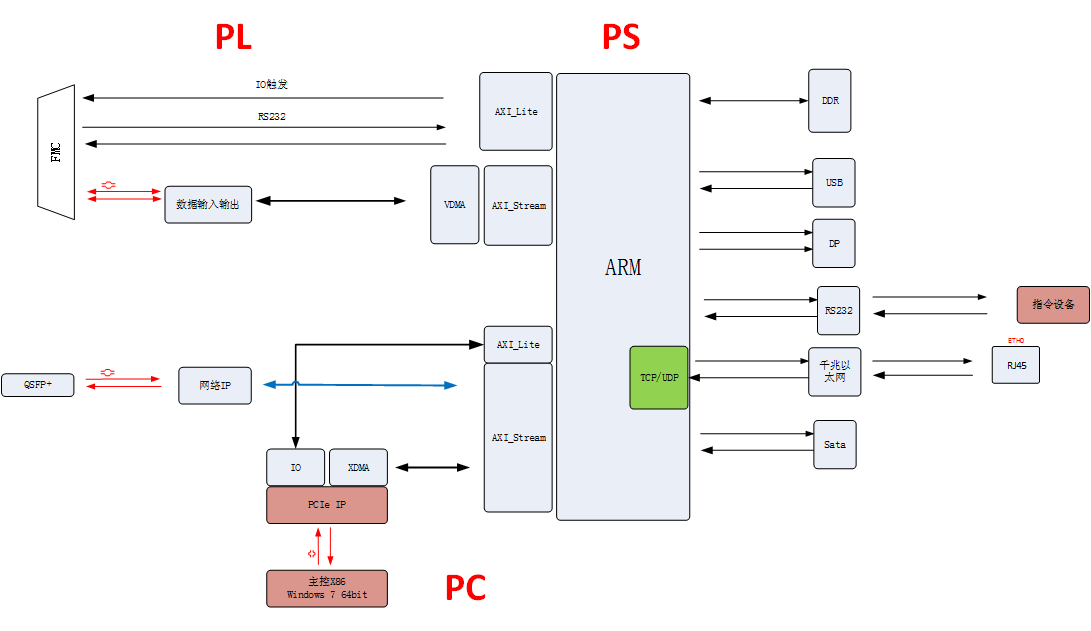

软件结构：

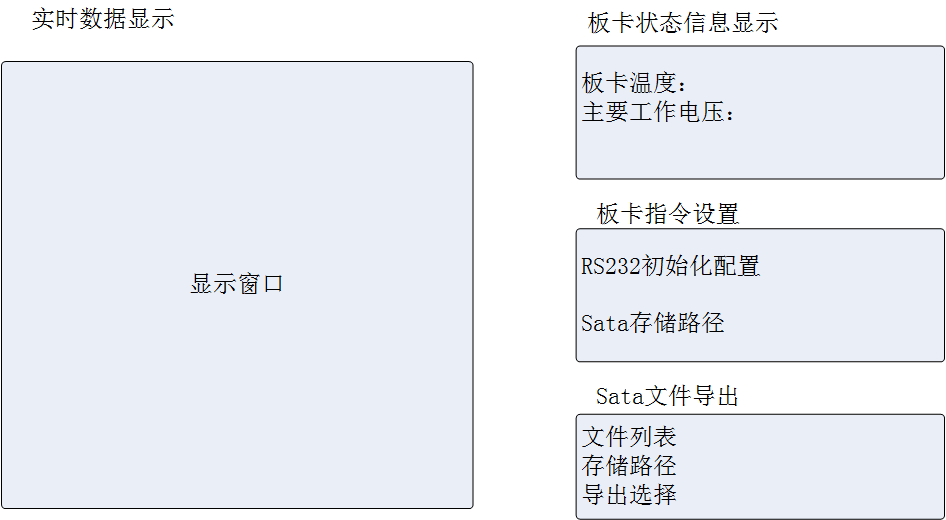

PXIe X86主控板软件界面

       本板卡可以作为一个子PCIe设备，与X86主板互联，实现数据的接入和预处理。

 板卡也可以作为一个主控管理板，自带显示，鼠标键盘，硬盘存储。通过GTH扩展不同的外部设备，实现多路AD，DA的信号接入，图像的接入。实现震动信号、电力信号，音频信号，图像信号的分析处理。

四、板卡存储采集应用

      板卡可以把PCIe 金手指部分，通过底板连接一个 PCIe固态硬盘卡。构建一套嵌入式的高速存储解决方案。       双盘存储，可以到4GB/s，FMC扩展接入，AD，图像等信号，也可以通过QSFP+ 接入光纤数据。       存储通过ARM，可以支持文件系统，并通过ARM的千兆网络导出。       M.2 硬盘可以拔出，插入到电脑硬件，进行数据文件访问。

第二种：FMC子卡进行存储扩展。双M.2 存储硬盘
