软件架构文档核心要素深度解读-从业务到实现的完整架构蓝图


Hello，大家好，我是人月聊IT。今天接着聊软件架构设计，即一个软件架构设计文档究竟应该包括哪些关键内容？

在这里还是参考我前面提到的SBR对象-行为-关系建模提示语，然后给出如下要求，让AI帮我们进行可视化逻辑建模。具体要求如下：我现在希望你继续帮我输出一个SVG逻辑图，仍然是参考前面的SBR建模提示语。即对于软件架构文档应该包括哪些核心要素，包括这些要素之间是如何关联和集成的。该图能够让IT人员很清楚地看到软件架构文档的内容关键点和相互关系。

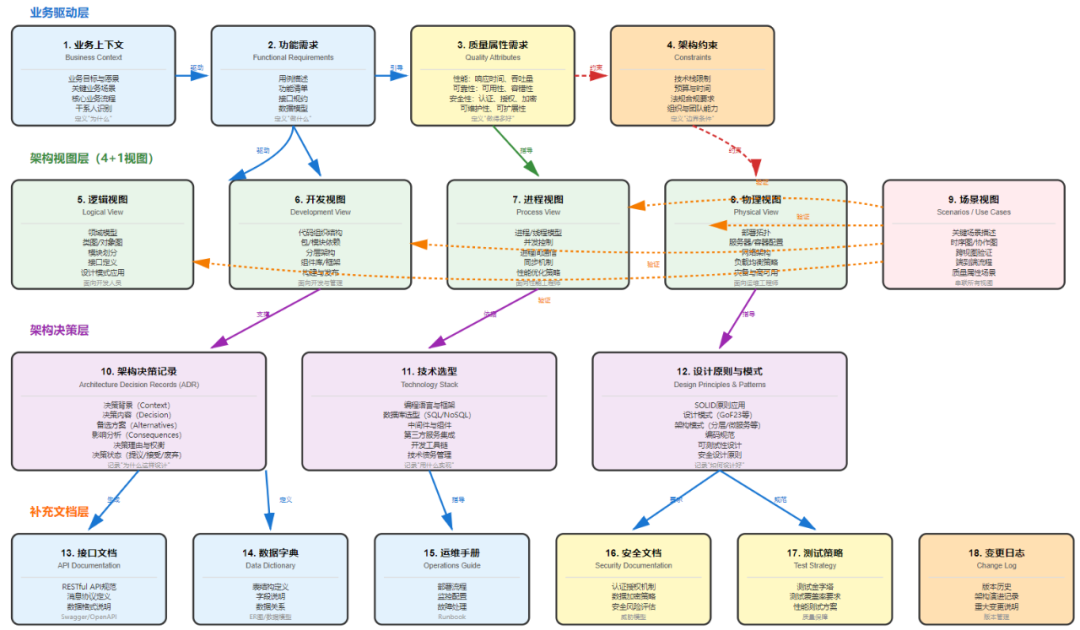

下面是AI帮我们生成的核心要素模型图：

从这个图里面可以看到，AI不仅仅包括了我们经常谈到的软件架构4+1视图，同时还包括了业务驱动层和架构决策层等关键信息。架构本身是是为业务服务的，业务驱动层很好的体现了这个关键点。

具体我们让AI对该图进一步解释如下：

引言：为什么架构文档如此重要？

在软件开发的实践中，很多团队都经历过这样的痛苦：新人入职看不懂代码逻辑，几个月后连原作者都忘了当初为什么这样设计；系统出现性能问题时，没人能说清楚瓶颈在哪里；想要优化架构，却发现牵一发而动全身，无从下手。

这些问题的根源，往往在于缺少一份完整、清晰、结构化的架构文档。架构文档不仅仅是"画几张图、写几段说明"那么简单，它是连接业务需求与技术实现的桥梁，是团队协作的共同语言，更是系统演进的历史档案。

这张软件架构文档核心要素模型，基于经典的"4+1视图模型"和现代架构决策框架，系统地回答了三个核心问题：架构文档应该包含什么？这些要素之间是如何关联的？如何组织和编写这些文档？

第一层：业务驱动层——理解"为什么"

业务上下文：一切设计的起点

任何软件系统都不是凭空产生的，它必然服务于某个业务目标。业务上下文就是要回答最根本的问题：我们为什么要构建这个系统？它要解决什么问题？

这部分内容包括业务愿景、关键业务场景、核心业务流程，以及最重要的——干系人识别。不同的干系人有不同的关注点：CEO关心投资回报，产品经理关心用户体验，运维工程师关心系统稳定性。清晰地识别干系人，才能在后续设计中平衡各方诉求。

业务上下文定义的是"为什么"，它是整个架构文档的源头，驱动着后续所有的设计决策。

功能需求：定义"做什么"

有了业务上下文，接下来就要明确系统到底要实现哪些功能。功能需求包括用例描述、功能清单、接口规约和数据模型。这些内容回答的是"做什么"的问题。

很多团队容易犯的错误是，直接从功能需求跳到代码实现，跳过了中间的架构设计环节。结果就是代码堆砌，缺乏整体规划，后期维护困难重重。

质量属性需求：定义"做得多好"

功能需求只是硬币的一面，另一面是质量属性需求，它回答的是"做得多好"的问题。

性能方面，要明确响应时间和吞吐量的具体指标。比如"首页加载时间小于2秒"、"系统支持每秒1万次并发请求"。可靠性方面，要定义可用性目标，比如"年可用性99.99%"，以及容错能力的要求。安全性方面，需要明确认证、授权、数据加密的具体要求。此外，还有可维护性、可扩展性等非功能性需求。

质量属性需求是架构设计的核心驱动力。很多架构决策，比如是否采用微服务、是否引入缓存、是否做读写分离，本质上都是为了满足特定的质量属性需求。

架构约束：定义"边界条件"

理想很丰满，现实很骨感。架构设计不能天马行空，必须在各种约束条件下进行。

技术栈约束可能来自企业标准，比如"必须使用Java技术栈"、"数据库只能选Oracle或MySQL"。预算和时间约束决定了你不能无限追求完美。法规合规要求，比如金融系统必须满足等保三级、医疗系统必须符合HIPAA标准。团队能力约束也很现实，如果团队对某项技术完全陌生，强行使用可能适得其反。

这四个要素——业务上下文、功能需求、质量属性需求、架构约束——共同构成了业务驱动层，它们之间是层层递进的关系：业务上下文驱动功能需求，功能需求引导质量属性定义，而架构约束则限定了设计空间。

第二层：架构视图层——经典的4+1视图

为什么需要多视图？

一个复杂的软件系统，不同的角色关注的内容完全不同。开发人员关心代码如何组织，运维人员关心如何部署，性能工程师关心进程如何调度。如果用一张图试图说明所有问题，结果只会是一团乱麻。

这就是为什么Philippe Kruchten提出了著名的"4+1视图模型"：用不同的视图分别描述系统的不同侧面，每个视图服务于特定的干系人群体。

逻辑视图：开发人员的世界

逻辑视图描述的是系统的功能结构，它面向开发人员。这个视图包括领域模型、类图、对象图、模块划分、接口定义，以及设计模式的应用。

比如一个电商系统，逻辑视图会展示"用户"、"订单"、"商品"、"支付"等核心领域对象，它们之间的关联关系，以及每个模块暴露的接口。开发人员根据逻辑视图，能够清楚地知道自己负责的模块要实现哪些功能，需要调用哪些其他模块的接口。

开发视图：代码组织的地图

开发视图关注的是代码在物理层面如何组织。它包括包和模块的依赖关系、分层架构的划分、使用的组件库和框架，以及构建与发布流程。

这个视图既服务于开发人员，也服务于项目管理者。开发人员通过它理解代码结构，管理者通过它规划团队分工和工作量。比如，如果采用分层架构，可以让不同团队分别负责表示层、业务逻辑层、数据访问层，各层之间通过接口交互，降低耦合。

进程视图：并发与性能的舞台

进程视图描述的是系统运行时的动态结构，它面向性能工程师和系统调优人员。这个视图包括进程和线程模型、并发控制策略、进程间通信机制、同步机制，以及性能优化策略。

比如一个高并发系统，进程视图会说明：采用多进程还是多线程模型？如何处理并发请求？使用什么锁机制避免竞态条件？是否引入异步处理？缓存策略是什么？这些决策直接影响系统的性能表现。

物理视图：部署的蓝图

物理视图描述的是系统如何部署到物理硬件或云环境，它面向运维工程师。这个视图包括部署拓扑、服务器或容器配置、网络架构、负载均衡策略，以及灾备与高可用方案。

现代系统往往采用分布式部署，物理视图会说明：有多少台服务器？如何做负载均衡？数据库是主从复制还是分片？如何实现异地多活？如何做灾难恢复？这些是保障系统稳定运行的基础。

场景视图：串联一切的钥匙

前面四个视图分别描述了系统的不同侧面，但它们是如何协同工作的呢？这就是场景视图（也称用例视图）的作用。

场景视图通过描述关键业务场景的完整流程，串联起其他四个视图。比如"用户下单购买"这个场景，时序图会展示：用户界面（物理视图）→订单服务（逻辑视图）→库存检查（进程视图）→数据库持久化（开发视图）的完整过程。

场景视图不仅用于理解系统，更重要的是用于验证架构设计的正确性。如果某个关键场景在现有架构下无法高效实现，说明架构设计存在问题，需要调整。

第三层：架构决策层——记录"为什么这样设计"

架构决策记录（ADR）：最重要但常被忽视的文档

很多架构文档只告诉你"是什么"，却不告诉你"为什么"。几个月后，当需要调整架构时，没人记得当初为什么选择方案A而不是方案B，只能凭感觉改，风险极大。

架构决策记录（ADR）就是为了解决这个问题。每个重要的架构决策都应该记录：决策背景（为什么要做这个决策）、决策内容（选择了什么方案）、备选方案（还考虑过哪些选项）、影响分析（这个决策的利弊）、决策理由与权衡（为什么最终选择这个方案），以及决策状态（提议中、已接受、已废弃）。

比如"为什么选择Redis而不是Memcached做缓存"这个决策，ADR会记录：Redis支持更丰富的数据结构，支持持久化，虽然性能稍逊但满足需求，且团队对Redis更熟悉。这样的记录，在未来需要重新评估技术选型时，提供了宝贵的上下文信息。

技术选型：工具箱的清单

技术选型文档明确记录了系统使用的所有技术栈：编程语言与框架、数据库选型（SQL还是NoSQL）、中间件与组件（消息队列、缓存、搜索引擎等）、第三方服务集成、开发工具链，以及技术债务的管理策略。

这不仅是给开发人员的参考，也是技术债务管理的依据。比如，如果文档记录了"某个老旧组件计划在下个季度替换"，团队就能有计划地推进技术演进。

设计原则与模式：质量的保障

设计原则与模式文档记录了团队遵循的设计理念：SOLID原则如何应用、使用了哪些设计模式（GoF 23种设计模式等）、采用了什么架构模式（分层、微服务、事件驱动等）、编码规范是什么、如何设计可测试性、安全设计原则有哪些。

这些原则和模式是架构质量的保障。它们指导开发人员编写高内聚、低耦合、易维护的代码，避免陷入"能跑就行"的泥潭。

第四层：补充文档层——细节的完善

架构文档的主体是前三层，但为了让文档真正落地、可执行，还需要一系列补充文档。

接口文档采用Swagger/OpenAPI标准，详细定义RESTful API的每个端点、参数、返回值。数据字典通过ER图和表结构说明，让开发人员理解数据模型。运维手册提供部署流程、监控配置、故障处理的Runbook，保障系统稳定运行。

安全文档描述认证授权机制、数据加密策略、安全风险评估和威胁模型，这在当今越来越重要的安全环境下不可或缺。测试策略定义测试金字塔、覆盖率要求、性能测试方案，保障质量。变更日志记录版本历史和架构演进，提供追溯能力。

这些补充文档不是架构文档的"附件"，而是不可或缺的组成部分。它们将抽象的架构设计转化为可执行的操作指南。

核心原则：如何组织和维护架构文档

分离关注点：不要试图一图说明一切

不同的视图服务于不同的干系人，每个文档应该聚焦于特定的关注点。开发人员不需要关心运维细节，运维人员不需要了解代码内部逻辑。试图用一份文档满足所有人，结果只会是谁都看不懂。

追溯性：建立需求到实现的完整链条

从业务需求到架构决策，从架构决策到设计实现，从设计实现到代码和测试，应该形成完整的追溯链条。当业务需求变化时，能快速定位到受影响的架构组件；当发现代码问题时，能追溯到当初的设计决策。

一致性：不同视图必须自洽

逻辑视图定义的模块，在开发视图中必须有对应的包结构；物理视图的部署节点，在进程视图中必须有对应的进程说明。如果不同视图之间相互矛盾，说明架构设计存在问题，或者文档没有及时更新。

演化性：架构文档是活文档

架构不是一成不变的，它会随着业务发展和技术演进不断调整。架构文档必须跟随系统演化而更新，否则就会变成"墓志铭"——只能凭吊过去，对现在毫无指导意义。

建议采用版本化管理（Git），每次架构调整都更新文档并记录变更日志。这样既保留了历史信息，又确保文档的时效性。

推荐的编写顺序

架构文档应该按照自顶向下、从粗到细的顺序编写：

第一阶段，明确业务驱动层：先理解业务上下文，再定义功能需求，然后明确质量属性，最后识别架构约束。这是架构设计的输入，必须在动手设计之前明确。

第二阶段，设计架构视图层：先画逻辑视图（功能如何分解），再画开发视图（代码如何组织），接着画进程视图（运行时如何协作），然后画物理视图（如何部署）。最后用场景视图串联验证前面四个视图的一致性。

第三阶段，记录架构决策和补充文档：每个重要决策都写ADR，明确技术选型和设计原则，最后完善接口文档、数据字典、运维手册等实施细节。

结语：架构文档的真正价值

很多团队视架构文档为负担，觉得是"形式主义"、"浪费时间"。但实践证明，缺少架构文档的系统，往往在发展到一定规模后陷入泥潭：新需求难以实现、性能问题频发、重构风险巨大。

架构文档的真正价值在于：它是团队的共同语言，降低沟通成本；它是知识的沉淀，避免人员流动带来的知识流失；它是决策的档案，让系统演进有据可循；它是新人的指南，大幅缩短熟悉系统的时间。

更重要的是，编写架构文档的过程本身就是一次系统性的思考。当你被迫将架构设计用清晰的语言和图形表达出来时，往往会发现设计中的漏洞和不一致之处。这种"迫使思考"的价值，可能比文档本身更重要。

所以，不要把架构文档当成任务，而要把它当成投资——对系统长期健康发展的投资。
