燃料无线测温系统解决方案

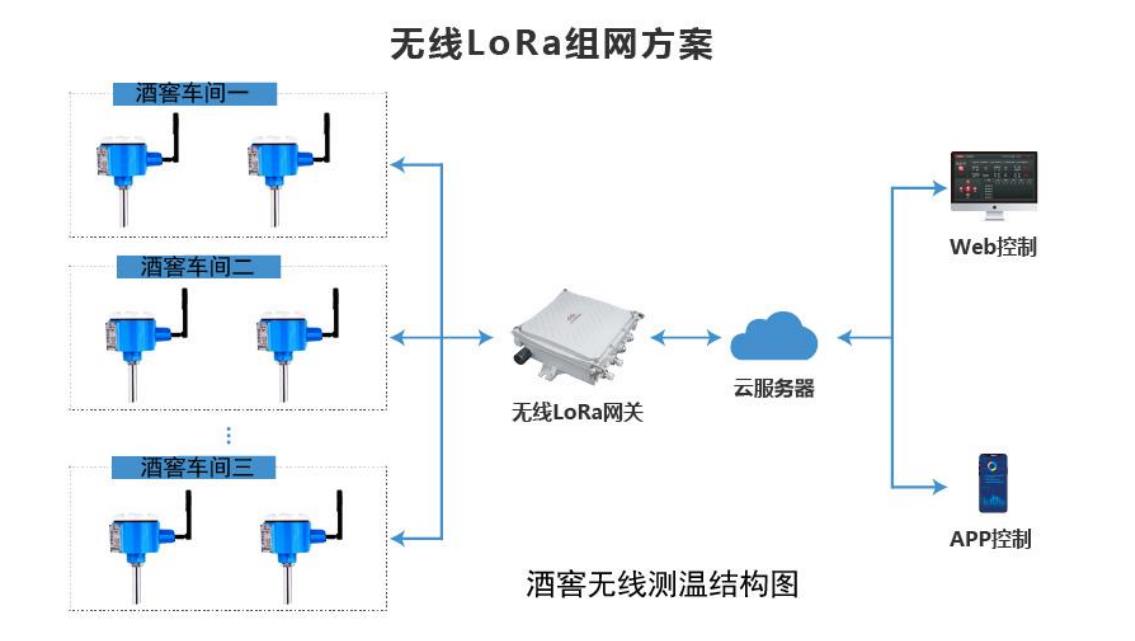

火电企业煤场：在封闭煤场、煤棚及筒仓安装LoRa无线煤堆测温仪，可对煤堆进行24小时监测，并通过LoRa无线通讯将数据发送至环境安全监控系统，实现远程管理，预防煤堆自燃。

一、 系统概述

燃料无线测温系统通过部署在燃料堆体内的无线温度传感器，实时、精准地采集温度数据，并利用低功耗广域网技术将数据远程传输至监控中心。该系统能够实现 7x24小时不间断自动监测，有效预警燃料自燃风险，从“被动处置”转向“主动预防”，保障存储安全，减少财产损失。

二、 系统架构

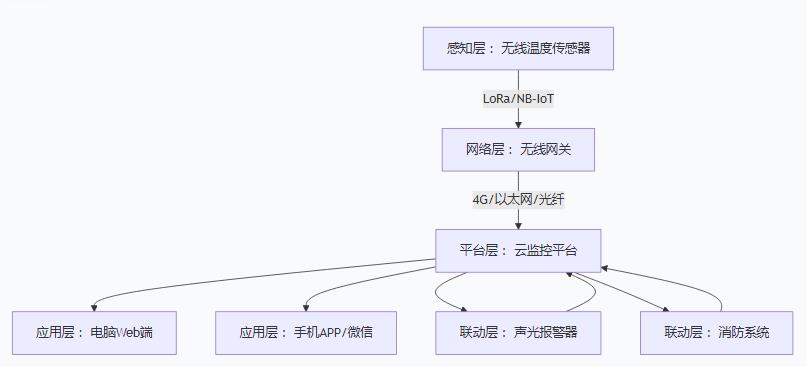

系统采用三层架构，清晰明确，稳定可靠。

图表

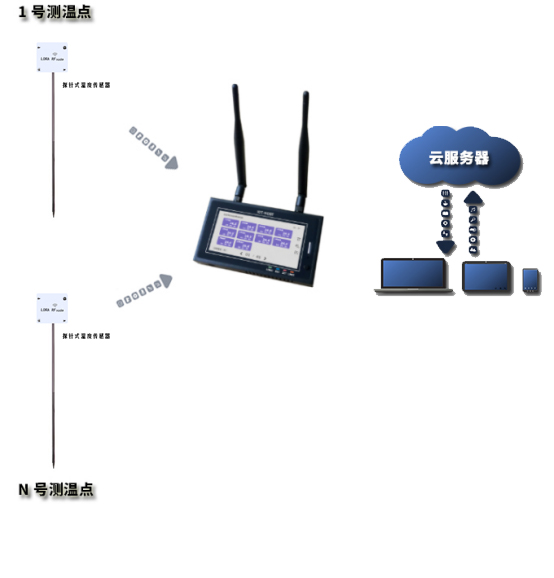

1. 感知层

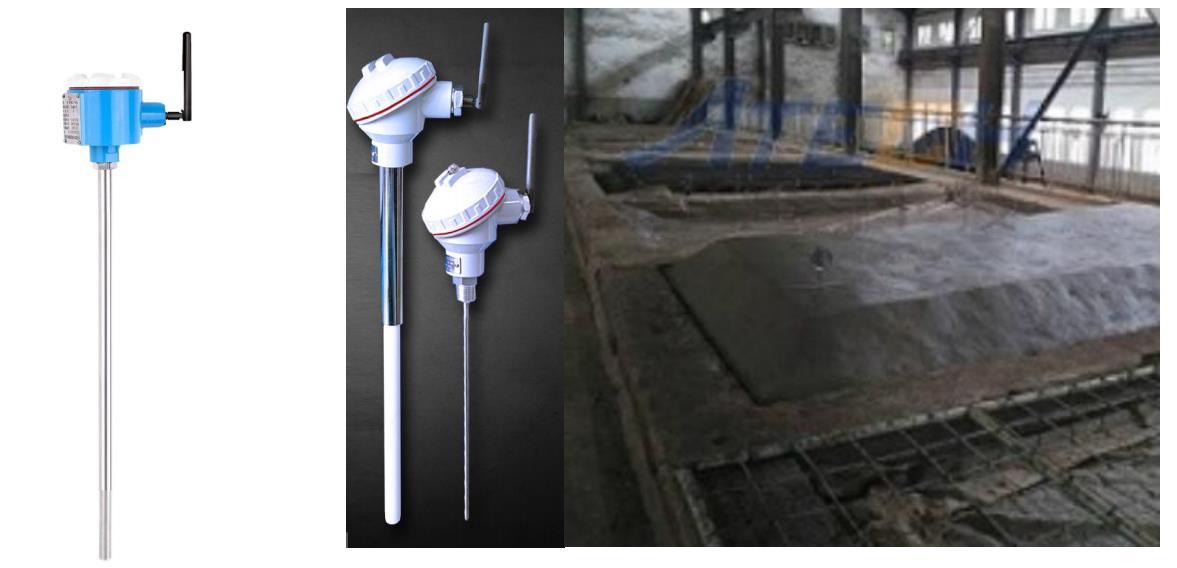

   • 核心设备：无线温度传感器。
   • 部署位置：插入燃料堆内部（不同深度）、贴近罐壁、关键设备表面。
   • 关键技术：LoRa、NB-IoT、4G/5G。
2. 网络层
   • 核心设备：无线网关、基站。
   • 功能：汇聚传感器数据，通过以太网、4G/5G或光纤网络将数据上传至云平台。
3. 平台层
   • 核心：云服务平台或本地部署服务器。
   • 功能：数据接收、存储、分析、可视化、报警触发与分发。
4. 应用层
   • 访问终端：PC网页浏览器、手机APP、微信小程序。
   • 功能：为管理人员提供实时监控、历史数据查询、报表生成等操作界面。

三、 核心硬件选型指南

通信技术选型对比：

• LoRaWAN：
  • 优势：超低功耗、传输距离远、网络架构灵活（可自建私网）、节点容量大。
  • 适用：大型厂区、信号覆盖复杂的室内外环境，如大型煤场、生物质料场。
• NB-IoT：
  • 优势：基于运营商网络，覆盖广、无需自建网关。
  • 劣势：在偏远或地下空间信号可能不稳，依赖SIM卡和流量费。
  • 适用：监测点分散、且运营商信号良好的中小型场地。
• 4G/5G：
  • 优势：高带宽、低延迟。
  • 适用：对实时性要求极高、需传输视频等大数据量的场景，如石化核心管线。

四、 软件平台核心功能

1. 全局可视化
   • 2D/3D电子地图：显示所有测点位置，颜色区分温度状态（绿/黄/红）。
   • 数据看板：集中展示关键指标，如最高温度点、报警统计、设备在线率。
2. 智能预警与报警
   • 多级报警机制：
     • 一级预警（黄色）：温度 > 50℃（可设），平台内提醒。
     • 二级报警（橙色）：温度 > 60℃（可设），短信/APP推送。
     • 三级紧急报警（红色）：温度 > 70℃ 或 温升速率过快，声光报警器联动，并电话通知负责人。
   • 报警闭环管理：记录从报警产生、派发、处理到确认销账的全过程。
3. 数据分析与决策支持
   • 历史曲线：查询任意测点、任意时段的历史温度趋势。
   • 温度云图：通过插值算法生成燃料堆内部温度分布云图，直观定位高温区域。
   • 报表导出：自动生成日报、周报、月报，支持导出Excel/PDF，用于安全分析与存档。
4. 系统管理
   • 权限管理：不同角色（管理员、巡检员、领导）拥有不同视图和操作权限。
   • 设备管理：远程监控传感器电量、信号强度，低电量提前预警。

测温电缆：内部布置多个感温传感器，可按需定制长度，适用于圆形煤堆仓等场景，能测量不同层深的温度。

非接触式与表面测温：

对于一些旋转窑炉、罐体、变压器等设备，可采用适用于其表面的无线测温传感器进行监控。

在特定工业环境（如炉内），也可采用红外测温方式，通过RF无线传输数据。

如何选择无线通信技术

选择哪种无线通信技术，主要取决于你的具体应用场景和需求：

特点与适用场景

LoRa 传输距离远（视距下可达数公里）、功耗低、穿透性强。适合监测点相对分散、部署范围广、对电池寿命要求高的场景，如大型煤场、生物质燃料堆场。

NB-IoT 依赖蜂窝移动网络覆盖。适合监测点分布非常分散、移动网络信号良好、数据量不大且实时性要求不高的场景。

5G 具备高带宽、低延时、大连接的特性。适用于对实时性要求高、内蒙古德明电子科技有限公司产品解决方案数据量大的工业监控场景，例如石化企业的关键管线温度监控。

RF射频/其他 如nRF905模块或433MHz频段，可在特定场景下应用，满足系统成本控制或特定传输距离（如视距下数百米）的需求。

选型与应用注意事项

为了确保系统有效运行，在选型和应用中还需关注以下几点：

传感器性能与防护：

关注测温范围和精度，确保满足燃料监控要求（例如，一些无线测温设备测温范围可达-55℃~125℃，精度≤0.3℃）。

根据安装环境，选择适当的防护等级（例如IP等级），以确保传感器在粉尘、潮湿等恶劣环境中稳定工作。

系统安装与部署：

传感器安装位置应具有代表性，能真实反映燃料堆或设备关键点的温度状况。

在大型或结构复杂的场地，可能需部署中继器来增强信号，确保无线网络全覆盖。

平台功能与管理：

监控软件应能实现实时数据展示（支持地图或列表形式）、历史数据查询与分析（生成温度变化曲线）、异常报警（支持阈值设置及声音、图文等多种报警方式）等功能。

系统应具备良好的扩展性和开放性，便于未来增加监测点或与企业现有管理系统（如DCS分散控制系统）集成。

实际应用案例

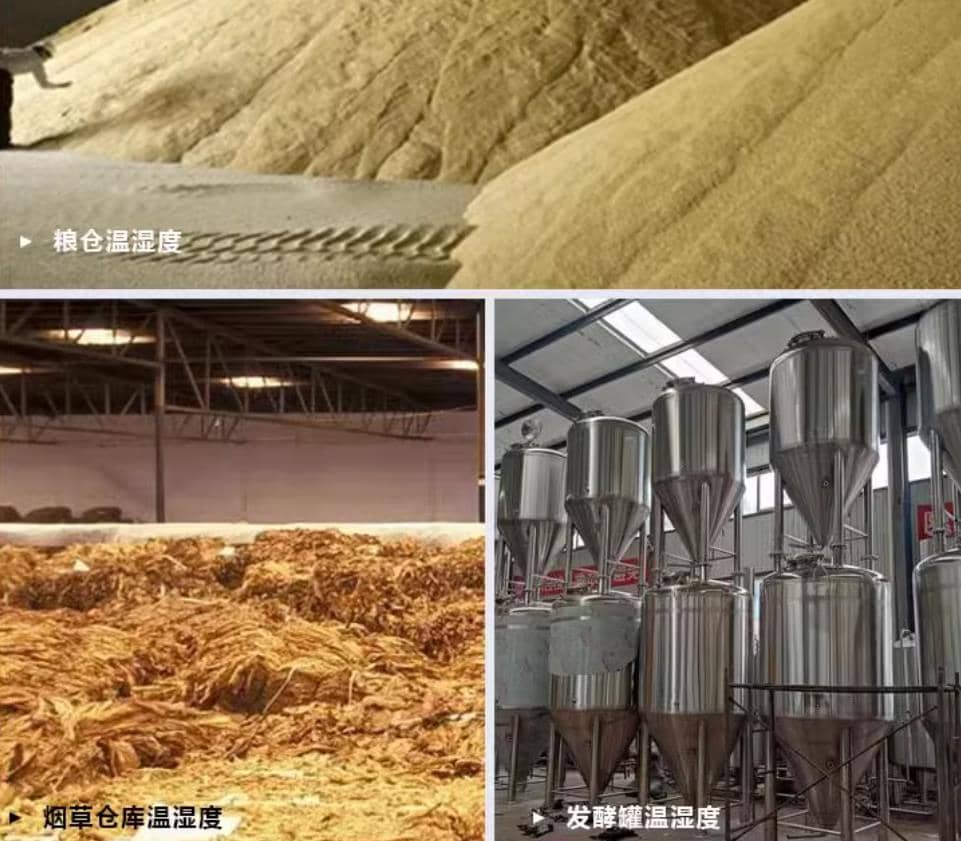

燃料无线测温系统已在多个领域成功应用：

五、 典型部署方案

场景：大型火电厂煤场

1. 测点布置：
   • 按 15m x 15m 的网格，在煤堆中垂直插入测温探头，深度覆盖 1m, 2m, 3m 以监测深层温度。
   • 在转运站皮带机、煤场出入口等关键位置部署网关。
2. 网络部署：
   • 根据煤场地形和建筑遮挡情况，部署 2-3台 LoRa网关，确保无信号盲区。
3. 报警策略：
   • 设定 60℃ 为报警阈值，5℃/小时 的温升速率作为辅助报警条件。
   • 报警时，联动煤场现场的声光报警器，并通知巡检人员手持终端。

六、 方案优势与价值

七、 服务与支持

• 一站式交付：提供从现场勘察、方案设计、设备安装、系统调试到人员培训的全流程服务。
• 灵活部署：支持公有云、私有云、本地化部署等多种模式。
• 持续运维：提供7x24小时平台技术支持与定期设备维护服务。

总结：本燃料无线测温系统解决方案，通过精准感知、可靠传输、智能预警的技术路径，构建了一套完整的燃料安全管理体系，是实现燃料存储区域智能化、数字化安全防控的必然选择。
