Doris 的 Pipeline 执行模型：从流程到原理解析

一、为什么要有 Pipeline 执行模型？

在传统的“火山模型”执行架构中，一个查询会为每个算子（PlanNode）或每台机器创建大量执行线程，容易出现“线程膨胀”的问题：

• 多核利用不足：并行度需手动配置，生产环境难以调优。
• 线程膨胀与死锁风险：每个 Instance 占用线程池中的线程，线程池满后会出现假性或逻辑死锁。
• 阻塞算子占用资源：如 Join、Sort 等算子会长期占用线程，影响整体调度效率；线程切换开销也较高。

简而言之，火山模型在多核、混布、高并发场景下已难以支撑 Doris 的性能需求。为此，Doris 引入 Pipeline 执行模型，以流水线化、任务级调度方式充分释放多核性能潜力。

二、三层规划：Plan → Fragment → PlanNode（算子）

在理解 Pipeline 之前，需要弄清 Doris 的三层规划概念：

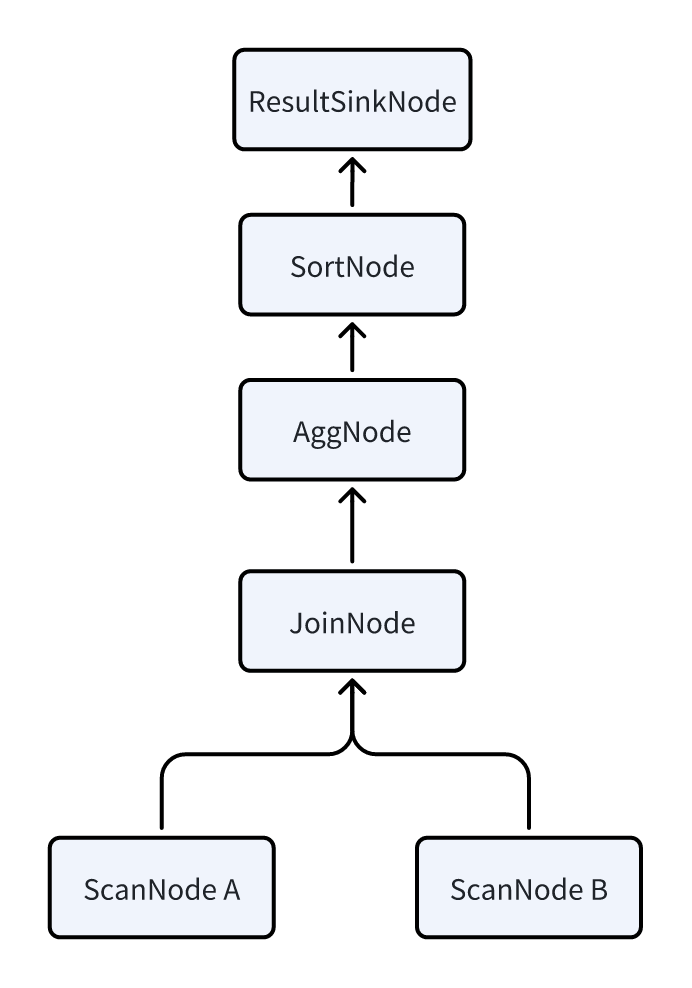

• PLAN（执行计划）：整个 SQL 的全局执行逻辑；
• FRAGMENT（计划片段）：在分布式场景下，PLAN 会被切分为多个可以单机执行的片段；每个 Fragment 可独立下发给某个 BE（Backend）；
• PLAN NODE（算子）：执行计划中的基本执行单元，例如 Scan、Join、Agg 等。

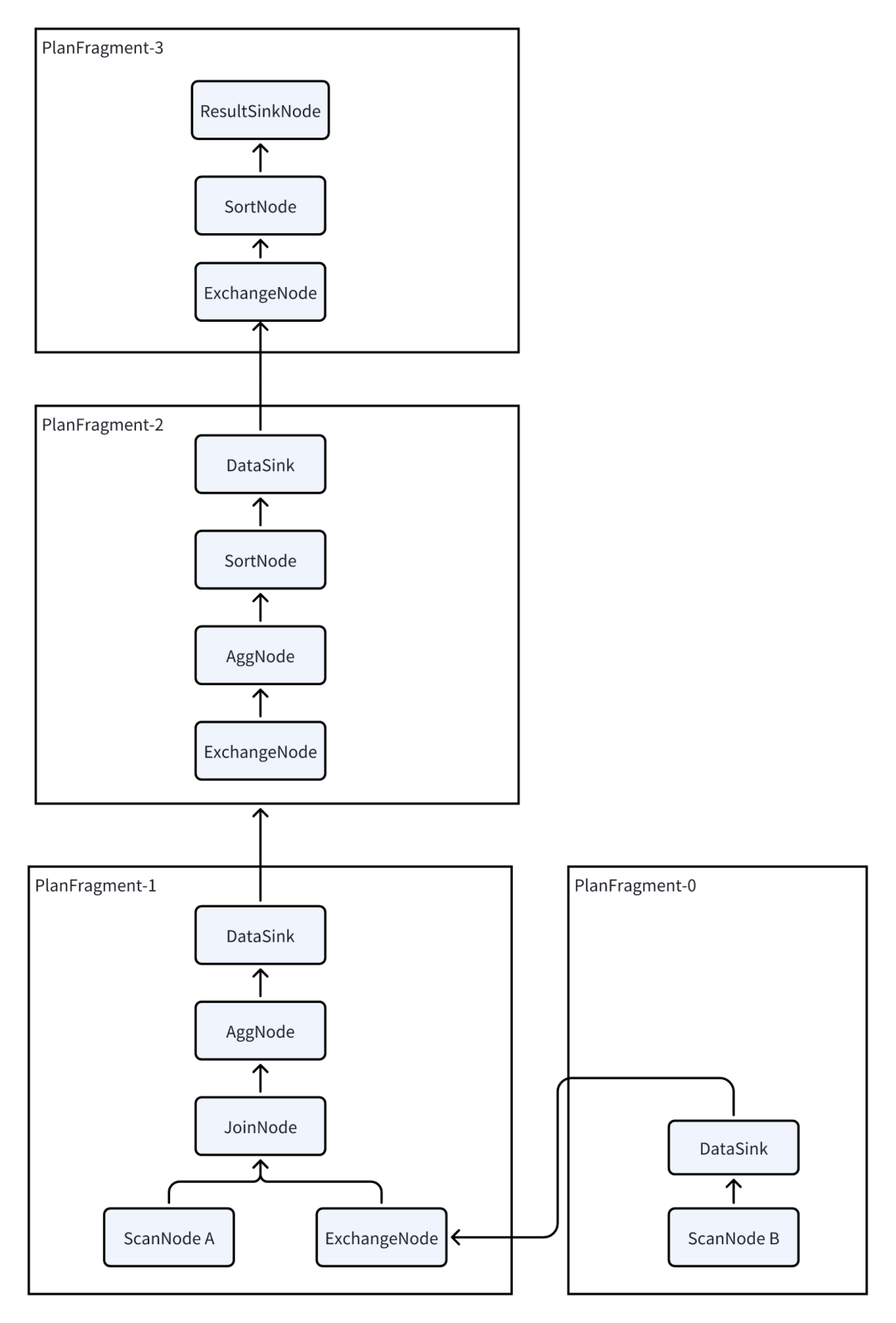

当 FE（Frontend）把 SQL 转为 PLAN 并插入 Exchange / DataSink 等节点后，会把 PLAN 切分为若干个 FRAGMENT，分发到各个 BE。BE 收到 Fragment 后，继续把 Fragment 拆成 Pipeline 并实例化为具体任务执行。

三、Pipeline、PipelineTask、Operator：关系与职责

• Pipeline：逻辑上的处理链，首尾由 SourceOperator 和 SinkOperator 包含，中间连接若干 Operator（算子）。
• PipelineTask：Pipeline 的可执行实例。将需要处理的数据划分到若干个 Task（例如按 bucket 或分片），每个 Task 在独立线程中运行，拥有自己的 LocalState（比如本地的 HashTable、缓冲等）。
• Operator：算子，通常对应 PlanNode；对某些“breaking”算子（如 Join、Agg、Sort）会被拆分为 Sink/Source 两端（例如 JoinBuildOperator / JoinProbeOperator，或 AggSinkOperator / AggSourceOperator）。

这样设计的好处是：同一 Pipeline 的不同 Task 使用相同的算子逻辑代码，但持有不同的本地状态，从而实现密集并行处理。

四、算子拆分：为什么把 Join、Agg、Sort 分为 Sink/Source？

某些算子需要预先收集全部上游数据（或至少一端数据）才能继续后续计算，我们称之为 breaking operator。把它们拆为 Sink（负责收集/写入）和 Source（负责读取/后续处理）两部分，能让流水线继续推进：

• Join：先由 JoinBuild（Sink）构建 HashTable，再由 JoinProbe（Source）做探测；
• Agg：先由 AggSink 聚合输入并生成聚合表，再由 AggSource 输出聚合结果给下游；
• Sort：类似，SortSink 收集并排序，SortSource 提供排序后的流。

拆分的本质：把需要“全局一致视图”的工作收口到 Sink 端，再由 Source 端消费结果，保证数据一致性的同时仍能并行化处理。

五、Pipeline 的依赖与调度

多个 Pipeline 之间不是完全独立的：例如 Hash Join 的 Build 阶段和 Probe 阶段属于两个 Pipeline，Probe 必须等待 Build 完成。Doris 使用 Dependency 机制表达这种关系：

• Pipeline-Build 执行完毕后会调用 set_ready 通知依赖方；
• 被依赖 Pipeline 在收到通知后，才会启动对应的 PipelineTask；
• 每个 PipelineTask 被提交到线程池中执行，从而实现多核并行。

这种触发式调度（event-driven）把控制逻辑从线程数的粗暴增长中解耦出来，使得资源利用更可控。

六、Scan 并行化：Scanner 与 DataQueue

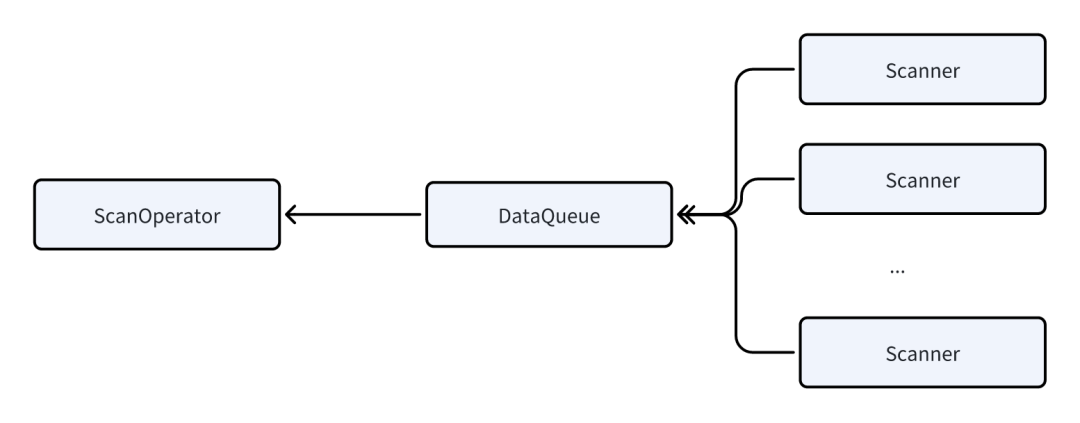

扫描是 IO 密集型的操作。Doris 在 ScanOperator 中引入了动态生成多个 Scanner的机制：

• 每个 Scanner 负责扫描约 100W–200W 行的数据并做本地的解压、过滤等工作；
• Scanner 把结果写入 DataQueue，由 ScanOperator 按需读取并送入 Pipeline；
• 多个 Scanner 并发工作可以规避单一分桶/文件导致的热点和倾斜问题，从而显著降低查询延时。

实战建议：在表设计与分桶（bucket）策略上尽量避免极端倾斜，结合 Scan 并行化能获得更稳定的查询性能。

七、Local Shuffle：解决执行时的数据倾斜

在分布式执行中，数据倾斜会导致某些 Task 处理大量数据，从而拖慢整体查询。Doris 引入 Local Exchange 在本机做局部重分发：

• Local Exchange 在 Pipeline 内部作为一个 Pipeline Breaker；
• 它把上游输出以 Hash / Round-Robin 等策略均匀分发到下游的所有 Task，解决执行过程中数据倾斜问题；

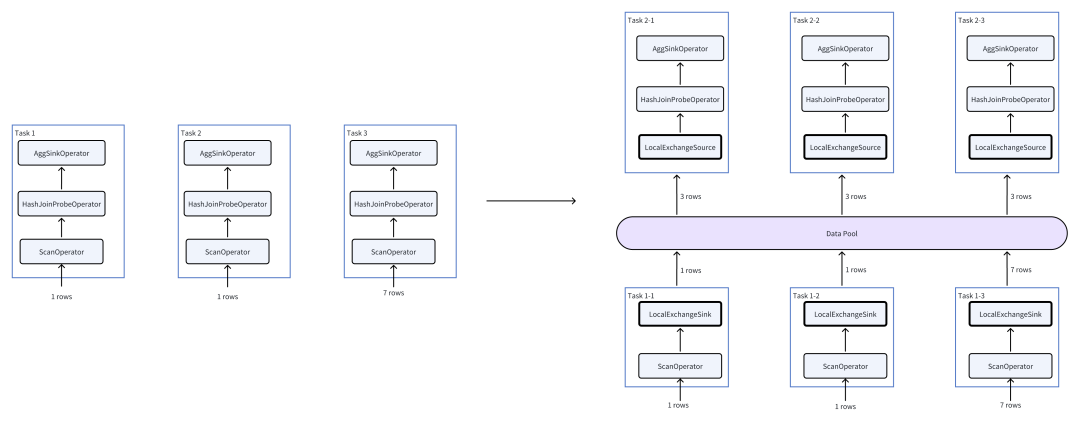

• 举例说明：原先三个 Task 读到的数据行数为 (1,1,7)，经过 Local Exchange 后变成 (3,3,3)，显著降低了倾斜。

Local Exchange 会在 Planner 中根据规则决定是否插入（例如针对耗时的 Join、聚合、窗口函数等算子），这是一个权衡：引入额外的数据重分发成本，但能有效降低最坏任务延迟。

八、调优要点与故障定位思路

1. 观察瓶颈属于 CPU 还是 IO：
   • 若是 IO 瓶颈（磁盘/网络高延时），关注 Scan 并行度、数据布置（bucket）、远程存储（S3/HDFS）读写性能；
   • 若是 CPU 瓶颈，检查是否存在过多小任务导致上下文切换或某些 Task 计算量不均衡。
2. 检查是否有数据倾斜：
   • 在慢查询中看每个 Task 的处理量分布；若极端不均衡，考虑启用或强制插入 Local Exchange，或优化分桶键。
3. Pipeline 依赖链路问题：
   • 如果 Probe 一直等待 Build，可能是 Build 侧资源被限制造成。排查 Build 阶段日志和内存/CPU 使用情况。
4. 合理设置并发度：
   • PipelineTask 的数量与线程池配置、机器核数、IO 带宽要匹配；并发度过高会反而降低吞吐。

九、总结

Doris 的 Pipeline 执行模型把执行计划在 BE 端拆解为逻辑 Pipeline，再把 Pipeline 实例化为可并行的 PipelineTask，通过算子拆分、Scan 并行化与 Local Exchange 三大手段，既保证了并行计算效率，又能有效控制线程膨胀与数据倾斜，是 MPP 查询引擎在多核、多节点下的工程化实现。
