POE电源/交换机/分离器电源供电IC 72V60V48V降转5V12V3A恒压芯片|AH8680/AH7691/7691D

POE电源/交换机/分离器电源供电IC 72V60V48V降转5V12V3A恒压芯片|AH8680/AH7691/7691D,专为POE电源/交换机/分离器设计，3A大电流，宽压输入，高效恒压，一站式解决方案!

TELL:198.6771.8307 V同步。在POE供电领域，稳定可靠的电源IC是保障网络设备7x24小时不间断运行的关键。AH7691与AH8680系列高压降压恒压芯片，凭借100V超宽输入范围和高达3A的持续输出电流，为您的高端网络通信设备提供强劲、纯净的能源核心。

· 极致宽压，游刃有余：AH7691支持10V-100V超宽输入电压，AH8680支持+6V到90V超宽输入电压,

不仅能轻松覆盖48V、60V、72V等标准及非标POE电压，更能从容应对电网波动、浪涌冲击等严苛工业环境。

· 高效大电流，动力澎湃：内置高压MOSFET，提供最高3A输出电流，转换效率高，能为交换机主控、接口模块、分离器电路等提供充足而稳定的电力。

· 全面保护，安全可靠：芯片集成外置限流、短路保护、过热关断等多重保护功能，大大增强系统鲁棒性，有效降低现场故障率。

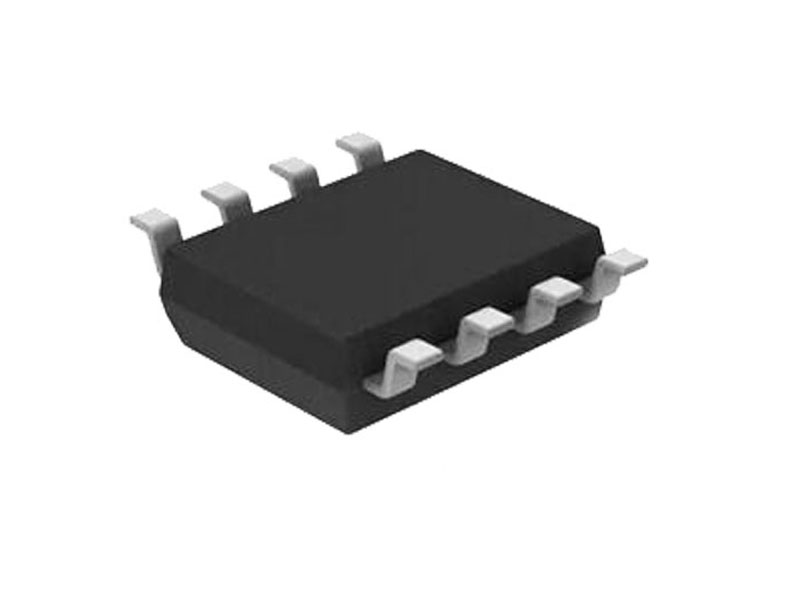

· 设计精简，成本优化：固定130KHz开关频率，电路设计简单，外围元件少。采用ESOP-8封装，兼具优异的散热性能与紧凑的布板空间

· 超高输入耐压：AH7691支持100V，AH8680支持90V从容应对高压瞬变。

· 强劲输出能力：持续3A输出电流，满足多端口供电需求。

· 全面保护机制：内置过温、外置限流、短路保护，系统更坚固。

· 高效稳定运行：高效率、低纹波，确保后端核心器件稳定工作。

关键参数 指标/特性

输入电压 (VIN) 10V - 100V

输出电流 (IOUT) 最高 3A

开关频率 固定 130KHz

功率管 内置高压 MOSFET

关键功能 外置限流保护、短路保护、过热关断、使能控制(EN)

封装 E-SOIC-8

(典型应用)

以太网POE交换机 | POE供电器/注入器 | POE分离器/取电模块 | 工业通信设备电源 | 安防监控系统供电

(核心)

✔电压再高也不怕：100V最高输入耐压，兼容72V/60V/48V POE系统，为您的设备提供充足的电压余量，确保系统在复杂电网环境下安然无恙。

✔电流再大也够用：高达3A的持续输出电流，能为多个网络端口或大功率模块同时供电，轻松应对高负载挑战。

✔安全守护全方位：独有的外置限流与短路保护功能，让您的产品在面对输出端异常时具备强大的自我保护能力，减少返修。

✔工程师设计利器：电路简洁，固定频率，集成MOSFET，助您大幅缩短研发周期，快速推向市场。
