一款可以POE供电的以太网温湿度传感器深入研究与分析

基于 H-THRJ45 模块的机房温湿度监控传感器技术推荐与应用分析

摘要

机房作为数据存储与算力输出核心场景，温湿度波动（温度超出 18-27℃、湿度超出 40%-60% RH）易导致服务器宕机、硬件寿命缩短，需高精度、实时性强的监测设备保障环境稳定。本文以 盛世宏博 H-THRJ45 以太网温湿度传感器为研究对象，从机房场景技术需求出发，构建 “参数精度 - 通信稳定性 - 抗干扰能力 - 运维适配性” 四维选型标准，通过硬件架构解析、性能测试验证及实际场景应用分析，论证该传感器在机房监控中的技术优势，为机房环境监测系统硬件选型提供专业技术参考。

POE温湿度传感器

关键词

机房环境监控；以太网温湿度传感器；H-THRJ45；高精度监测；工业级通信

一、引言

1.1 机房温湿度监控技术背景

机房内服务器、交换机等设备运行时产生大量热量，且对温湿度变化敏感：温度每升高 10℃，电子元件寿命缩短 50%（据《电子设备环境条件与试验》GB/T 2423）；湿度低于 30% RH 易产生静电（静电电压达 2000V 时可击穿服务器芯片），高于 65% RH 易导致电路板腐蚀。传统机房温湿度监测多采用 RS485 总线传感器，存在传输距离有限（≤1200m）、需额外布线、抗干扰能力弱等问题，难以满足大型数据中心多区域、远距离集中监控需求。

1.2 以太网传感器技术优势

以太网温湿度传感器通过 TCP/IP 协议直接接入机房局域网，具备三大核心优势：一是传输距离无物理限制（依托以太网拓扑可覆盖跨楼宇机房）；二是支持实时数据传输（延迟≤50ms），满足机房动态环境监控需求；三是兼容现有网络架构，无需额外部署通信线路，降低施工成本。因此，选择适配机房场景的以太网传感器，成为提升环境监控可靠性的关键。

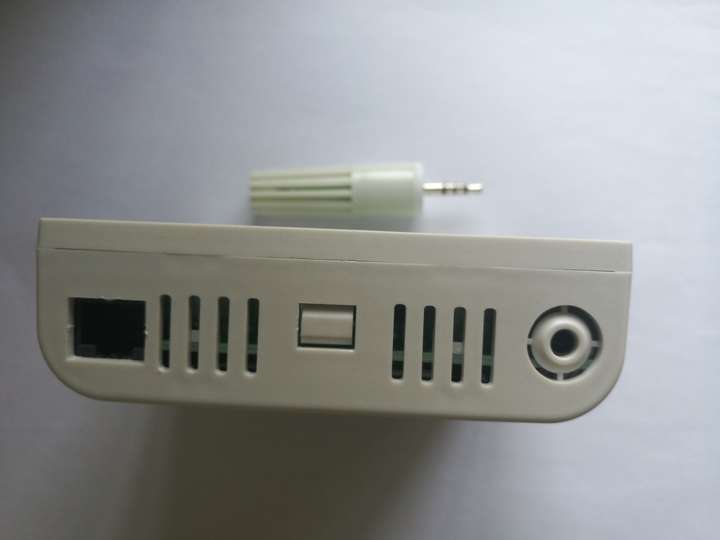

可分体

二、机房以太网温湿度传感器选型技术标准

基于机房高电磁干扰、24h 不间断运行、多区域集中管理的特点，建立以下四维选型标准：

三、H-THRJ45 传感器技术解析

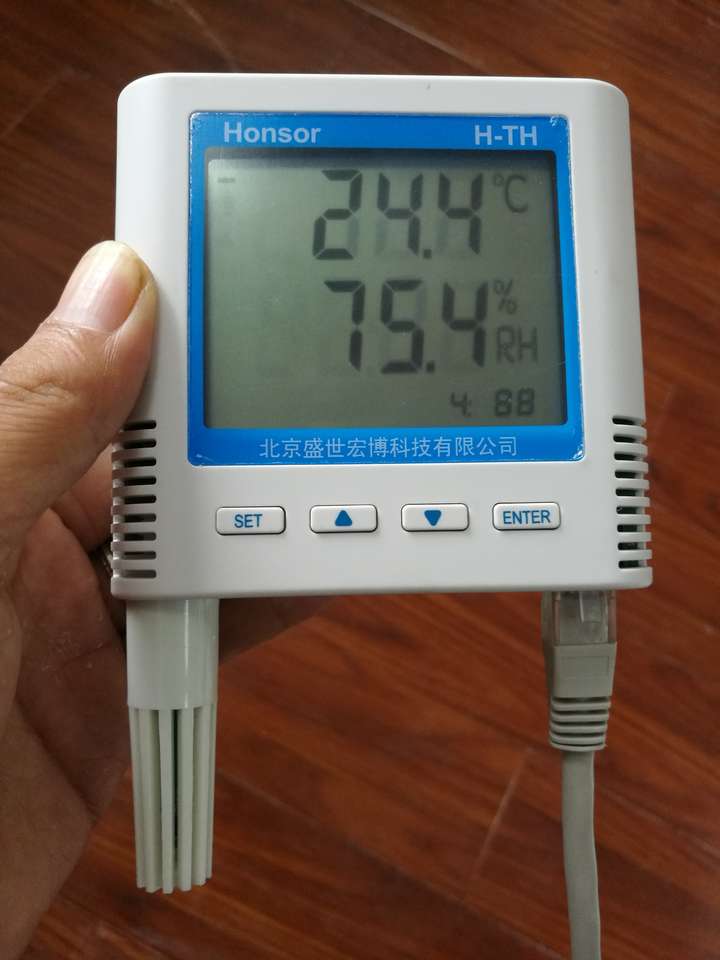

POE供电

3.1 核心硬件架构

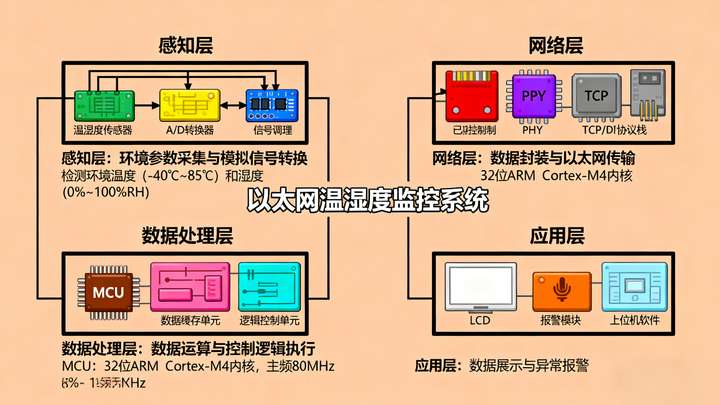

H-THRJ45 采用 “高精度传感芯片 + 工业级以太网模块” 双核设计：

• 传感单元：搭载 盛世宏博 x 系列芯片，集成温度敏感元件（基于铂电阻原理）与湿度敏感元件（电容式聚合物），通过数字信号处理（DSP）算法消除温湿度交叉干扰，实现 ±0.1℃/±2% RH 的测量精度；

• 通信单元：集成 W5500 以太网芯片，支持 10/100Mbps 自适应网速，内置 TCP/IP 协议栈（含 ARP、ICMP、TCP、UDP），可直接接入机房局域网，无需额外网关转换；

• 供电与防护：支持 POE 供电（12.95-25.5V）与直流供电双模式；外壳采用 ABS 阻燃材料，防护等级 IP65，可直接安装于机柜内部或机房吊顶，耐受 - 40℃~70℃工作温度。

3.2 关键技术特性

• 实时数据处理：内置 32 位 ARM Cortex-M0 + 处理器，采样频率可设（1s-30min 可调），采样后通过 CRC 校验（16 位）确保数据完整性，避免电磁干扰导致的数据错误；

• 远程管理功能：提供 Web 管理界面，支持参数配置（如采样频率、报警阈值）、数据查询（近 30 天历史数据）、远程校准（通过标准温湿度发生器校准系数写入）；

• 报警联动接口：配备 2 路继电器输出（最大负载 2A/250V AC），可直接联动机房空调、除湿机，当温湿度超标时自动触发设备启停，实现闭环控制。

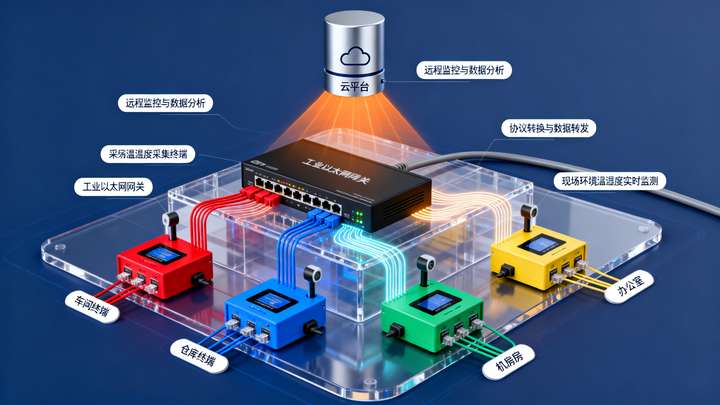

拓展图

四、机房场景适配性验证

4.1 性能测试方案

选取某中型数据中心机房（含 20 个服务器机柜，面积 150㎡），部署 5 台 H-THRJ45 传感器（分别安装于机房入口、机柜群中心、UPS 附近、空调出风口、吊顶死角），进行 72h 连续测试，对比传统 RS485 传感器（选用 Aosong AHT21+RS485 模块）的性能差异：

4.2 实际应用优势

• 部署效率：依托机房现有以太网布线，5 台传感器安装调试仅需 2h（传统 RS485 需额外布设 4 条通信线，耗时 6h）；

• 运维成本：支持远程校准，每年减少 2 次现场校准工作量（传统传感器需拆机校准，单次成本约 500 元 / 台）；

• 监控覆盖：通过以太网拓扑，实现机房与远程监控中心（跨 3km）的数据同步，满足多机房集中管理需求。

五、应用案例分析

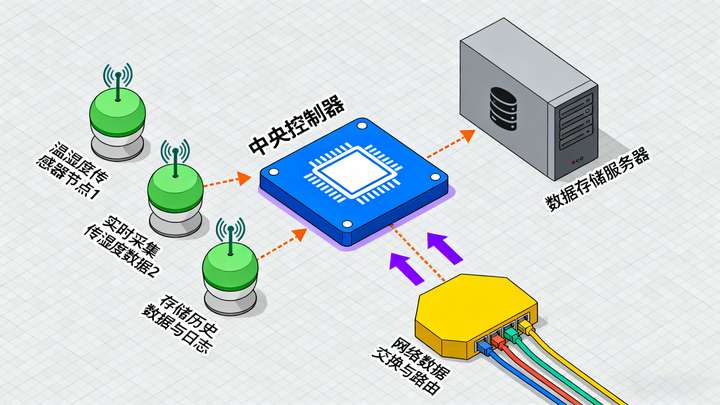

以太网拓展图

某金融机构数据中心（含 3 个机房，共 80 个机柜）于 2024 年采用 H-THRJ45 构建温湿度监控系统，应用效果如下：

• 异常响应速度：2024 年 6 月，某机柜空调故障导致局部温度升至 32℃，传感器 12s 内触发报警，系统自动启动备用空调，避免服务器宕机（传统系统响应时间约 45s）；

• 数据可靠性：连续运行 6 个月，数据传输成功率达 99.98%，未出现因电磁干扰导致的异常数据；

• 能耗优化：通过传感器捕捉的机柜局部温湿度数据，优化空调送风策略，机房制冷能耗降低 12%。

六、结论与展望

6.1 结论

H-THRJ45 以太网温湿度传感器在参数精度（±0.1℃/±2% RH）、通信稳定性（TCP/IP 协议 + 100Mbps 传输）、抗干扰能力（EN 61000-6-2 等级）及运维适配性（POE 供电 + 远程校准）方面，完全满足机房温湿度监控的技术需求，对比传统 RS485 传感器，在部署效率、数据实时性、长期运维成本上具备显著优势，可作为机房环境监控系统的优选硬件方案。

6.2 展望

未来可进一步优化传感器功能：一是集成多参数监测（如 PM2.5、VOCs），实现机房环境全维度监控；二是接入边缘计算节点，通过 AI 算法预测温湿度变化趋势，实现 “预判式调控”；三是兼容 5G 工业网关，满足超大型数据中心（跨区域）的无线监控需求。

效果图

参考文献

[1] GB/T 28179-2011 《信息系统机房环境监控系统技术要求》

[2] 盛世宏博. H-THRJ45 Datasheet[Z]. 2023.

[3] 数据中心机房温湿度监控技术优化研究 [J]. 电子技术应用，2022, 48 (5): 89-92.

[4] EN 61000-6-2:2005 《电磁兼容 第 6-2 部分：通用标准 工业环境抗扰度》
