DC转DC宽压线性LED降压恒流驱动芯片AP5101C

AP5101C是一款高压线性LED恒流驱动芯片，适用于6‑100V宽电压输入的降压恒流LED照明驱动，外置围绕的元器件非常简单，内置功率稳压管。

主要参数

• 输入电压范围：6V ~ 100V

• 输出电流范围：10mA ~ 2000mA（内置MOS最大2A，外置MOS可扩展至3A）

• 恒流精度：±5%

• 低压差特性：约o.7VV@2A（如输入11.7V、输出11V时可输出最大2A）

• 过温保护：内置，温度达到130℃时，输出电流自动减小降低温度以保护芯片

• 调光功能：支持PWM调光，通过DIM脚输入PWM信号调节LED电流

• 封装形式：ESOP8、PDFN2*2-8、PDFN3*3-8、PDFN5*6-8封装

性能特点

• 内置功率管，简化电路设计，适用于汽车大灯、电动车灯、手电筒、台灯、矿灯、LED指示灯等不同场合。

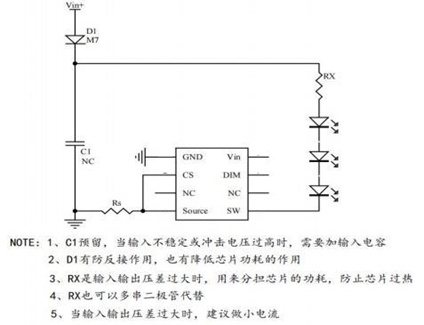

• 当电压冲击过高或不稳定时需要加入输入电容，宽电压输入适应多种电源场景，恒流精度高，调光灵活，也可做防反接，过温保护确保可靠性。
