从原理开始掌握Hector-SLAM算法

Hector-SLAM 作为激光SLAM算法，主要适用于那些需要快速反应且计算资源有限的场景，比如室内机器人（如扫地机器人、仓储AGV）、手持设备建图、无人机（需IMU） 等结构化或半结构化环境，且场景不太大（回环问题不突出）的情况。本文从核心原理、数学推导开始，带你一步步理解它，并分享一些实践的经验。

1. 核心思想

Hector-SLAM 的核心思想是通过优化当前激光扫描数据与已有地图的匹配程度来直接估计机器人的位姿（位置和姿态），它不依赖轮式里程计 ，这使得它特别适合应用于地面不平坦（如无人机）或轮子打滑导致里程计不可靠的场景。

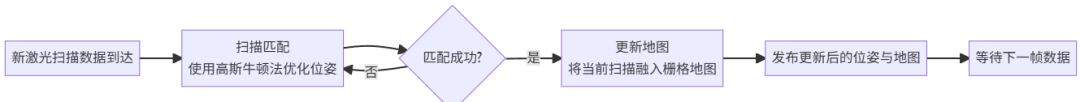

其大致流程可概括为以下几个步骤，这构成了算法的主循环：

2. 数学推导

Hector-SLAM 的关键在于扫描匹配，其目标是找到一个机器人位姿

（即 x、y 坐标和偏航角），使得当前激光扫描的所有点映射到全局地图上时，与已有障碍物重合的概率最大。

2.1 目标函数

为了量化“匹配程度”，我们构建了以下目标函数（代表当前帧雷达数据占据地图的概率）：

其中：

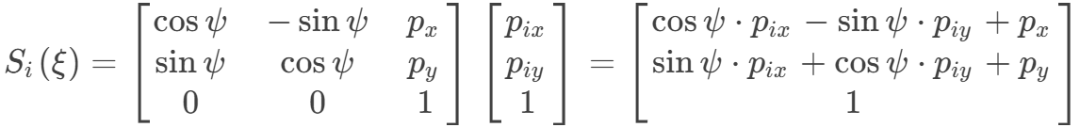

• Si(ξ)：是将第 i 个激光点 pi=(pix,piy)根据机器假设位姿 ξ 变换到全局地图坐标系下的坐标的函数，是一个三维变换（平移加旋转）：

• M(x) ：是栅格地图查询函数，它返回地图中点 x 的占用概率值（通常通过插值得到连续值），该值越接近 1，表示该点是障碍物的概率越大。
• M(Si(ξ))：作为格栅概率值，最大为1，为了求解方便，改用求1−M(Si(ξ))的最小值
• 1−M(Si(ξ))：因此表示了当前激光点与地图不匹配的程度，目标就是找到最优的位姿 ξ∗，使得所有激光点的不匹配程度的平方和最小。

2.2 高斯牛顿法

目标函数 M(Si(ξ))是非线性的，使用高斯牛顿法来求解，先对目标函数进行一阶泰勒展开实现线性化：

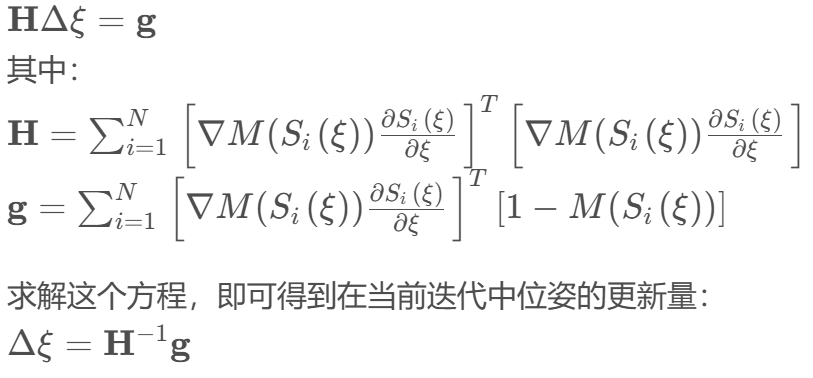

为了最小化 E(ξ+Δξ)，令其关于 Δξ 的导数为零，经过推导，可以得到如下方程：

然后更新位姿估计：ξ=ξ+Δξ，重复此过程直至收敛（如 Δξ 足够小）。

2.3 双线性插值与梯度计算

栅格地图是离散的，对于变换后的点 Si(ξ)，找到它所在栅格周围最近的四个点 P00,P10,P01,P11，Hector-SLAM 使用这些点的占用值双线性插值（拉格朗日2次插值），得出 Si(ξ) 处的占用值 M(Si(ξ))（点(x,y)的栅格值）和梯度 ∇M(Si (ξ))，其中梯度 ∇M(Si(ξ))是一个关于地图坐标 (x,y) 的梯度向量，通过栅格值分别对x与y求偏导得到，即

这使得我们在离散的地图上获得了连续可导的近似，从而能够应用优化算法。

3. 最佳实践

了解原理后，在实践中硬件选择与注意事项

• 激光雷达：Hector严重依赖激光雷达数据的质量，建议使用扫描频率较高（如40Hz）、测距准确且噪声小的激光雷达，低频率或噪声大的雷达会导致匹配困难。
• IMU：如果机器人有较大的俯仰或横滚运动，集成IMU为激光雷达数据提供姿态补偿至关重要，因为算法默认假设激光扫描是二维平面的。
• 计算资源：虽然比一些粒子滤波方法高效，但扫描匹配仍是计算密集型任务，主频较高的CPU有助于提高实时性。
• 计算卡顿：尝试降低地图分辨率或减小激光扫描的有效范围（在rviz中设置/scan的显示范围，并在代码中过滤）。
• 匹配失败：主要表现为地图出现大量重影或错位。检查激光雷达数据是否准确、时间戳是否同步、base_frame 到 laser_frame 的TF变换是否正确，尝试减小 map_update_distance_thresh 和 map_update_angle_thresh，让地图更频繁更新。
• 地图模糊：可能是地图更新因子不合适。
