窄而快VS宽而慢：NVIDIA揭秘AI数据中心光学互连的演进与破局之道

本次报告由 NVIDIA 公司科学家 Liron Gantz 在Optica Industry Meeting上报告，核心聚焦光学互连的研究愿景（非最终产品定义），旨在通过光子技术解决 AI 大规模部署中的低延迟、高带宽与低功耗需求。

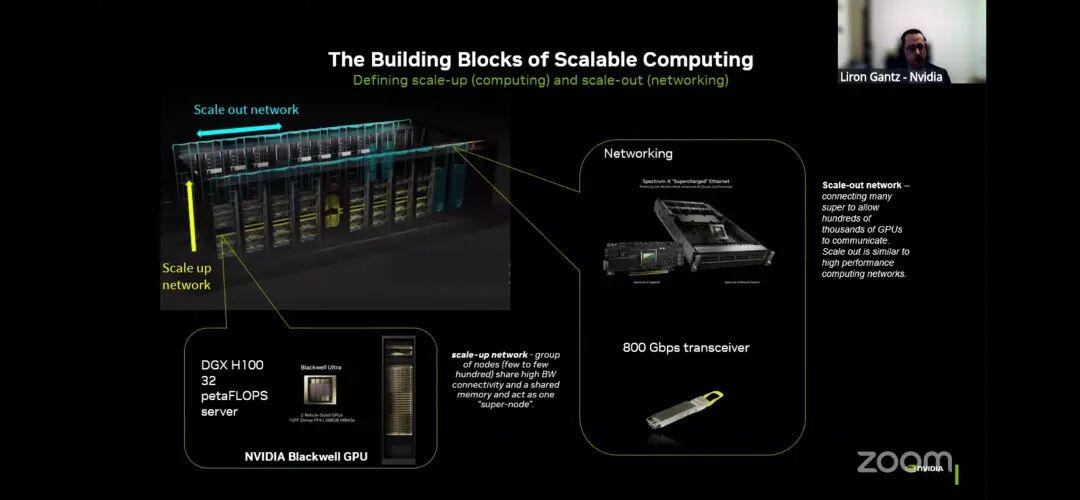

一、研究范围：两大核心网络领域界定

Liron 首先明确了 AI 数据中心中光学互连的两大应用场景，两者在连接范围、主导介质上存在显著差异：

- Scale-up：

定义为“将大量 GPU 通过高带宽连接整合为一个‘超节点’”，物理范围限于单个机架，当前主导连接介质为铜。核心需求是实现机架内 GPU 间的高效协同，突破单机架算力上限。

- Scale-out：

定义为“连接多个机架或整个数据中心”，覆盖范围从米级到公里级，此前长期由可插拔光收发器主导。核心需求是实现跨机架、跨数据中心的长距离高带宽通信。

二、现有技术痛点：可插拔光模块的“不可扩展性”

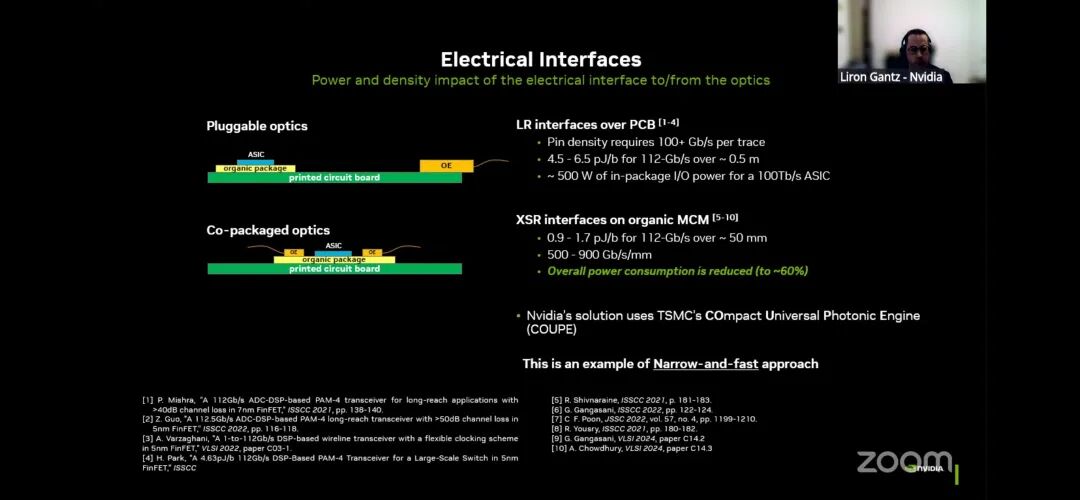

针对当前主流的可插拔光模块，Liron 指出其存在两大核心限制，导致功耗与性能难以匹配 AI 规模化需求：

1. 凸点数量限制：ASIC与PCB封装之间的凸点（Bump）数量有限，直接制约引脚密度，无法支撑更高带宽的信号传输。

2. 距离导致的损耗：ASIC 与光引擎之间物理距离较远，信号传输中会产生大量损耗，进而转化为额外热量，增加散热压力，最终推高整体功耗。

Liron 强调，从实测功耗数据来看，当前可插拔光模块的设计已“难以扩展”，无法满足 AI 数据中心持续增长的算力与能效需求。

三、核心解决方案：CPO（共封装光学）技术

为解决可插拔光模块的痛点，NVIDIA 推出 CPO 技术，其核心逻辑是“缩短光引擎与 ASIC 的距离”：

- 技术原理：将光引擎直接集成到 ASIC 所在的有机封装或 MCM（多芯片模块）上，大幅缩短信号传输路径。

- 关键成效：仅通过“物理集成”这一调整，即可实现60%的功耗降低，同时减少信号损耗与散热需求。

- 合作与工艺：NVIDIA 采用了 TSMC（台积电）的共封装工艺，验证了 CPO 技术的量产可行性，但目前仍受“凸点数量”限制，带宽潜力未完全释放。

- 配套概念“窄而快”：CPO 当前采用“窄而快”设计思路——即使用单波长高速调制（如 200G、400G 速率），通过提升单通道速率弥补带宽限制，这也是 NVIDIA 早期 CPO 产品的核心设计逻辑。

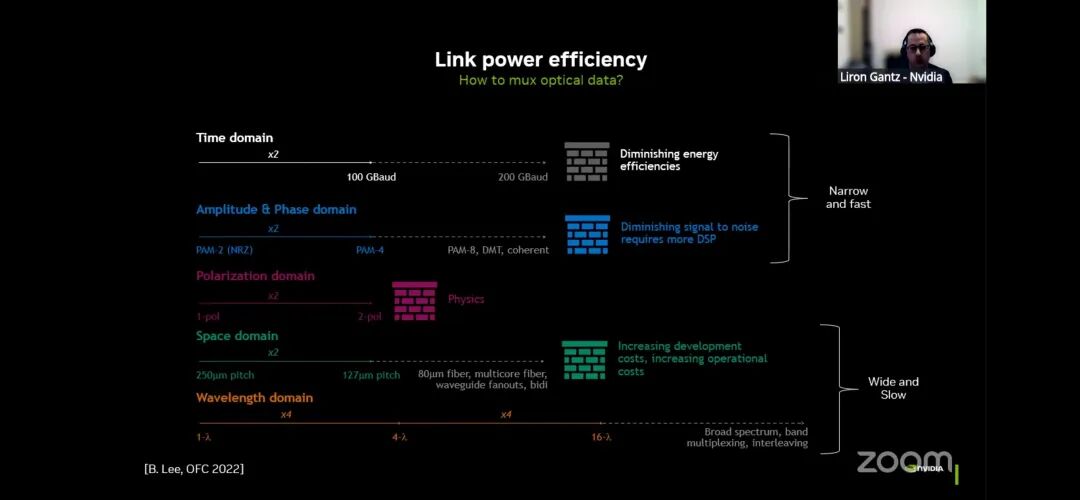

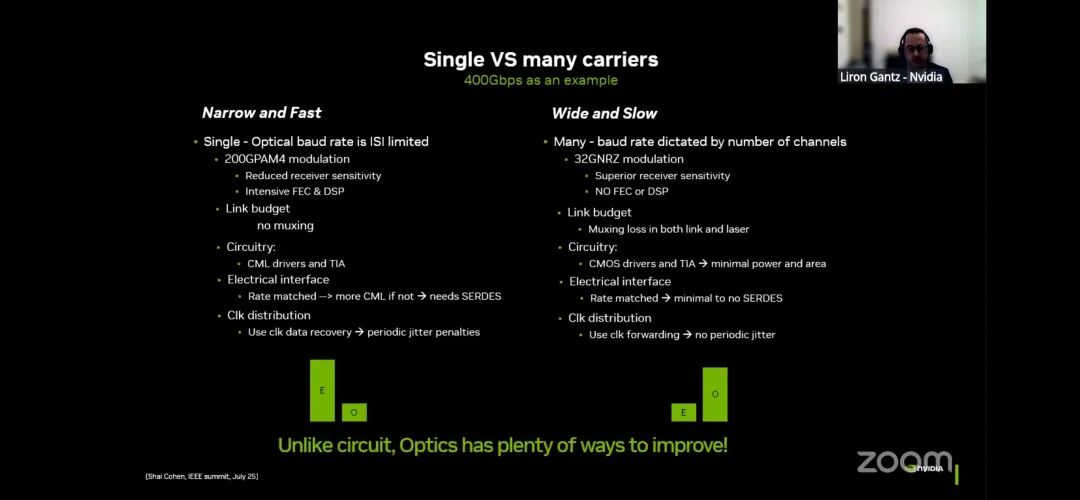

四、未来技术路径：“窄而快”vs“宽而慢”的选择

Liron 提出两种光学互连的长期演进路径，明确了 NVIDIA 对未来方向的判断：

1. 短期路径：窄而快（Narrow and Fast）

- 核心逻辑：依赖单波长或少量波长，通过“提升单通道调制速率”实现带宽增长（如从 100G 升级至 200G、400G）。

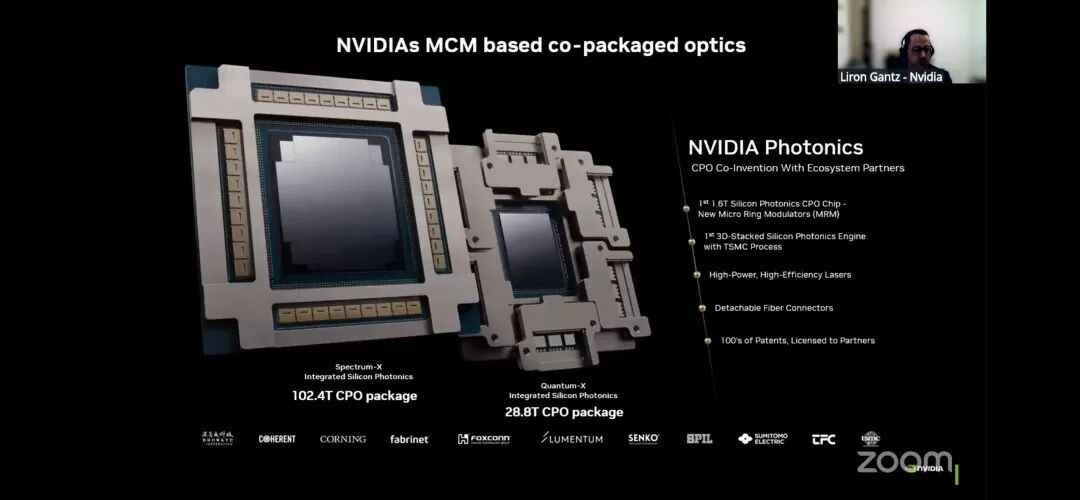

- 已发布产品：Spectrum X、Quantum X——这两款 CPO 交换机是“窄而快”路径的代表，已在年内发布。

- 局限性：能效提升呈“边际递减”，随着速率提升，电子学部分的能耗与信号噪声会快速增加，难以持续优化。

2. 长期路径：宽而慢（Wide and Slow）

- 核心逻辑：采用多波长或多并行通道，以“降低单通道速率”换取更高能效（如用 10 个 100G 通道替代 1 个 1000G 通道）。

- 关键支撑技术：

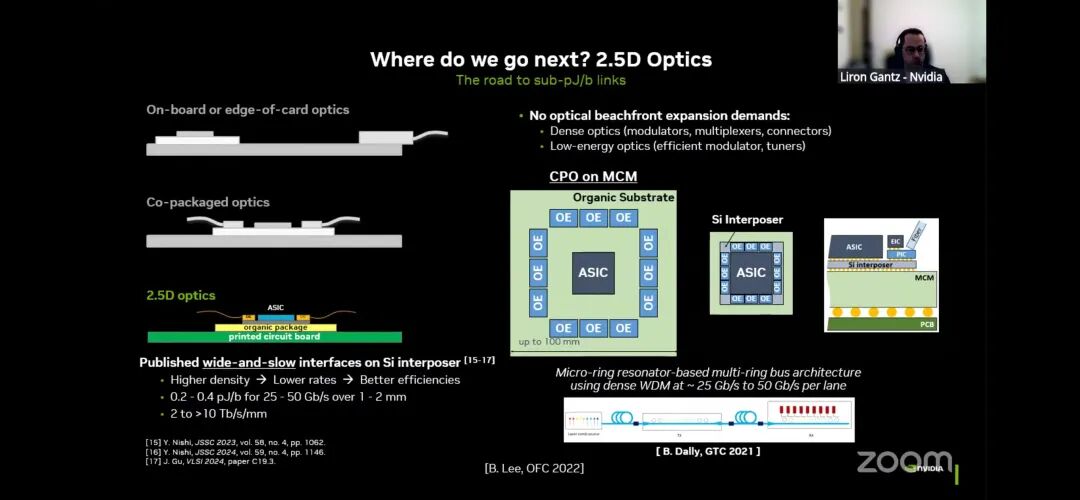

◆ 先进封装：需采用 2.5D 光学集成——在光引擎与有机封装之间增加“中介层”（Interposer），大幅提升凸点数量与引脚密度，支撑多通道并行传输。

◆ 紧凑调制器：选用“微环调制器”（Ring Modulator），其体积小、集成度高，可在有限空间内实现多通道调制。

- 核心优势：将性能提升的“负担”从“电子学”转移到“光子学”——Liron 认为，当前光子学技术仍处于“初级阶段”，在调制效率、集成度等方面有巨大提升空间，是更可持续的长期方向。

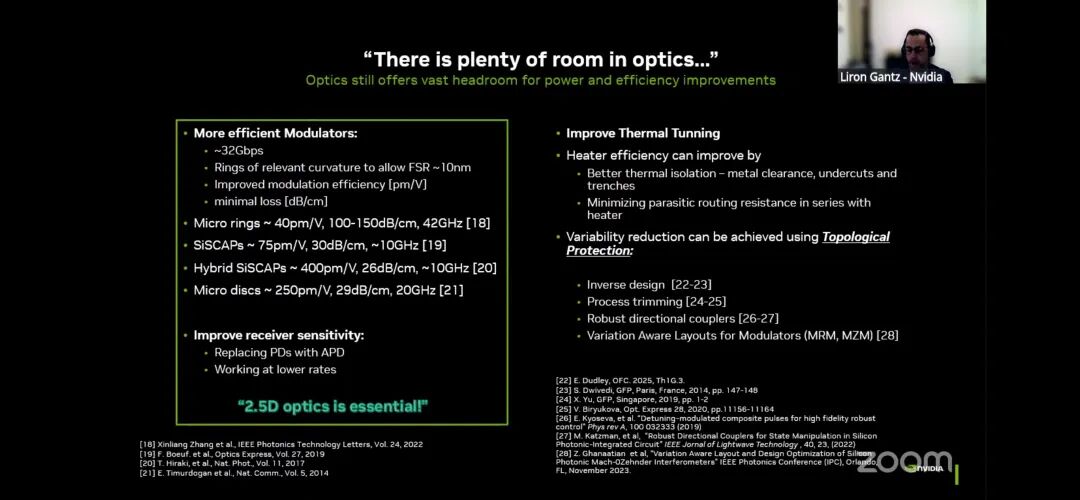

五、未来优化方向：四大技术突破点

为推动“宽而慢”路径落地，NVIDIA 明确了四大关键优化领域：

1. 高效调制器研发：目标不是“更快的调制速度”，而是“更高的能量效率”，降低每比特信号的调制能耗。

2. 接收灵敏度提升：通过采用 APD（雪崩光电二极管）或集成增益模块，增强光信号接收端的灵敏度，减少信号损耗带来的性能损失。

3. 热调谐优化：一方面改进加热器设计，另一方面提升温度隔离能力，减少环境温度变化对光器件性能的影响，降低热管理功耗。

4. 拓扑保护设计：通过器件结构优化，提升光器件对“工艺偏差”的抗干扰能力，减少因制造误差导致的性能波动，进而降低额外的热调谐需求与功耗。

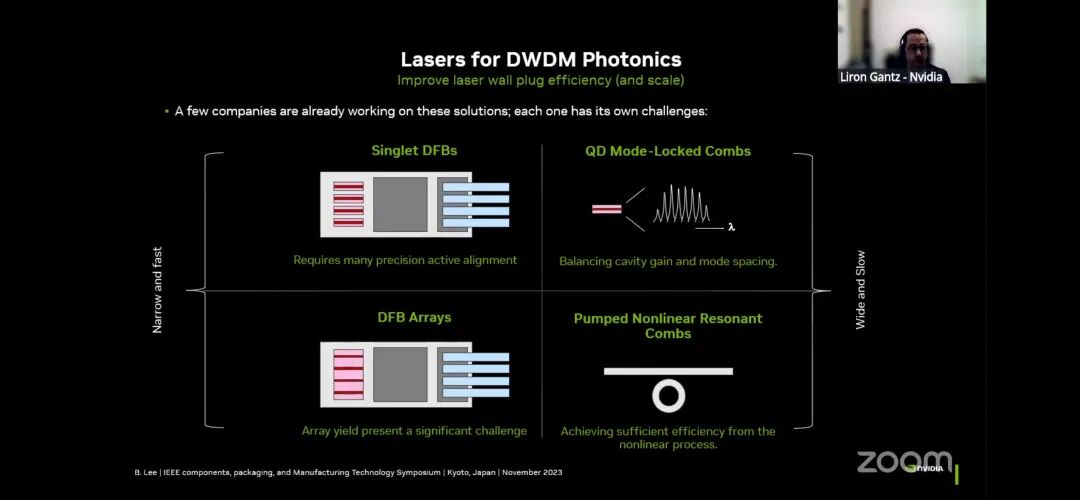

此外，Liron 特别提到：“宽而慢”路径高度依赖激光器厂商——需其提供“多波长激光器”（如相干光源、锁模激光器），以支撑多通道并行传输。

六、问答环节：关键行业观点与指引

1. 对光子学行业的公开指引

Liron 明确：短期内（1-2 代产品），“窄而快”路径仍有价值，铌酸锂（Lithium Niobate）调制器或等离激元（Plasmonic）调制器可在高速场景中发挥作用；但长期来看，行业必须转向“宽而慢”路径，提前布局先进封装与多波长激光器技术。

2. 对全光交换（OCS）的看法

认为 OCS（纯光交换）不会取代当前的电气互连，更可能作为“额外的网络层”存在——适用于特定拓扑重构场景，但无法覆盖所有互连需求，最终会形成“电气互连+OCS”的混合网络架构。

3. 光学技术优先级判断标准

核心指标是每比特能耗（皮焦/比特，pJ/bit） ——无论技术路径（scale-up/scale-out、光子加速器），最终选择“能耗更低”的方案。Liron 提到，若能实现“亚皮焦/比特”的链路（已在论文中验证Nvidia：迈向＜1pJ/bit高速光互连的路线图），光学技术将在 scale-up 领域（与铜竞争）具备吸引力。

4. 2D 光纤阵列的重要性

随着 2.5D 集成落地，光引擎体积会大幅缩小，传统一维光纤排列无法在有限的边沿（Beachfront）内连接足够多的光纤——因此2D 光纤阵列是必然选择，且更倾向“表面耦合”（如光栅耦合器，但非唯一方案），而非难度更高的边缘耦合。

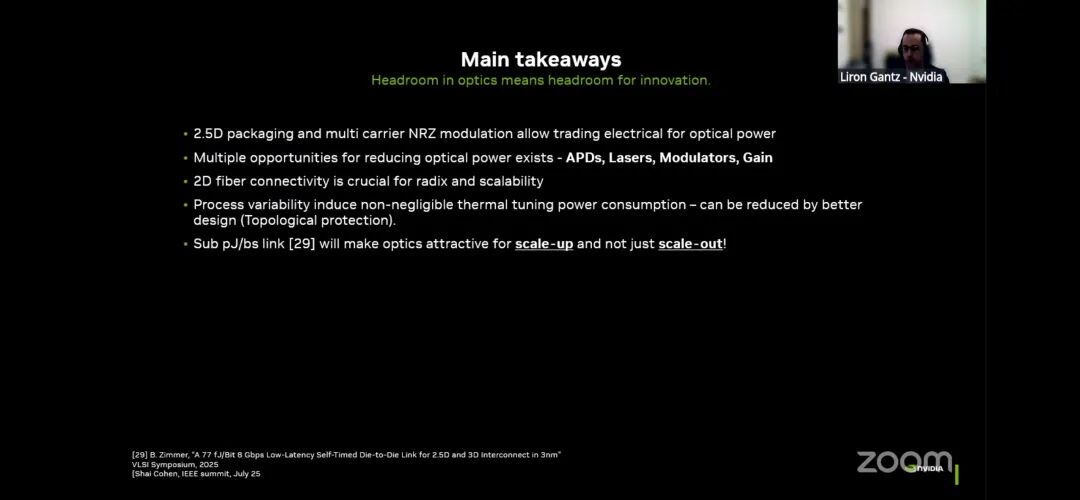

七、核心结论

NVIDIA 认为，AI 数据中心的光学互连已进入“转型期”：短期通过 CPO 技术（窄而快）解决当前功耗痛点，长期需通过“宽而慢”路径+2.5D 封装+多波长技术，将性能提升的核心从电子学转移到光子学，最终实现“亚皮焦/比特”的超低能耗，让光学技术同时覆盖 scale-up 与 scale-out 场景。
