Abaqus怎么在裸梁柱节点上添加叠合板？注意事项

一、裸梁柱节点与叠合板基础认知

在建筑结构模拟中，裸梁柱节点是未附加楼板等构件的梁柱连接部位，其力学性能直接影响整体结构稳定性；叠合板则是由预制板和现场浇筑混凝土层组成的组合楼板，兼具预制构件的高效性与现浇结构的整体性，在装配式建筑模拟中应用广泛。在Abaqus中对裸梁柱节点添加叠合板，需精准还原二者连接关系与力学特性，为结构整体分析提供可靠模型基础。

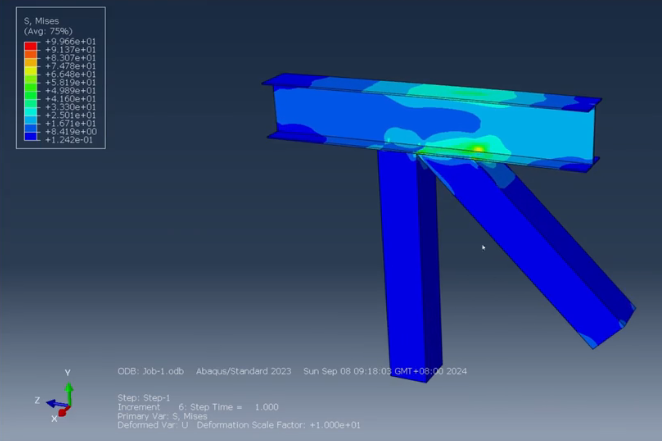

梁柱节点

二、Abaqus中裸梁柱节点添加叠合板的操作步骤

（一）模型前期准备

几何模型构建：通过Abaqus/CAE的Part模块，分别创建裸梁柱节点与叠合板的几何模型。裸梁柱节点需明确梁、柱的截面尺寸、长度及连接方式；叠合板需区分预制层与现浇层，定义各层厚度、材质分区，确保几何尺寸与实际工程设计一致，同时避免构件间几何干涉。

材料属性定义：在Property模块中，为梁、柱、叠合板预制层及现浇层分别赋值材料参数。例如，梁柱采用C30混凝土，需输入弹性模量、泊松比、抗压强度等；叠合板预制层若为预应力混凝土，还需添加预应力相关参数，现浇层材料参数需与预制层匹配，保证材料属性符合工程规范。

（二）装配与连接设置

构件装配：进入Assembly模块，将创建好的裸梁柱节点与叠合板Part按实际工程位置进行装配，使叠合板精准覆盖节点区域及梁的延伸部分，确保叠合板与梁、柱的接触面贴合，误差控制在建模允许范围内。

连接关系建立：根据实际连接形式选择合适的约束方式。若叠合板与梁通过预埋件连接，可采用Coupling约束，将预埋件区域的节点位移与梁的对应节点关联；若为叠合面粘结，可使用Tie约束，将叠合板与梁、柱接触面的节点绑定，模拟二者协同工作，避免相对滑动或分离。

（三）网格划分与分析步设置

网格划分：在Mesh模块中，对整体模型进行网格划分。梁、柱可采用实体单元（如C3D8R），保证力学传递准确性；叠合板需注意预制层与现浇层的网格协调，可采用结构化网格或扫掠网格技术，避免出现畸形单元，同时在节点连接区域适当加密网格，提高应力集中部位的计算精度。

分析步与边界条件设置：进入Step模块，设置分析类型（如静力通用分析），定义加载顺序（如先施加结构自重，再施加楼面活荷载）。在Load模块中，为模型添加边界条件，如柱底固定约束，梁端施加荷载，确保边界条件符合结构实际受力状态，同时避免过度约束或约束不足。

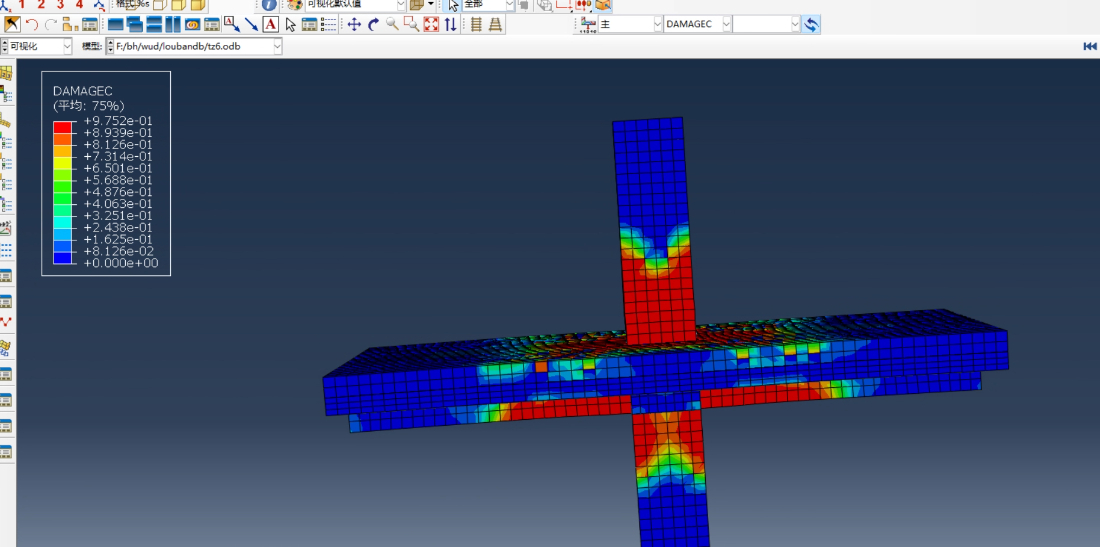

Abaqus网格

三、Abaqus添加叠合板的注意事项

（一）几何与连接精度把控

几何模型构建时，需严格按照设计图纸标注尺寸，尤其是叠合板与梁、柱的接触面尺寸，若存在尺寸偏差，可能导致后续连接约束失效，影响模拟结果。

连接约束设置需贴合实际工程构造，例如预埋件连接的Coupling约束，需准确选择参考点与受控节点范围，避免约束范围过大或过小，导致力的传递失真；Tie约束需确保接触面节点一一对应，若存在节点不匹配，需通过网格调整或创建过渡区域解决。

（二）材料与网格质量控制

材料参数需依据规范或实验数据确定，不可随意估算。例如叠合板预制层与现浇层的界面粘结强度，若取值偏低，可能模拟出不必要的界面破坏；梁柱混凝土的塑性参数需与结构受力状态匹配，避免因材料参数错误导致结构承载力计算偏差。

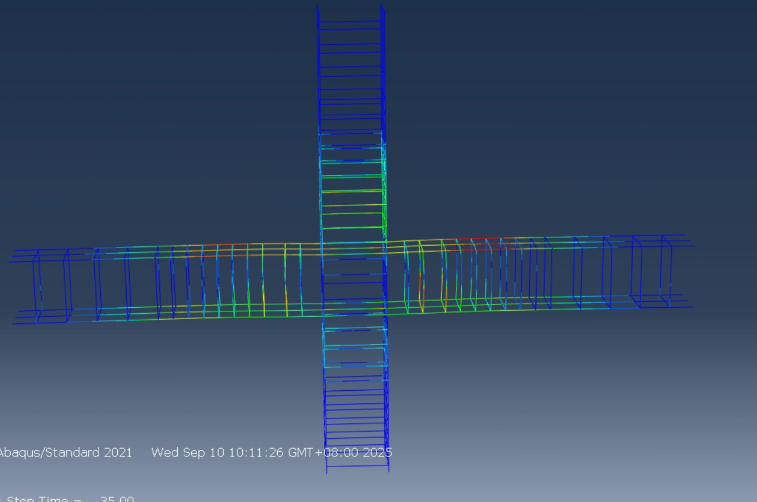

网格质量

网格质量直接影响计算结果精度，需通过Abaqus的网格质量检查工具（如AspectRatio、Skewness）筛选合格单元，畸形单元占比需控制在5%以内，节点连接区域网格密度需高于其他区域，确保应力计算准确，同时避免因网格过密导致计算效率过低。

（三）模拟结果验证与优化

完成模型设置后，需进行初步计算，通过Visualization模块查看叠合板与裸梁柱节点的应力分布、位移变化。若发现连接部位应力异常集中或位移不符合预期，需检查连接约束、材料参数或网格划分是否存在问题，及时调整模型。

可将模拟结果与理论计算值或实验数据对比，例如叠合板在荷载作用下的挠度值，若偏差较大，需回溯建模步骤，优化参数设置，确保模型的可靠性与准确性，为后续结构整体分析提供有效支撑。
