100V降压恒流芯片H5412B 输入8-85V 输出3.3V5V12V调光深度可达0.1%

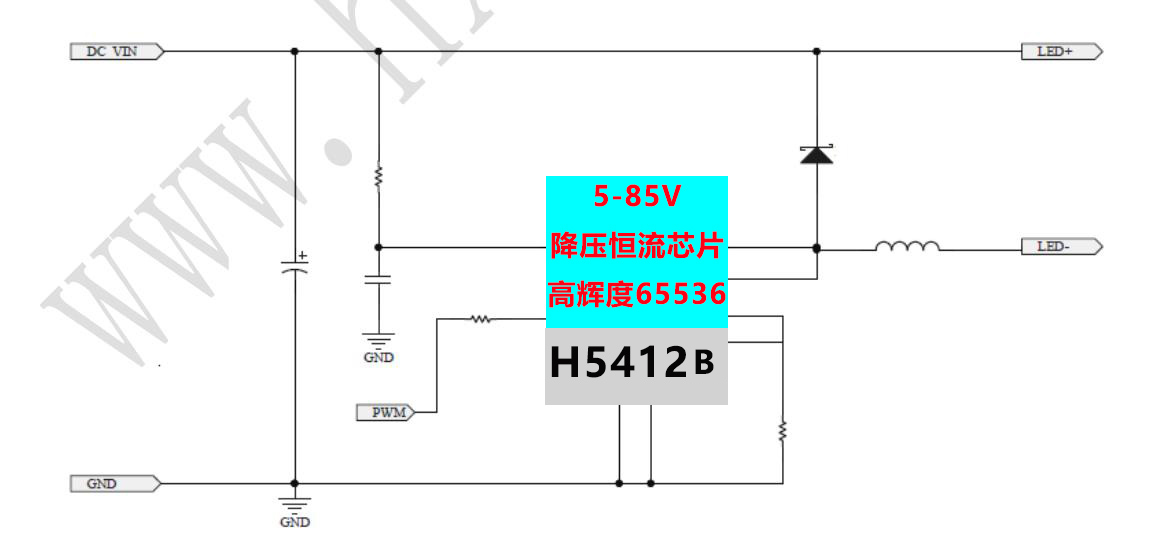

H5412B 是一款多功能平均电流型 LED 恒流驱动器，其外围电路设计较为简单，适用于电压范围在 5-85V 的非隔离式恒流 LED 驱动场景。

该芯片采用平均电流模式控制，输出电流精度为 ±3.5％；输出电流受输入输出电压及电感的影响较小；芯片内部集成了环路补偿功能，有助于简化外围电路，提升使用时的可靠性。

其 PWM 端口可支持小占空比的 PWM 调光，能够响应小于 60ns 的 PWM 脉宽波形，当 PWM 端口为高电平时，芯片处于正常工作状态，为低电平时，芯片输出关闭。

H5412B 采用 SOP-8 封装形式。

特征

 内置100V高压MOS

 宽压5V-85V输入范围

 平均电流工作模式

 输出电流最大1.2A

 转换效率最高可达95%

 输出电流精度±3.5%

 支持PWM调光

 最大工作频率1MHz

 最大调光频率25KHz

 调光深度可达0.1%

 可做多路共阳极输出，抗干扰强

 带过热保护功能

 带输出短路保护功能

典型应用

 智能调光照明

 电瓶车照明，汽车照明

 LCD背光驱动及洗墙灯

 景观LED点光源

 商业照明

 建筑照明

 强光手电筒，警示灯

 MR-16LED灯
