在工业自动化、机器人控制及智能监控领域，如何实现高清视频的实时传输与设备间的可靠通信，一直是技术落地的关键挑战。MR300C图传模块凭借其集成化的设计、低功耗特性及多平台兼容性，成为解决这一问题的理想选择。本文将详细解析其技术原理、核心优势及应用场景。

一、技术原理：视频流与串口透传的双重集成

MR300C模块通过USB接口连接摄像头，将采集的MJPEG格式视频数据编码为HTTP协议流，并默认推送至局域网8080端口。用户无需安装专用软件，仅需通过浏览器或VLC播放器即可在安卓/iOS/电脑设备上实时查看视频画面。这一设计极大简化了部署流程，尤其适合快速迭代的工业测试场景。

同时，模块的UART1接口支持与TCP客户端的数据透传。默认作为TCP Server（IP: 10.10.10.1，端口: 20140），它可将串口接收的数据直接转发至网络端，或反向传输网络指令至串口设备。这种“透明传输”机制，使得传感器数据采集、设备控制等操作可通过单一模块完成，降低了系统复杂度。

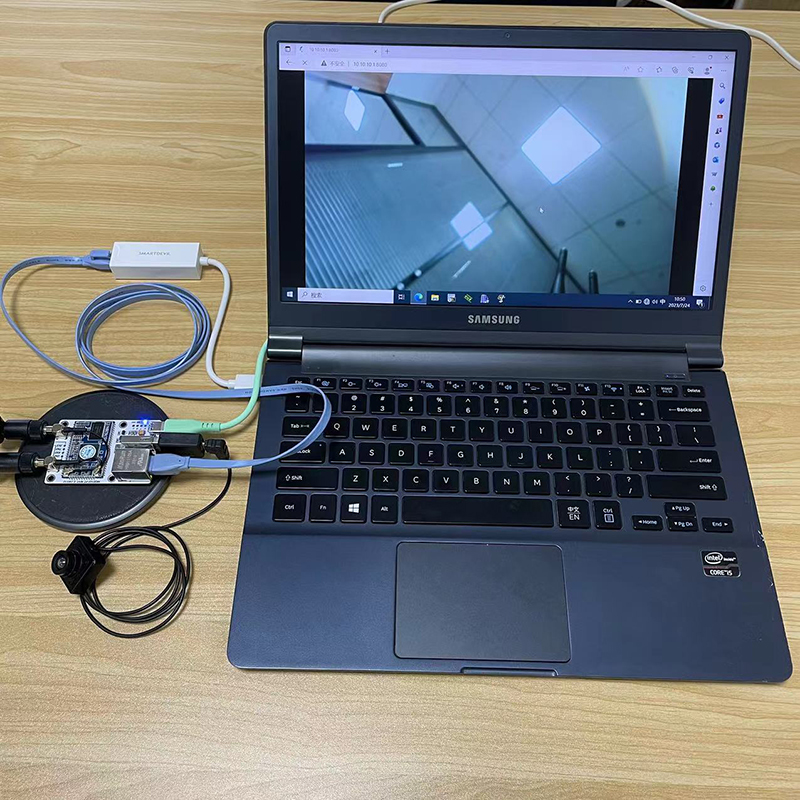

无线图传模块

二、核心优势：高性能与易用性的平衡

1. 摄像头兼容性优化
   • UVC免驱协议：支持即插即用，兼容主流操作系统（Windows/Linux/macOS），避免驱动冲突导致的兼容性问题。
   • MJPEG格式限制：虽仅支持MJPEG编码，但该格式在压缩率与实时性间取得平衡，适合30fps@1080P的高清传输需求。
   • 性能上限：200万像素分辨率与30fps帧率，可满足工业内窥镜、机器人视觉等场景的细节捕捉需求。
2. 无线传输与功耗控制
   • 300Mbps 2T2R WIFI：双天线设计提升信号稳定性，空旷环境30米覆盖范围适配中小型工厂或实验室。
   • 超低功耗：DC5V供电下平均电流仅0.3A，峰值不超过1A，支持电池供电设备长时间运行（如便携式检测仪）。
3. 串口通信的灵活性
   • 3.3V TTL电平：直接对接MCU（如STM32、ESP32），无需电平转换模块，降低硬件成本。
   • 115200波特率：满足高速数据传输需求，如机器人传感器数据回传或实时控制指令下发。

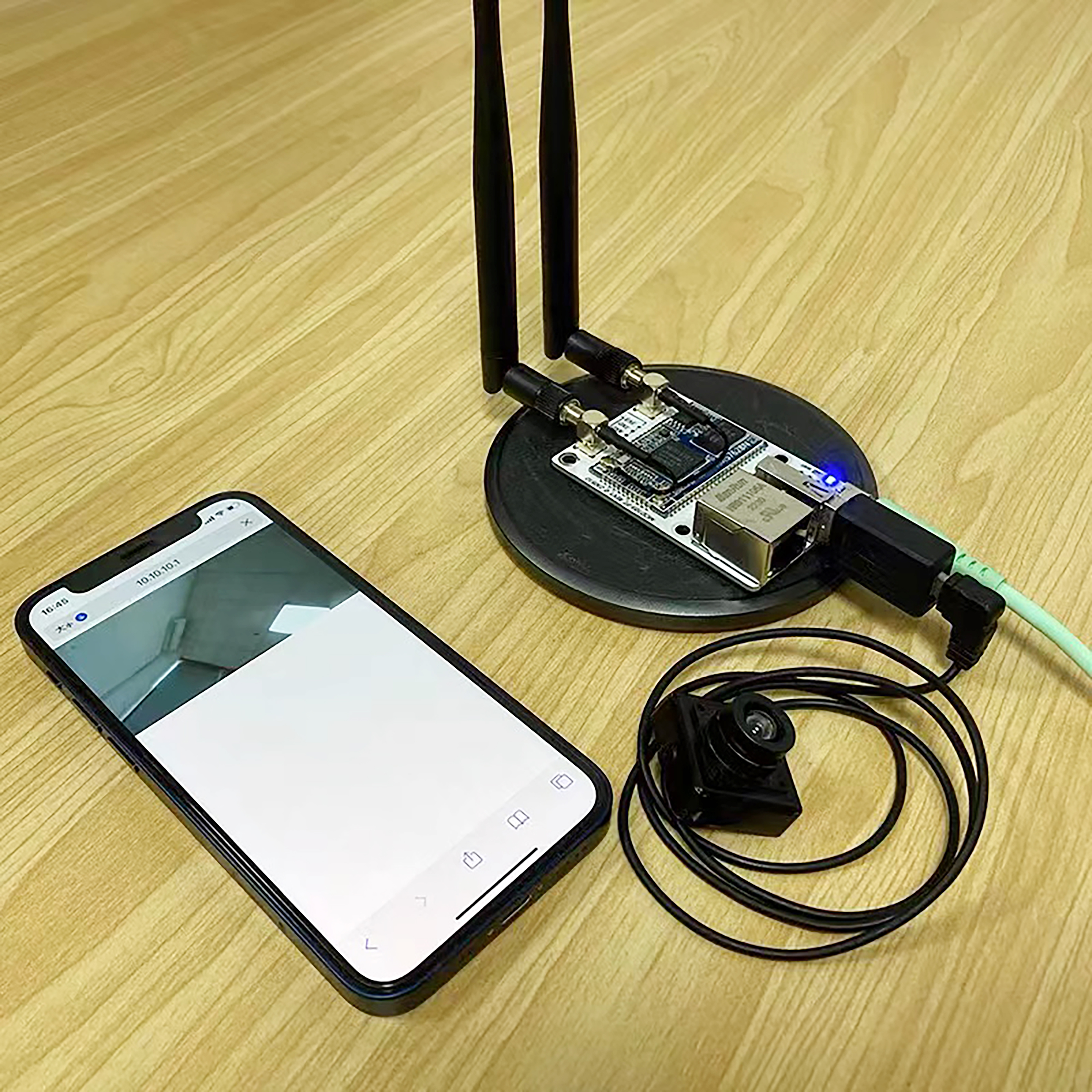

WiFi图传模块

三、典型应用场景

1. 工业WIFI内窥镜
   • 在管道检测、设备内部维修中，通过MR300C将内窥镜画面无线传输至平板或电脑，技术人员可远程协作诊断，避免狭小空间作业风险。
2. 机器人视觉系统
   • 搭配1080P摄像头，模块可实时传输机器人工作环境画面至控制终端，同时通过串口透传接收编码器、IMU等传感器数据，实现闭环控制。
3. 智能汽修与美容设备
   • 在汽车漆面检测或皮肤分析仪中，高清视频流辅助AI算法识别缺陷，串口通信同步传输检测数据至后台系统，提升服务效率。
4. 教育办公高拍仪
   • 快速扫描文档或实物，通过WIFI投屏至大屏，串口可连接按键板实现一键操作，简化教学或会议流程。

四、技术对比：MR300C vs 传统方案

五、实操指南：快速上手MR300C

1. 视频流访问步骤
   • 连接摄像头与模块USB接口，通电后模块自动启动WIFI热点（SSID:_XXXX）。
   • 电脑/手机连接该热点，打开浏览器输入http://10.10.10.1:8080，即可查看实时画面。
   • 或使用VLC添加网络流：媒体→打开网络串流→输入URL http://10.10.10.1:8080
