在风力发电领域，叶片的桨距角控制直接影响机组的发电效率与机械安全。传统控制方案常面临协议异构带来的响应延迟与系统复杂性挑战。某风电场升级项目中，我们通过EtherCAT转PROFINET的网关技术，实现了不同协议设备的高效协同，显著提升了桨距控制的精准度。

88ba16b888bdd2e58387eaf3dd6c67a6_f23cc912d8ac4e56adb40806cf545b26

系统架构设计

1. PROFINET主站架构

采用西门子S7-1500PLC作为PROFINET主站，通过PROFINET-IE接口连接第三方伺服驱动器。伺服驱动器直接控制变桨电机，实时调整叶片角度。PROFINET的循环传输机制确保控制指令以2ms周期稳定送达，有效应对风速突变工况。

2. EtherCAT从站集成

倍福CX9020嵌入式控制器作为EtherCAT主站，负责采集风速仪、振动传感器等高速数据。通过部署EtherCAT转PROFINET网关（如JH-ECT019)，将EtherCAT数据流无缝映射至PROFINET网络，实现与主控PLC的实时数据交换。

9729f521a7a54e3ebbc8feafeb69beb8_afec1aec00224dfa974955f0d27cc04f

典型应用案例

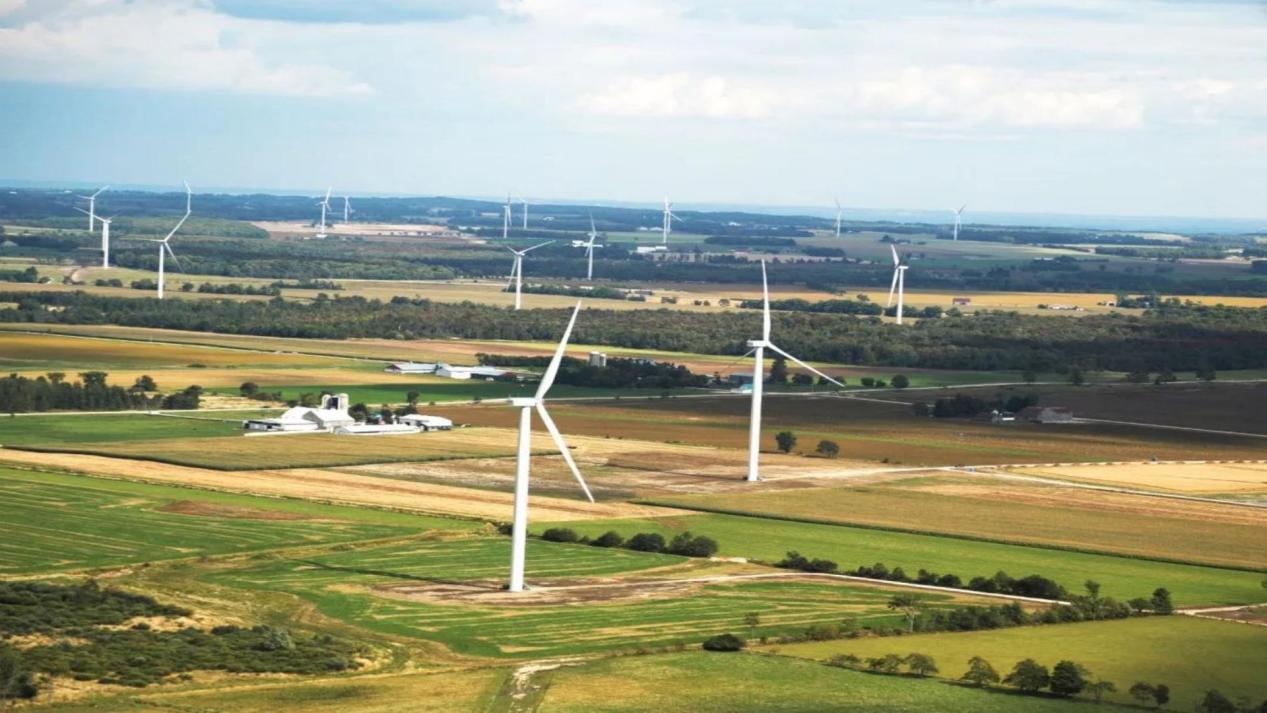

在内蒙古某风电场改造中，机组面临风速频繁波动导致的功率波动问题。原系统采用单一PROFIBUS总线，伺服驱动器响应延迟达±0.3°，影响捕风效率。技术改造后：

- 采用JH-ECT019网关实现协议转换

- EtherCAT网络采集32点环境参数（风速、风向、温度）

- PROFINET主站动态计算桨距角设定值

- 伺服驱动器响应精度提升至±0.1°

实际运行数据显示，年发电量提升2.7%，机械制动器动作频次下降35%。

db638b2e1035344a7fb46ed99d762bce_c0cca4179d964f13a58e8cc570b790a9

技术优势分析

1. 实时性保障

PROFINET IRT协议确保伺服控制周期稳定在1-2ms，EtherCAT的分布式时钟机制实现μs级同步，共同保障变桨系统在5m/s风速突变时的响应时间＜100ms。

2. 运维便捷性

通过TIA Portal与TwinCAT的协同组态，工程师可在统一平台监控PROFINET与EtherCAT网络状态，诊断效率提升60%。网关的模块化设计支持热插拔维护，减少停机时间。

此方案的成功实施，为风电场智能化改造提供了新思路。通过协议转换技术，既保留了现有设备投资，又充分发挥了不同协议的技术优势，未来可在风电场群控系统中进一步推广。
