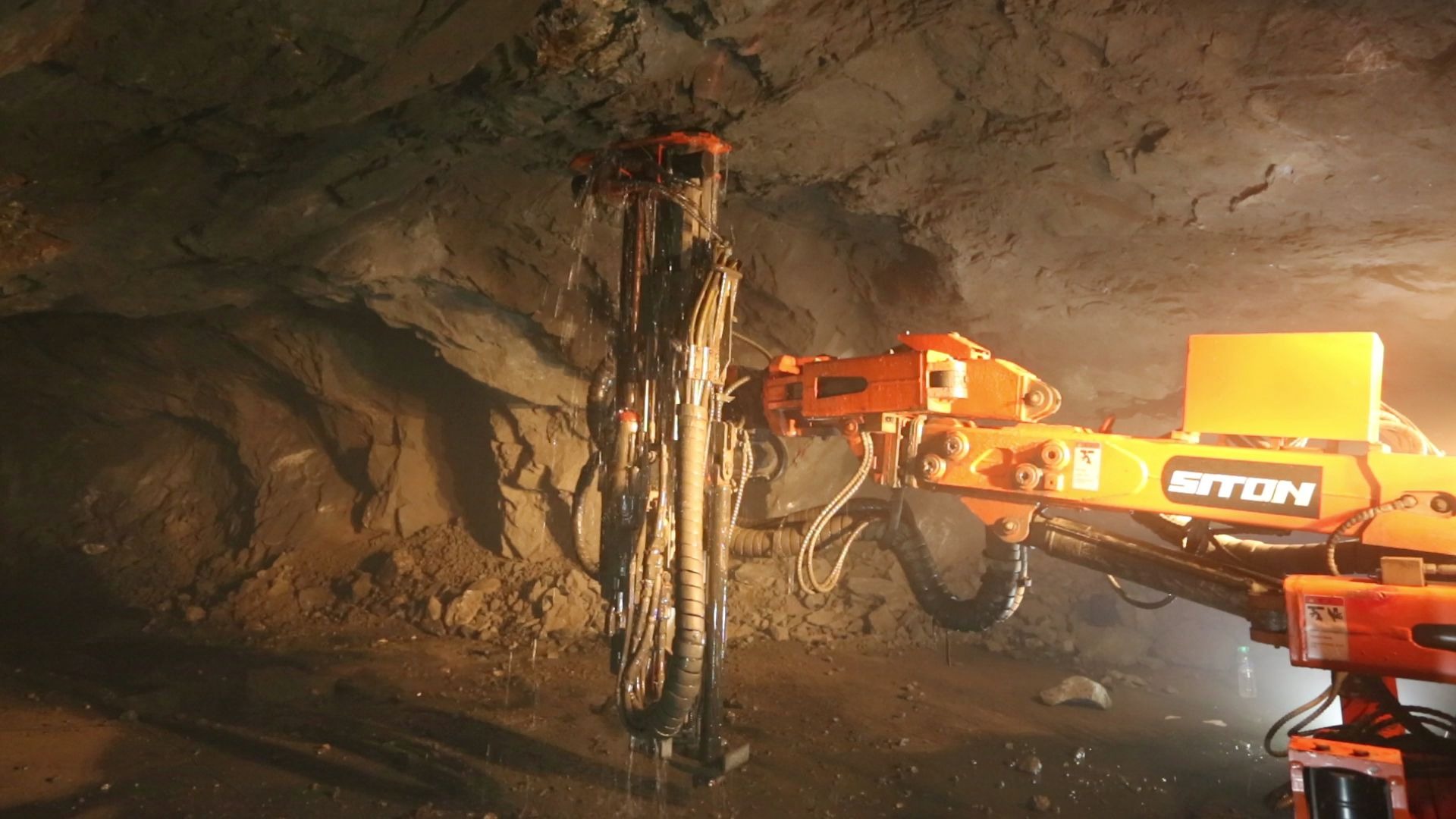

在矿山深处，一套崭新的自动化系统正悄然改变着设备保护的格局。面对井下复杂的工况和多品牌控制设备共存的现状，我们设计的这套保护系统巧妙解决了通信协议的融合难题。

3628fa51ecb156dca183269aa33aff08_u=949128342,29849194&fm=253&fmt=auto&app=138&f=PNG_w=400&h=711

协议转换：系统集成的关键枢纽

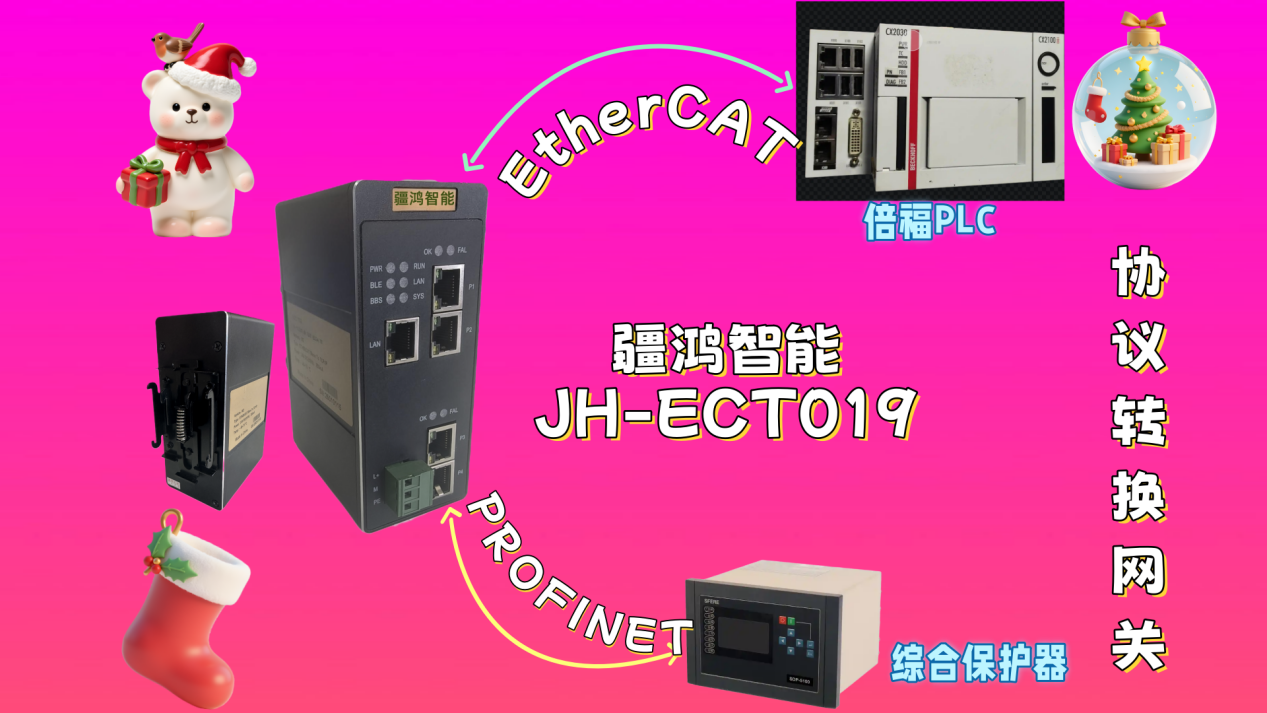

项目核心在于实现PROFINET与EtherCAT两大工业以太网协议的互联互通。我们选用专业的协议转换网关作为通信枢纽，这个不起眼的灰色盒子却承载着关键使命——它能够将PROFINET网络的异步通信数据与EtherCAT的分布式时钟精确同步，实现两种协议间的无损数据映射。

网络架构：主从分明的控制体系

系统采用PROFINET作为主站网络，连接着西门子S7-1500系列PLC和操作员站。这条信息主干道上，综合保护器的实时数据——包括电机温度、振动幅度、绝缘状态等32个关键参数——以毫秒级的周期稳定传输。网络配置时，我们通过GSDML文件将保护器无缝集成到PROFINET拓扑中，设置了精确的IRT周期以确保关键数据的确定性延迟。

与此同时，EtherCAT作为从站网络，负责与倍福CX系列PLC建立高速数据通道。通过ESI描述文件，我们将EtherCAT从站模块的PDO映射关系预先配置，使得过程数据能够在不经过主站CPU的情况下，直接在各个从站间传递。这种“飞驰”特性让运动控制指令的传输延迟控制在百微秒级别。

c60c689be37d45533bad8dc95c55369f_0c8eae1255be41a7accd818df319eeea

工程实践：精准的参数配置

在实施过程中，我们特别注重网络参数的精细调整。PROFINET网络设置了2ms的刷新周期，与保护器的采样周期完全同步；EtherCAT网络则采用分布式时钟模式，将各个从站的时钟与首站严格对齐，时钟抖动控制在50纳秒以内。协议转换网关中，我们建立了256个字节的输入/输出数据映射区，确保两种协议间的数据交换既完整又高效。

系统价值：稳定可靠的保护屏障

这套系统投入运行后，展现出了显著的技术优势。保护器的预警响应时间从原来的数百毫秒缩短至20毫秒以内，实现了真正的实时保护。当设备出现异常征兆时，PROFINET主站能够立即获取EtherCAT网络传递的故障信息，在设备受损前完成保护动作。

IMG_256

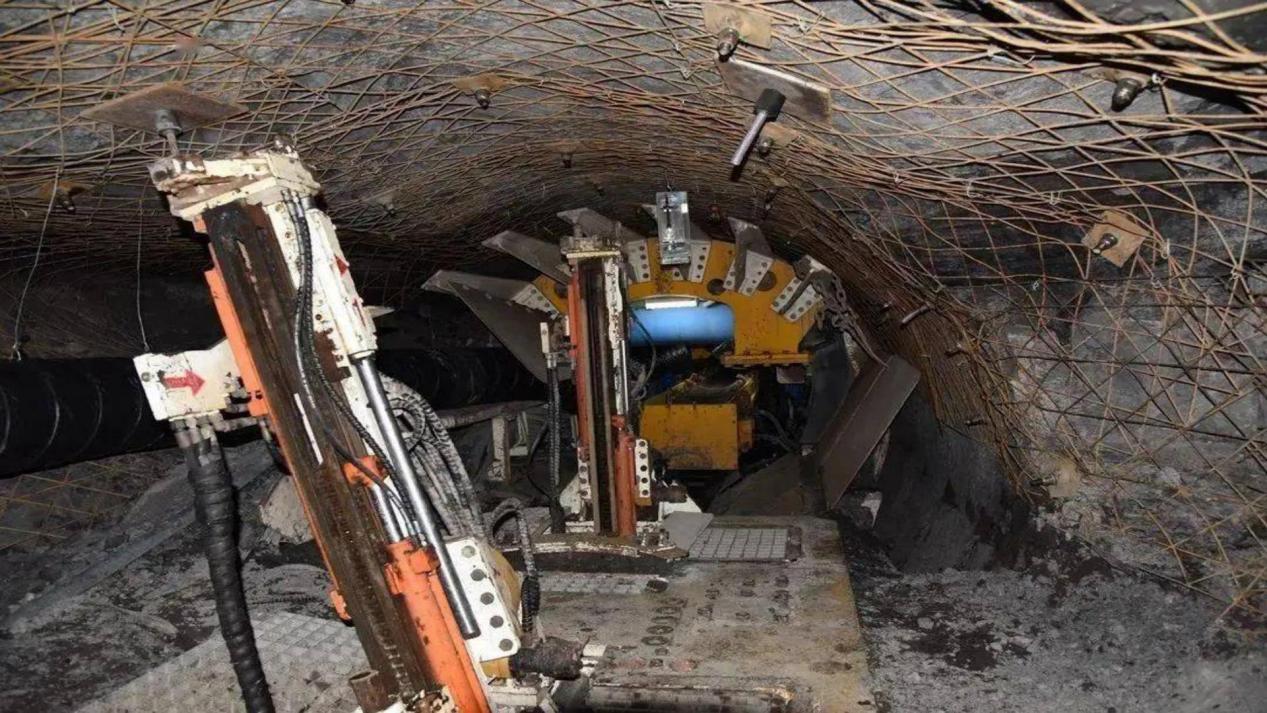

在某个深达800米的矿井中，这套系统成功预警了一次电机轴承过热故障。保护器通过EtherCAT网络将温度梯度数据传送至倍福PLC，再经协议转换网关上传至PROFINET主站，整个数据处理链条在8毫秒内完成，为现场人员争取了宝贵的应急处理时间。

这种跨协议的集成方案，不仅解决了多品牌设备协同工作的技术难题，更重要的是建立了一套可靠、高效的设备保护体系，为矿山安全生产提供了坚实的技术保障。
