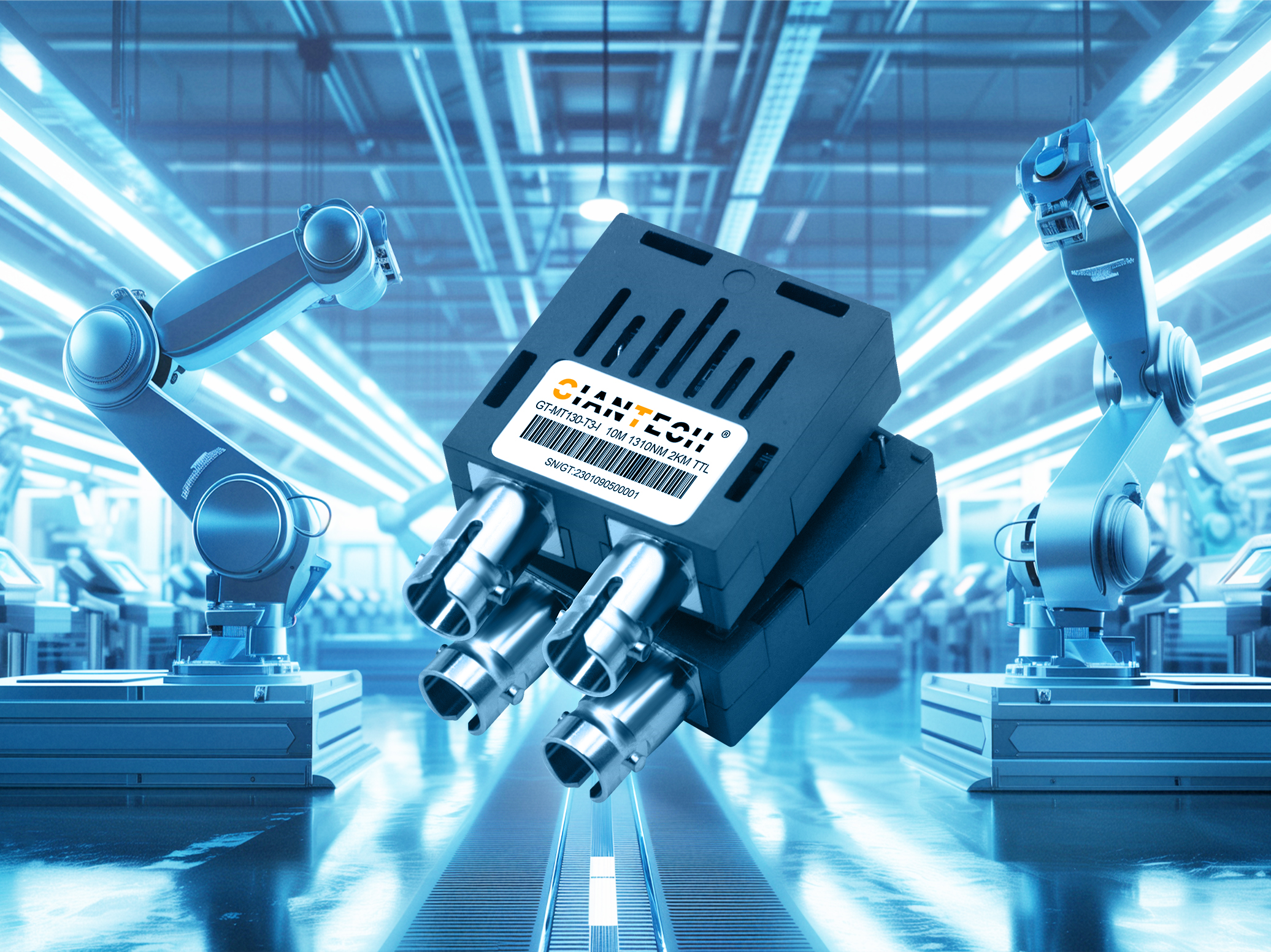

1×9封装TTL串口光纤模块

工业通信的核心组件

在工业自动化和智能制造的宏大版图中，高效可靠的通信系统是连接各个环节的关键纽带，而 1×9 封装 TTL 串口光纤模块作为其中的核心组件，发挥着举足轻重的作用。它如同工业通信网络的 “神经末梢”，精准地实现数据的传输与交互，保障工业系统的稳定运行 。在工业 4.0 和智能制造的时代浪潮下，工业设备之间的数据交互愈发频繁和复杂，对通信的稳定性、速度和抗干扰能力提出了前所未有的挑战。1×9 封装 TTL 串口光纤模块凭借其独特的技术优势和性能特点，成为应对这些挑战的有力武器，广泛应用于自动化生产线、智能电网、轨道交通等诸多关键领域，为工业数字化转型注入强劲动力。接下来，让我们深入剖析这款模块的奥秘，探寻它在工业通信领域的卓越表现和无限潜力。

解析 1×9 封装

1×9 封装是光模块领域中一种经典且具有独特优势的封装形式。从结构上看，它采用金属外壳和 9 针 DIP（双列直插式封装） ，这种设计赋予了模块诸多特性，使其在特定应用场景中发挥关键作用。

在温度适应性上，1×9 封装的光模块表现同样出色。其工作温度范围可达 - 40℃至 + 85℃，能够满足电力、交通等户外设备在各种极端温度条件下的运行需求。在北方寒冷的冬季，户外温度可能会降至零下三四十摄氏度，而在南方炎热的夏季，一些设备表面温度可能会超过 80℃，1×9 封装的光模块都能在这样的环境中稳定运行，为设备之间的数据通信提供可靠保障。

从电气特性角度，1×9 封装的光模块支持 10M的传输速率，传输距离覆盖 20km，功耗低于 1W，展现出了良好的性价比。对于一些对传输速率要求不是特别高，但对传输距离和成本较为敏感的应用场景，如工业自动化生产线中的低速控制信号传输、安防监控系统中的远距离视频传输等，1×9 封装的光模块以其较低的成本和稳定的性能，成为了理想的选择。在一条长达数千米的自动化生产线上，多个设备之间需要进行数据交互，1×9 封装的光模块可以将设备产生的控制信号准确无误地传输到各个节点，且功耗较低，不会给整个系统带来过高的能耗负担 。

在实际应用中，1×9 封装的光模块多采用焊接型设计，这种设计使其直接固化在通讯设备的电路板上，成为固定的光模块使用。这样的连接方式不仅减少了因插拔带来的接触不良等问题，提高了系统的可靠性，还能在一定程度上节省电路板的空间，为通讯设备的小型化设计提供了便利。同时，1×9 封装的光模块通常提供 FC、ST、SC 三种光纤接口选项，不同的接口可以适配不同的设备和光纤类型，极大地增加了它的通用性。例如，FC 接口常用于电信网络和一些对连接稳定性要求较高的工业领域；ST 接口则在早期的光纤通信系统中应用广泛，具有操作简单、连接快速的特点；SC 接口是目前较为常见的一种接口，其外观呈方形，体积小巧，便于安装和维护，在数据中心、企业网等场景中应用较多。这些丰富的接口选择，使得 1×9 封装的光模块能够灵活地应用于各种不同的通信系统中，满足多样化的工业通信需求。

TTL 串口的独特优势

（一）传输速度

在工业数据传输的高速赛道上，TTL 串口凭借其出色的传输速度脱颖而出。TTL 电路基于双极型晶体管（BJT） ，其开关速度极快，信号传输延迟时间能够精准控制在纳秒（ns）级，这使得数据能够以极高的速率在设备之间传递。以自动化生产线为例，生产线上的传感器需要实时将采集到的大量生产数据传输给控制器，如产品的尺寸检测数据、生产设备的运行状态参数等。这些数据的及时传输对于生产线的高效运行和质量控制至关重要。TTL 串口光模块能够快速地将这些数据传输给控制器，控制器根据接收到的数据实时调整生产参数，确保产品质量的稳定性和生产效率的最大化。如果数据传输速度过慢，就可能导致生产线上出现次品，甚至影响整个生产线的正常运行。

（二）抗干扰能力

在复杂的工控电磁环境中，光信号传输的抗干扰能力成为了保障数据准确传输的关键。光信号的传输原理基于光的全反射，光纤作为传输介质，由玻璃或塑料等绝缘材料制成 ，从根本上避免了电磁感应问题。在大型工厂中，电机、变压器等设备在运行过程中会产生强烈的电磁干扰，传统的电信号传输方式很容易受到这些干扰的影响，导致信号失真、数据丢失等问题。而 1×9 封装 TTL 串口光纤模块利用光信号进行数据传输，能够在这样恶劣的电磁环境中稳定运行，保障数据传输的零误差。例如在电力系统的变电站中，各种高压设备产生的强电磁干扰对通信系统提出了极高的要求，TTL 串口光纤模块通过其卓越的抗干扰能力，确保了电力数据的准确传输，为电网的安全稳定运行提供了可靠保障。

（三）电平兼容性

TTL 光模块支持 TTL 与 CMOS 双电平标准，这一特性为跨设备、跨系统通信搭建了一座畅通无阻的桥梁。在现代工业控制系统中，往往会涉及到不同类型、不同品牌的设备和系统，它们可能采用不同的电平标准。TTL 光模块的电平兼容性使得它能够轻松与各种采用 TTL 或 CMOS 电平的设备进行连接和通信。例如，在一个大型的智能制造工厂中，可能同时存在使用 TTL 电平的传统工业设备和采用 CMOS 电平的新型智能传感器。TTL 光模块可以无缝适配这两种设备，实现它们之间的数据交互，从而将整个工厂的生产设备连接成一个有机的整体，实现生产过程的全面自动化和智能化控制。

（四）低功耗优势

在能源紧张的大背景下，部分采用低功耗设计的 1×9 封装 TTL 串口光纤模块成为了节能增效的利器。在一些需要长期运行且对功耗有严格要求的工业场景中，如远程监控设备、分布式传感器网络等，这些低功耗模块能够以较低的能耗运行，有效降低了能源成本。以智能电网中的远程电表数据采集系统为例，大量的电表分布在不同的区域，需要通过通信模块将数据传输到集中处理中心。TTL 串口光纤模块的低功耗设计使得电表的电池续航时间大大延长，减少了电池更换的频率和成本，同时也降低了整个系统的能耗，符合绿色环保的发展理念。

丰富的应用场景

1×9 封装 TTL 串口光纤模块凭借其卓越的性能，在众多领域中找到了施展身手的舞台，成为推动各行业数字化、智能化发展的关键力量。

（一）异步通信领域

在异步通信的广阔天地里，1×9 封装 TTL 串口光纤模块扮演着至关重要的角色。异步通信是一种广泛应用的数据传输方式，它允许设备在不同的时钟频率下工作，通过起始位和停止位来同步数据传输。在一些分布式控制系统中，各个节点设备的时钟可能存在微小的差异，而 TTL 串口光纤模块能够适应这种异步通信环境，确保数据的准确传输。例如，在一个大型的智能建筑控制系统中，分布在不同楼层的照明设备、空调系统、安防摄像头等设备需要与中央控制系统进行通信。这些设备的工作时钟可能不完全一致，但通过 1×9 封装 TTL 串口光纤模块，它们能够以异步通信的方式将设备状态、运行参数等数据准确地传输给中央控制系统，实现对整个建筑的智能化管理。

（二）单片机通信

单片机作为嵌入式系统的核心，广泛应用于工业控制、智能家居、智能仪表等领域。1×9 封装 TTL 串口光纤模块与单片机的完美适配，为单片机系统的通信拓展提供了有力支持。在智能家居系统中，单片机负责控制各种家电设备的运行，而 1×9 封装 TTL 串口光纤模块则可以将单片机采集到的设备状态信息、用户操作指令等数据传输到远程服务器或其他智能设备上，实现远程控制和智能化管理。比如，用户可以通过手机 APP 远程控制家中的灯光亮度、空调温度等，这背后就是 1×9 封装 TTL 串口光纤模块与单片机协同工作的结果。同时，在一些工业自动化设备中，单片机通过 TTL 串口光纤模块与上位机进行通信，接收上位机发送的控制指令，向上位机反馈设备的运行状态，确保工业生产的高效、稳定运行。

（三）工控设备信号传输

在工业自动化领域，PLC（可编程逻辑控制器）、DCS（集散控制系统）等工控设备是实现生产过程自动化控制的核心。1×9 封装 TTL 串口光纤模块在这些工控设备的信号传输中发挥着关键作用，确保了生产过程的精准控制和稳定运行。在汽车制造工厂的自动化生产线上，PLC 负责控制各个生产环节的设备动作，如机器人的抓取、焊接、装配等。1×9 封装 TTL 串口光纤模块将 PLC 与各种传感器、执行器连接起来，实现了数据的快速传输和精准控制。传感器实时采集生产线上的各种数据，如零件的位置、尺寸、质量等，通过 TTL 串口光纤模块传输给 PLC，PLC 根据这些数据进行分析处理，然后通过 TTL 串口光纤模块向执行器发送控制指令，确保生产过程的准确性和高效性。同时，在一些大型化工企业的 DCS 系统中，1×9 封装 TTL 串口光纤模块将分布在不同区域的现场仪表、控制器等设备连接成一个有机的整体，实现了对整个生产过程的集中监控和管理，提高了生产的安全性和可靠性。

（四）串行信号传输

RS-232、RS-485 及 RS-422 等串行信号在工业通信中应用广泛，1×9 封装 TTL 串口光纤模块能够轻松实现这些串行信号的光纤传输，有效解决了传统串行信号传输距离短、抗干扰能力弱的问题。在安防监控领域，RS-485 总线常用于连接多个摄像头和监控主机。传统的 RS-485 信号传输距离一般在 1200 米左右，且容易受到电磁干扰的影响。而通过 1×9 封装 TTL 串口光纤模块，RS-485 信号可以转换为光信号进行传输，传输距离可以达到数千米甚至更远，同时光信号的抗干扰能力极强，确保了监控视频数据的稳定传输，为安防监控系统的可靠运行提供了保障。在智能电网中，RS-232 信号常用于电力设备与监控系统之间的通信。1×9 封装 TTL 串口光纤模块可以将 RS-232 信号转换为光信号，实现长距离、高可靠性的通信，保障了电力系统的安全稳定运行。

多元化产品特性

（一）工作温度范围

1×9 封装 TTL 串口光纤模块拥有令人瞩目的超宽工作温度范围，从 - 40℃的极寒低温到 85℃的酷热高温，它都能稳定运行。这一特性使其成为各类极端环境下工业应用的理想选择。在北极地区的油气开采项目中，冬季气温常常降至零下三四十摄氏度，1×9 封装 TTL 串口光纤模块在这样的低温环境下，能够保障油气开采设备与监控中心之间的数据通信稳定，确保设备的安全运行和高效生产。而在沙漠地区的太阳能电站，夏季高温时设备表面温度可能超过 80℃，该模块同样能够正常工作，将太阳能板的发电数据、设备运行状态等信息准确传输，为电站的智能化管理提供有力支持。

（二）接口与光纤类型

在接口和光纤类型方面，1×9 封装 TTL 串口光纤模块提供了丰富的选择。接口类型包括 ST、FC、SC，每种接口都有其独特的优势和适用场景。ST 接口采用卡接式圆型设计，具有连接快速、操作简单的特点，常用于一些对安装速度要求较高的现场设备连接；FC 接口为圆型带螺纹接口，连接牢固，防尘性能好，在电信网络和对稳定性要求极高的工业通信场景中应用广泛；SC 接口是卡接式方型接口，体积小巧，便于高密度安装，在数据中心、企业网络等设备密集的场所较为常见。光纤类型涵盖单模单纤、单模双纤、多模双纤、多模单纤 ，不同的光纤类型适用于不同的传输距离和速率需求。单模单纤成本较低，安装简便，适用于短距离、成本敏感型的项目，如企业内部的局域网通信；单模双纤则可以实现双向传输，传输容量大，扩展性好，适用于长距离、高速率、对可靠性要求高的通信场景，如广域网、城域网以及数据中心之间的互联；多模光纤则适用于短距离、高速率的数据传输，如数据中心内部设备之间的连接。这些丰富的接口和光纤类型选择，使得 1×9 封装 TTL 串口光纤模块能够灵活适配各种不同的工业通信系统，满足多样化的应用需求。

（三）速率与波长

1×9 封装 TTL 串口光纤模块的速率可在 0 到 10M 之间自由切换，波长覆盖范围为 850 - 1550nm，这一特性使其能够完美适应各种不同的应用场景。在一些对数据传输速率要求不高，但对成本和稳定性较为关注的工业自动化生产线中，如传统的纺织、食品加工等行业，模块可以设置在较低的速率下运行，以降低成本并保证数据传输的稳定性。而在一些新兴的智能制造领域，如工业机器人控制、高速数据采集等场景，对数据传输速率要求较高，模块则可以切换到较高的速率模式，满足高速数据传输的需求。不同的波长选择也为模块的应用提供了更多的灵活性。850nm 波长的多模光纤适用于短距离、高速率的数据传输，常用于数据中心内部设备之间的连接；1310nm 和 1550nm 波长的单模光纤则适用于长距离的传输，1310nm 波长常用于城域网和接入网的传输，1550nm 波长由于其传输损耗更低，更适合长距离、大容量的骨干网传输 。通过灵活选择速率和波长，1×9 封装 TTL 串口光纤模块能够在各种复杂的工业通信环境中发挥最佳性能。

（四）电压适配与定制服务

1×9 封装 TTL 串口光纤模块具备电压适配 3.3V/5V 的能力，这使得它能够与不同电源规格的设备轻松适配，减少了因电压不匹配而带来的兼容性问题。在一些工业控制系统中，可能同时存在使用 3.3V 电源的新型智能设备和采用 5V 电源的传统工业设备，1×9 封装 TTL 串口光纤模块可以无缝连接这两种设备，实现数据的稳定传输。此外，该模块还支持单发、单收、双发、双收、非对称等个性化定制服务，能够满足客户的特殊需求。在一些特定的工业应用场景中，如分布式传感器网络，可能只需要模块具备单发功能，将传感器采集到的数据发送出去；而在一些双向通信要求较高的场景，如远程监控系统，双发双收的定制模块则能够更好地满足数据交互的需求。这种个性化定制服务，使得 1×9 封装 TTL 串口光纤模块能够更加精准地服务于各种不同的工业应用，为工业通信的多样化需求提供了有力保障。

发展趋势与展望

随着工业自动化、物联网、人工智能等技术的飞速发展，1×9 封装 TTL 串口光纤模块作为工业通信领域的重要组件，也迎来了前所未有的发展机遇和广阔的发展前景。

在传输速率方面，虽然目前 1×9 封装 TTL 串口光纤模块的速率可在 0 到 10M 之间切换，但随着工业数据量的爆发式增长，对更高传输速率的需求也日益迫切。未来，通过技术创新和工艺改进，有望实现传输速率的进一步提升，以满足如高清视频监控、高速数据采集等对数据传输速度要求极高的应用场景。例如，在智能工厂中，大量的生产设备需要实时上传高清生产视频和海量的生产数据，更高传输速率的 1×9 封装 TTL 串口光纤模块能够确保这些数据快速、准确地传输，为生产过程的实时监控和优化提供有力支持。

在智能化方向，随着人工智能技术的不断发展，1×9 封装 TTL 串口光纤模块将逐渐具备智能诊断、自适应调节等功能。它可以实时监测自身的工作状态，如温度、功耗、信号强度等，当检测到异常情况时，能够自动进行故障诊断和预警，并根据环境变化和数据传输需求，自动调整工作参数，以保证数据传输的稳定性和可靠性。在电力系统中，当电网出现故障导致电磁干扰增强时，智能光模块能够自动感知并调整传输模式，确保电力数据的正常传输，提高电网运行的安全性和稳定性。

在集成化进程中，为了满足设备小型化、轻量化的发展趋势，1×9 封装 TTL 串口光纤模块将与其他功能模块进行高度集成。例如，将光模块与信号处理芯片、微控制器等集成在一起，形成一个功能更强大、体积更小的通信模块，减少电路板的占用空间，降低系统成本，提高设备的整体性能和可靠性。在智能家居设备中，集成化的通信模块可以将设备的控制信号和传感器数据通过光纤快速传输，实现设备的智能化控制和互联互通，为用户提供更加便捷、舒适的生活体验。

在应用领域拓展上，随着 5G、物联网等技术的普及，1×9 封装 TTL 串口光纤模块将在更多新兴领域中发挥重要作用。在智能交通领域，它可以用于车联网、智能充电桩等设备的数据传输，实现车辆与车辆、车辆与基础设施之间的高速通信，为自动驾驶、智能交通管理等应用提供技术支持；在远程医疗领域，能够将医疗设备采集的患者生理数据、医学影像等信息高速、稳定地传输到远程医疗中心，实现远程诊断、远程手术等功能，打破医疗资源分布不均的限制，提高医疗服务的可及性和质量。

从市场竞争角度来看，随着市场需求的不断增长，1×9 封装 TTL 串口光纤模块市场将迎来更加激烈的竞争。各大厂商将加大研发投入，不断推出性能更优、价格更合理的产品，以满足不同客户的需求。同时，市场对产品的质量和可靠性要求也将越来越高，只有那些具备强大技术实力、严格质量控制体系和良好品牌信誉的企业，才能在市场竞争中脱颖而出。在这个过程中，国内企业凭借着成本优势、快速响应市场需求的能力以及不断提升的技术水平，有望在全球市场中占据更大的份额，推动 1×9 封装 TTL 串口光纤模块产业的快速发展。

1×9 封装 TTL 串口光纤模块作为工业通信领域的关键组件，在未来的发展中充满了无限的可能性。它将不断适应技术发展和市场需求的变化，通过技术创新和应用拓展，为工业自动化、物联网等领域的发展注入新的活力，成为推动各行业数字化、智能化转型的重要力量 。
