H7-TOOL的250M示波器模组正式上架开卖，200K存储深度，配套的2.30版上位机这几天也将发布(2025-08-14)

H7-TOOL+ 模组：https://item.taobao.com/item.htm?id=602704490583 单独购买模组，旧版TOOL，BASE版和PLUS版都支持：https://item.taobao.com/item.htm?id=964656482782 这段时间整理上位机的UTF-8编码耽误了很多时间，当前已经整理完毕，这两天已经开始2.30版发布前的收尾整合。 【主要指标】

1、200K存储深度 2、单通道250Msps，双通道125Msps，标准的1M欧数量阻抗，标配X10衰减探头 3、模拟带宽30M - 50M 4、程控AC/DC耦合切换 5、带波形校正微调电容 6、电压量程: ±40mV 到 ±40V 7、硬件触发 CH1或CH2触发源 8、5V供电，内置负压电源电路，支持双极性信号输入。 9、主机和模组采用SPI主从通信方式。 10、示波器模组主控采用RP2040，利用RP2040的可编程PIO，完全可以替代传统的MCU+FPGA方案，绝对是250MHz级别可编程逻辑的小钢炮。 【软件使用】

真正意义的多功能开发工具，使用250M示波器模组时，完全不影响串口助手，RTT Viewer，CANFD助手，DAPLINK调试，脱机烧录等功能同时使用。可以同时使用的意义非凡，比如我们CANFD通信的时候出错故障，可以方便的250MHz示波器采集波形，采集8Mbps完全无压力了。

而且还支持以太网和WiFi通信方式，外网使用也没问题。

下面是初步效果展示，2.30版上位机发布时，将专门录制一个250M示波器模组和Tek示波器实际效果对比专题视频，各种测试情况做个系统比较。

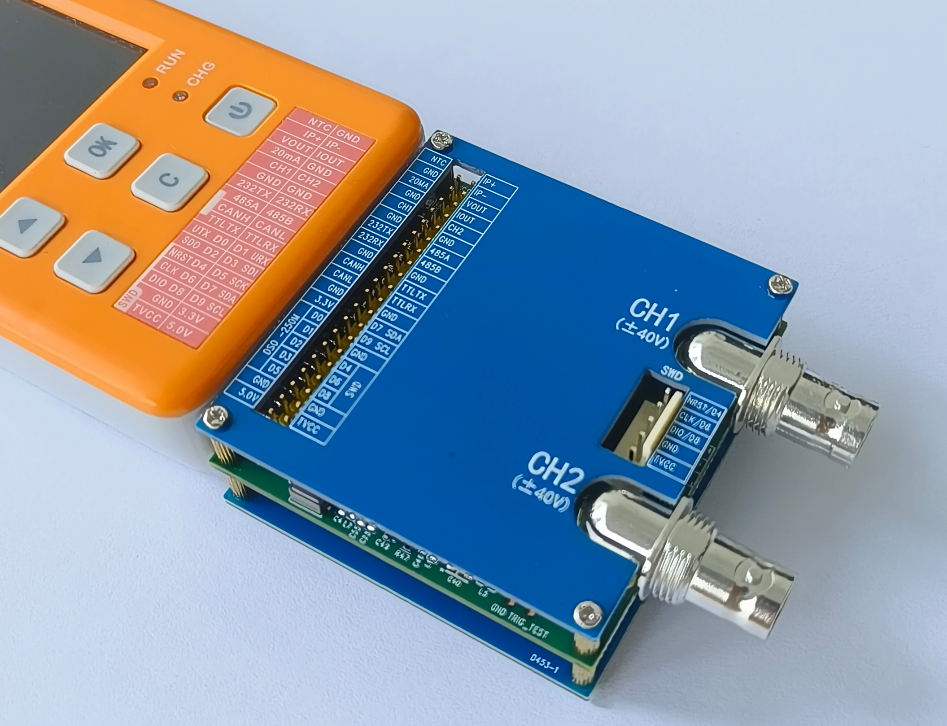

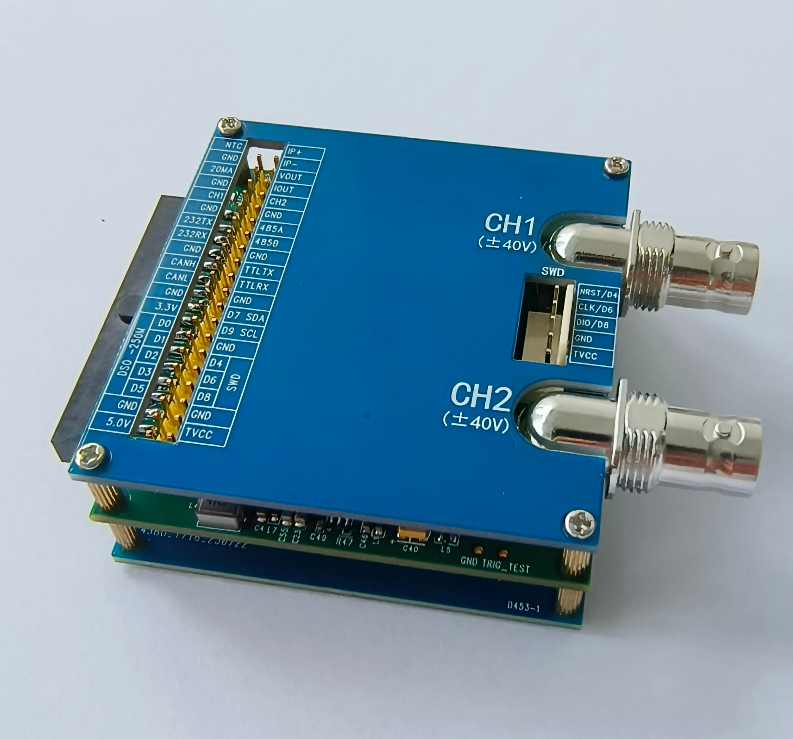

注：图片还是之前的，由于之前在做UTF-8编码上位机版本，示波器这里中文展示是乱码，请先忽略，过两天更新新版截图和视频效果。 1、硬件效果

1.1

1.2

2、实测效果（详细测试，过两天发布专题视频）：

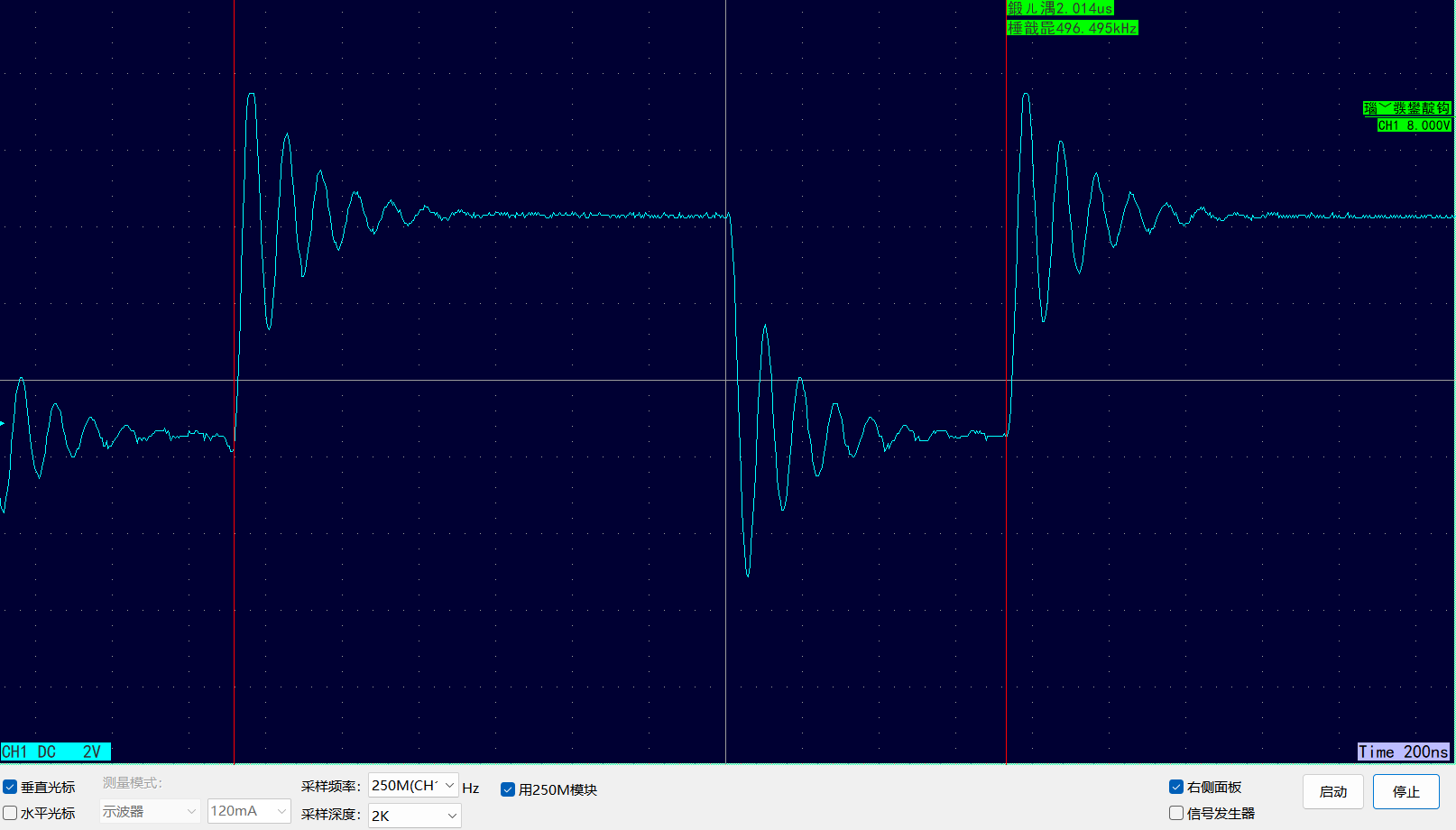

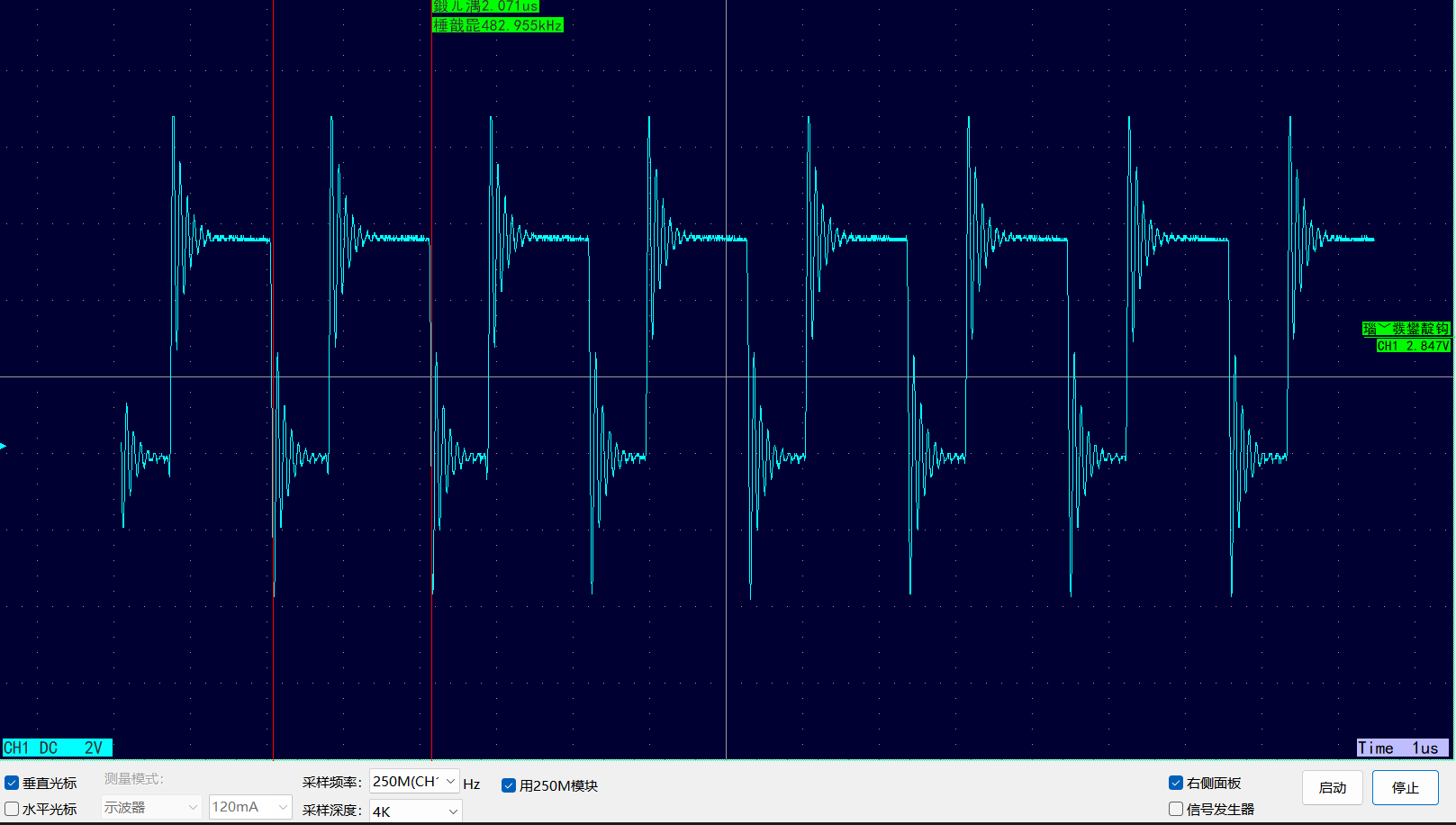

（1）采集电感震荡波形

2.1.1

2.1.2

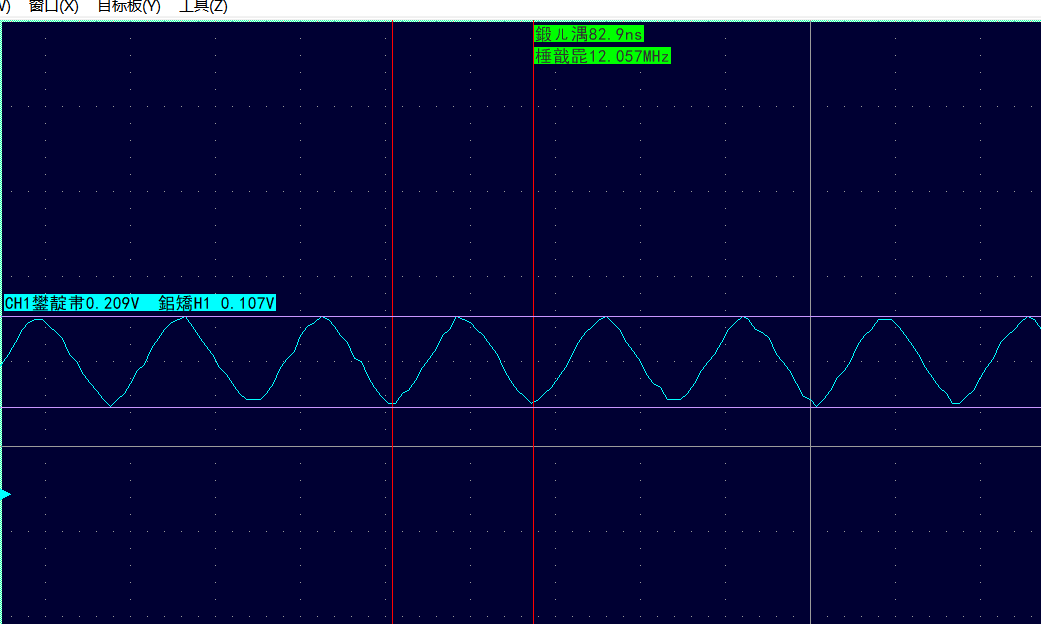

（2）采集开发板12MHz晶振

2.2

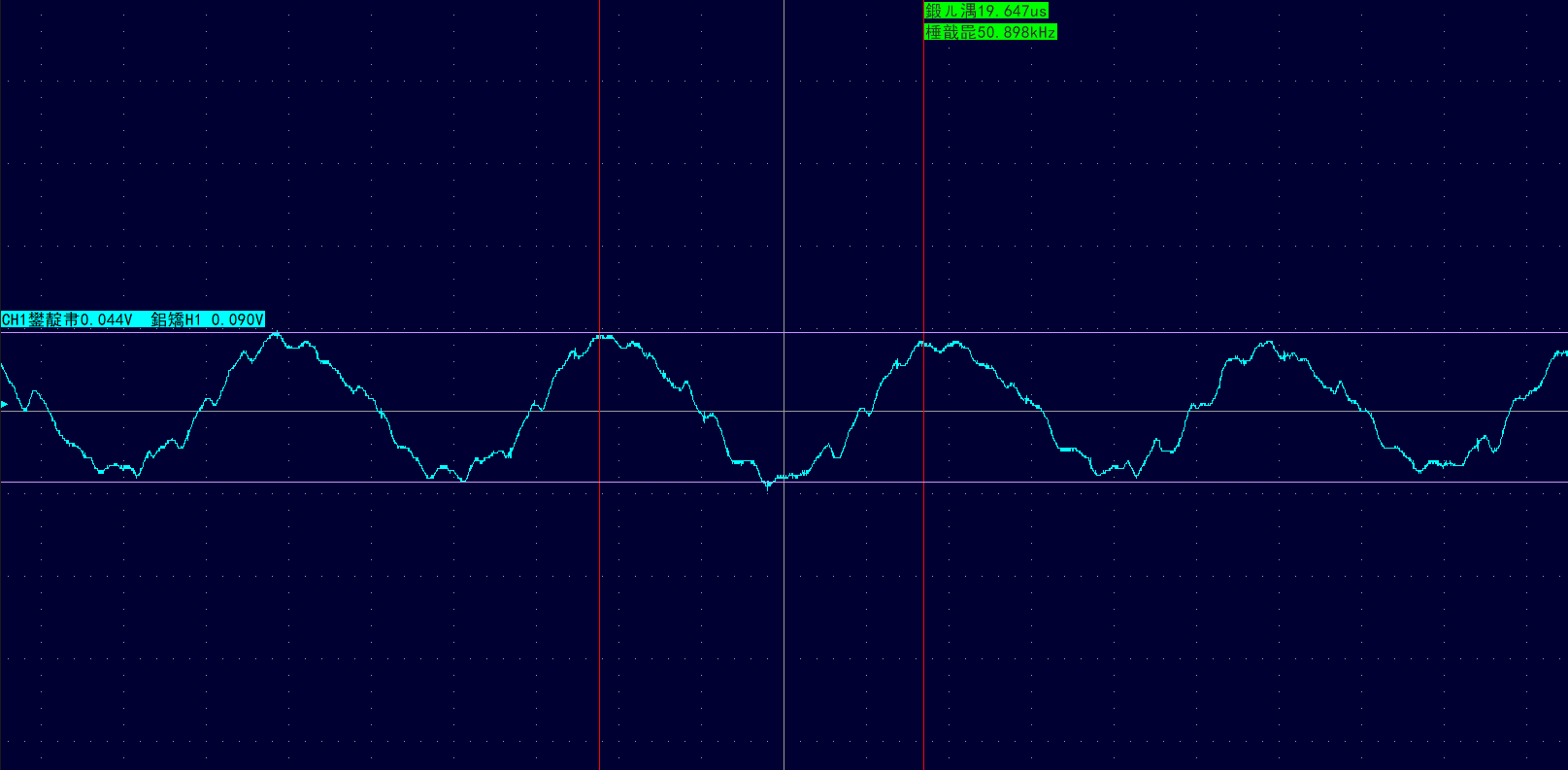

（3）测试开发板输出40mV，50Hz正弦波，开发板输出的波形效果一般

过两天录制专题视频时，展示下DAC8563的16bit DAC输出的小信号采集，效果非常棒，效果非常平滑。

2.3.1

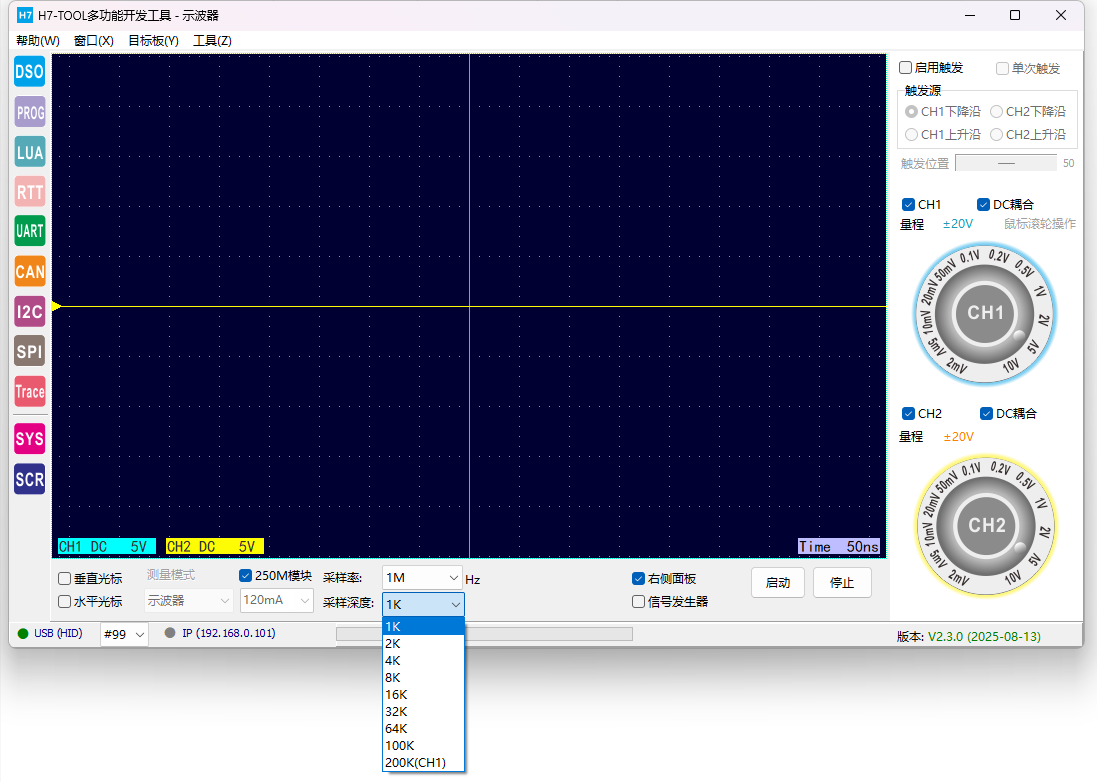

200K存储深度，每个通道100K

2.3.2

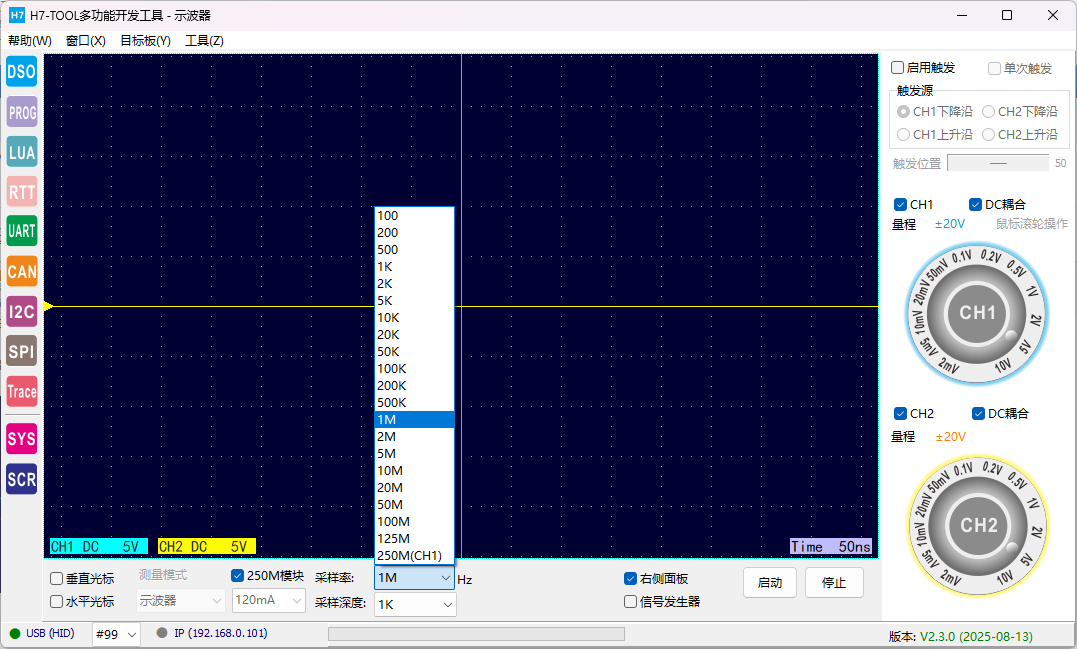

采样率选择

2.3.3
