【2025新品】H7-TOOL PLUS电池版发布，真正的手持设备，微型数控电源输出电流提升至2A，峰值3A, 防过压防过流防反接2025-03-23

好几年没有出新品了，正式推出2025年度新品，发布即上架开售发货

1、2019年发布首版H7-TOOL，对应的V1.x版本原理图，上位机源码，BOOT源码和APP源码全开源。

2、2024年发布H7-TOOL Base版

3、今年正式发布H7-TOOL PLUS，继续加强H7-TOOL设计初衷，一款多功能，便携式开发工具。

产品视频

含大量实际测试比较数据

https://www.bilibili.com/video/BV1RroBYmEwb

真正意义的手持设备

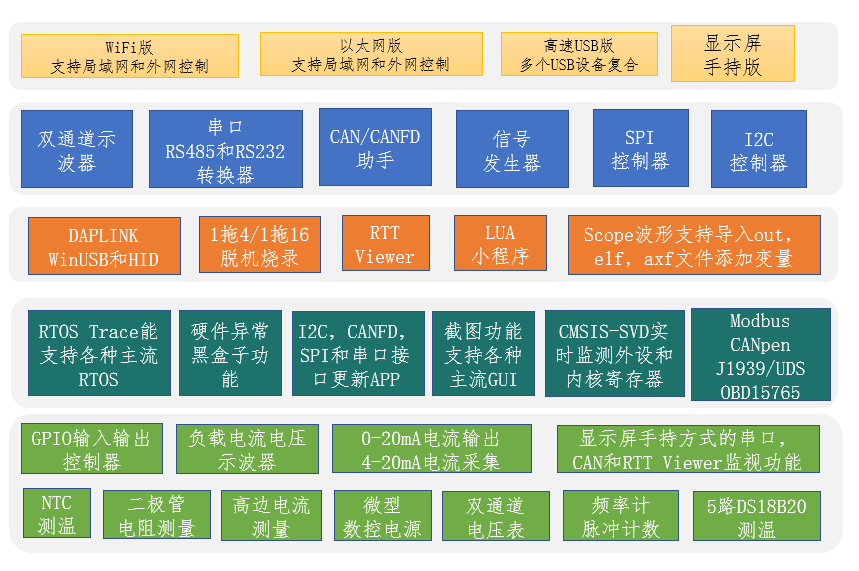

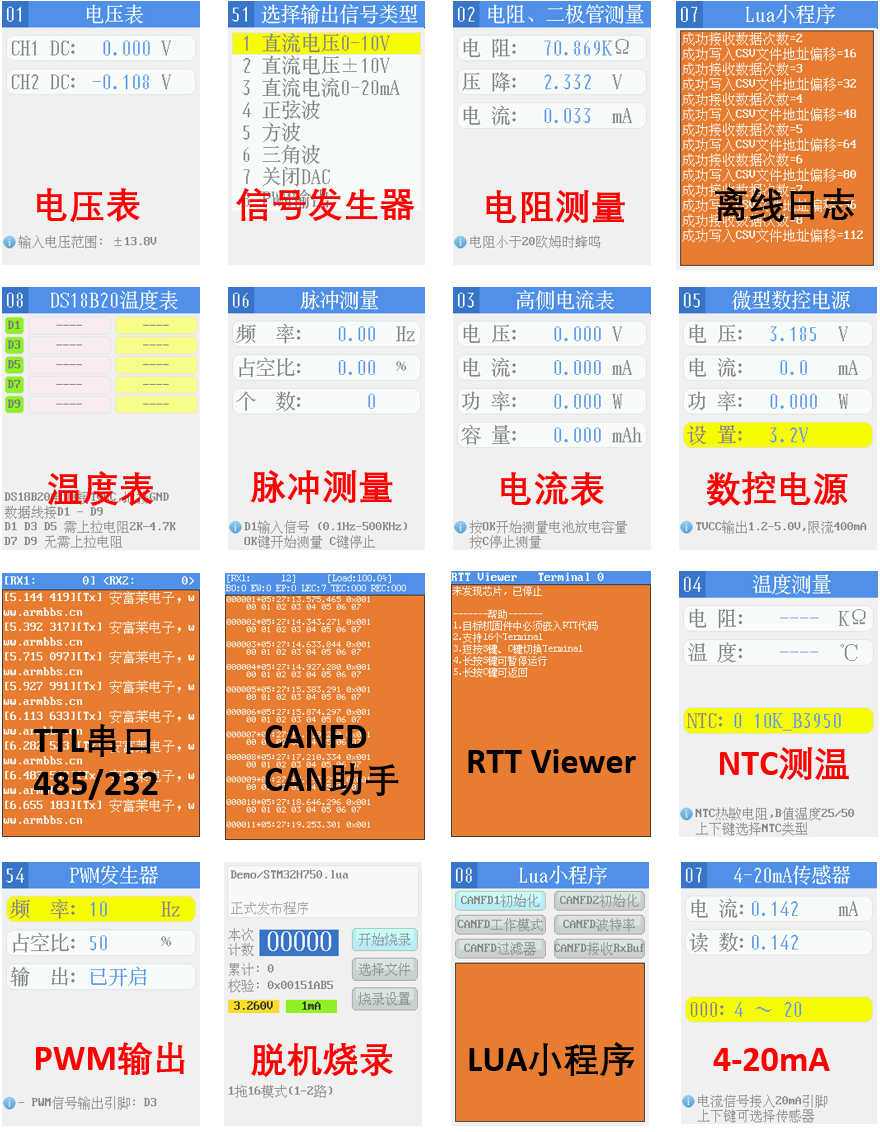

手持版，WiFi版，以太网版和高速USB版四合一，这次大大加强手持版

PLUS电池版本发布，大大拓展了TOOL的应用场景，几乎所有功能都可以手持电池供电。

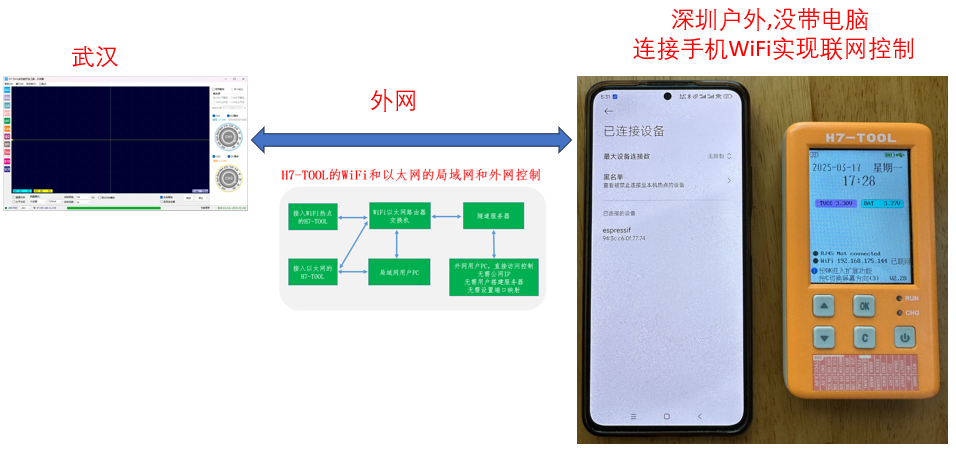

比如在户外工作，没带电脑，通过连接手机WiFi就可以实现联网控制

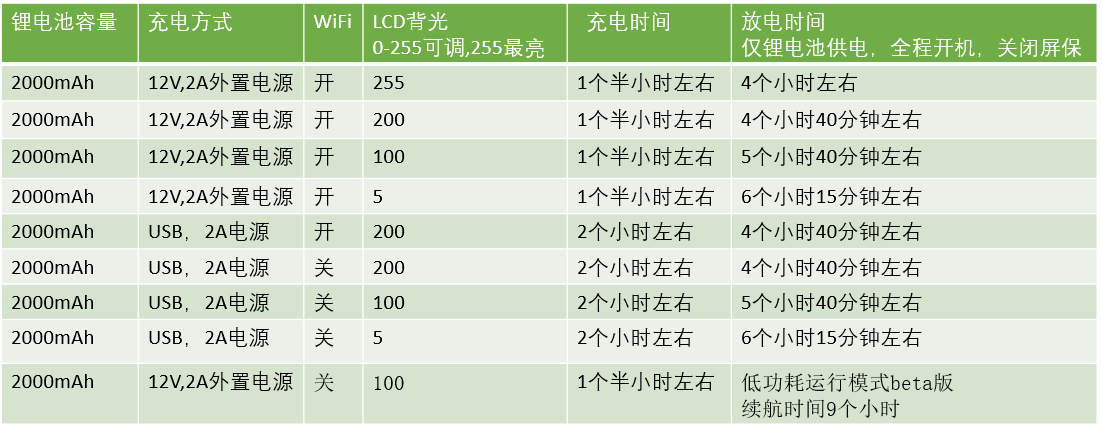

锂电池充放电参数和保护

1、锂电池保护 （1）支持电池低压报警检测 （2）支持电池NTC温度检测保护 （3）带保护板，防过充/过放/过流

2、锂电池充放电 （1）推荐实际应用将LCD背光设置为100, 可以开机全程运行6个小时左右 （2）如果用不到WiFi，建议将WiFi关闭 （3）后面将推出低功耗运行模式，续航时间9个小时左右 支持外置电源或USB为锂电池充电

微型数控电源性能大提升

1、基础介绍

（1）支持目标设备供电电压和电流测量 （2）电流: 最大2A，峰值5V/3A(15W)输出 （3）电压: 1.2V-5.0V可调，可以调节SWD, I2C主从, SPI主从,脉冲测量，PWM，TTL串口和GPIO接口电平。如果电压设置为0，支持目标板反向为接口提供电平 （4）接口保护(TVCC): 防反接，防过流，防过压

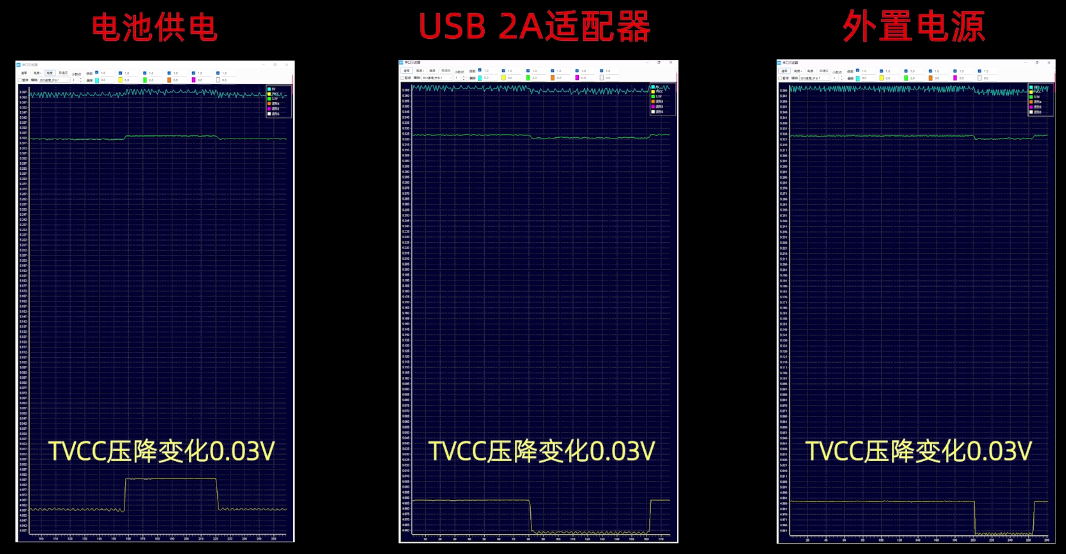

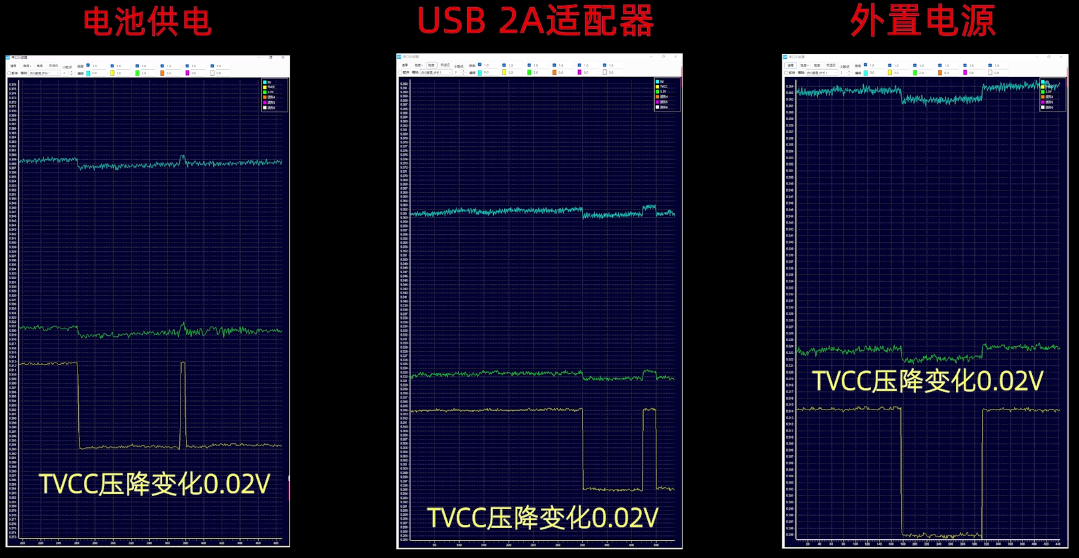

2、负载性能测试一

TVCC(Target VCC目标板供电) = 3.3V，不带负载到带负载3.3V，320mA变化

3、负载性能测试二

TVCC= 5V，不带负载到带负载5V，510mA变化

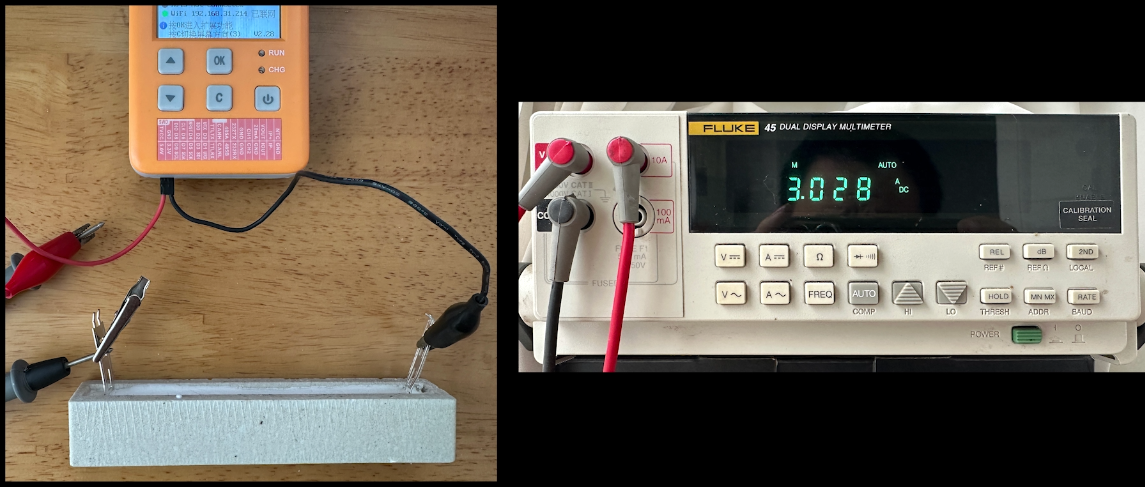

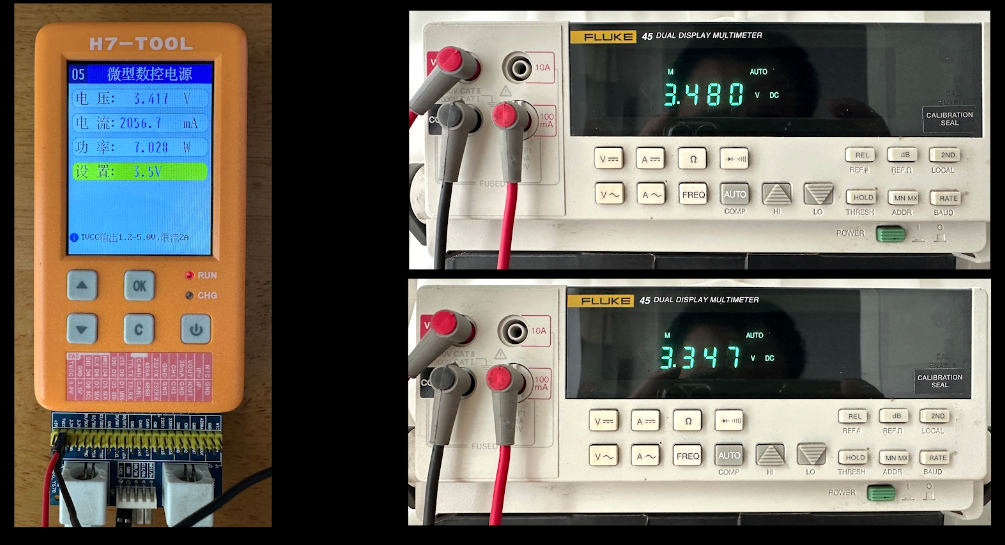

4、负载性能测试三

电池供电，带3.5V, 2A负载，TVCC压降比那好0.133V

5、负载性能测试四

（1）带5V/3A（15W）负载, 此时TOOL需要外置电源供电，电池供电带不动 （2）长时间输出请做好散热

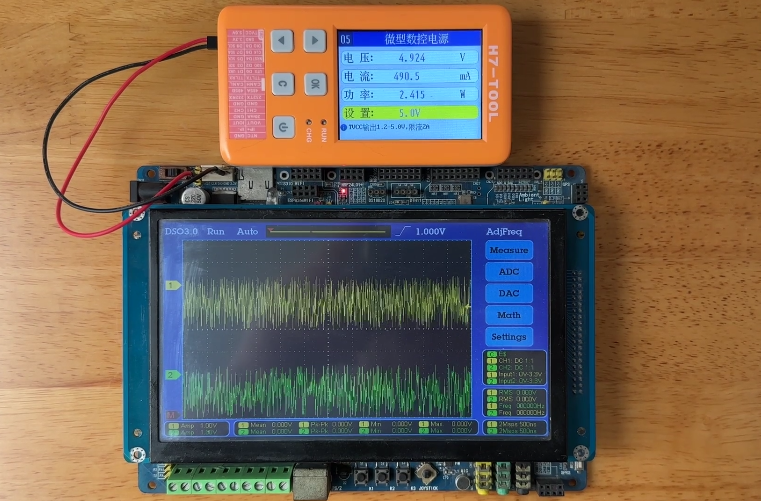

6、负载性能测试五

电池供电，微型数控电源输出5V，带开发板运行三代示波器视频效果

https://www.armbbs.cn/forum.php?mod=viewthread&tid=127958

脱机烧录

支持单路，1拖4和1拖16

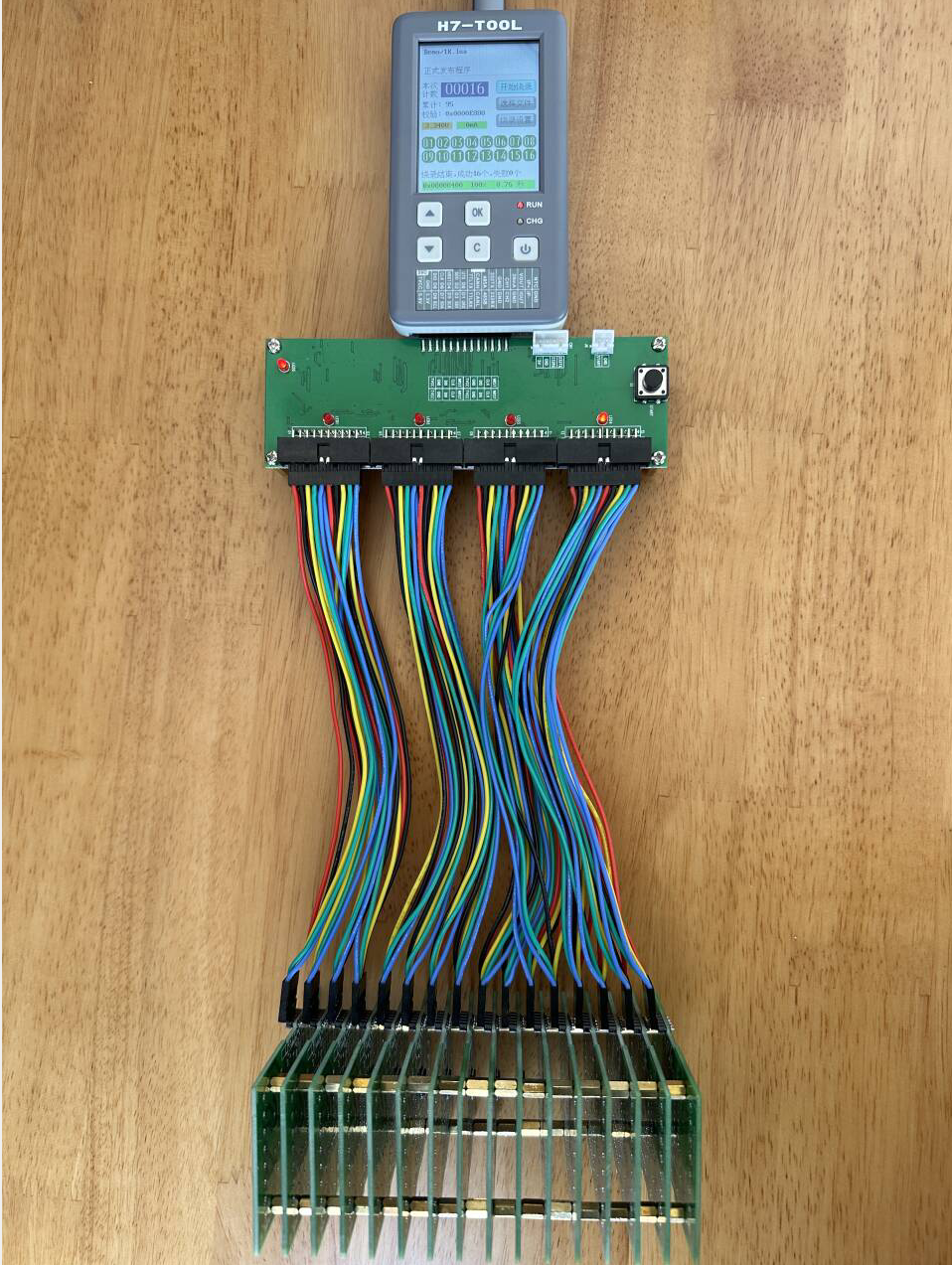

下面是电池供电做1拖16效果展示

https://www.armbbs.cn/forum.php?mod=viewthread&tid=127958

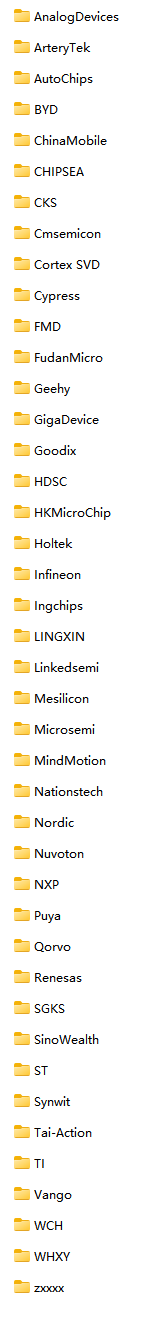

最新脱机烧录支持列表

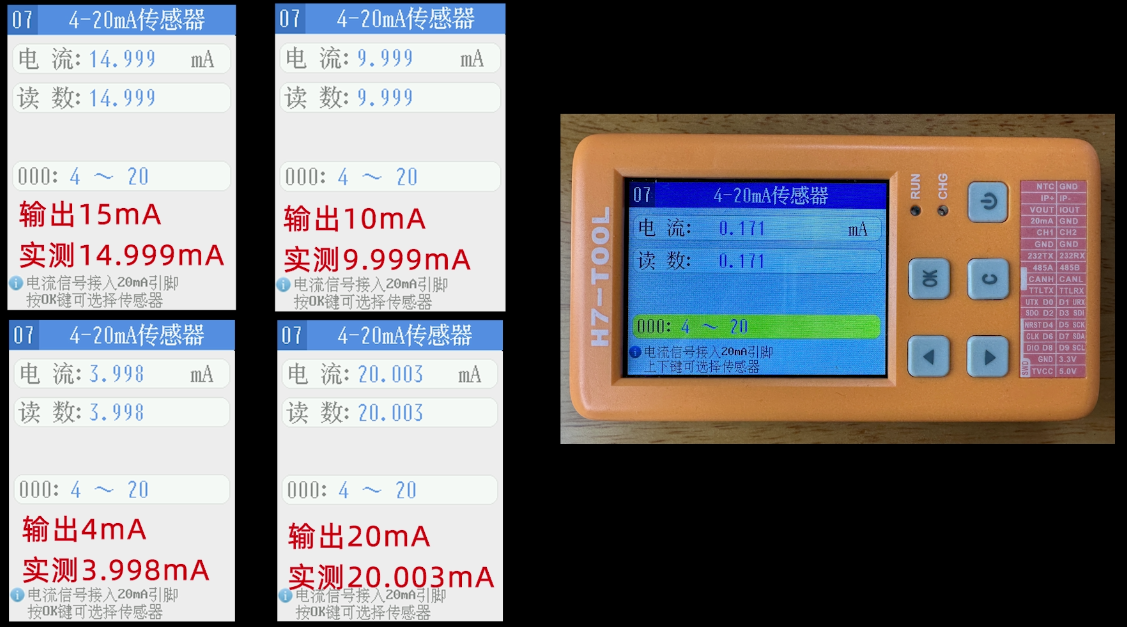

0-20mA电流输出

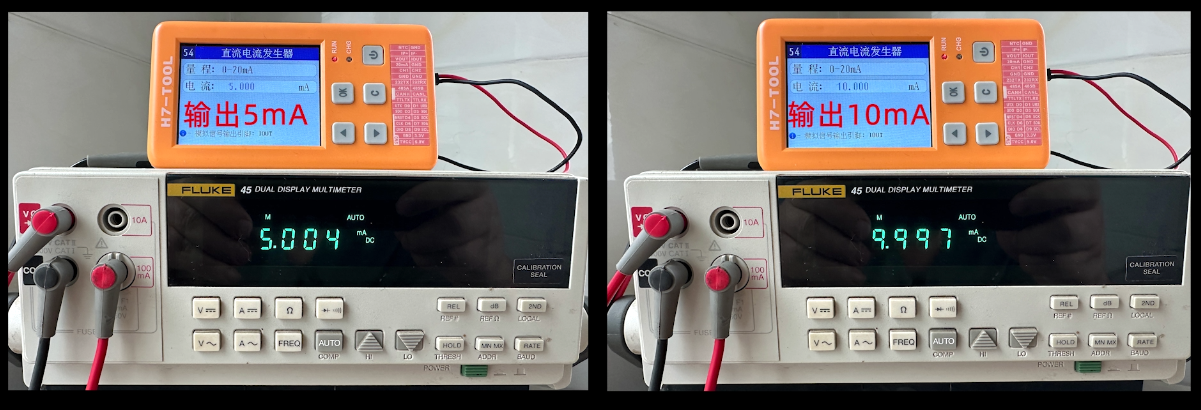

下面是电池供电，分别输出5mA和10mA的实际数值测量

4-20mA电流输入

电池供电，实际测量效果

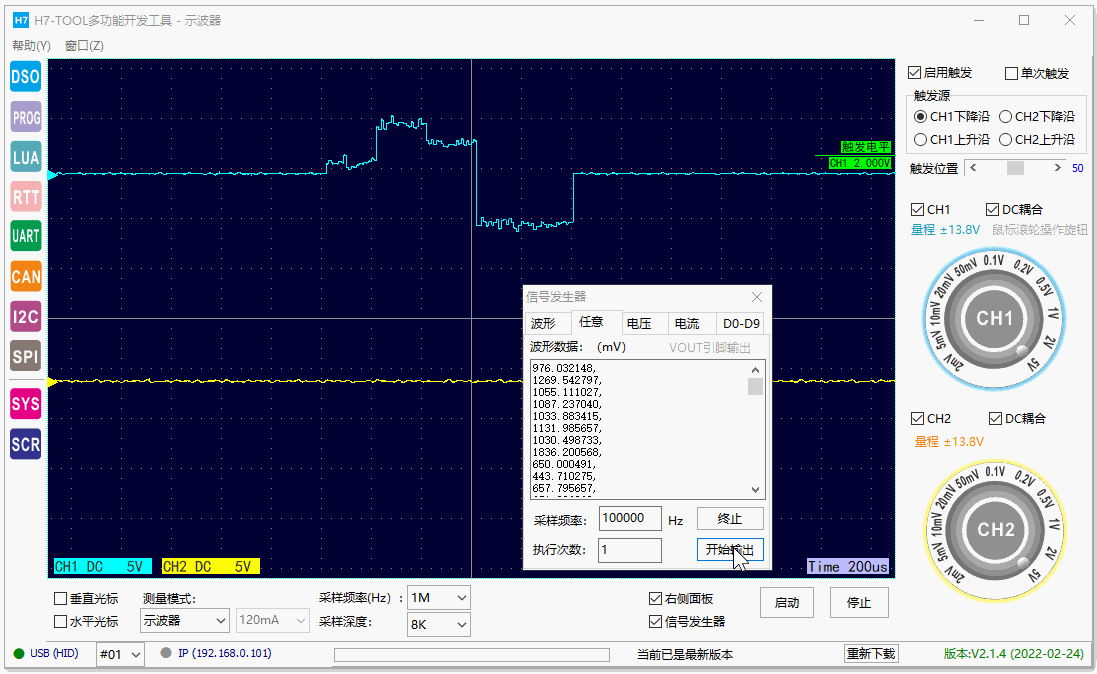

信号发生器

电池供电，手持方式

支持任意波形效果

双通道示波器

（1）测量范围-13.8V到+13.8V

（2）板载2Msps，16bit分辨率 （3）外置250M示波器模组后面发布

双通道电压表

支持±13.8V测量

下面是电池供电，分别测量2.5V和3.3V比较

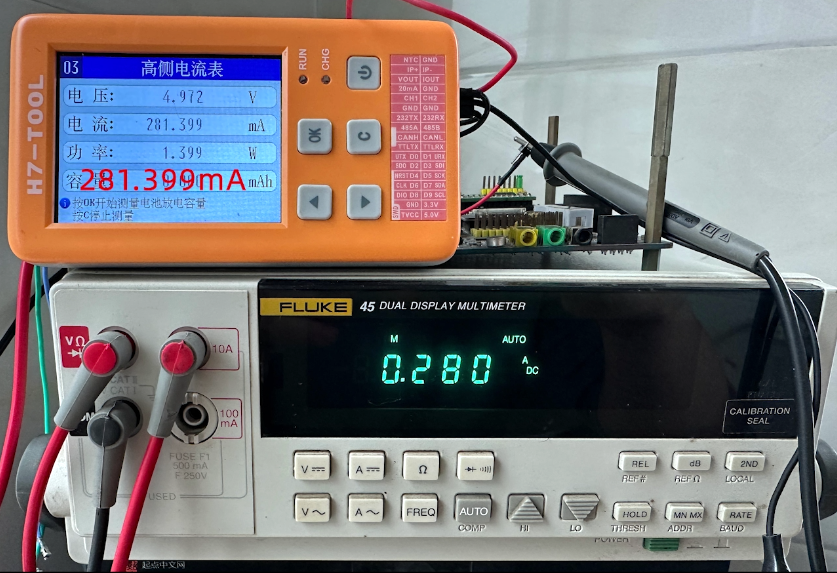

高边电流测量

支持0-1.2A测量，实际测试开发板5V供电时，电流情况

高边电流测量还支持PC端波形展示，同时测量高边电压，下面是设置触发电流0.7A，捕获开发板上电瞬间的电流电压变化情况, 最高支持2Msps采样

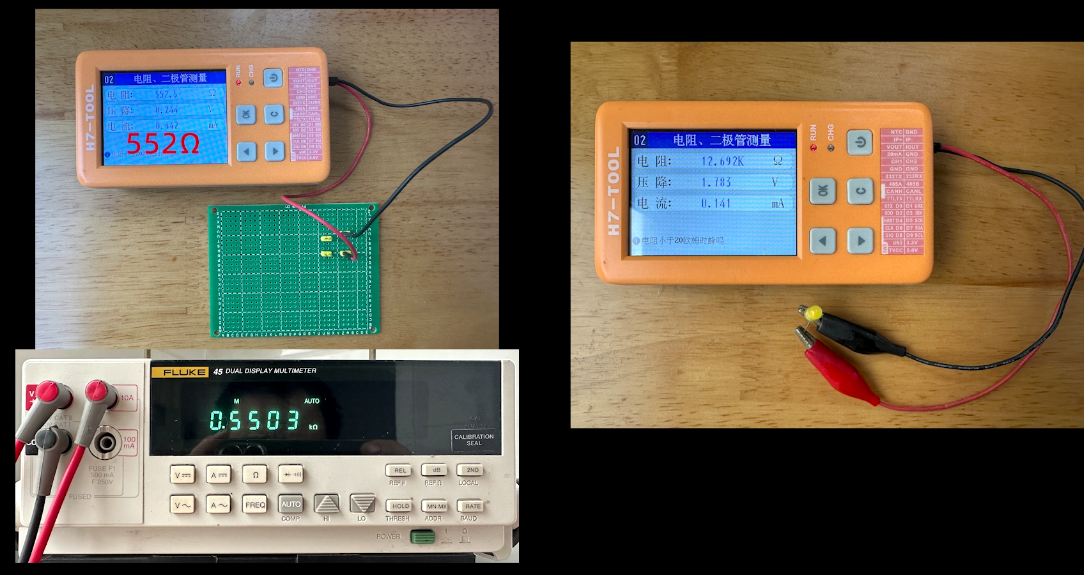

电阻二级管测量

电阻最大支持1MΩ

脉冲测量+PWM

脉冲测量支持0.1Hz - 500KHz

PWM支持4路 0.05Hz - 40MHz

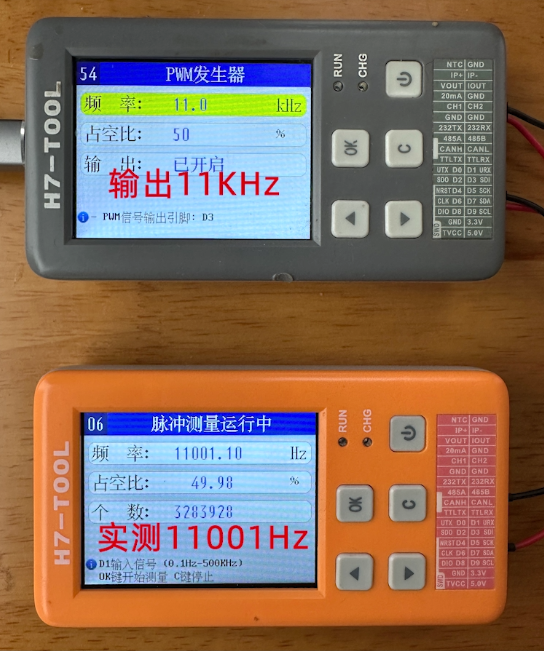

电池供电，手持方式测量另外一个TOOL的PWM输出

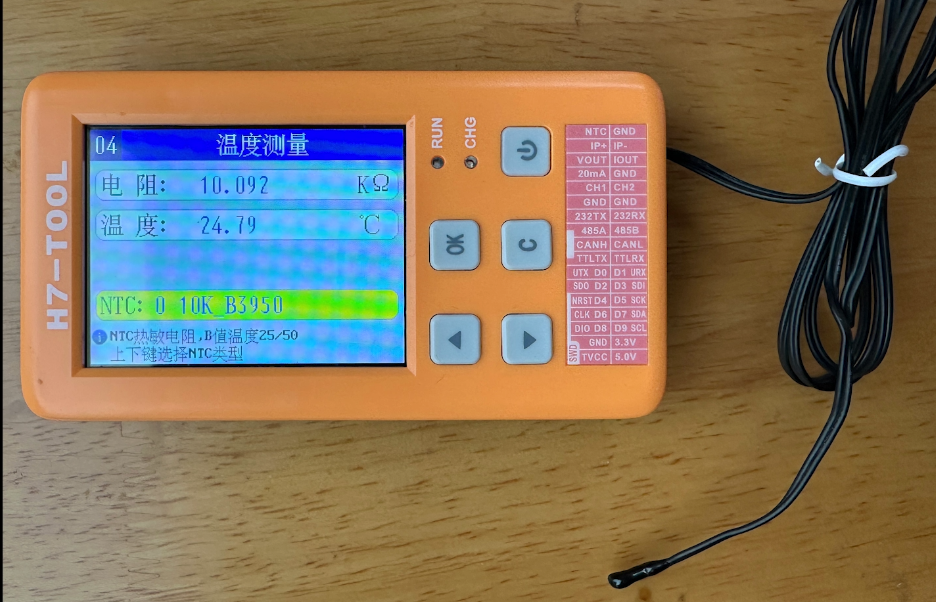

NTC温度测量功能

支持多款NTC型号温度测量

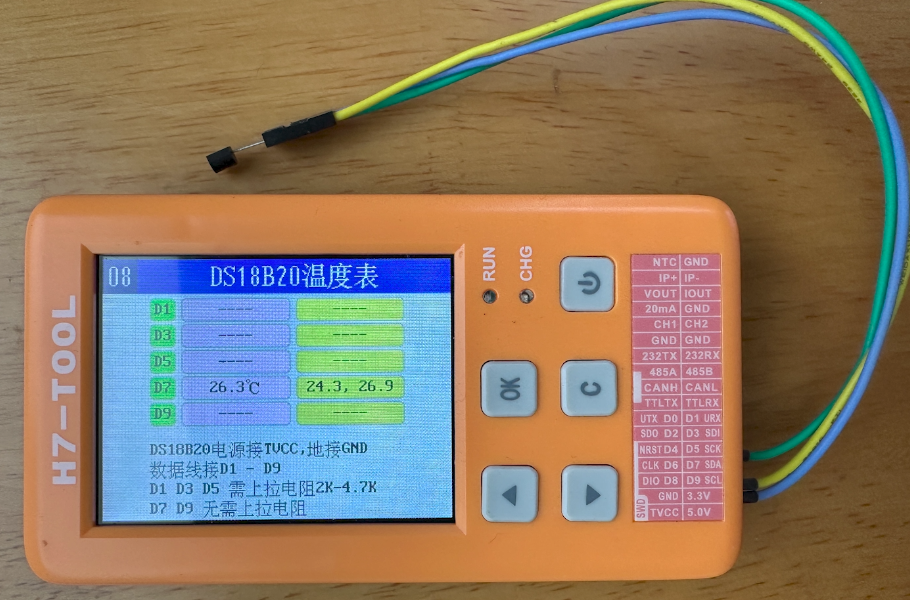

5路DS18B20测温

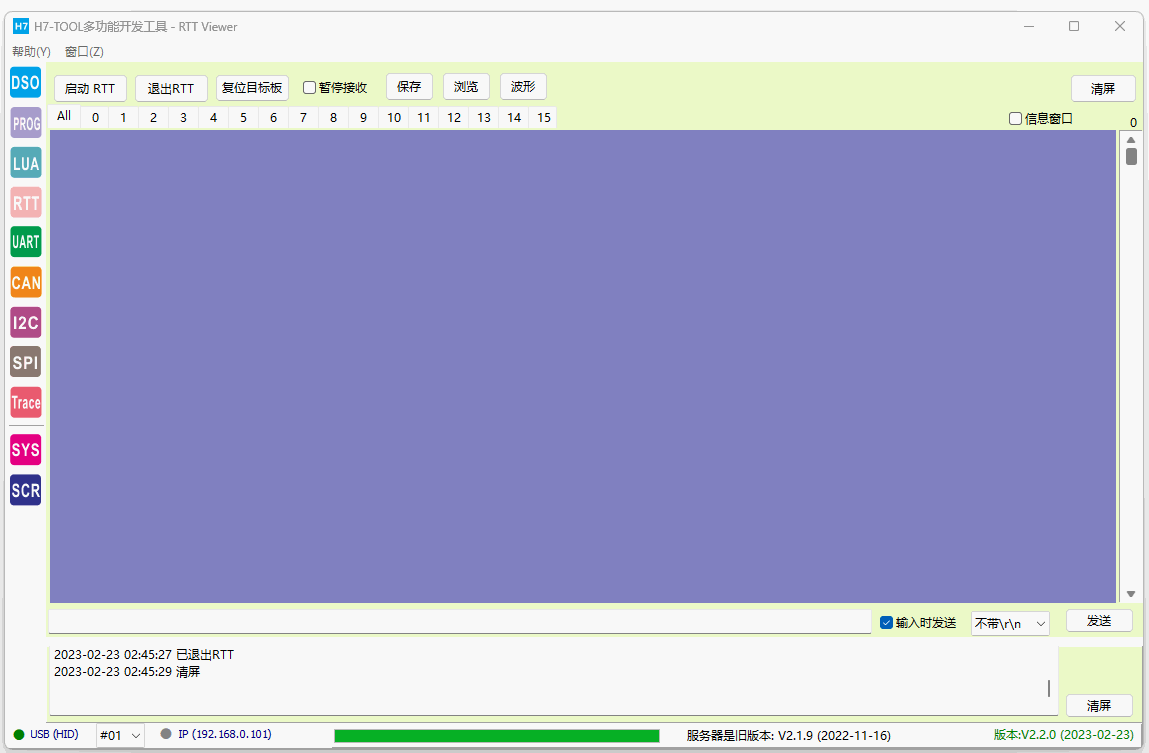

全功能版RTT Viewer

RTT Viewer实时数据传输组件，完全可以替代串口调试，速度飞快，可以在中断和多任务中随意调用，且仅需要SWDIO和SWCLK两个引脚即可实现。

手持电池供电，WiFi联机，显示屏和上位机同时展示

https://www.armbbs.cn/forum.php?mod=viewthread&tid=127958

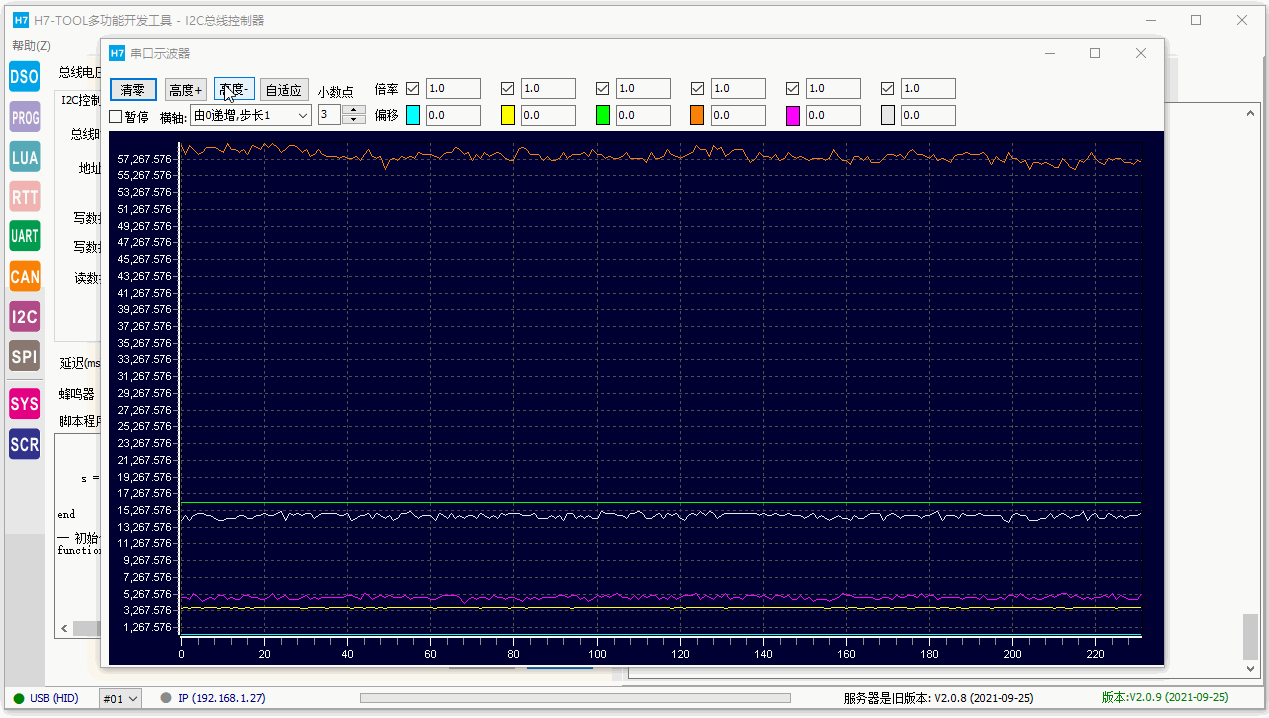

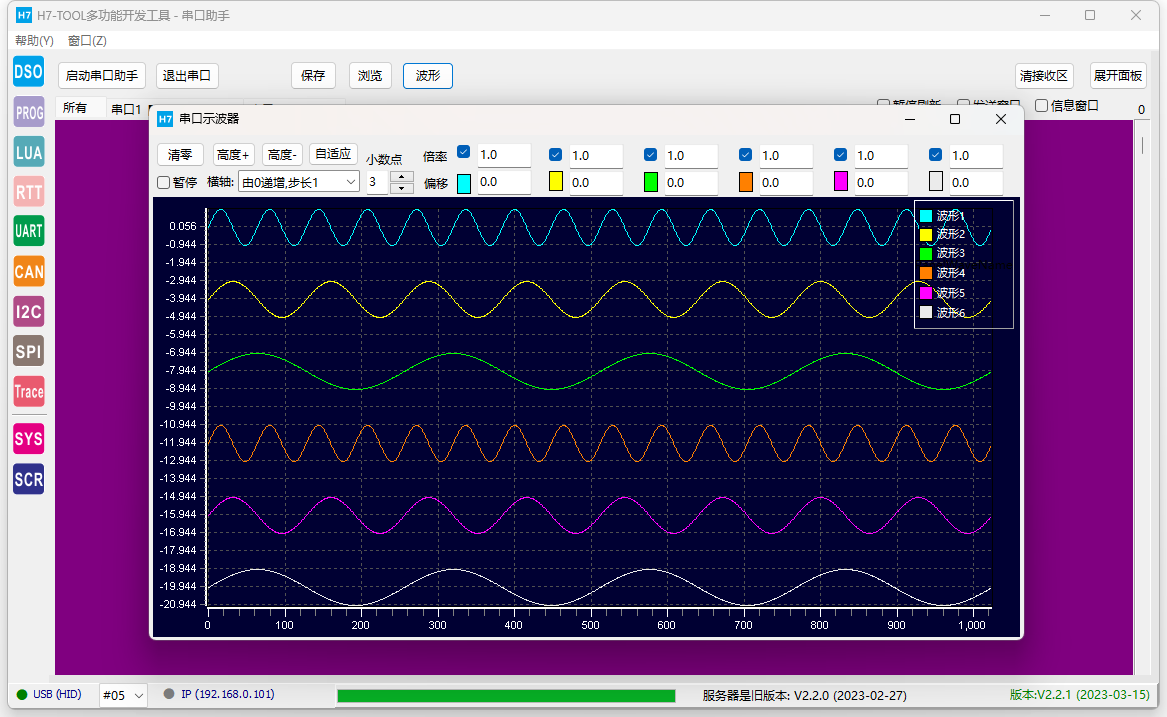

TTL串口/485/232/助手，双硬件串口

支持UTF-8，GBK和HEX编码，支持6路波形展示，支持Modbus主站和从站，支持自定义解析脚本支持485/232/TTL串口，测试TTL串口3Mbps不丢包。TTL串口电平支持1.2V - 5V设置

手持电池供电，WiFi联机，显示屏和上位机同时展示

https://www.armbbs.cn/forum.php?mod=viewthread&tid=127958

CAN/CANFD助手

1、支持经典CAN和CANFD，最高支持8Mbps通信

2、支持CANopen，J1939，UDS和汽油车ODB 15765解析

3、支持CAN负载率，错误状态信息和发送超时判断

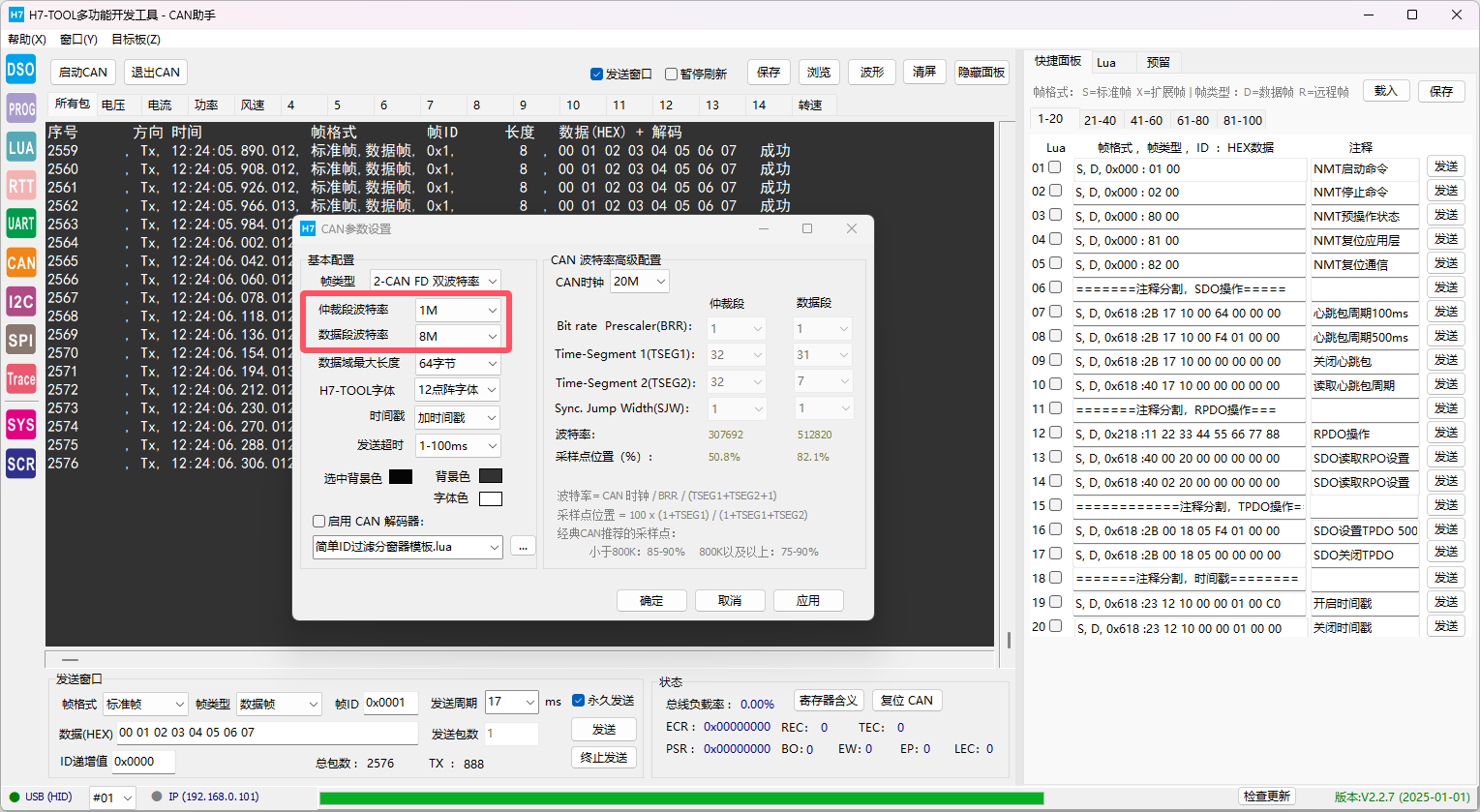

4、实测CANFD仲裁段1MHz，数据段2MHz速度，设备连续不间断发送，每秒上万帧数据，TOOL实时接收1200万帧正常不丢包

手持电池供电，WiFi联机，显示屏和上位机同时展示

https://www.armbbs.cn/forum.php?mod=viewthread&tid=127958

LUA小程序

功能简介

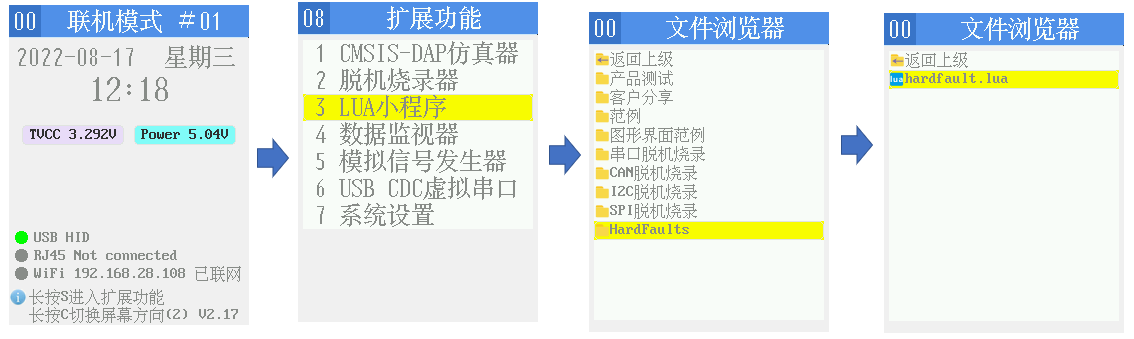

（1）H7-TOOL的Lua小程序功能是一个非常重要的功能。用户编写Lua小程序并下载到H7-TOOL内部，之后就可以脱离PC机执行。H7-TOOL的脱机烧录功能就是结合Lua小程序实现了复杂的业务逻辑。 （2）实现各种小程序，不再限制Flash里面已经下载的程序，就跟手机安装APP差不多，所以在H7-TOOL里面被广泛使用，支持在线调试运行，支持离线运行。 （3）支持USB，以太网和WiFi的在线控制运行和离线控制运行。且局域网和外网也可以控制。 应用场合

（1）生产线批量设置产品参数、成品检测 （2）研发人员验证电路板模块功能 （3）测试人员测试产品 （4）脱机产品检测，日志记录等 LUA API涵盖内容

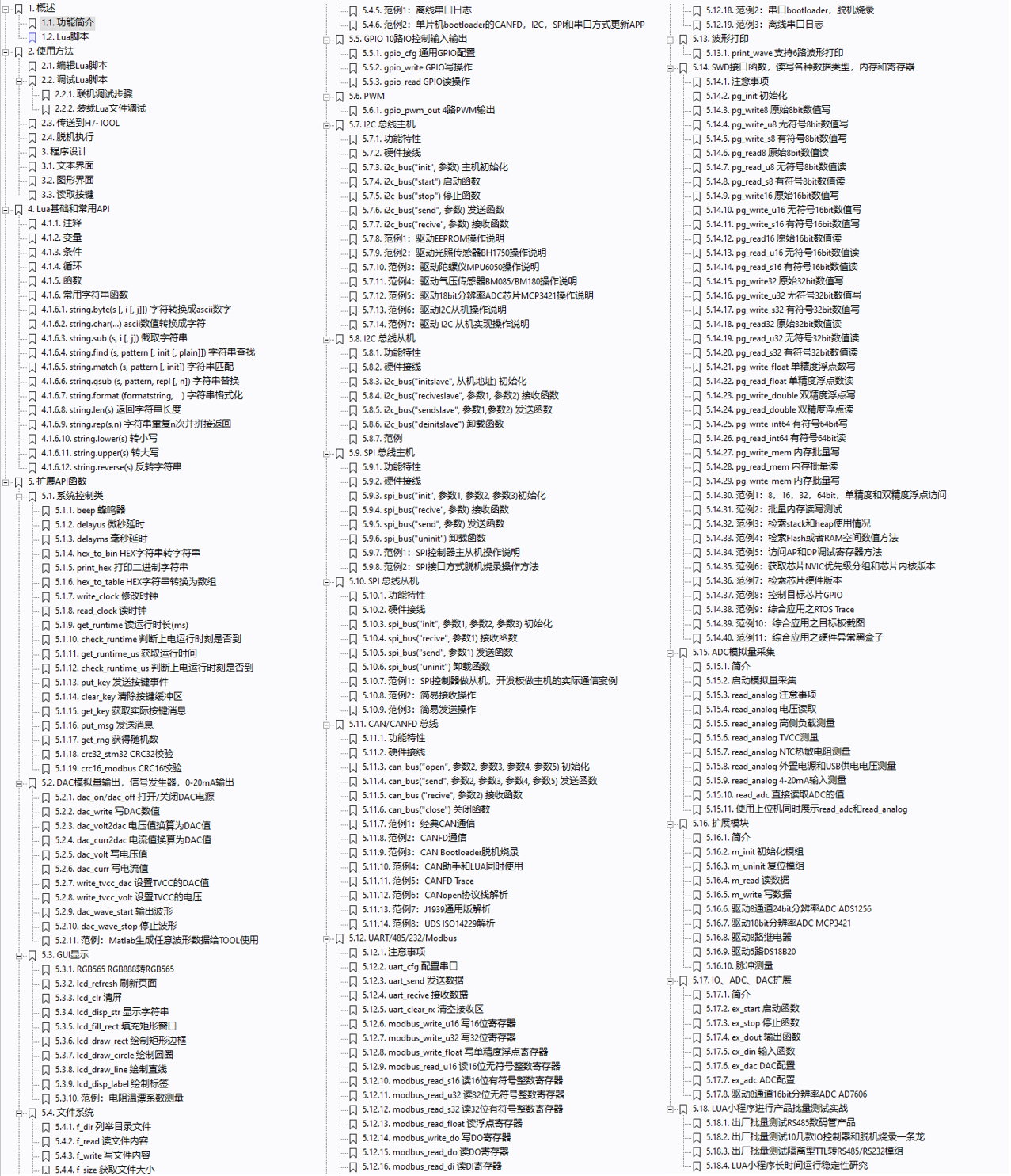

(1) 系统控制函数 (2) 信号发生器 (3) 4-20mA输入输出 (4) GUI显示 (5) 文件系统 (6) 10路GPIO控制 (7) 4路PWM (8) 脱机烧录控制 (9) I2C主机从机 (10) SPI主机从机 (11) 电压电流采集 (12) 串口/232/485/Modbus，支持离线日志 (13) CAN/CANFD/CANopen/UDS/J1939 (14) NTC热敏电阻 (15) 微型数控电源 (16) 支持IO扩展 (17) 支持传感器扩展 (18) 支持脉冲测量 (19) SWD调试接口函数，读写各种类型数据，内存和寄存器等。 (20) 支持串口，SPI，I2C和CAN的bootloader脱机更新 (21) 扩展驱动AD7606, ADS1256，MCP3421, 8路继电器和5路DS18B20

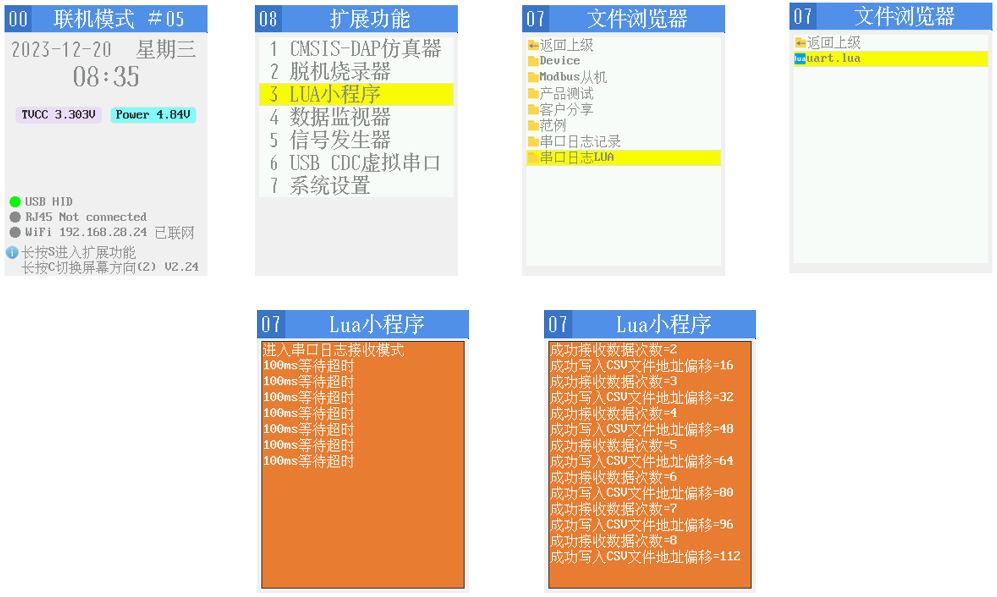

比如用于离线串口日志实现

SPI控制器

1、IO电平范围支持1.2V-5.0V

2、支持SPI主机和从机

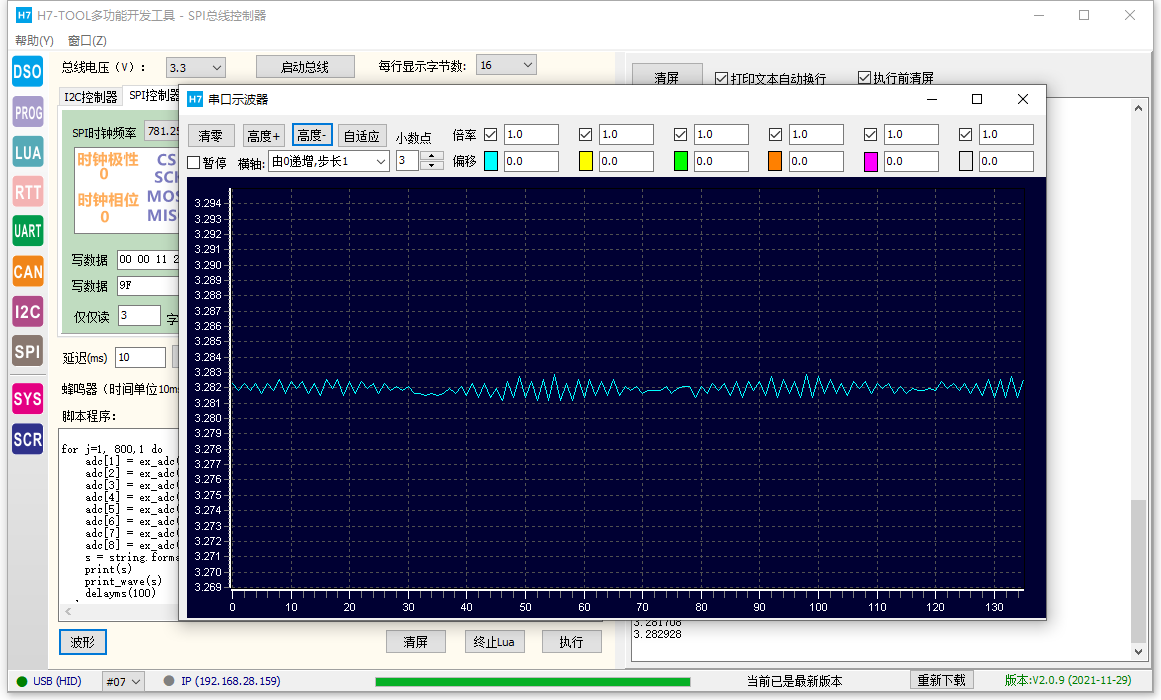

3、支持波形展示

I2C控制器

1、主机最高速度800KHz，从机最高速度1MHz

2、IO电平范围支持1.2V-5.0V 3、支持波形展示

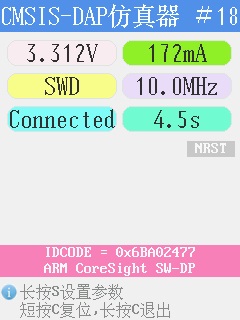

高速DAPLINK仿真器

1、高速USB2.0 DAPLINK仿真器，支持WinUSB和HID二合一 2、支持对外供电，电压范围1.2V-5V，可配置，最大2A，峰值3A 3、SWD接口双向IO保护，关闭对外供电，可支持目标板反向为SWD提供电平 4、支持SWD的三线，四线和五线模式 5、支持MDK，IAR，Embedded Studio，Clion和STM32CubeIDE

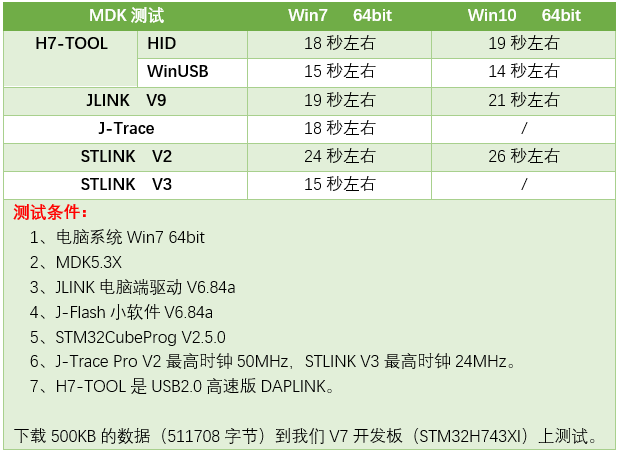

H7-TOOL DAPLINK，J-Trace，JLINK V9，STLINK V2，STLINK V3下载速度测试比较

通过对外供电的方式，可以方便的通过GUI界面查看目标板功耗

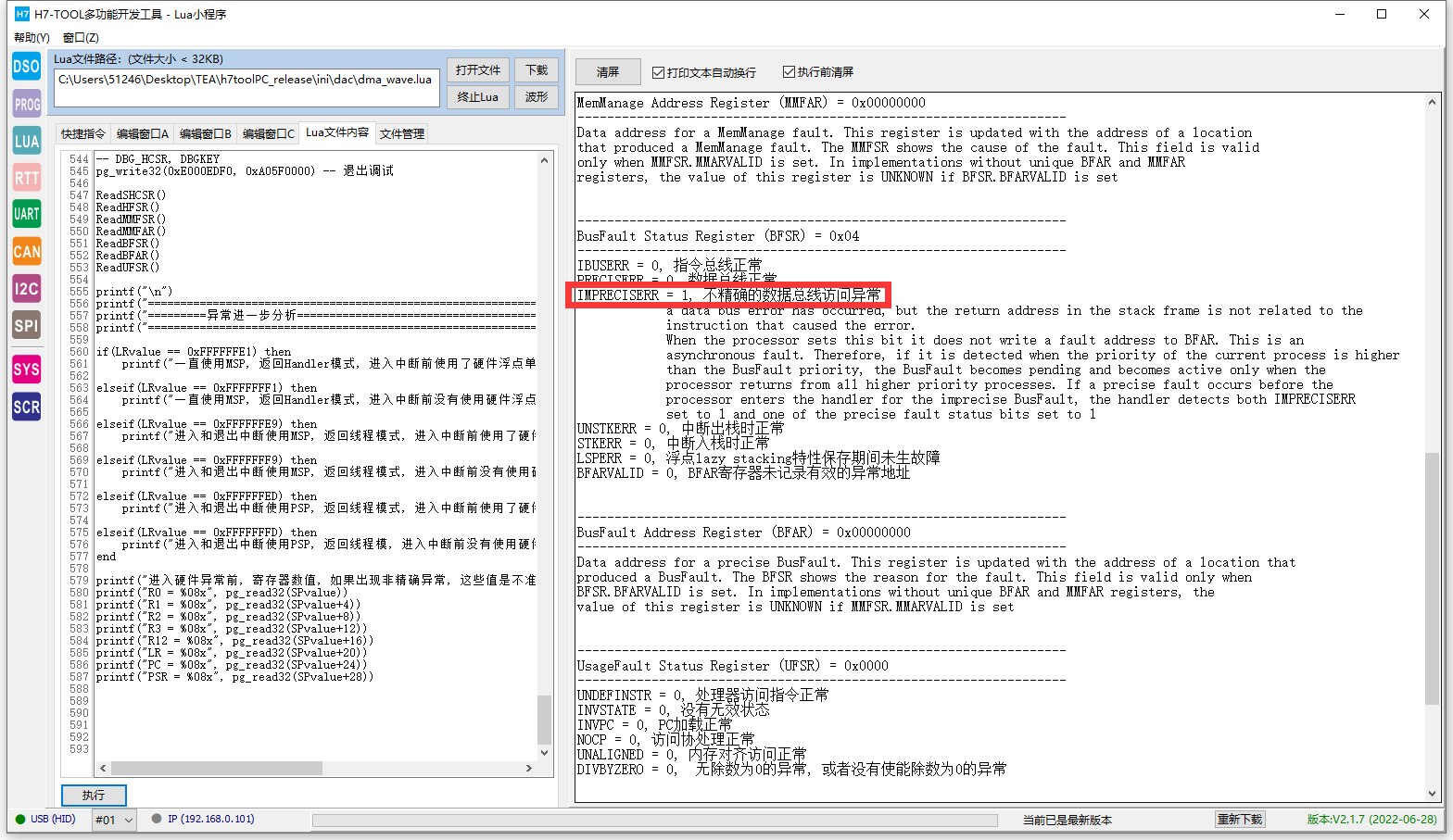

硬件异常黑盒子

上电后一段时间进入硬件异常，可以通过IDE或者嵌入的异常分析代码来锁定问题位置。而运行比较长的时间，比如两周，一个月等，这就不方便挂个电脑分析了。挂个TOOL就比较方便，可以长时间检测跟踪芯片的运行，出问题的时候可以关键信息导出来

电池供电，手持方式操作

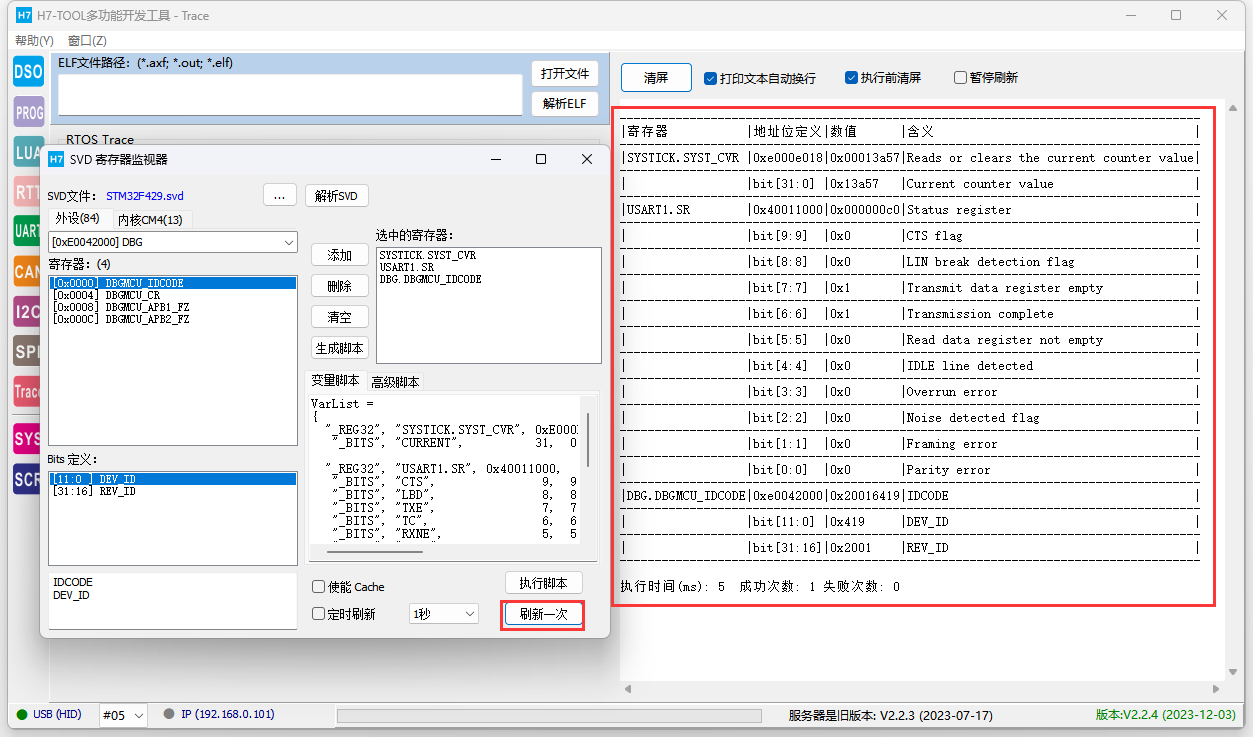

CMSIS-SVD解析

直接读取各个IC厂家提供的SVD文件，像MDK,IAR在线调试实时检测外设，无痛检测，不会复位目标板

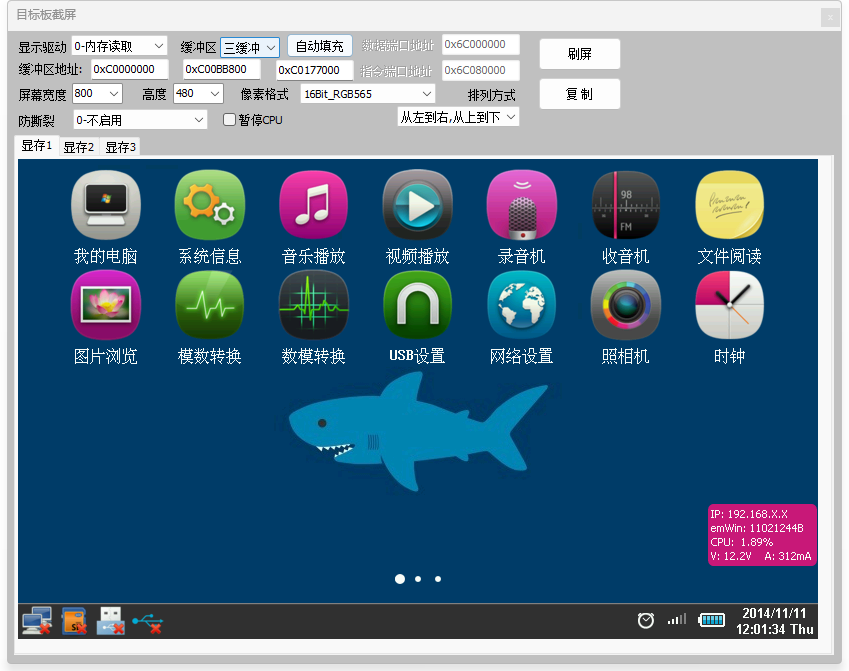

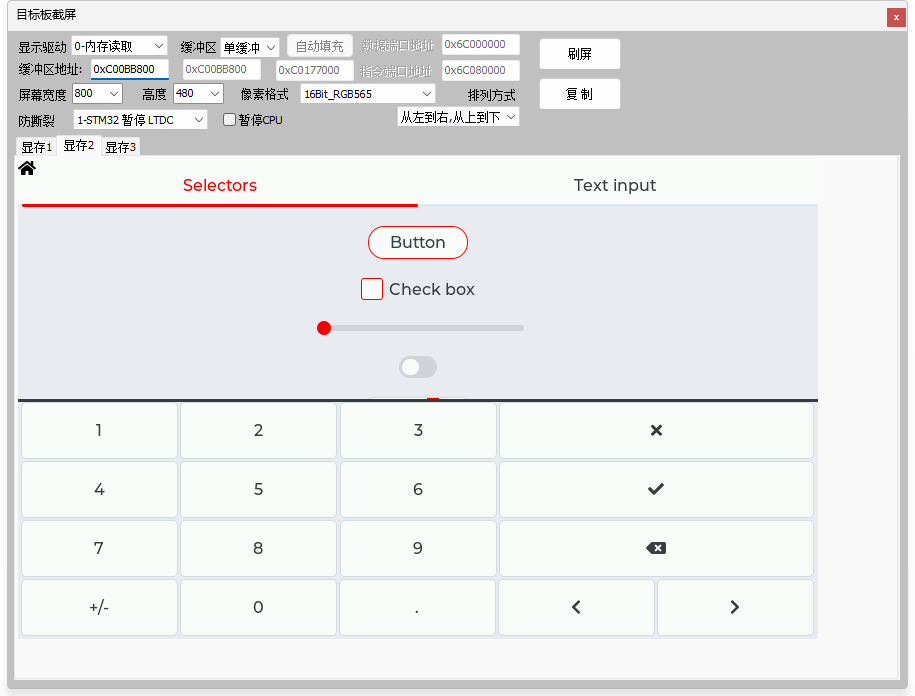

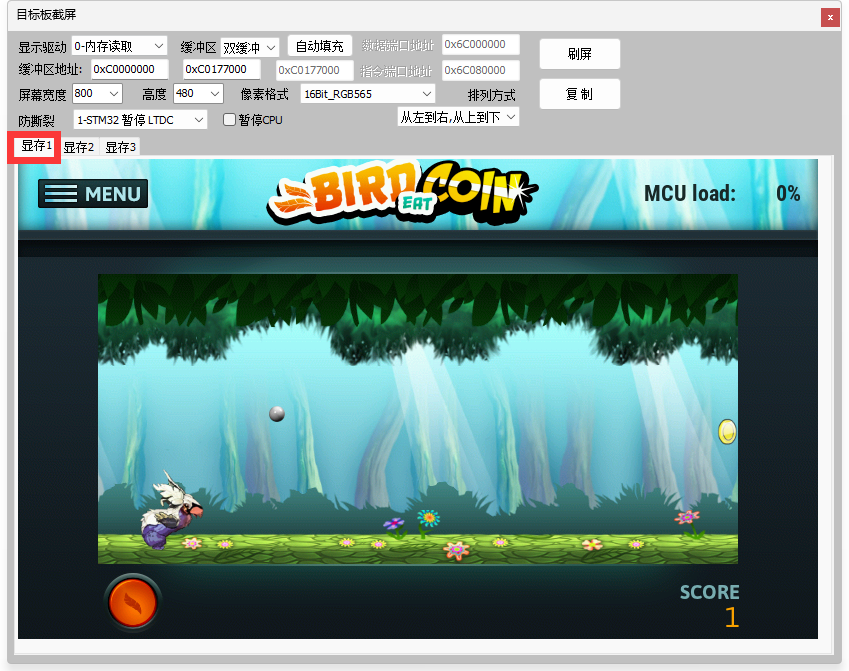

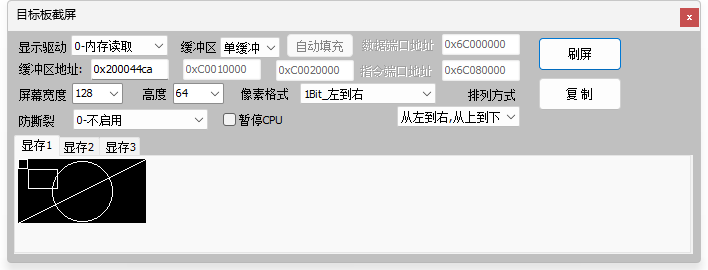

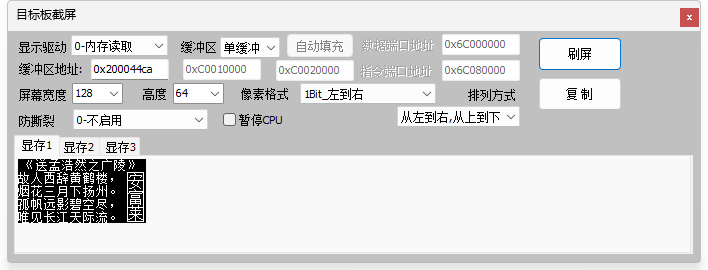

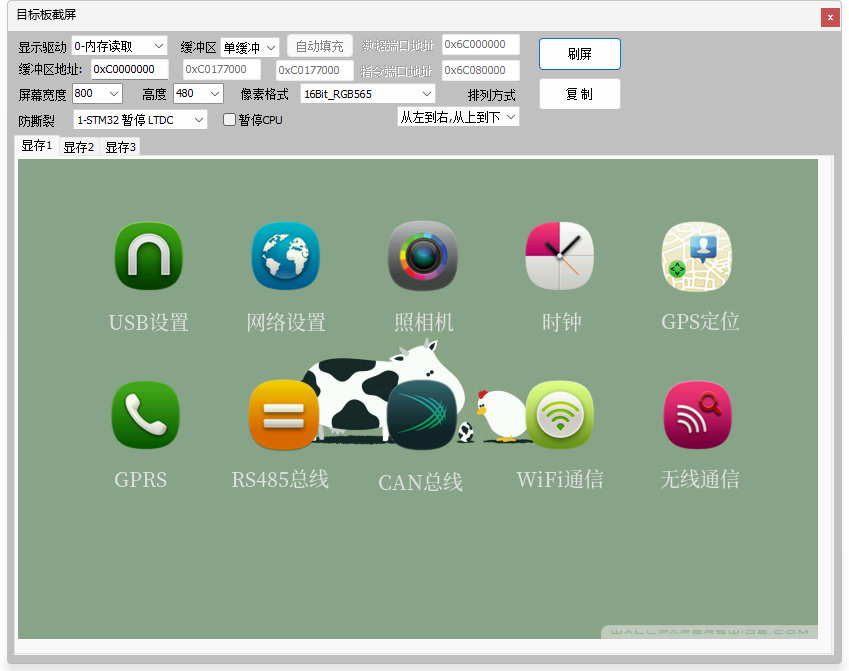

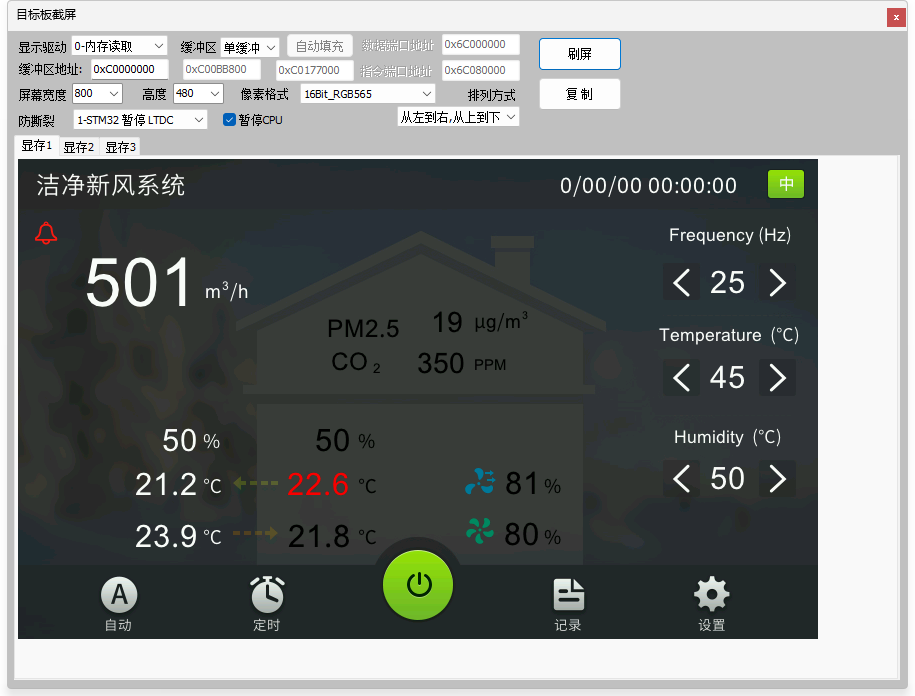

截图功能

早期包括现在做产品效果展示，需要截屏时，很多时候依然采用的SD卡/U盘这种的古老方案，不仅麻烦，而且繁琐。此功能为此而生

无需芯片内置代码，支持裸机，TouchGFX，ThreadX GUIX，emWin，LVGL，AWTK等

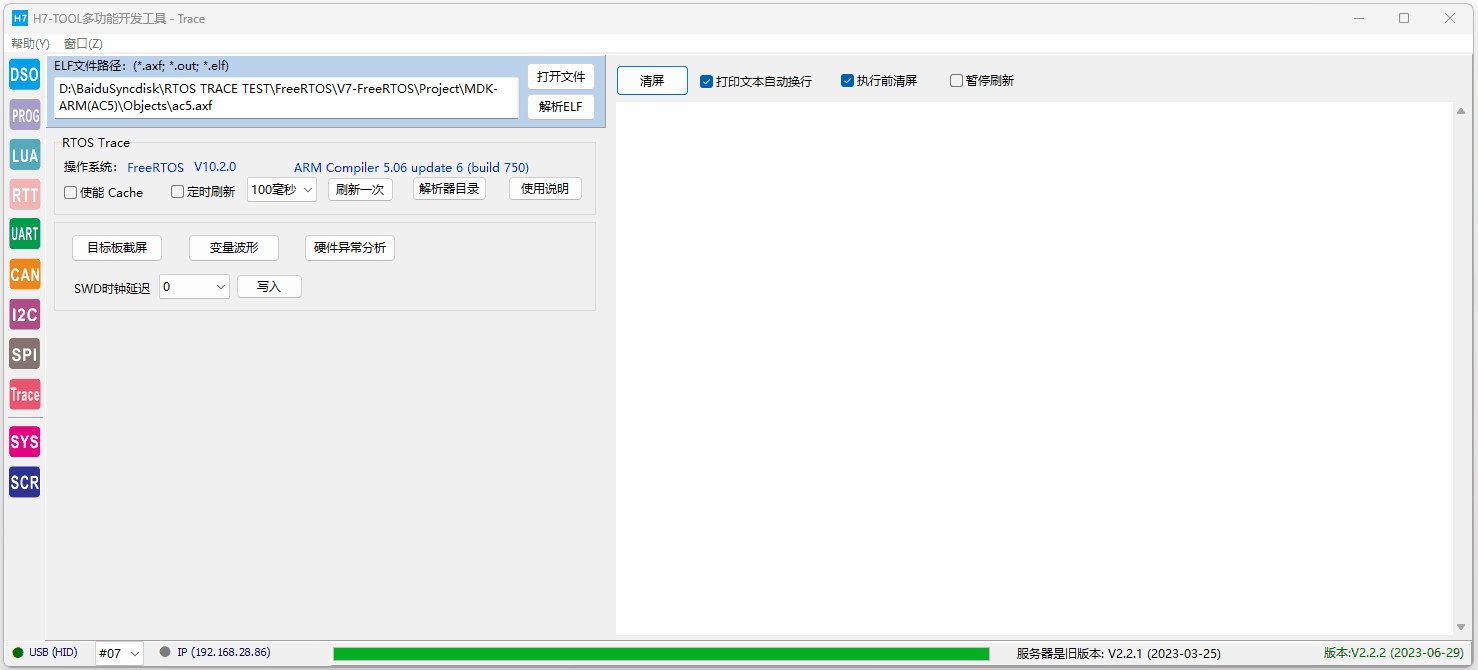

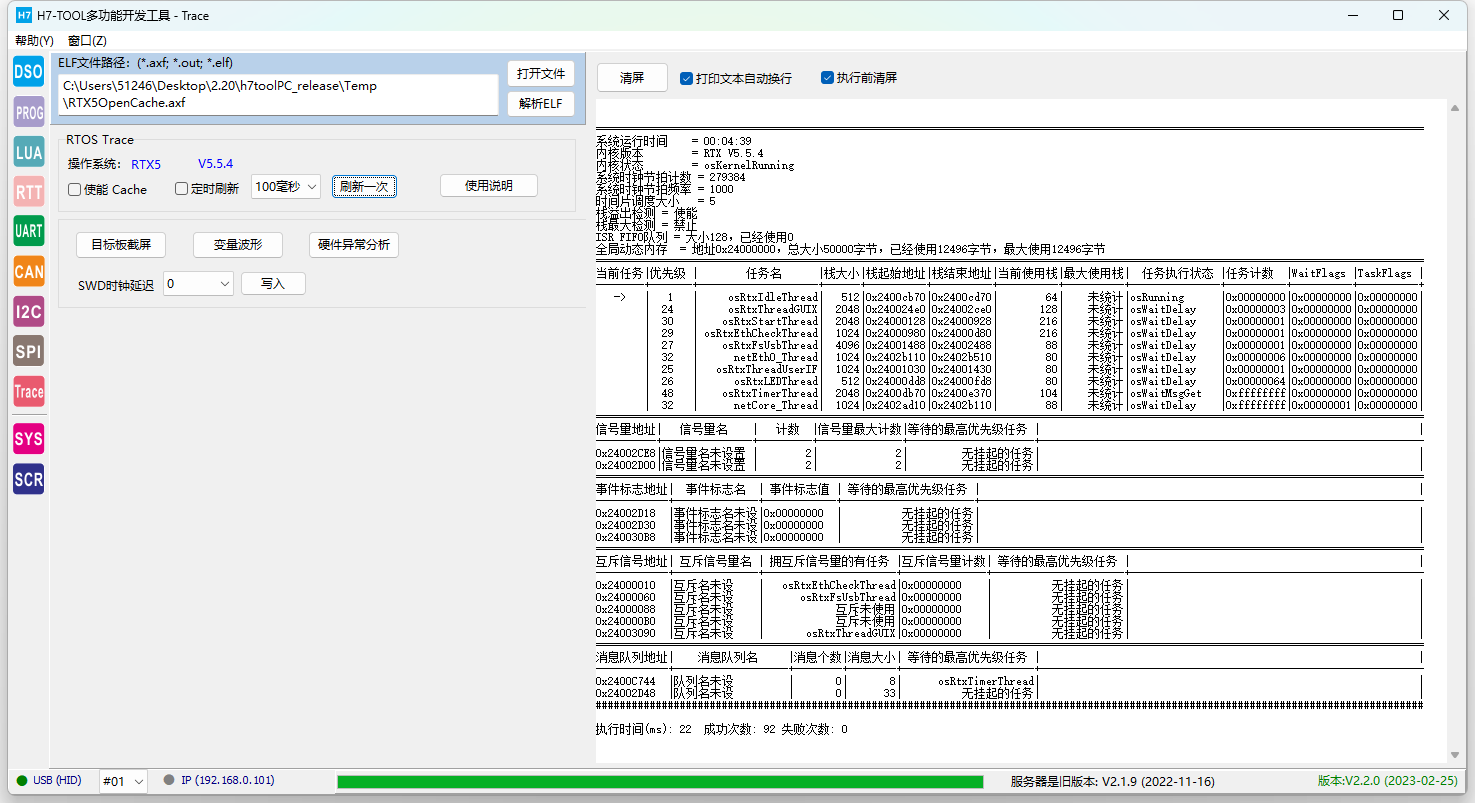

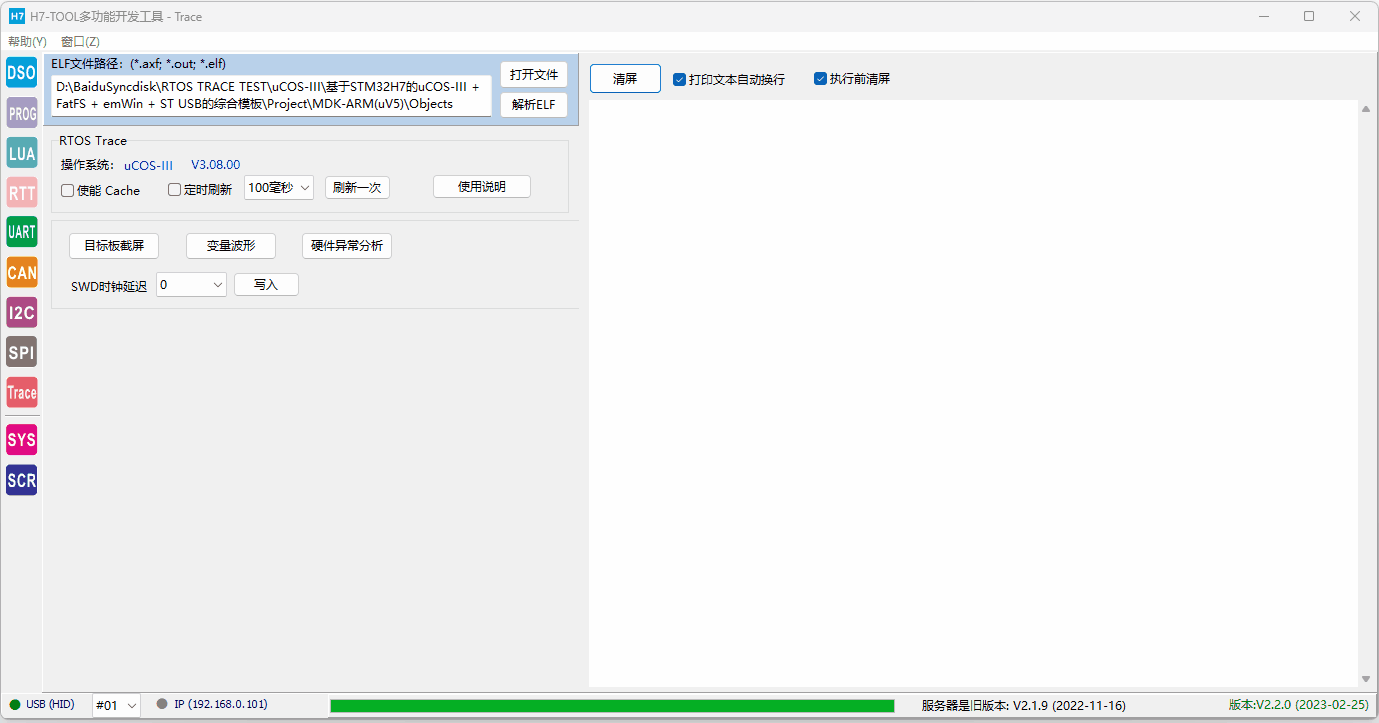

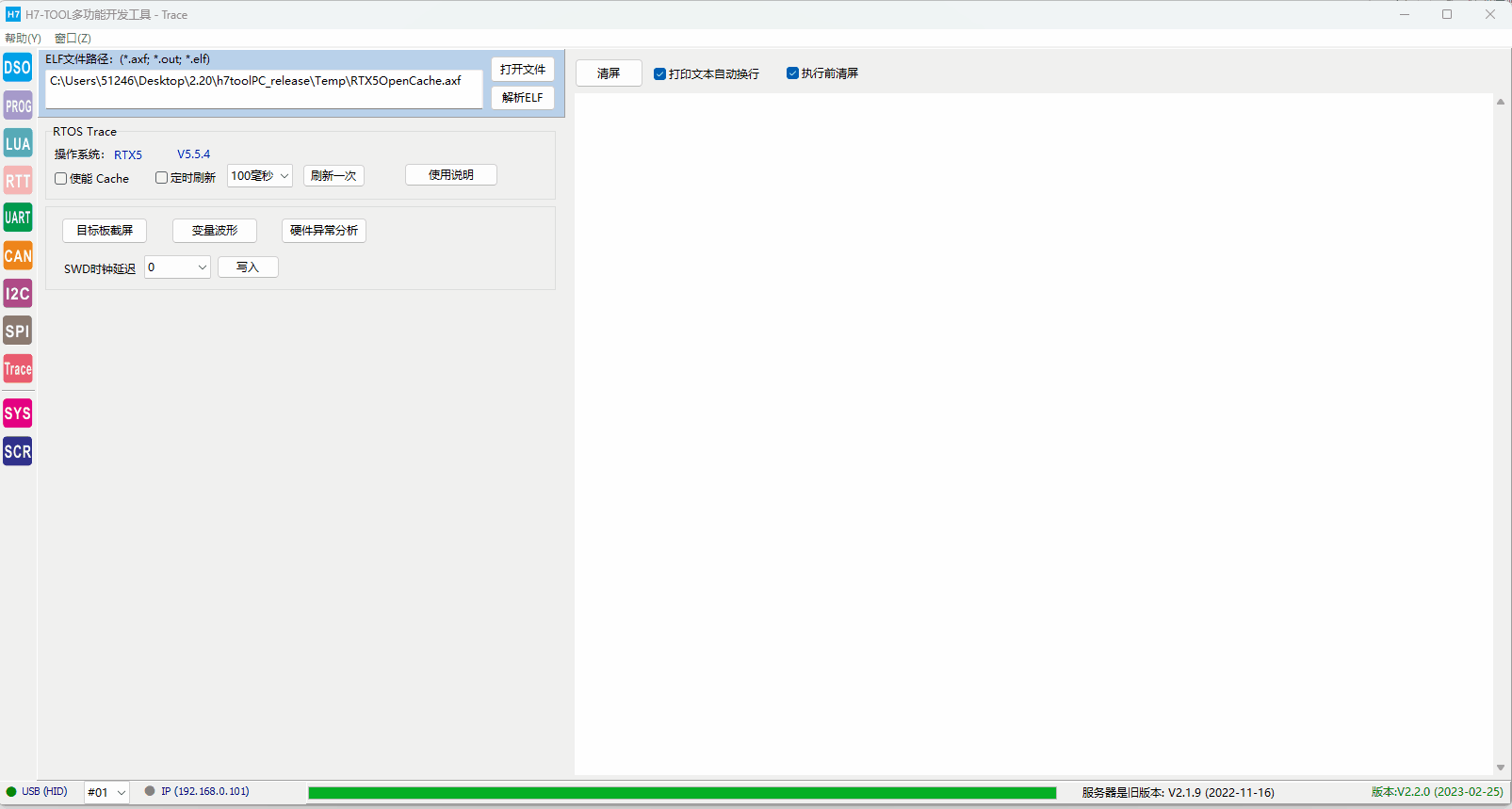

RTOS Trace

不需要目标板额外做添加任何代码

已经支持RTX5，ThreadX，uCOS-III，uCOS-II和FreeRTOS。陆续增加RT-Thread，MbedOS，NuttX和Zephyr

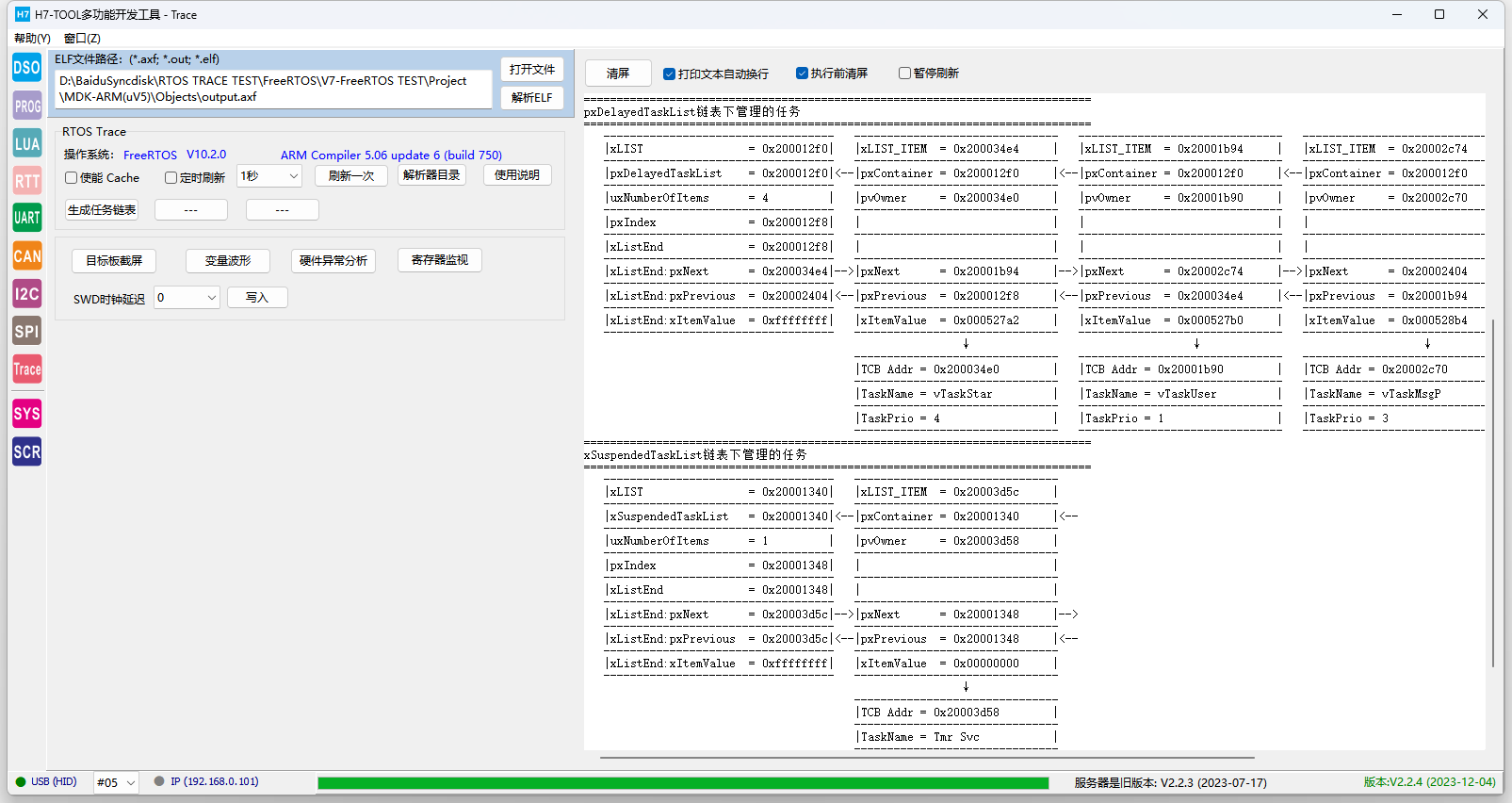

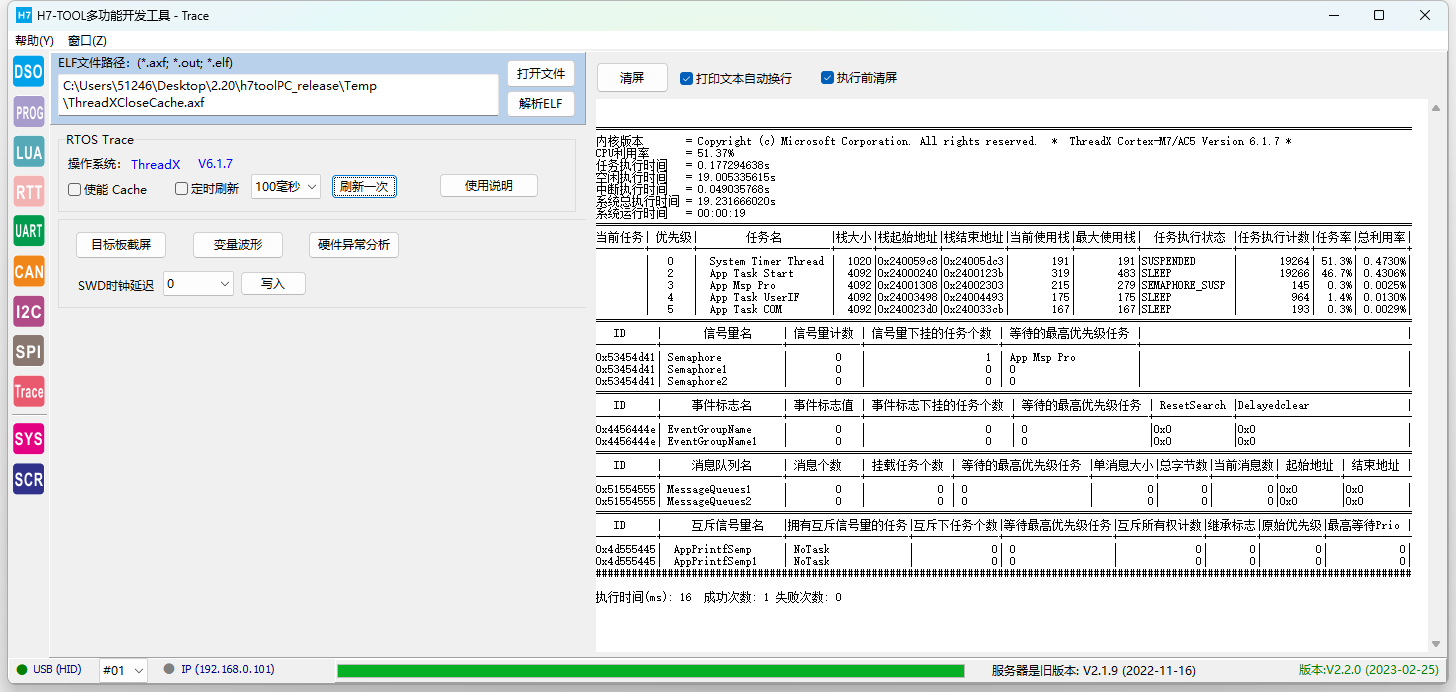

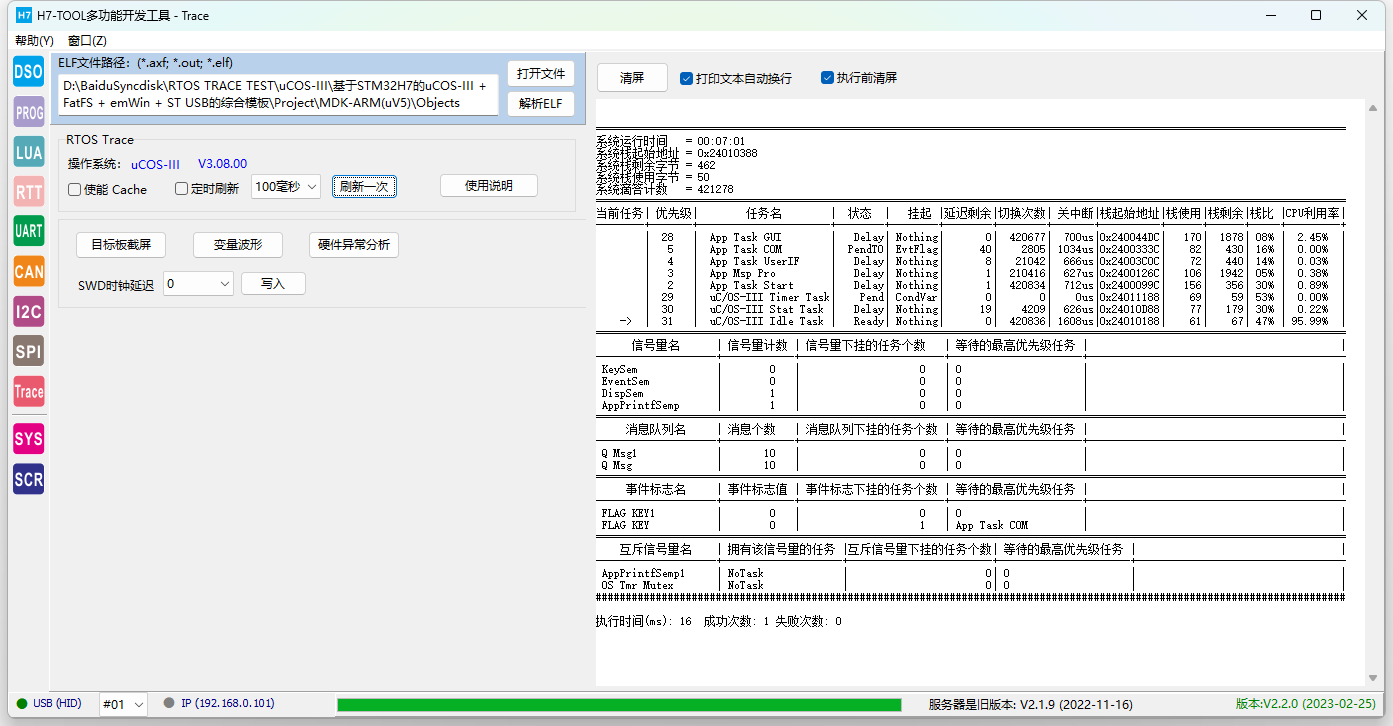

静态效果

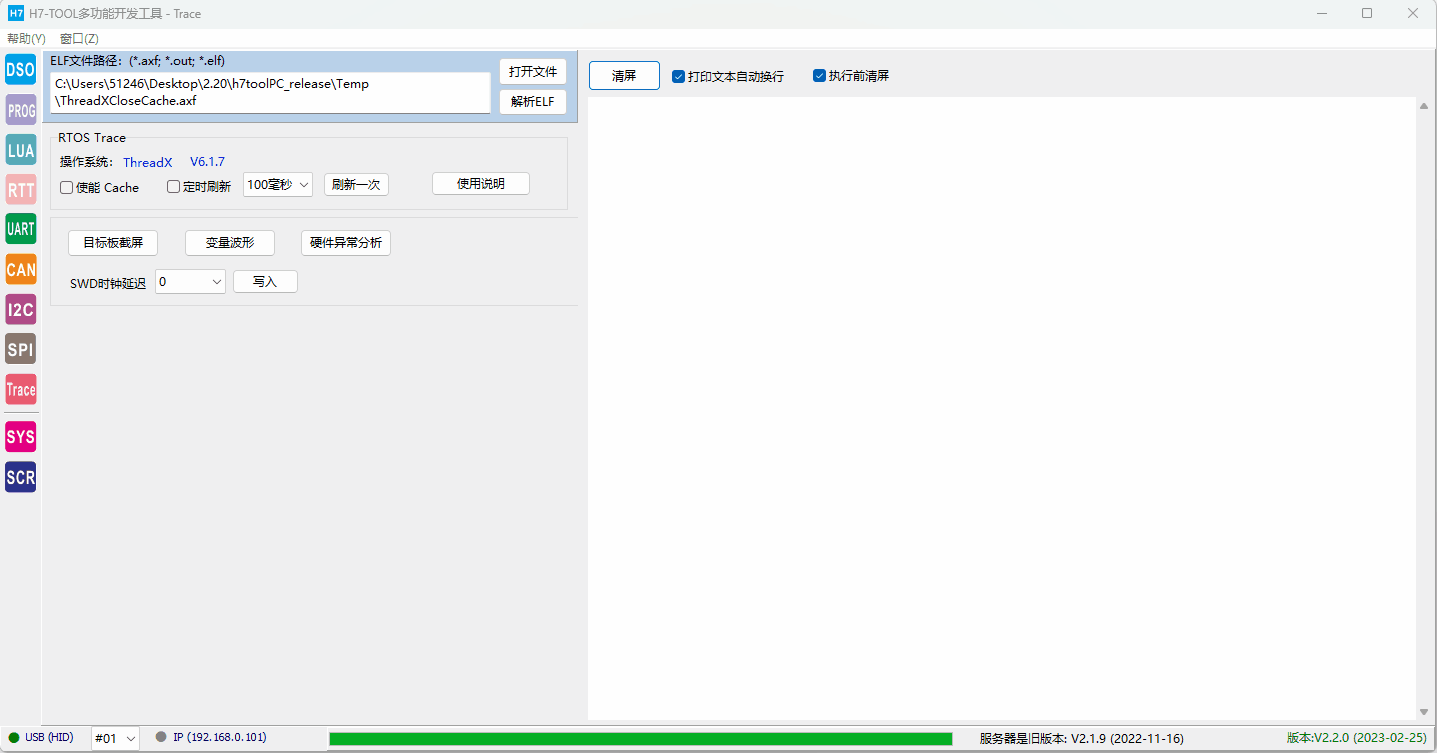

动态效果

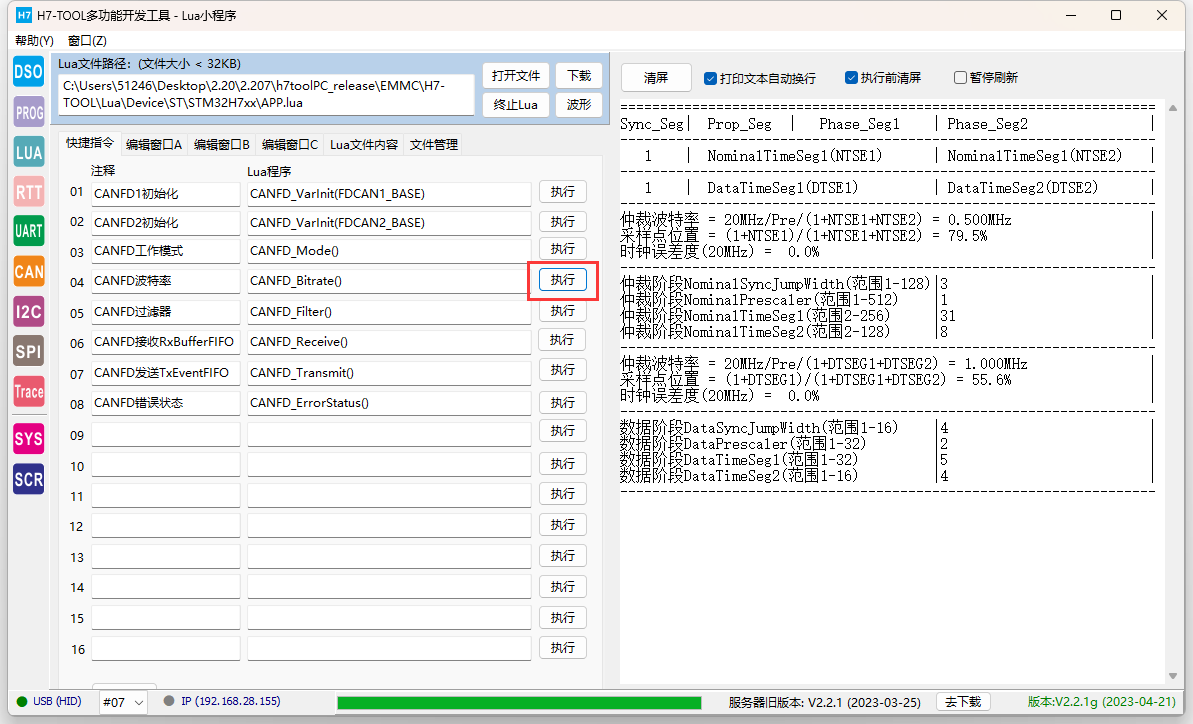

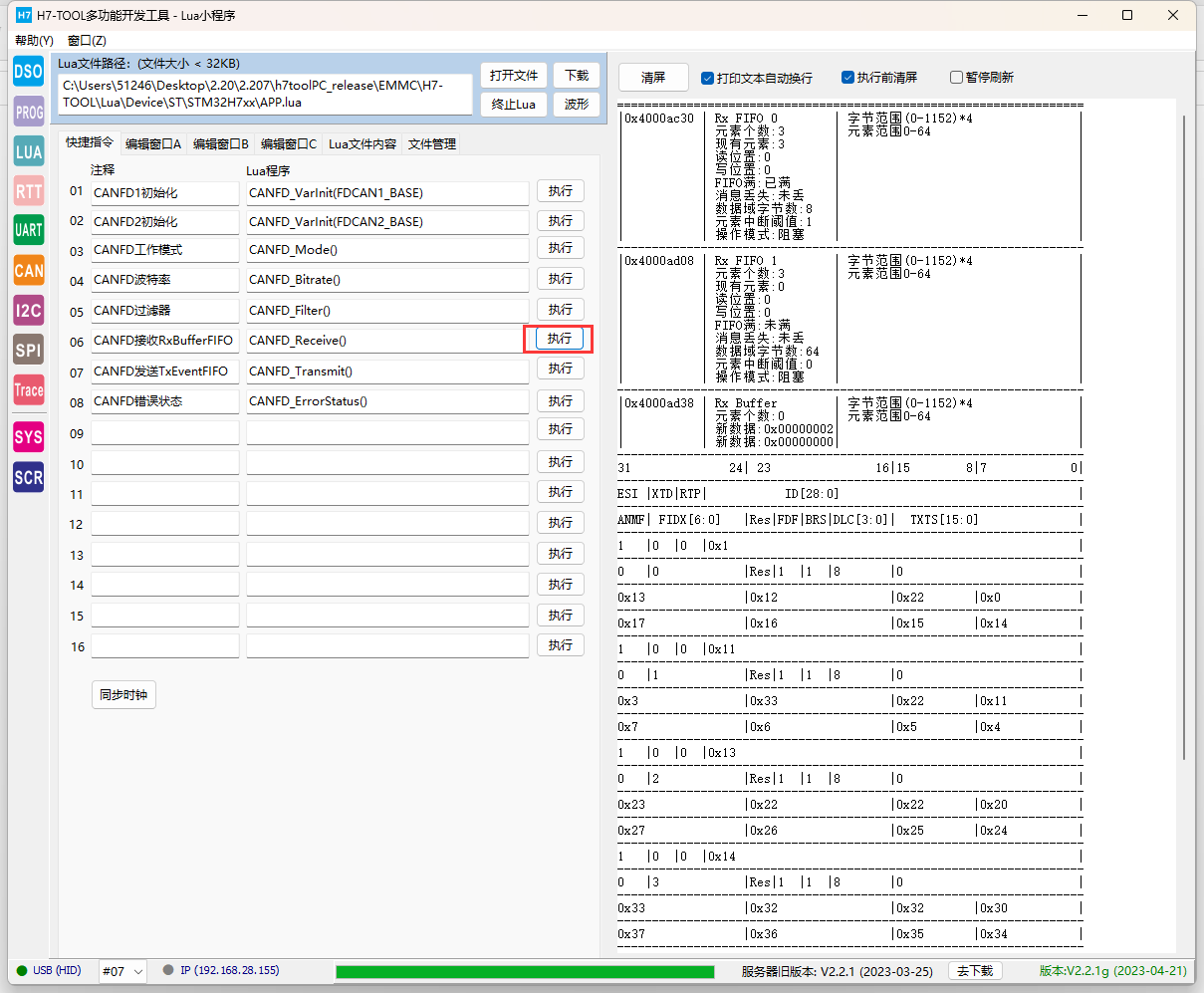

CAN Trace

不需要目标板额外做任何代码, 支持在线和脱机玩法

1、可以解析CANFD工作模式，波特率，采样点和是时钟误差率。 2、可以解析所有标准ID过滤器配置和所有扩展ID过滤器配置。 3、可以解析CANFD接收的Rx Buffer，Rx FIFO0和Rx FIFO1数据。 4、通过监测Tx Event FIFO解析Tx Buffer, TxFIFO/Queue的发送事件序列。 5、监测ECR错误计数器和PSR协议状态寄存器。

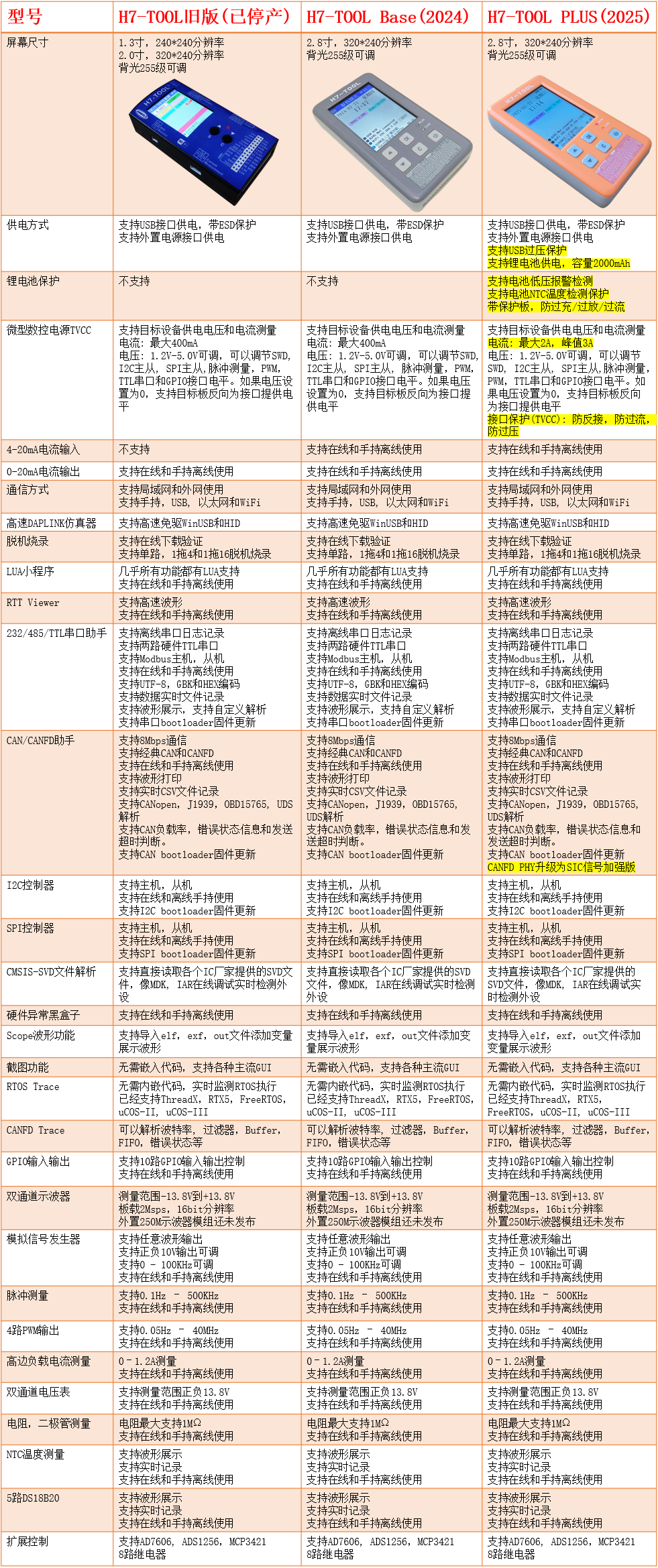

H7-TOOL版本比较
