强光手电筒恒流芯片H5441A解决方案支持12V24V36V48V60V转9V12V

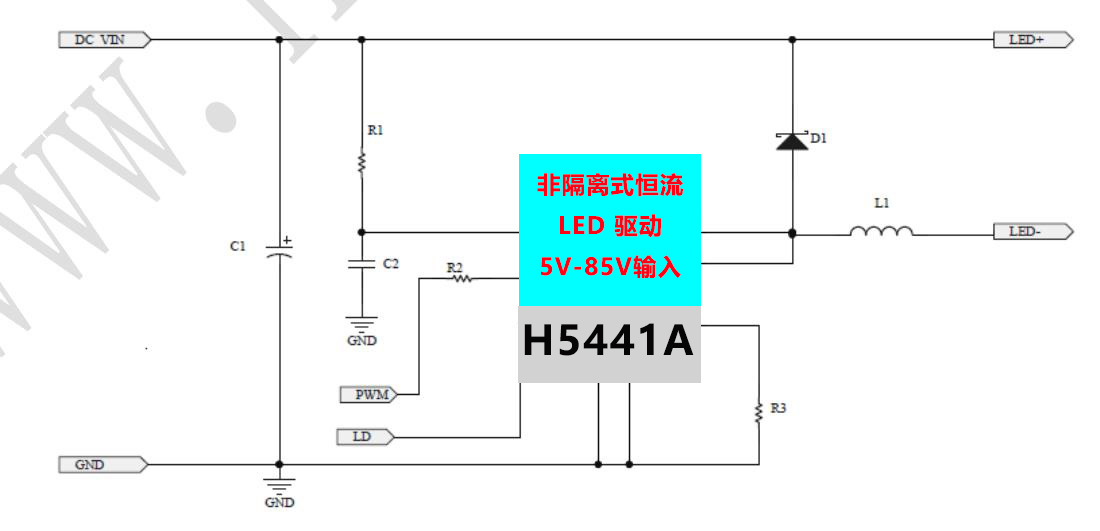

惠海小炜H5441A 是一款专为非隔离式恒流 LED 驱动设计的芯片，具备外围电路简洁、功能多样的特点，适用电压范围覆盖 5-85V。

核心性能与控制模式

电流控制精准：采用平均电流模式，输出电流精度可达 ±3.5%，且电流值不受输入输出电压、电感参数波动影响。

集成化设计：芯片内部自带环路补偿模块，无需额外搭建补偿电路，让外围电路更精简、工作更稳定。

灵活的调光功能

模拟调光（LD 端口）：通过控制 LD 端口实现不同输出状态。接 VDD 时，输出电流为设定值的 50%；接入 0.3-1.3V 模拟信号时，进入模拟调光模式；电压低于 0.3V 时，输出直接关闭。

PWM 调光（PWM 端口）：支持超窄脉宽 PWM 调光，可响应小于 60ns 的波形。端口为高电平时芯片正常工作，低电平时输出关闭。

封装形式

H5441A 采用 SOP-8 封装，便于在各类 LED 驱动电路中进行焊接与布局。

内置100V高压MOS

 宽压5V-85V输入范围

 平均电流工作模式

 输出电流最大2A

 转换效率最高可达95%

 输出电流精度±3.5%

 支持PWM调光

 支持LD调光

 最大工作频率1MHz

 最大调光频率25KHz

 调光深度可达0.1%

 可做多路共阳极输出，抗干扰强

 带过热保护功能

 带输出短路保护功能

典型应用

 智能调光照明

 电瓶车照明，汽车照明

 LCD背光驱动及洗墙灯

 景观LED点光源

 商业照明

 建筑照明

 强光手电筒，警示灯

 MR-16LED灯
