EtherCAT转ModbusTCP协议模块创新：打通仓储自动化通信链路的关键钥匙

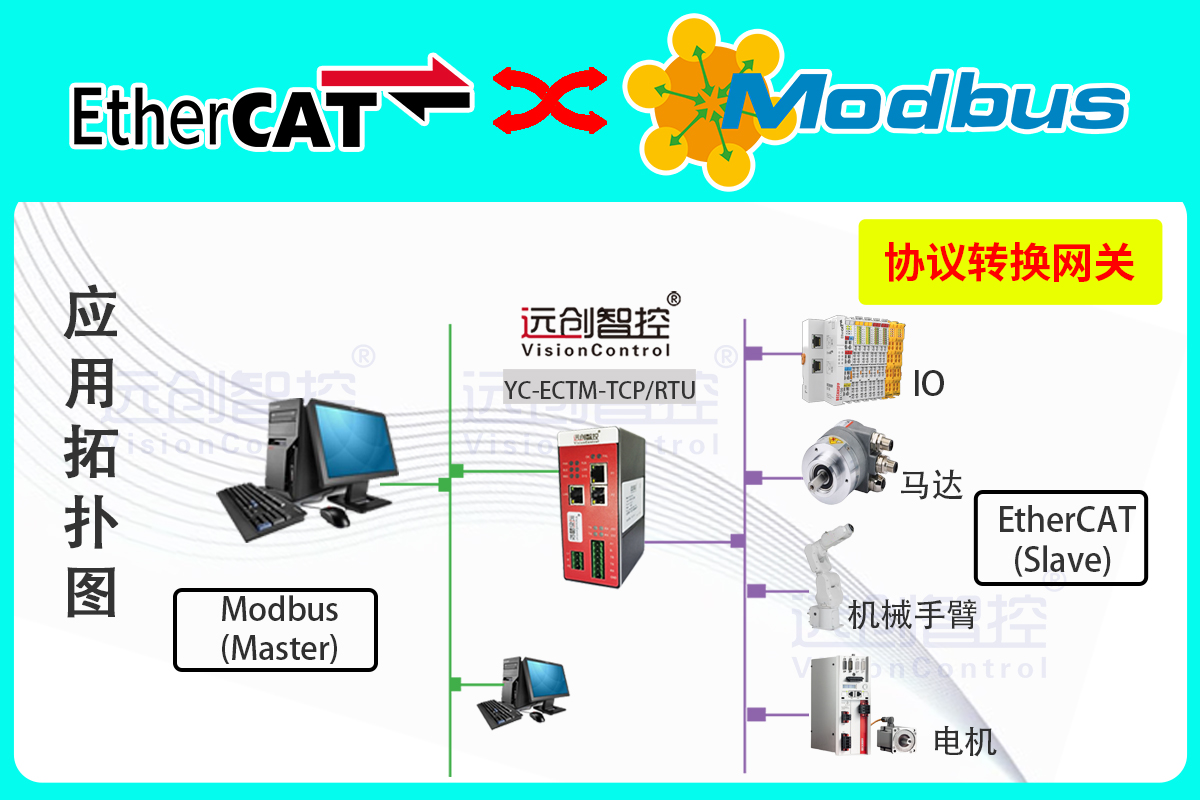

EtherCAT转ModbusTCP协议转换网关：物流仓储自动化通信革新的核心载体(图1)

一、项目背景与核心痛点

某大型智能物流中心占地10万平方米，部署了超过200台自动化设备，其中包括基于Modbus TCP协议的西门子PLC、研华工控机等主站设备，以及采用EtherCAT协议的高精度编码器、智能仪表和协作机器人。由于协议不兼容，设备间通信存在诸多问题：

效率瓶颈：PLC下发分拣指令至EtherCAT机器人响应延迟达500ms，导致分拣线节拍混乱，单日吞吐量下降20%；

故障频发：编码器位置数据无法实时同步至HMI界面，设备异常需人工巡检发现，平均故障停机时间长达1.5小时；

维护成本高：缺乏设备运行状态数据支撑，预防性维护难以实施，设备年维修费用超300万元。

为突破协议壁垒，该物流中心引入远创智控YC-ECTM-TCP协议转换网关，构建设备间高效通信网络。

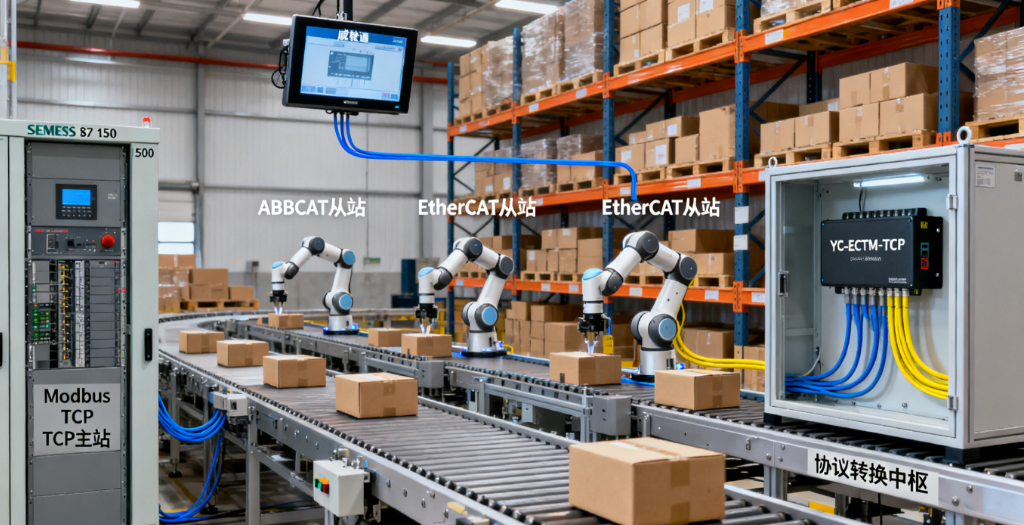

EtherCAT转ModbusTCP协议转换网关：物流仓储自动化通信革新的核心载体(图2)

二、技术方案与系统架构

（一）核心设备部署

项目部署15台YC-ECTM-TCP网关作为协议转换中枢：

EtherCAT侧：作为主站连接120台从站设备，支持100Mbps高速通信，周期刷新时间低至250μs；

ModbusTCP侧：作为从站接入PLC、工控机，支持标准ModbusRTU/TCP协议，数据更新频率达100次/秒。

现场设备层包含西门子S7-1500PLC、威纶通HMI等主站，以及倍福EL系列编码器、ABB协作机器人等EtherCAT从站。网关通过双以太网接口构建冗余网络，确保数据传输稳定性。

（二）协议映射与数据交互

通过远创智控专用配置软件，实现双向数据精准映射：

ModbusTCP转EtherCAT：PLC下发的分拣任务指令（32位整型）实时转换为机器人控制信号，响应延迟＜1ms；

EtherCAT转ModbusTCP：编码器位置数据（16位浮点型）、仪表运行参数等信息以10ms周期同步至HMI，支持历史数据存储与趋势分析。

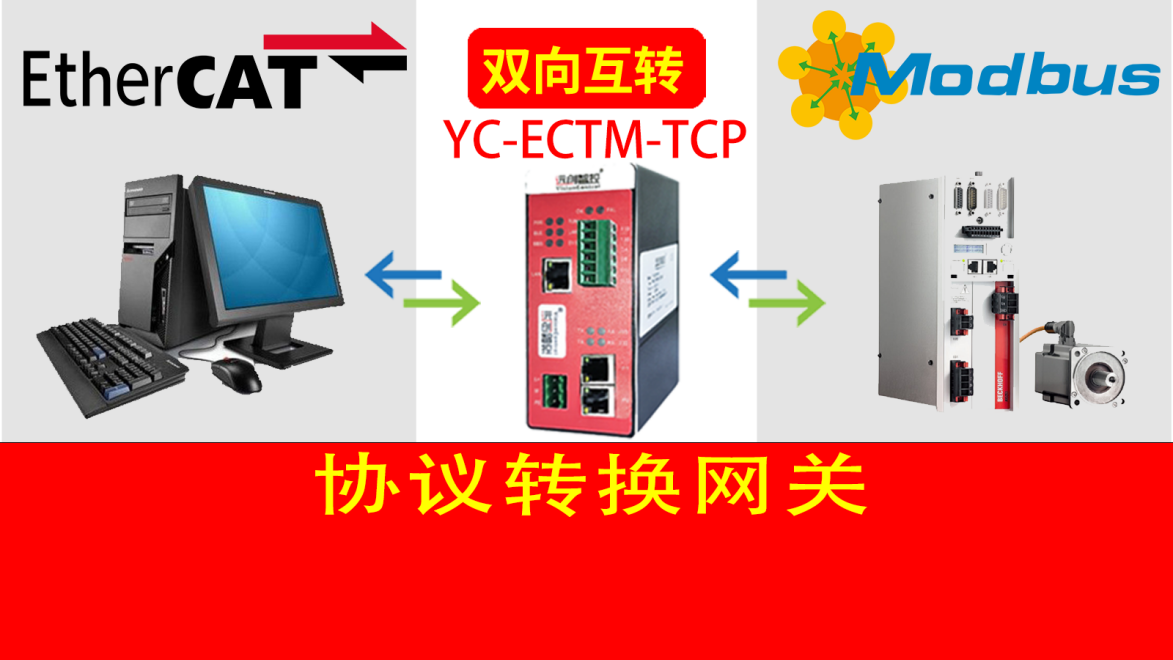

EtherCAT转ModbusTCP协议转换网关：物流仓储自动化通信革新的核心载体(图3)

三、应用成效与技术价值

（一）核心功能落地

效率提升：网关实现指令与数据的毫秒级传输，分拣线吞吐量提升35%，单日处理包裹量增加至15万件；

智能运维：设备振动、温度等状态数据经网关实时上传至管理系统，AI算法提前72小时预测潜在故障，故障停机次数下降70%，维修成本降低40%；

柔性升级：支持即插即用的协议转换，新设备接入时间从3天缩短至2小时，显著提升物流系统灵活性。

（二）技术创新点

高速稳定：采用FPGA硬件加速技术，确保复杂工况下数据零丢包；

边缘计算：内置数据滤波与异常检测算法，减少无效数据传输，网络负载降低60%；

兼容扩展：支持ModbusRTU/TCP、EtherCAT等10余种工业协议，可无缝对接WMS、MES系统。

EtherCAT转ModbusTCP协议转换网关：物流仓储自动化通信革新的核心载体(图4)

四、行业应用与推广价值

远创智控YC-ECTM-TCP网关已在自动化立体仓库、智能分拣中心等场景广泛应用，具备显著优势：

低成本改造：保留原有设备，改造成本降低80%；

标准化部署：单网关支持64台EtherCAT从站，适配不同规模物流项目；

生态赋能：为物流仓储行业引入数字孪生、智能调度等高级应用提供通信基础，推动行业向无人化、智能化方向发展。

未来，协议转换网关模块将在跨境物流、冷链仓储等领域持续释放技术潜力，成为物流行业数字化转型的核心支撑。
