中频信号采集卡 FMC子卡设计原理图：FMC145-四路16位125Msps AD FMC子卡模块

一、概述

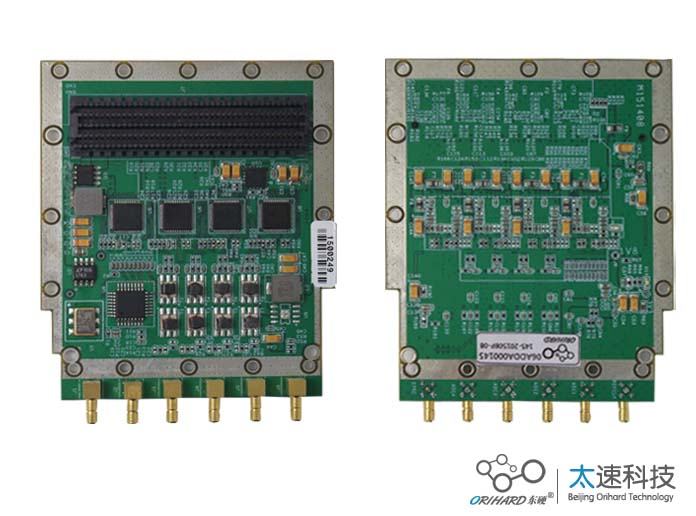

该板卡可实现4路16bit 125Msps AD 功能，是xilinx开发板设计的标准板卡。FMC连接器是一种高速多pin的互连器件，广泛应用于板卡对接的设备中，特别是在xilinx公司的所有开发板中都使用。该AD，DA子卡模块就

门针对xilinx开发板设计的标准板卡，用于模拟信号、中频信号采集，信号发出等应用。

二、性能指标

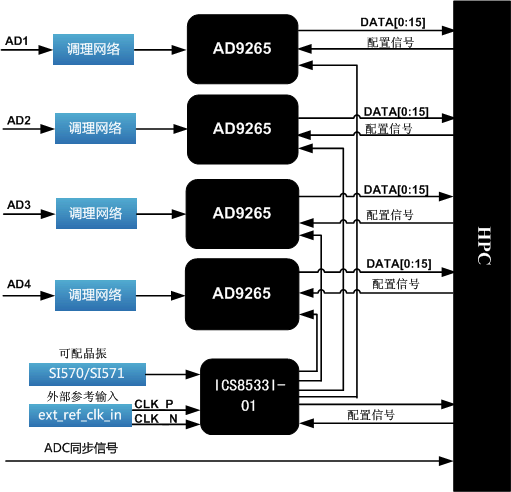

• FMC接口,支持4路AD输入。
• 一路SPI，用于对AD时钟芯片的配置。
• 四路AD , AD采用AD9265芯片，该芯片集成了两个16位的高速ADC，采样速率

高可达125MSPS，输入信号为50欧姆阻抗，物理接口为 SSMB。

• 时钟 I2C可编程晶振， 时钟芯片采用ICS8533。
• 支持外部差分时钟输入，通过时钟芯片供给AD芯片。
• 支持外同步信号输入。
• FMC卡大小为：69mmX90mm。安装孔大小为2.7mm。 三、软件支持

基于spartan6、Virtex5、Virtex6系列的FPGA测试例子程序。

四、硬件测试平台介绍

可与公司自主产品116号，Xilinx ML605开发板、SP605开发板，KC705开发板、Avnet Spartan-6 LX150T开发板等配合使用。
