H7-TOOL固件2.28发布，CAN, UART和RTT三合一同时收发且实时记录，脱机烧录新增革命性一键添加新芯片功能，新增多脱机芯片支持

H7-TOOL详细介绍（含操作手册）： http://www.armbbs.cn/forum.php?mod=viewthread&tid=89934 H7-TOOL PLUS电池版无需升级，预装的已经是最新的2.28版。后面还有个PLUS电池板低功耗运行模式，后续也将上线。 【PC软件】V2.2.8 1. 脱机烧录功能更新: - 新增MAGTRON(巨磁智能) MT32L083系列 - 新增巨晟JS32T031系列 - nRF5340支持烧录NetFlash - 新增国芯CCM1002BC - 修正fix_data.lua中date_new函数大小端问题 - 修正SWM341的UID地址错误 - 扫码枪功能：支持霍尼韦尔1900扫码枪(字符间超时和穿插其它数据) - 新增NXP RT1176烧录 - 新增 LPC11xx序列 - 新增BYD的BF5885AM64、BF7006BM48 - 新增LPC5460x系列 2.新增UART CAN RTT 三合一界面。PC菜单新增工具-UART CAN RTT三合一 3. 脱机烧录一键添加新芯片 【EMMC文件】V2.2.8 - 新增若干芯片 【固件】V2.28 - 选择烧录接口菜单取消按键音 - 数据监视器子菜单取消按键音 - 解决BUG：扩展功能菜单在先竖屏后横屏时显示乱行 - 开机首页抬头改为图标栏(USB图标) PC机软件：升级PC软件到V2.28

解压打开上位机后，左上角菜单有操作说明PDF和LUA API手册

h7toolPC_release(V2.2.8).7z (111.10MB)

1、升级新版注意事项

（1）APP和eMMC独立分别升级了：

http://www.armbbs.cn/forum.php?mod=viewthread&tid=105600

注：如果更新APP失败，从TOOL端拔掉USB线，旧版TOOL长按S键，新版TOOL长按OK键，插入USB线，3秒后松手，正常会看到电脑端有个虚拟U盘。然后拖拽上位机软件包路径h7toolPC_release\EMMC\H7-TOOL\Firmware里面的APP固件到虚拟U盘，待传输完毕后，TOOL会自动重新启动。

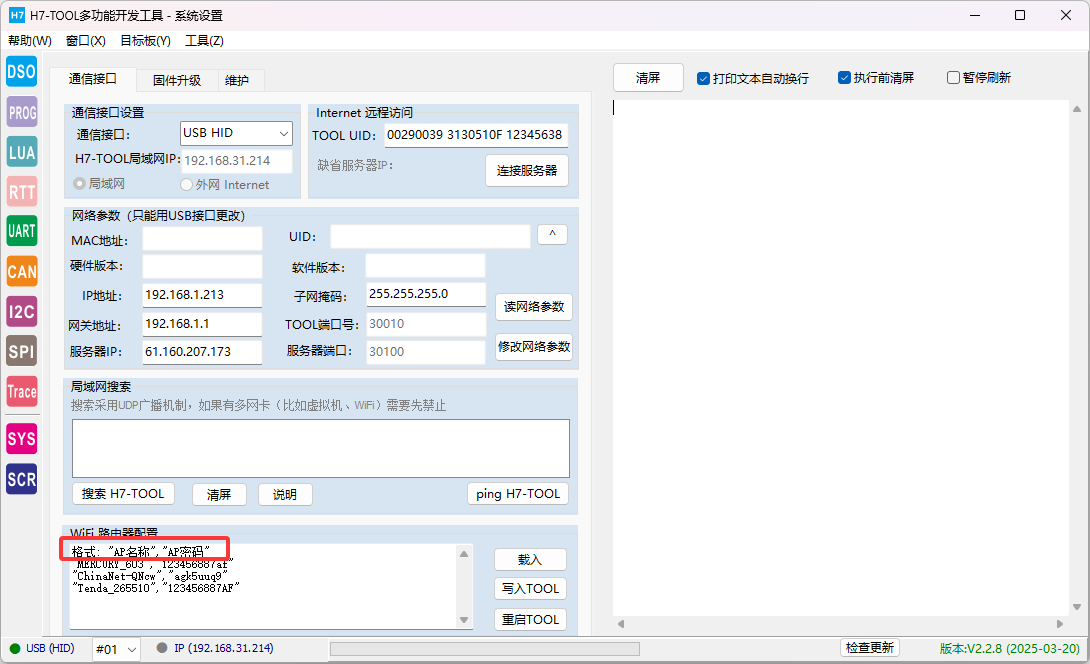

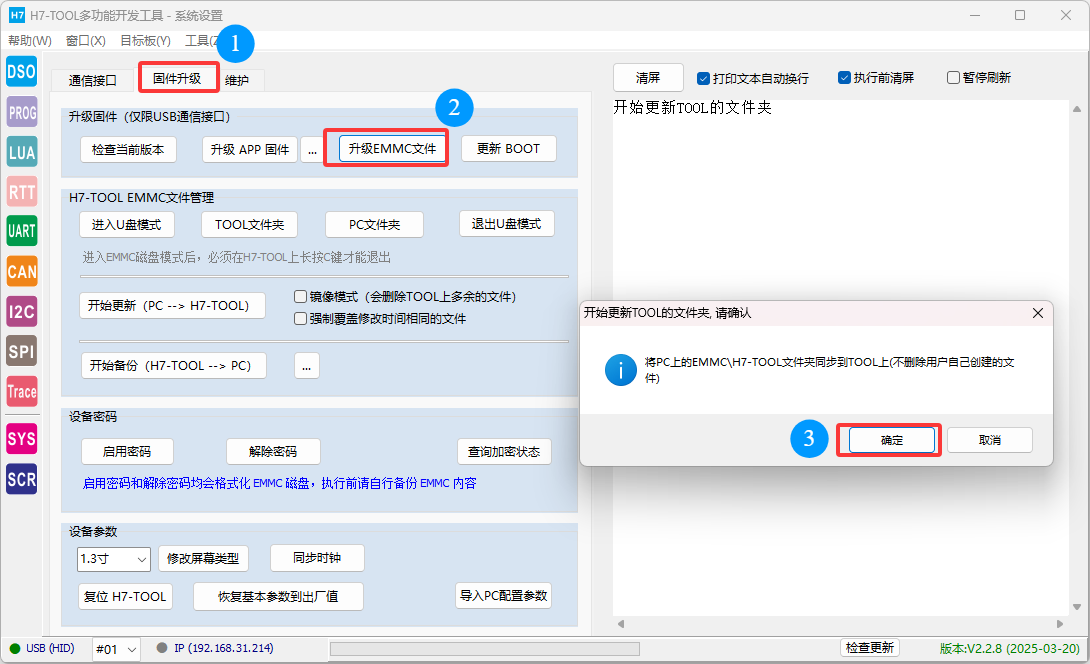

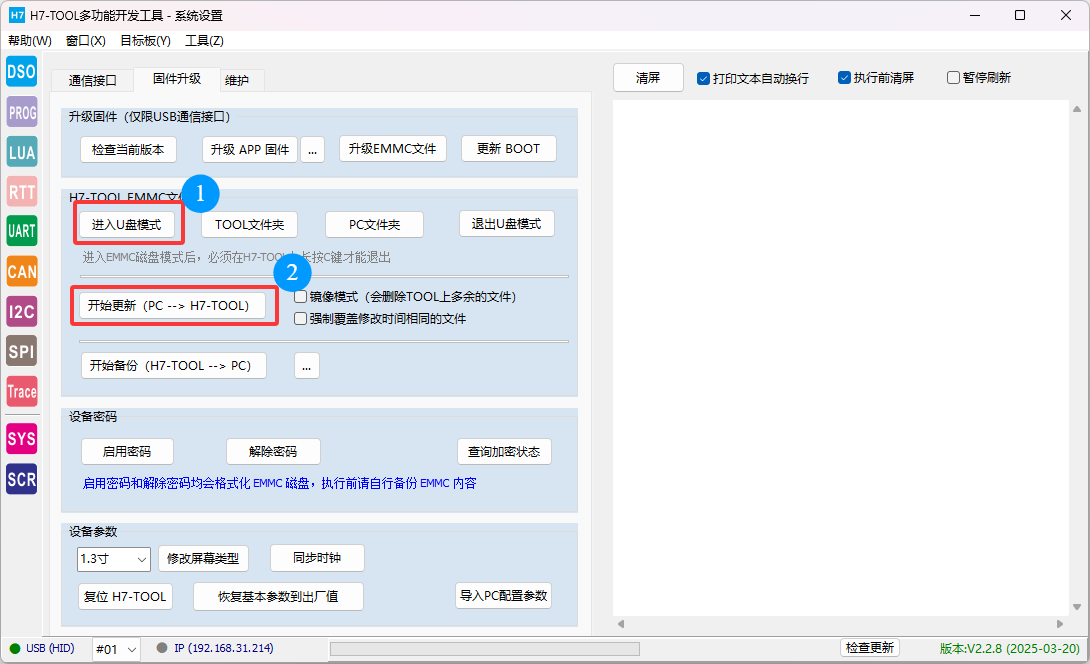

（2）从2.20版本固件开始，更新eMMC排除WiFi列表更新，再也不用重新配置WiFi了，点击下面这个按钮即可：

如果非常早期的客户（第1批TOOL用户，或者固件还是V1.X），继续点击此按钮升级。

（3）解析WiFi AP列表，支持去掉标题行

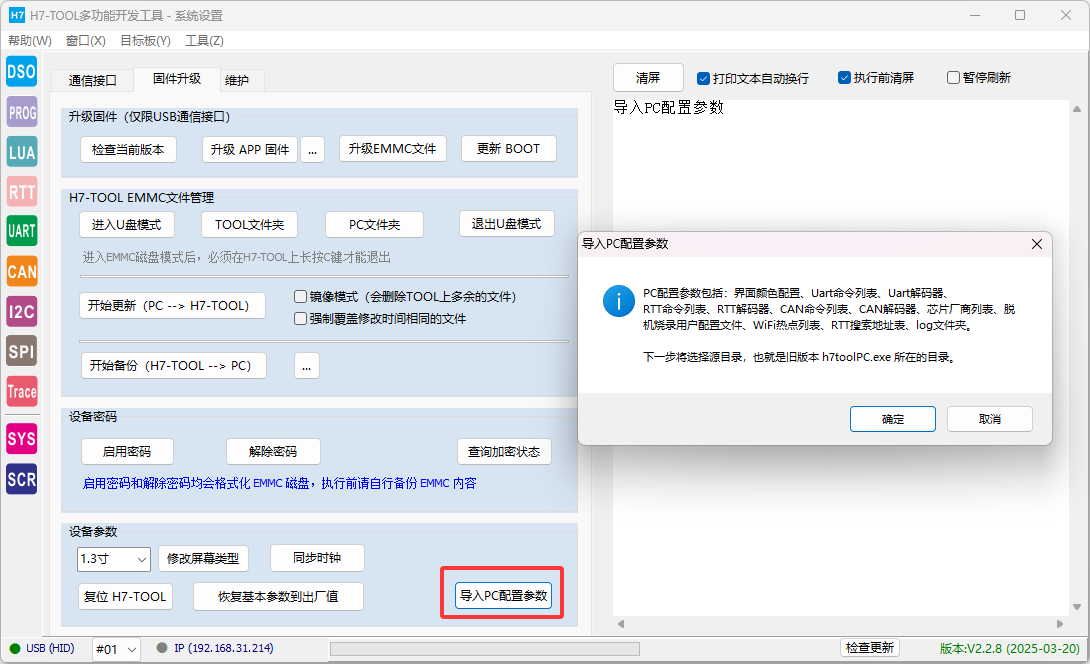

（4）上位机软件配置参数导入功能，方便导入自己之前配置的界面效果和参数配置

2、CAN, UART和RTT三合一模式

早期版本为了配合TOOL显示屏离线版界面同时展示，进入了一个显示屏界面后，就不方便同时再展示另一个助手内容了，需要来回切换，非常不方便大家使用

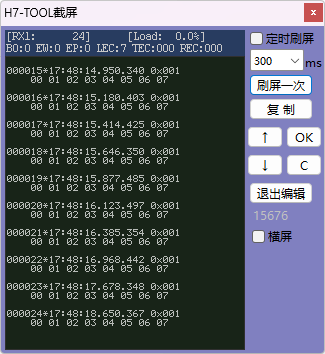

每个助手都有这么一个显示屏端的离线同步展示支持

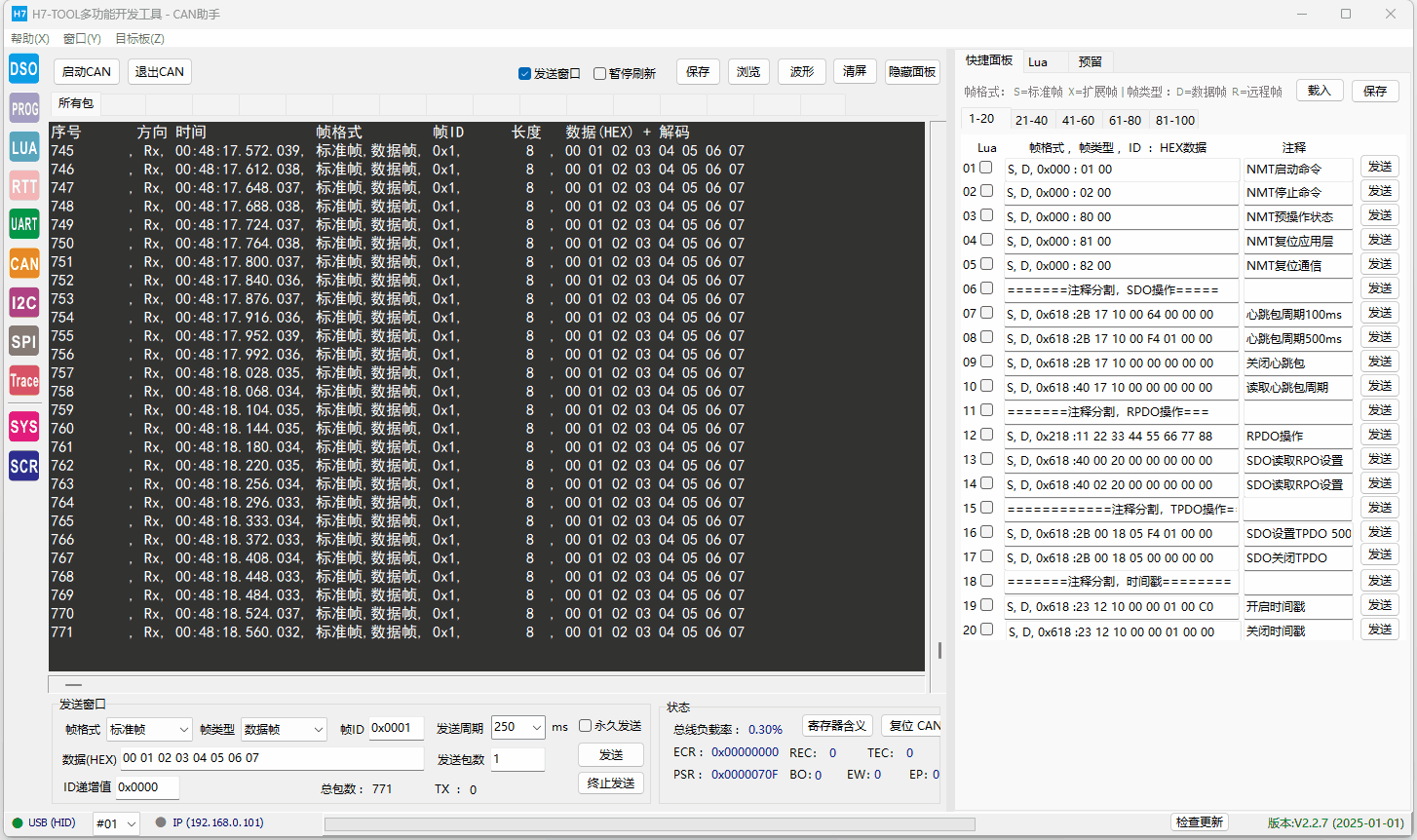

本次升级2.28版本后，正式支持三合一，下面是分别点击RTT UART CAN的效果，已经可以同时刷新，并且都在实时存储记录数据到文件里面。

使用方法：

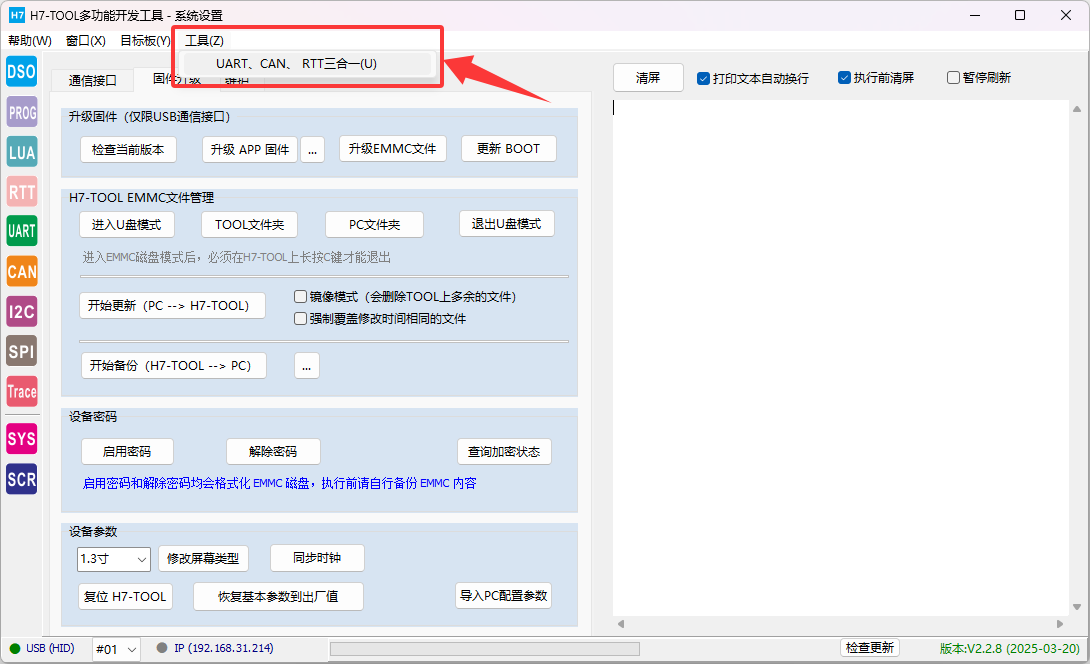

（1）点击这个按钮进入三合一模式

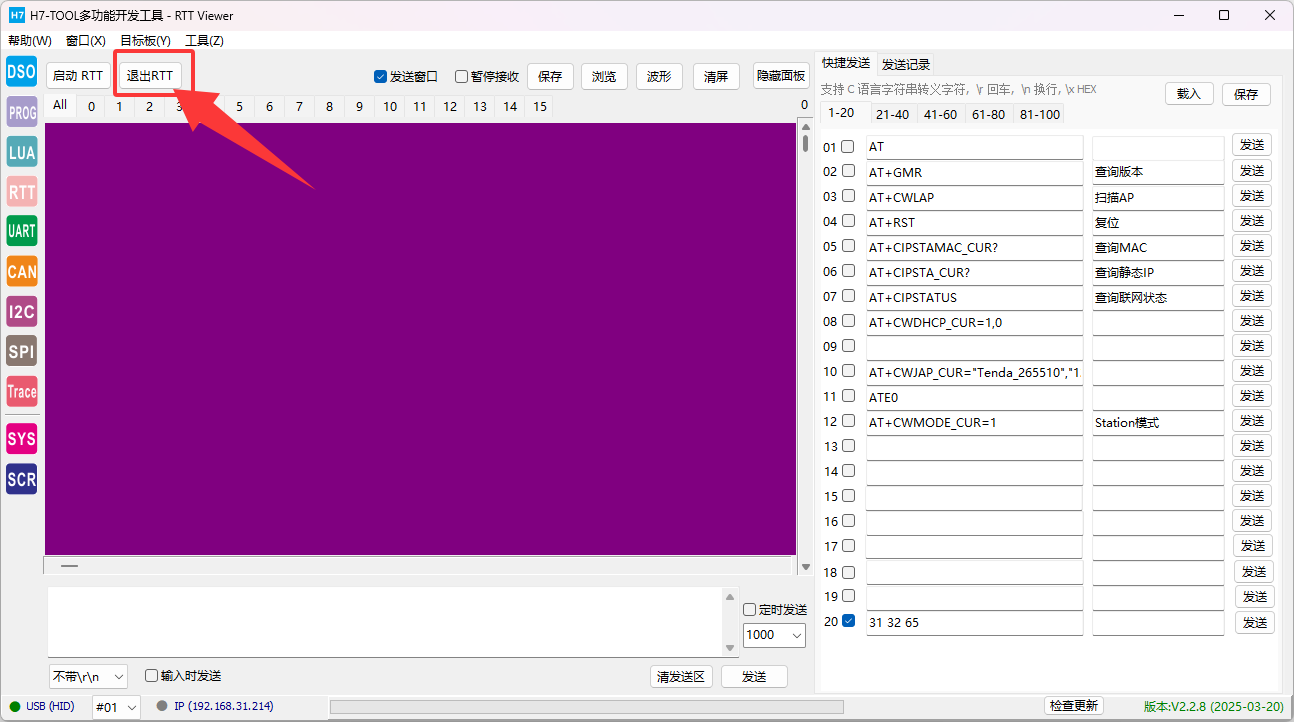

（2）退出的话，点击RTT， CAN或者UART的任意退出按钮都可以退出

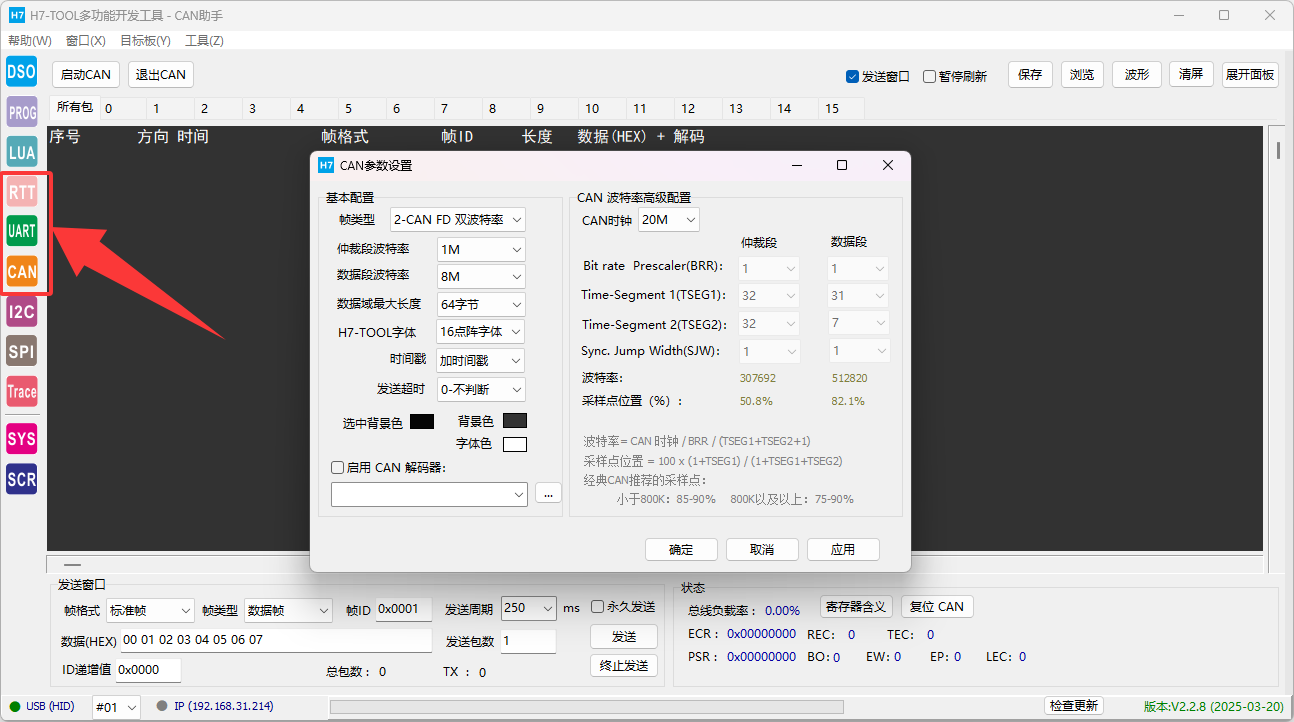

（3）需要看那个助手数据，点击左侧图标即可，三个是同时在实时收发处理的。

3、脱机烧录一键添加新芯片

（1）通过这个功能，大大方便用户自己添加芯片支持。

（2）部分芯片通过这种方式添加后是可以直接使用的，但也有部分芯片要在这个基础上做调整修改，总的来说这是一个非常实用的功能。

操作比较简单，仅需点击下面几步，操作的时候推荐新解压个上位机操作，先熟悉下用法。

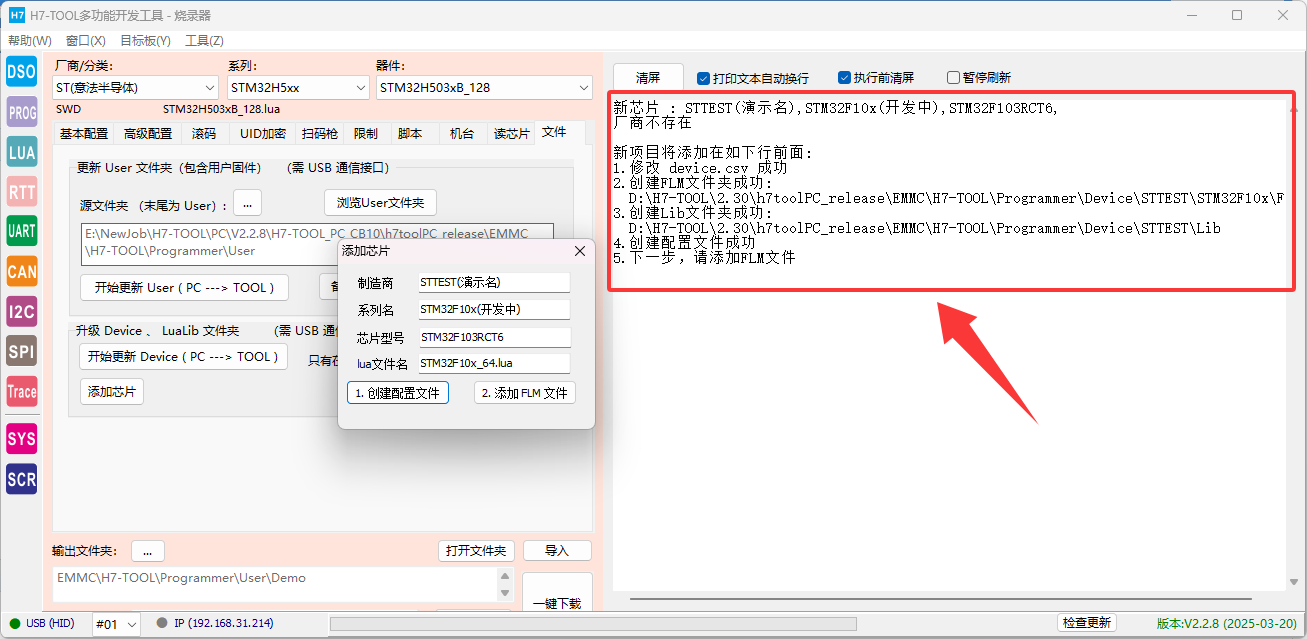

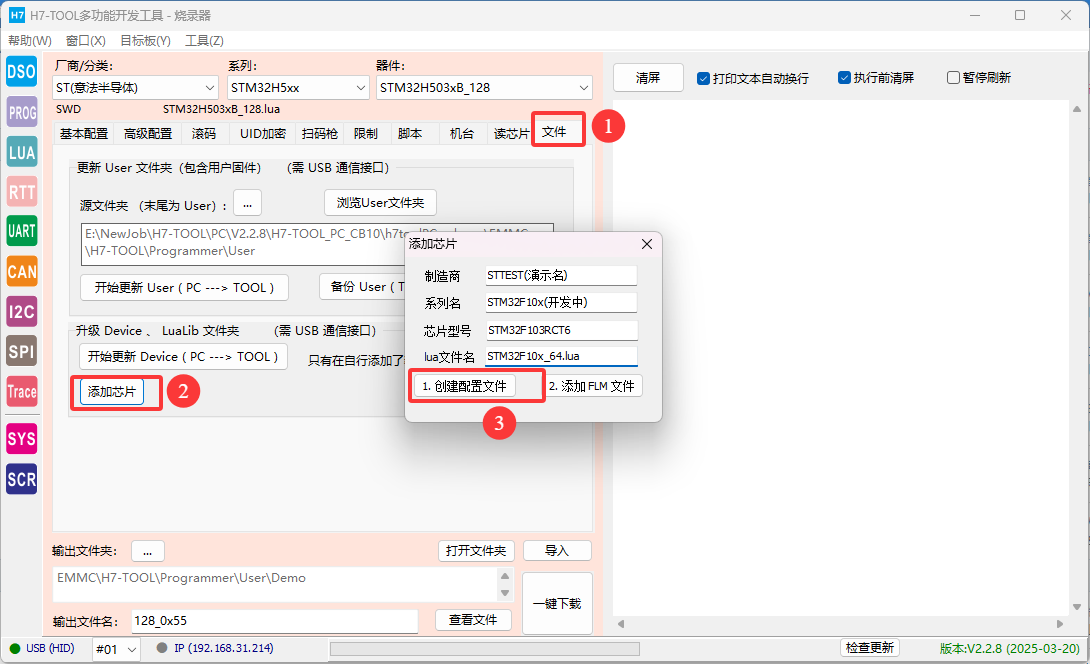

（1）点击创建配置文件按钮，里面的制造商，系列名，芯片型号，LUA文件名，可以根据自己的需要修改，我们这么直接默认

创建成功后，右侧log区有相关的信息

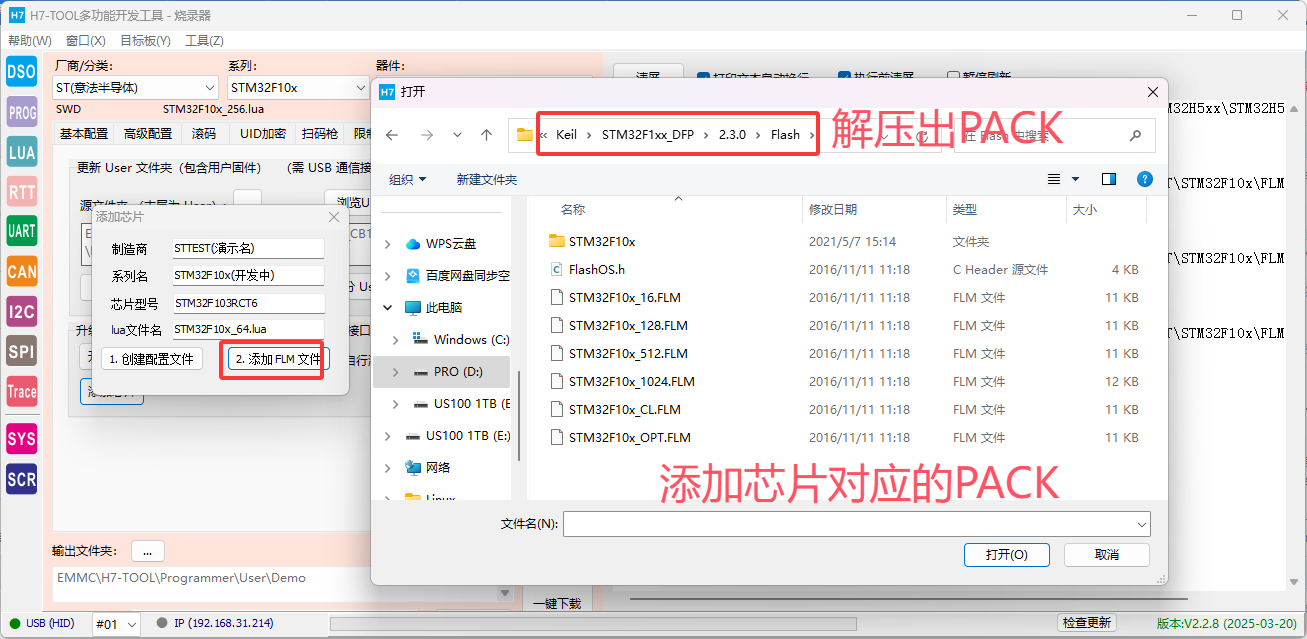

（2）点击添加FLM文件按钮，添加FLM算法文件，这个芯片厂家都有提供，下载芯片厂家为MDK制作的PACK包，解压后里面都有。

比如我这里添加

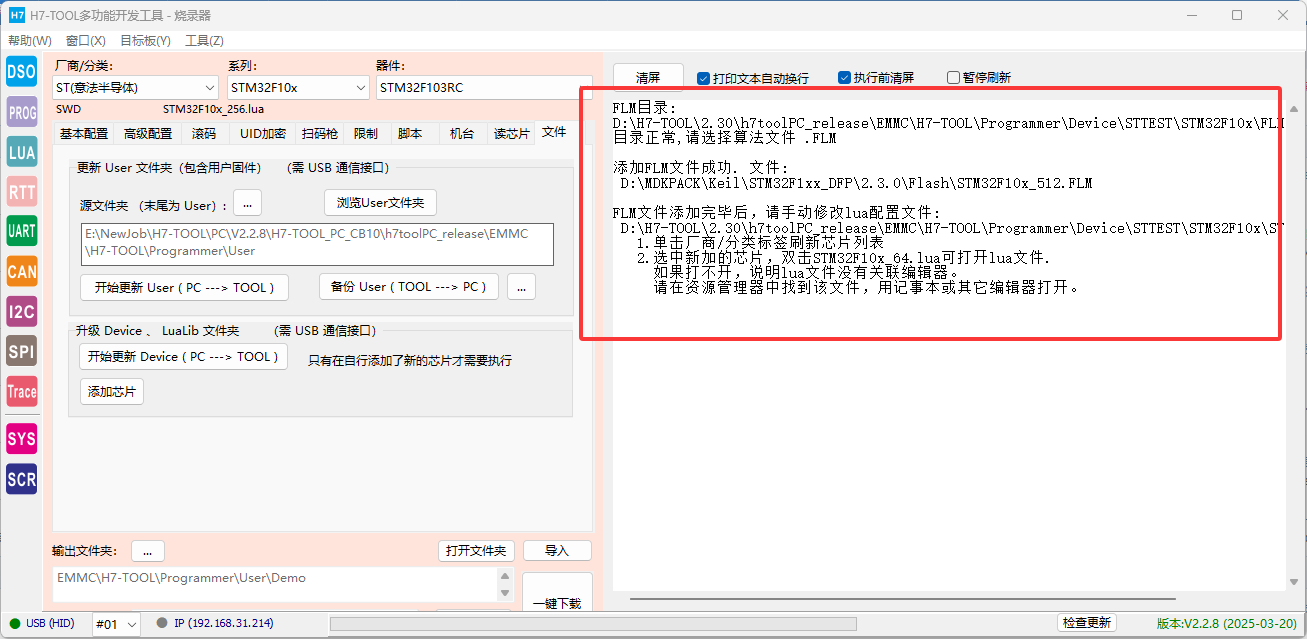

添加完毕会弹出log信息

（3）关闭上位机，重新打开上位机，选择我们刚刚添加的器件

双击打开后，根据需求修改

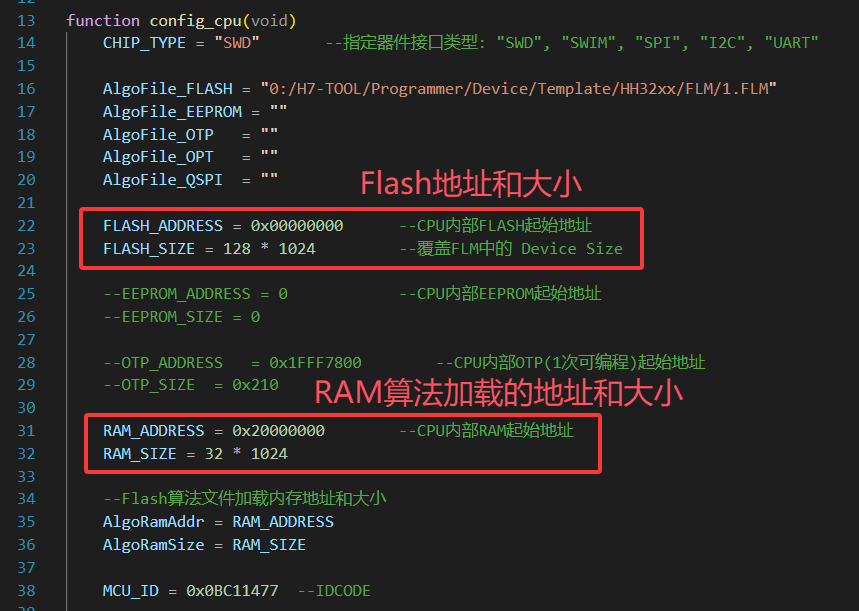

Flash地址和大小比较容易填写，是多少就写多少即可

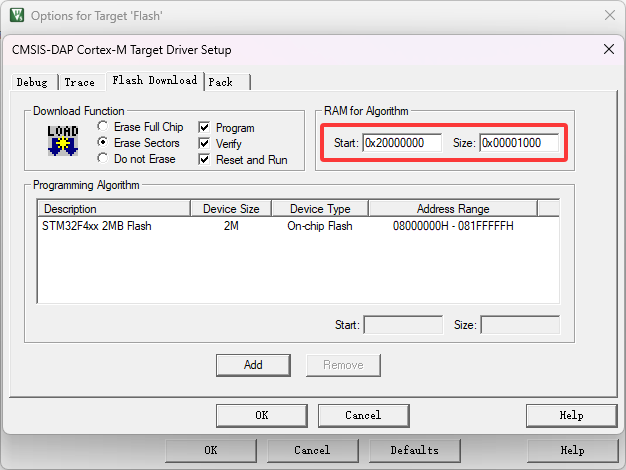

而RAM算法要加载的地址和大小，和MDK这里的设置一致即可

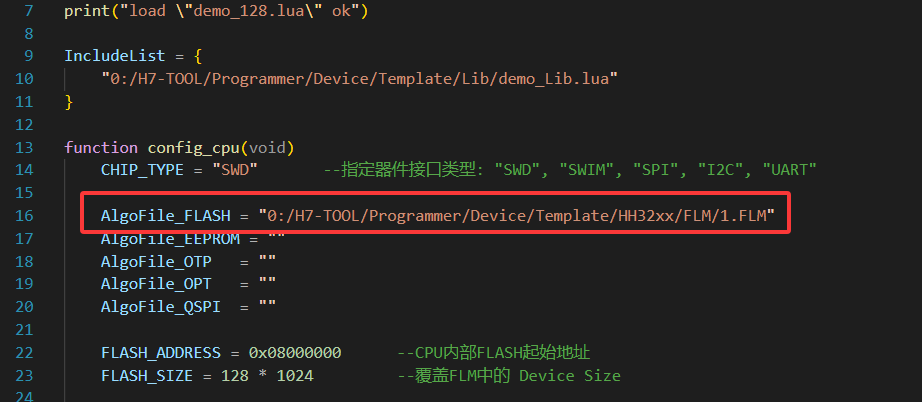

配置完毕后，还有一个最重要的修改，FLM算法文件的路径，也就是这个选项

AlgoFile_FLASH = "0:/H7-TOOL/Programmer/Device/Template/HH32xx/FLM/1.FLM"

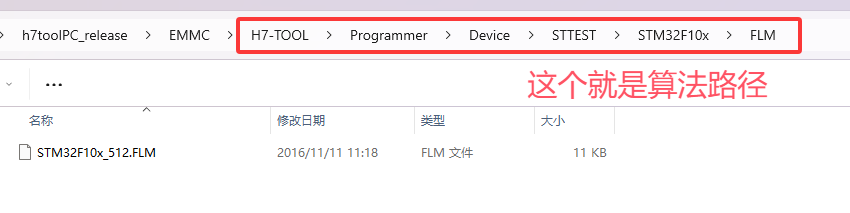

在上位机软件包目录里面打开我们创建的厂商文件夹

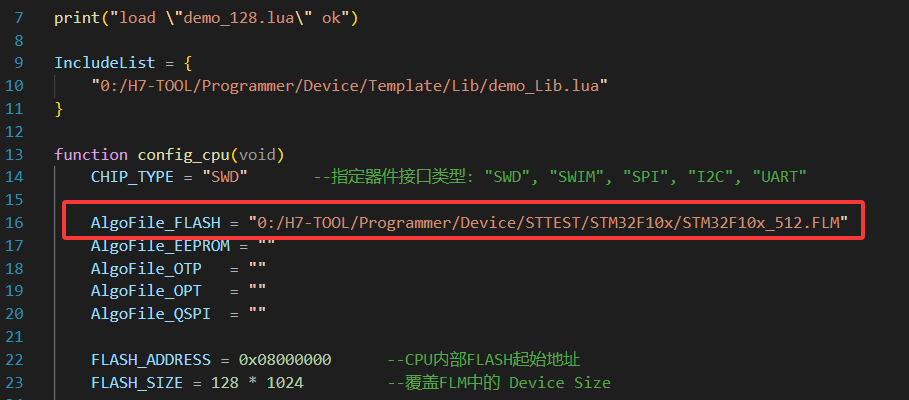

使用上面的路径修改默认AlgoFile_FLASH后，就是AlgoFile_FLASH = "0:/H7-TOOL/Programmer/Device/STTEST/STM32F10x/FLM/STM32F10x_512.FLM"

将其写入到这个文件里面，并保存这个文件

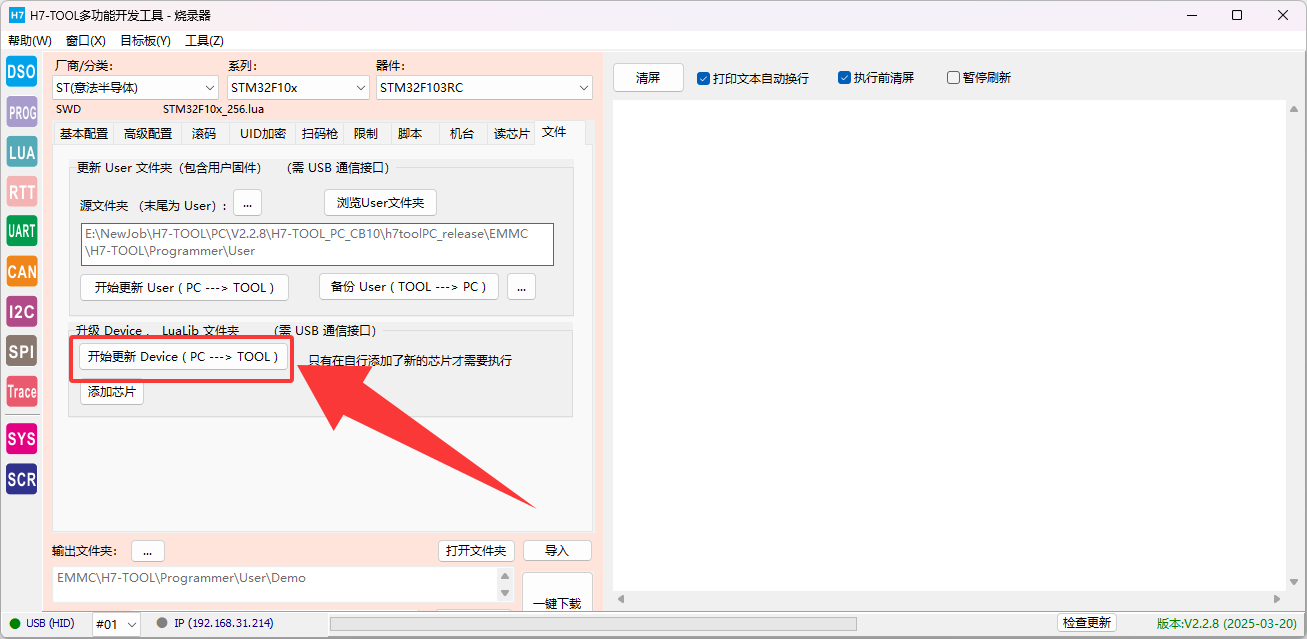

（4）点击这里同步到eMMC，同步完毕后再次关闭上位机，关闭TOOL，都重新打开即可

（5）选择前面设置的芯片，并根据需要配置其它选项，比如复位模式什么的，然后执行“一键下载”按钮即可测试

4、H7-TOOL高边电流检测抓包开发板上电瞬间大电流波形效果

开发板5V供电。

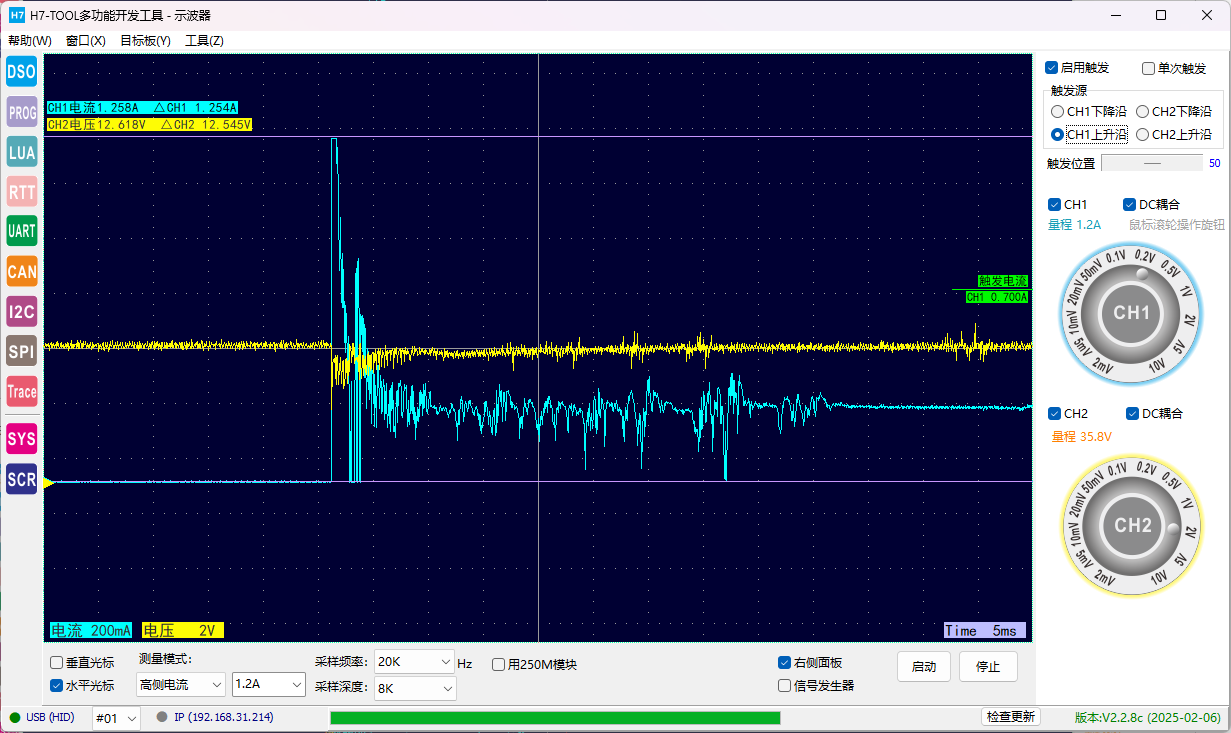

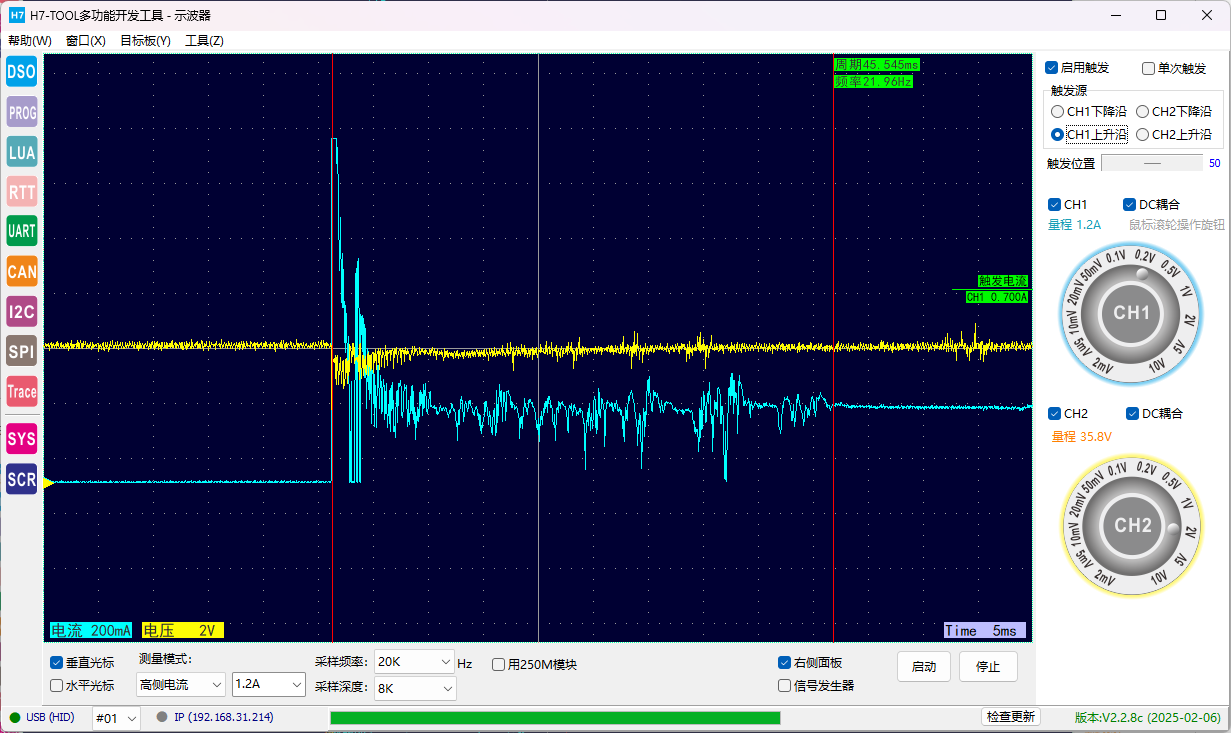

使用TOOL高边电流检测抓包，设置触发电流到0.7A，上升沿触发，直接就抓包到了。可以检测到此期间的电压和电流情况，黄色线是电压，蓝色线是电流。

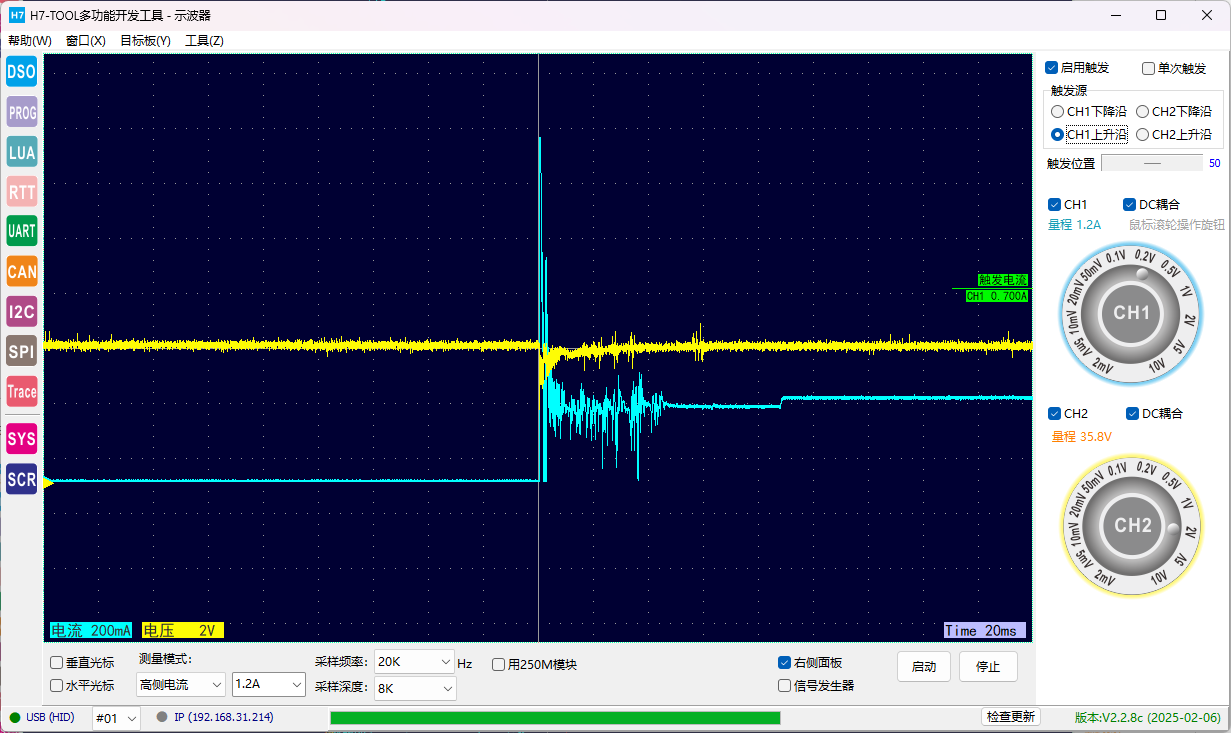

动荡持续时间45ms左右

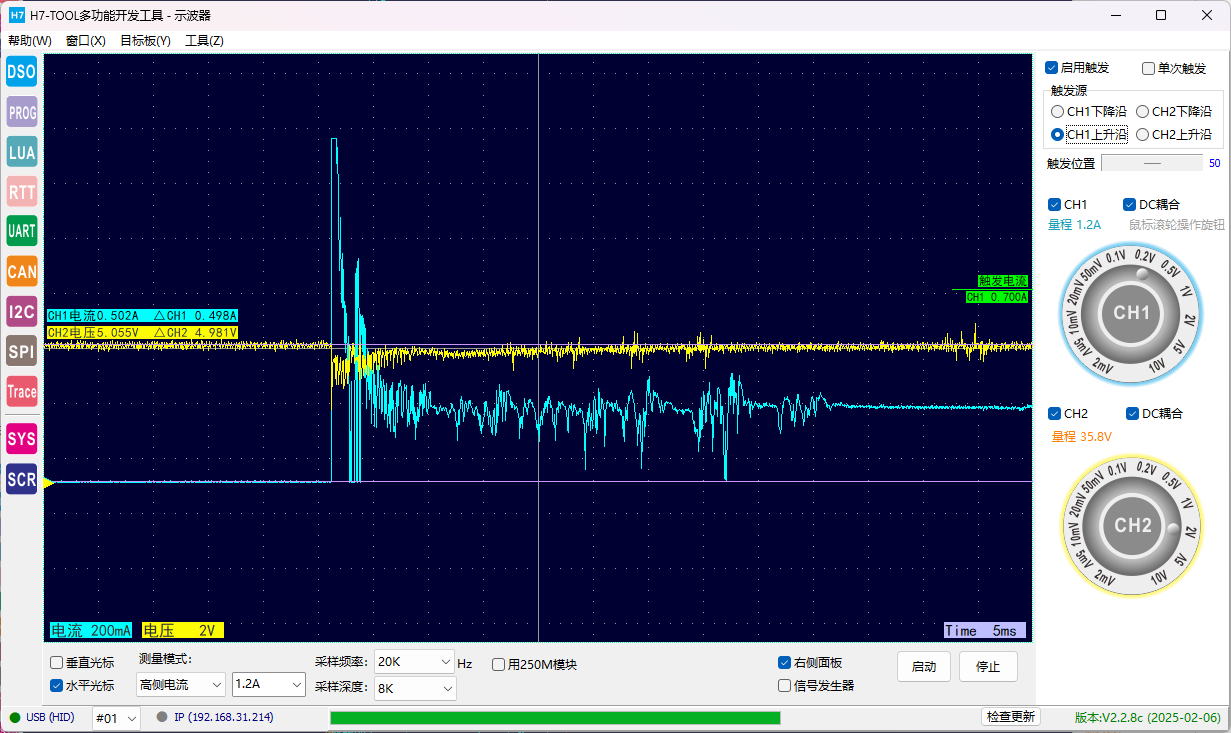

黄色是电压值，基本就在5V左右

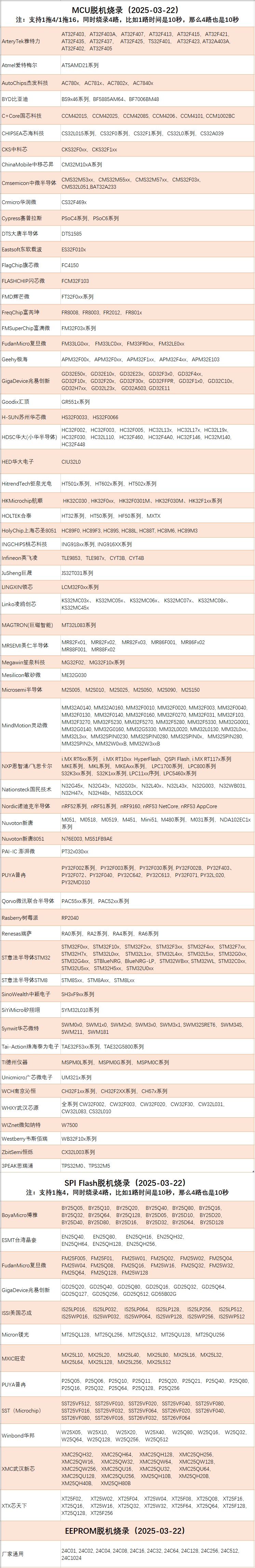

5、当前脱机烧录支持的器件列表

支持单路，1拖4，1拖16脱机烧录
