H7-TOOL新版固件2.26发布，增加20多款新系列芯片脱机烧录支持，CAN UDS解析，升级CAN助手，串口助手，RTOS Trace等(2024-08-16)

H7-TOOL详细介绍（含操作手册）： http://www.armbbs.cn/forum.php?mod=viewthread&tid=89934 【PC软件】V2.26

1. PC软件取消自动检查版本，替换为手动按钮检查更新 2. CAN助手 - 支持时钟选择(20M 40M 80M)，CAN FD支持最高8M波特率(需支持8M的can PHY芯片) - 增加“J1939通用解析.lua”解析器 - 增加个"UDS.lua"解析器 3. 辅助设计工具界面新计算直线K、B值功能、增加float转hex功能 4. 脱机烧录 - 界面支持ISP串口解锁和加锁（目前仅做了ING916xx） --ISP_UNLOCK 、ISP_LOCK两个宏用来控制PC界面是否支持 --在读芯片界面有ISP串口解锁和加锁按钮 - 支持SWD初始化阶段使用低速时钟操作，有宏定义速度 -- SWD_CLOCK_DELAY_0 = 0 --单路和多路烧录时的时钟延迟 -- SWD_CLOCK_DELAY_INIT = SWD_CLOCK_DELAY_0 --初始化阶段的时钟延迟 - 增加固件文件合法性检查功能， --function pc_check_file(file_bin, tar_addr) --目前仅支持S32K1xx - UID加密功能，新增lua算法转c文件功能 - 新增华润微CS32F469x - 新增GD32H7xx、GD32L23x - 新增HC32F448 - 修正HC32F002 的Flash大小 - 新增桃芯科技 ING916XX - 新增Linko KS32MC03x、 KS32MC05x、 KS32MC06x、 KS32MC07x、 KS32MC08x、KS32MC45x - 新增华芯微特SWM211，SWM181。同时更新芯片型号列表，删除已取消的型号。 - 新增国民技术 N32G003、N32WB031X - 新增LPC802相关代码(未完成) - 完善S32K1xx说明,固件中【0x400~0x40F】开始的16字节区域为配置字区域 - 修正HS6621的SWD时钟速度0改为1 - 发现PY32F002B设置读保护异常，临时取消写选项字功能 - 新增 PY32F403、PY32F072、PY32F040 - 新增树莓派 RP2040 - 新增STM32C0xx系列 - 修正 STM32F410xx_412xx_256.lua, 打印了错误文件名 - STM32H7x_2M 系列芯片新增串行EEPROM，AT24Cxx算法。 - STM32H7新增读保护功能 - 新增普冉 PY32F040、PY32F072、PY32F403 - 完善CH579, 在CH57x_250.lua中新增EEPROM算法 - 新增CH32F2XX系列 - 新增 STM32U5、STM32H5、STM32WL - 更正N32G031_32、N32G031_64的UID地址 - 解决武汉芯源 CW32F030 CW32L052 CW32L031不能烧录的问题 - 新增Atmel ATSAMD21 - 新增Nordic nRF53系列 - 新增NXP MKEAxx系列 - 新增TI MSPM0G系列 - 新增复旦微FM33LE0xx 5. 脱机烧录串口AT指令集升级，新增AT,AT+READFILE协议 6. SPI控制器功能,初始化之后D0,D1设置为高电平，涉及文件usb_bus.lua 7. 模拟量校准界面，解决20mA校准参数读取异常的问题 8. 目标板截屏功能优化，支持客户自己添加显示驱动控制器 9. 升级threadx.lua文件 【固件】2.26

1. 解决1拖16模式，AT指令无法切换到1拖16模式的问题 2.1拖16时,如果启用了AT协议，烧录实际失败，但会显示OK，原因是硬件不支持1拖16模式启用AT协议 3. 解析WiFi AP列表，支持去掉标题行 4. 按客户要求，烧录STM8S时，串口AT+QX指令返回出错扇区首地址。 5. 新增Lua配置变量 g_tProg.SwdClockDelayInit = lua_GetVarUint32("SWD_CLOCK_DELAY_INIT", g_tProg.SwdClockDelay); g_tProg.DebugAP = lua_GetVarUint32("DEBUG_AP", 0); g_tProg.DisableBlockAccess = lua_GetVarUint32("DISABLE_BLOCK_ACCESS", 0); 6.新增 read_ee_to_file() 用于将内置EEPROM的数据保存到EMMC磁盘 #define EEPROM_BACKUP_FILE "0:/H7-TOOL/Config/eeprom_bakup.bin" 7.串口助手，每行最大字符由120调整为256. #define GB2312_LINE_MAX_PC 256 /* 文本模式，自动换行字节数 */ 8.硬件信息页面，新增软件Build 9.重启时，打印固件版本到Log窗口 10. swd_host.c 新增函数 void swd_MultiDrop(void) 11.修改操作界面，将电压表、电阻表等功能移动到万用表菜单 12.更新lua_if_swd.c的函数h7_ReadUid，STM32H5的UID读取要使用。 13.更新lua_if_can.C，status_can_monitor.c, bso_can,c三个文件。主要是波特率计算查表和LUA CAN接收支持 14.更正NVIC_CPUID芯片版本显示BUG。 15.对2.8机型，修改Lua 小程序界面的操作方式 【EMMC文件】V2.26

1. prog_lib.lua文件ChangeProgChan(ch)函数，通道切换后增加50ms延时等待电源稳定 - 高级脚本可修改 MULT_16_SWTICH_DELAY = 50 ,缺省是50

2.脱机烧录，新增AT,AT+READFILE功能

3.解决1拖4烧串行FLASH不能使用RS232机台板的问题

PC机软件：升级PC软件到V2.2.6

h7toolPC_release(V2.26).7z (51.83MB)

1、升级新版注意事项

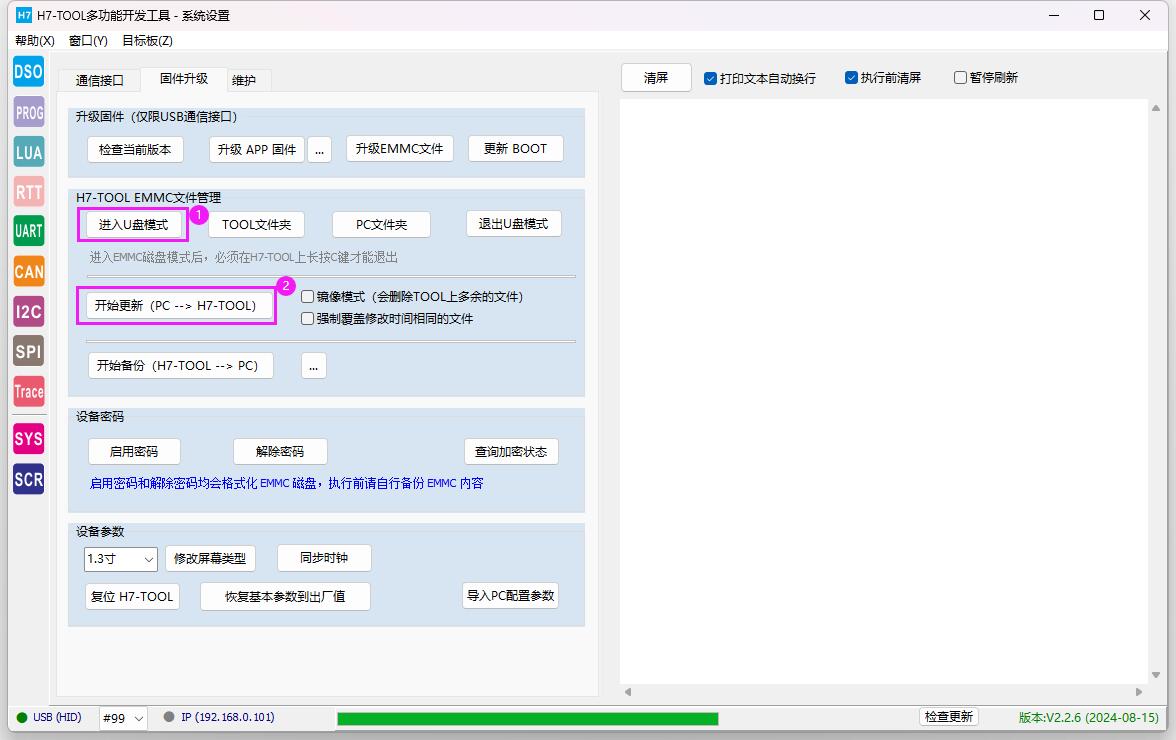

（1）APP和eMMC独立分别升级了：

http://www.armbbs.cn/forum.php?mod=viewthread&tid=105600

注：如果更新APP失败，从TOOL端拔掉USB线，旧版TOOL长按S键，新版TOOL长按OK键，插入USB线，3秒后松手，正常会看到电脑端有个虚拟U盘。然后拖拽上位机软件包路径h7toolPC_release\EMMC\H7-TOOL\Firmware里面的APP固件到虚拟U盘，待传输完毕后，TOOL会自动重新启动。

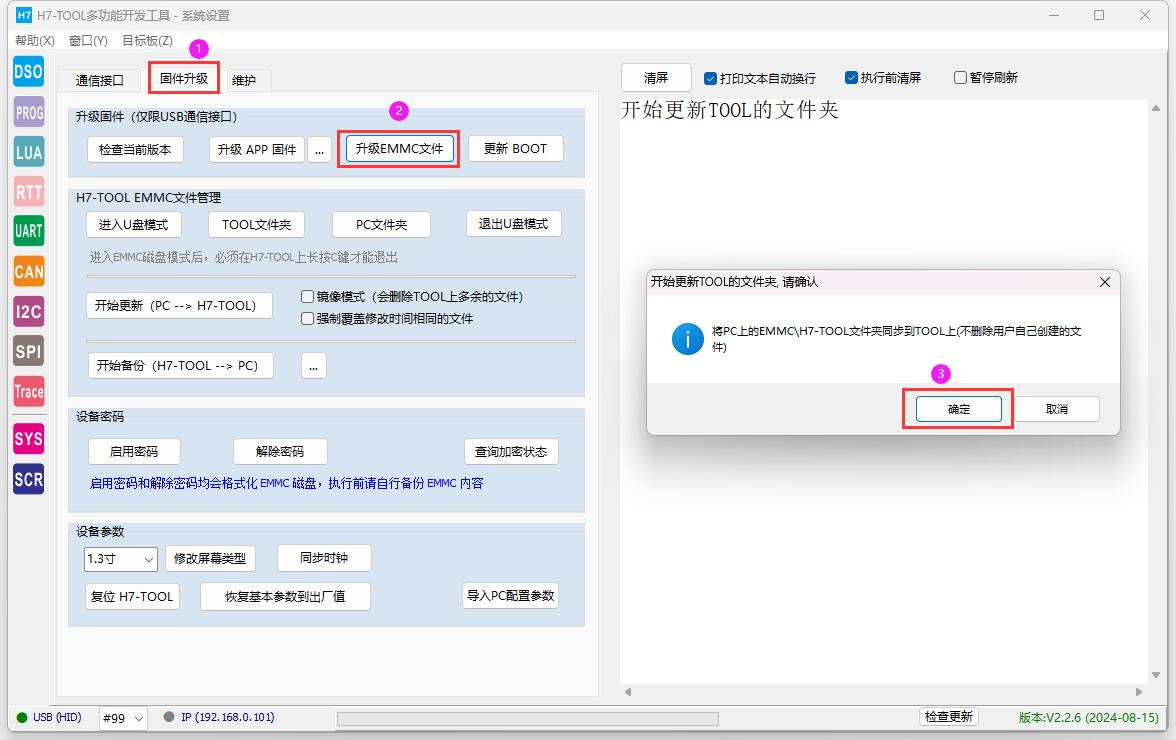

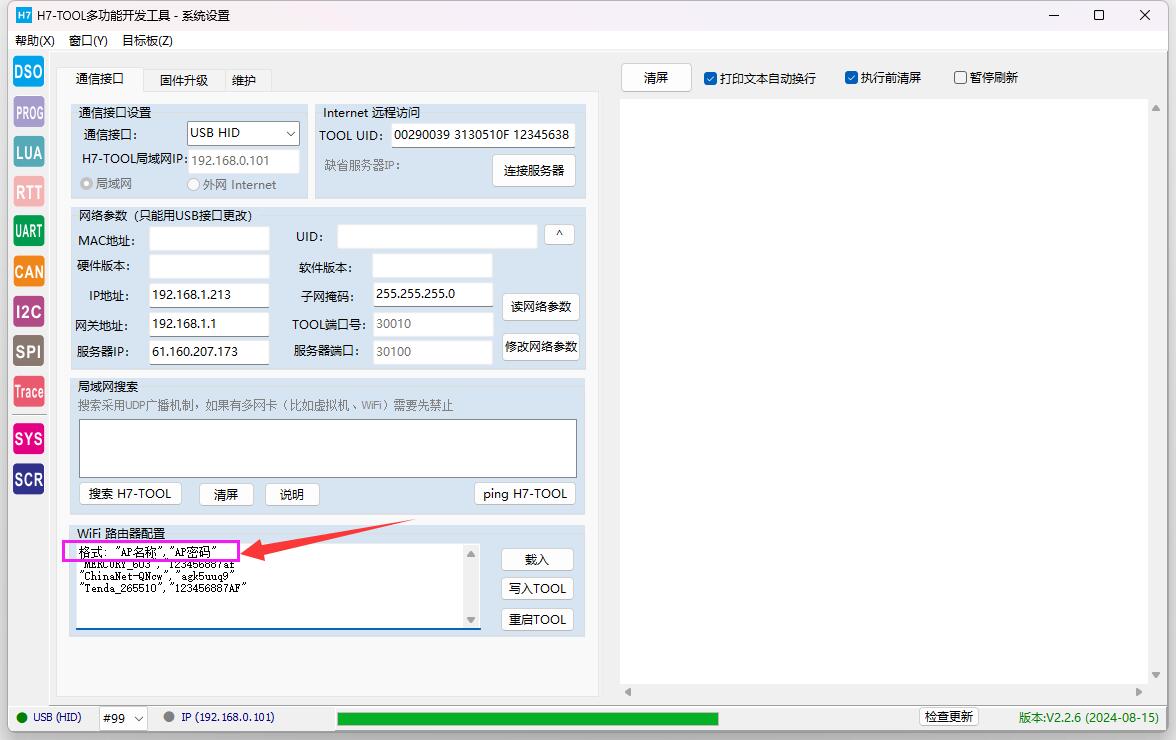

（2）从2.20版本固件开始，更新eMMC排除WiFi列表更新，再也不用重新配置WiFi了，点击下面这个按钮即可：

如果非常早期的客户（第1批TOOL用户，或者固件还是V1.X），继续点击此按钮升级。

（3）解析WiFi AP列表，支持去掉标题行

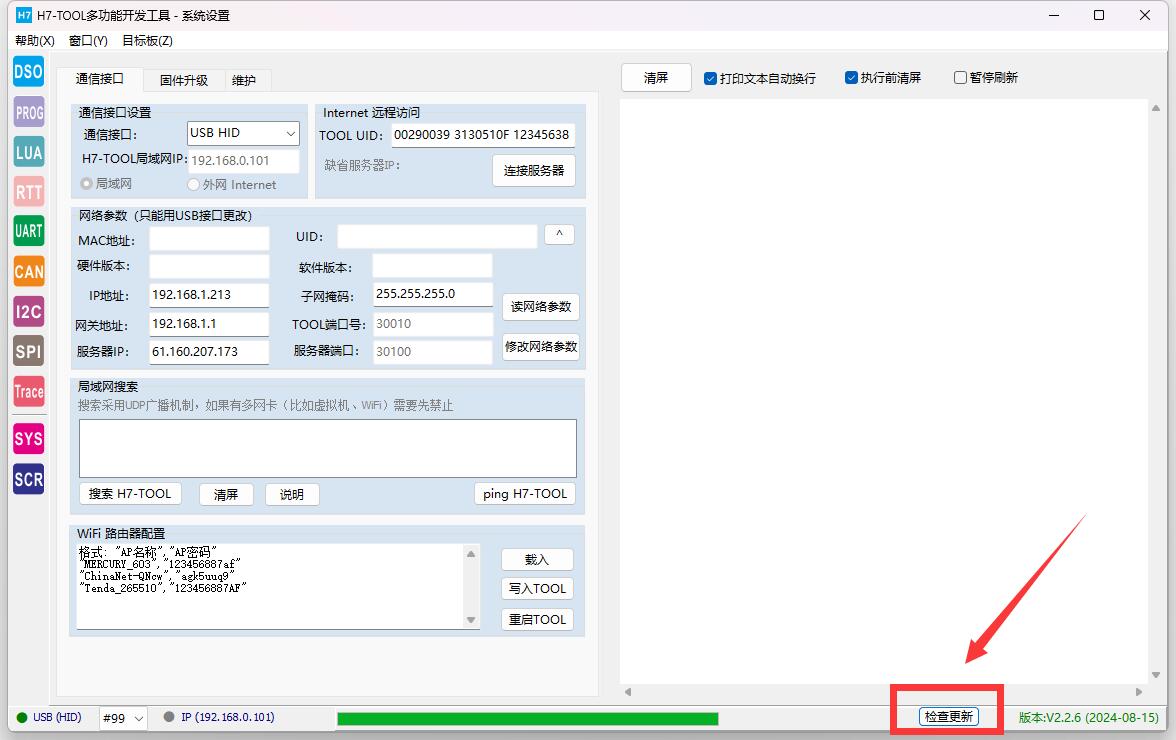

2、 PC软件取消自动检查版本，替换为手动按钮检查更新

3、CAN助手更新：

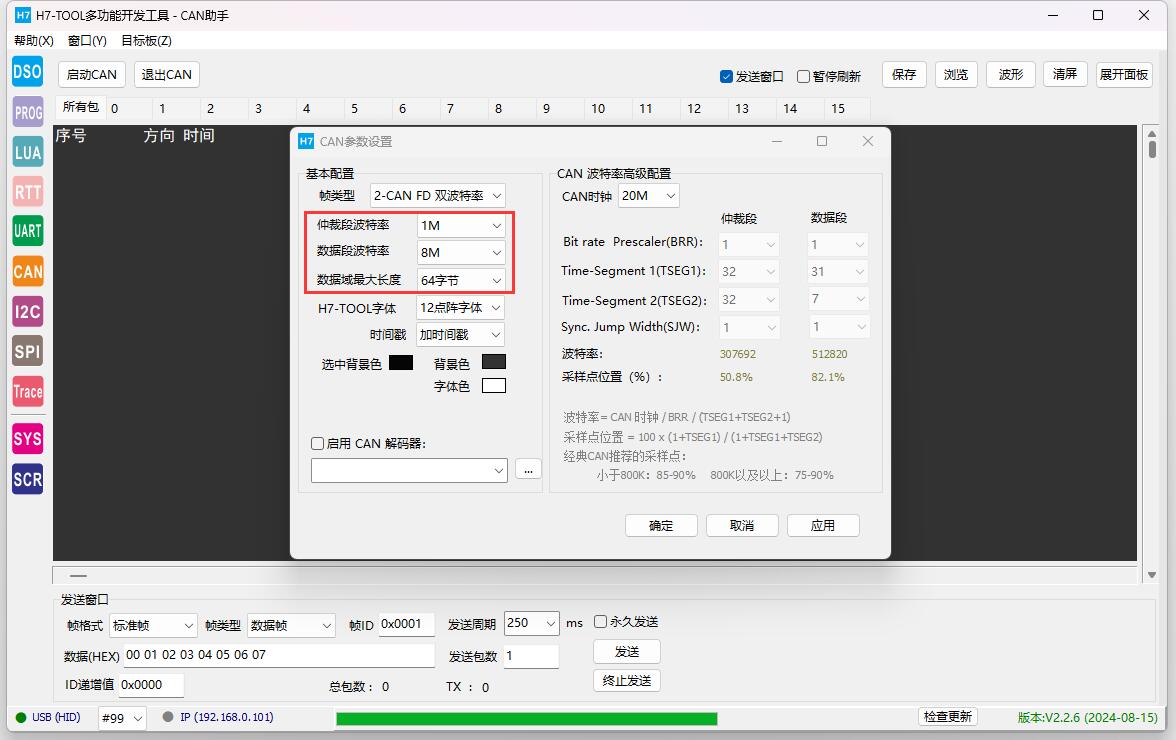

（1）支持最高8M波特率 详细说明此贴：https://www.armbbs.cn/forum.php?mod=viewthread&tid=124879

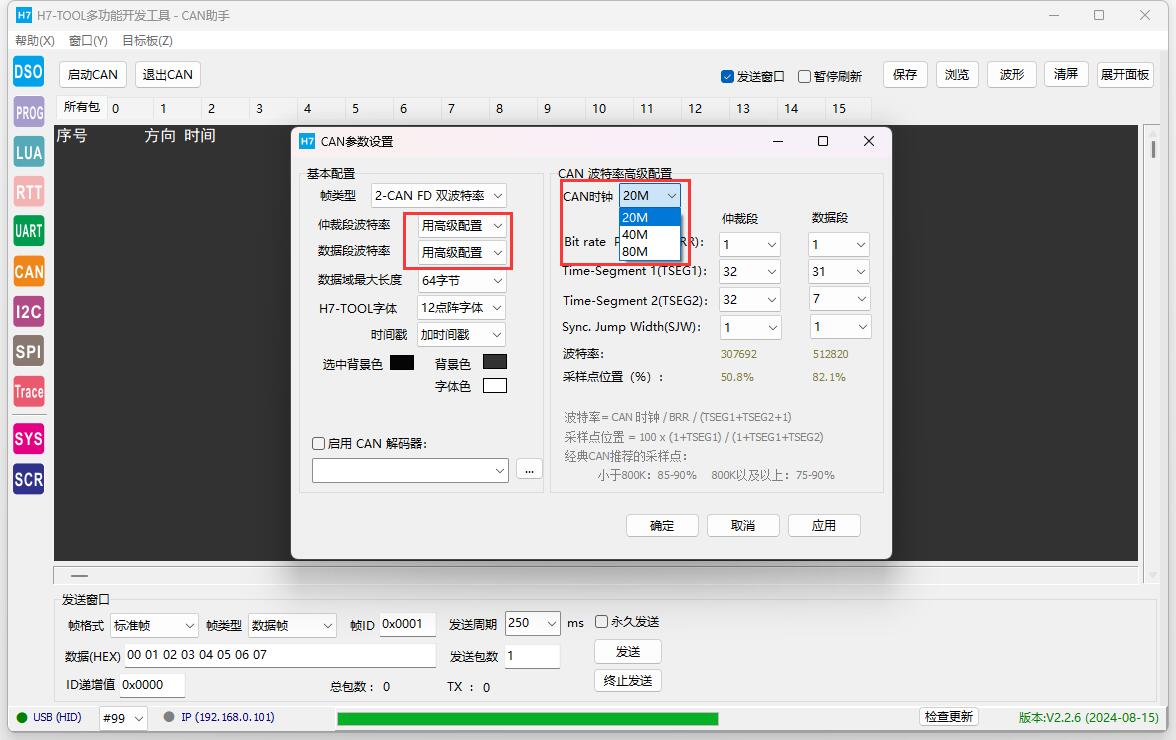

（2） 高级配置支持时钟选择(20M 40M 80M)

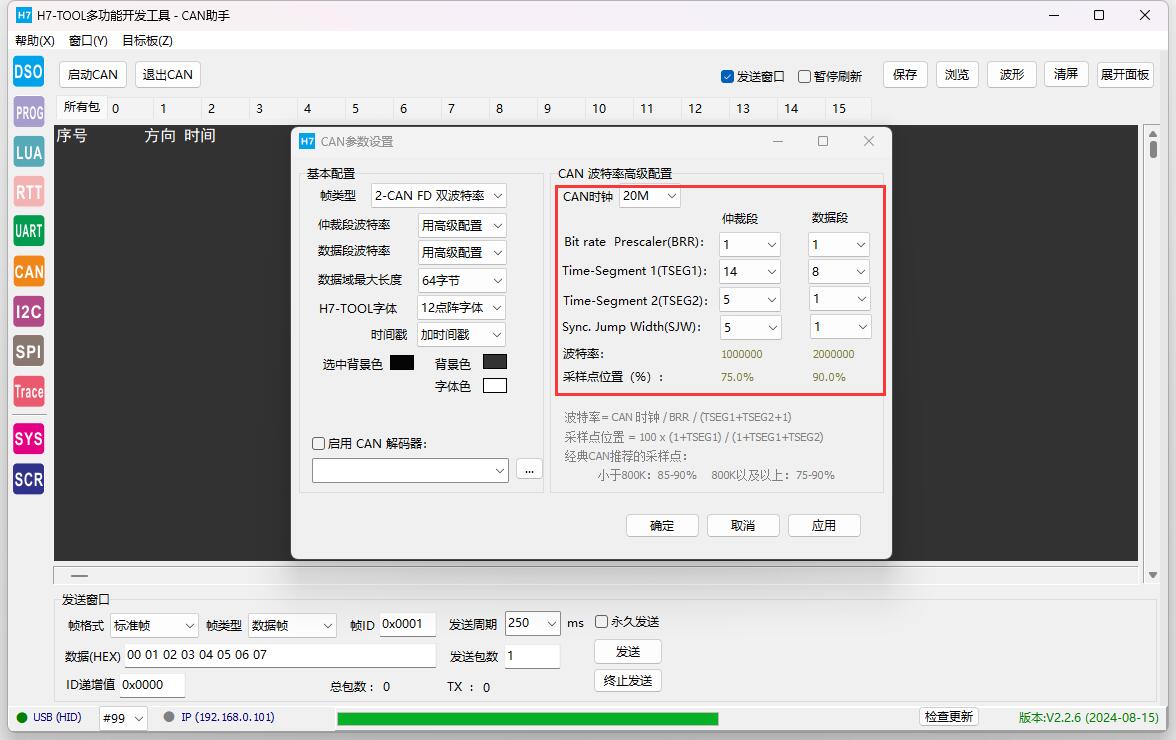

通过此贴分享的CAN/CANFD波特率计算软件，用在H7-TOOL高级配置的手动添加非常方便，自己的程序代码也可以方便设置。 https://www.armbbs.cn/forum.php?mod=viewthread&tid=124911

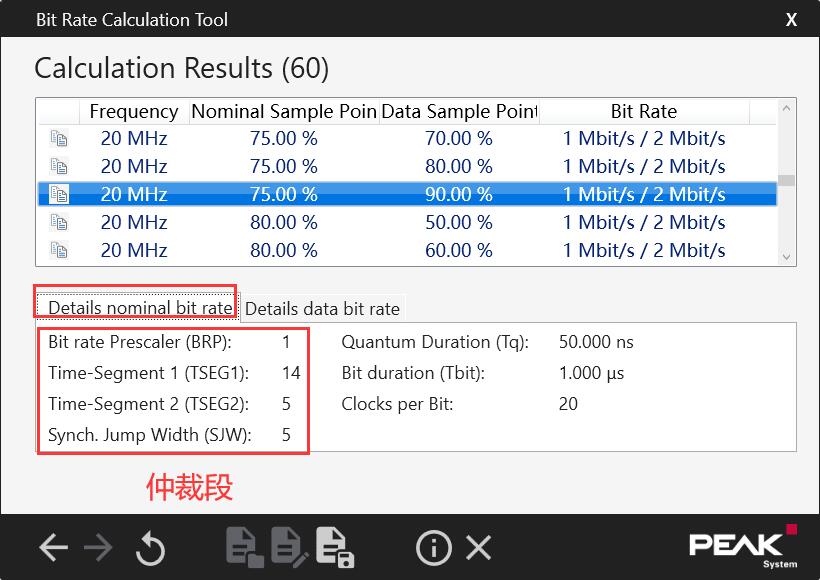

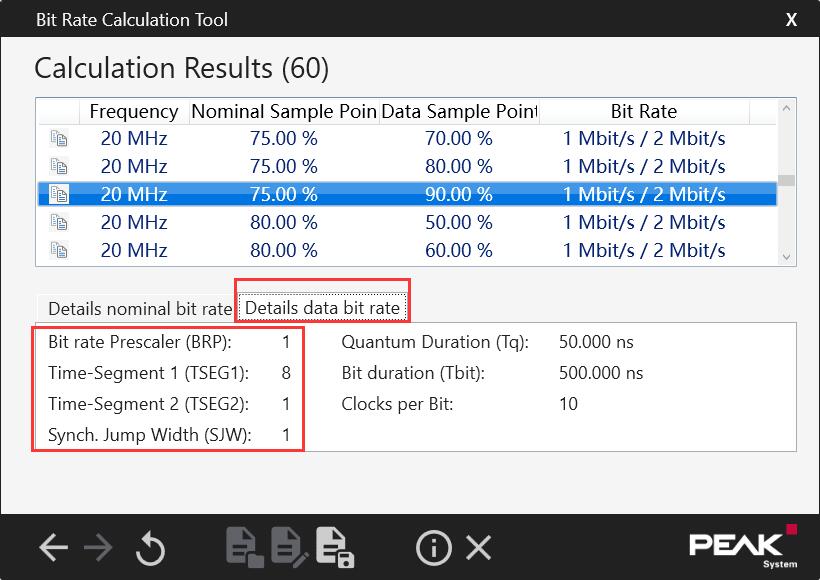

比如使用PEAK System，主时钟我们使用的20M，仲裁速度1M，通信速度2M

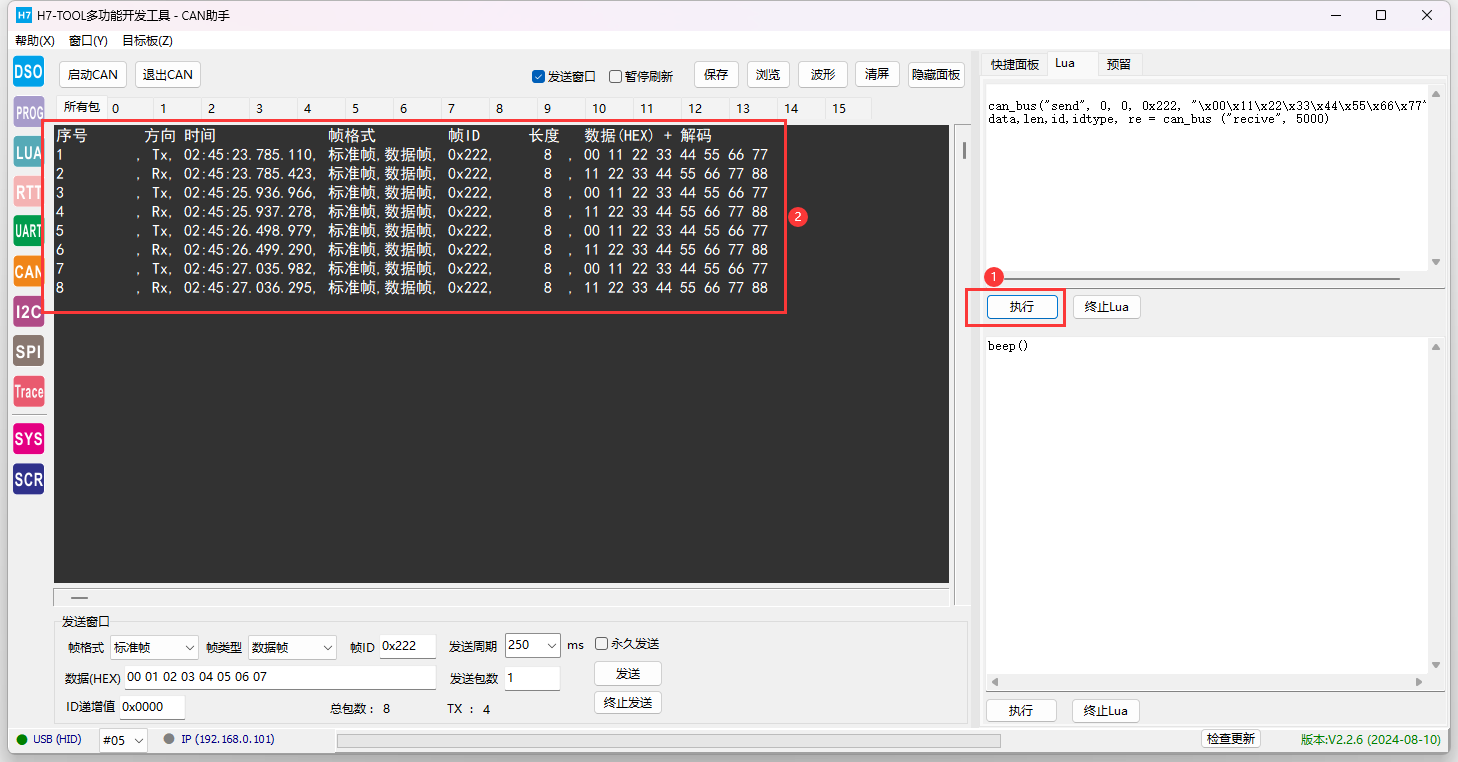

（3）H7-TOOL的LUA小程序教程第13期：CAN/CANFD总线操作说明，支持和CAN助手同时使用，方便实现各种复杂逻辑

详细操作说明：https://www.armbbs.cn/forum.php?mod=viewthread&tid=125183

（4）UDS ISO14229统一诊断服务解析

详细操作说明：https://www.armbbs.cn/forum.php?mod=viewthread&tid=122699

近期UDS Bootloader教程的在线版和离线版实现即将分享给大家

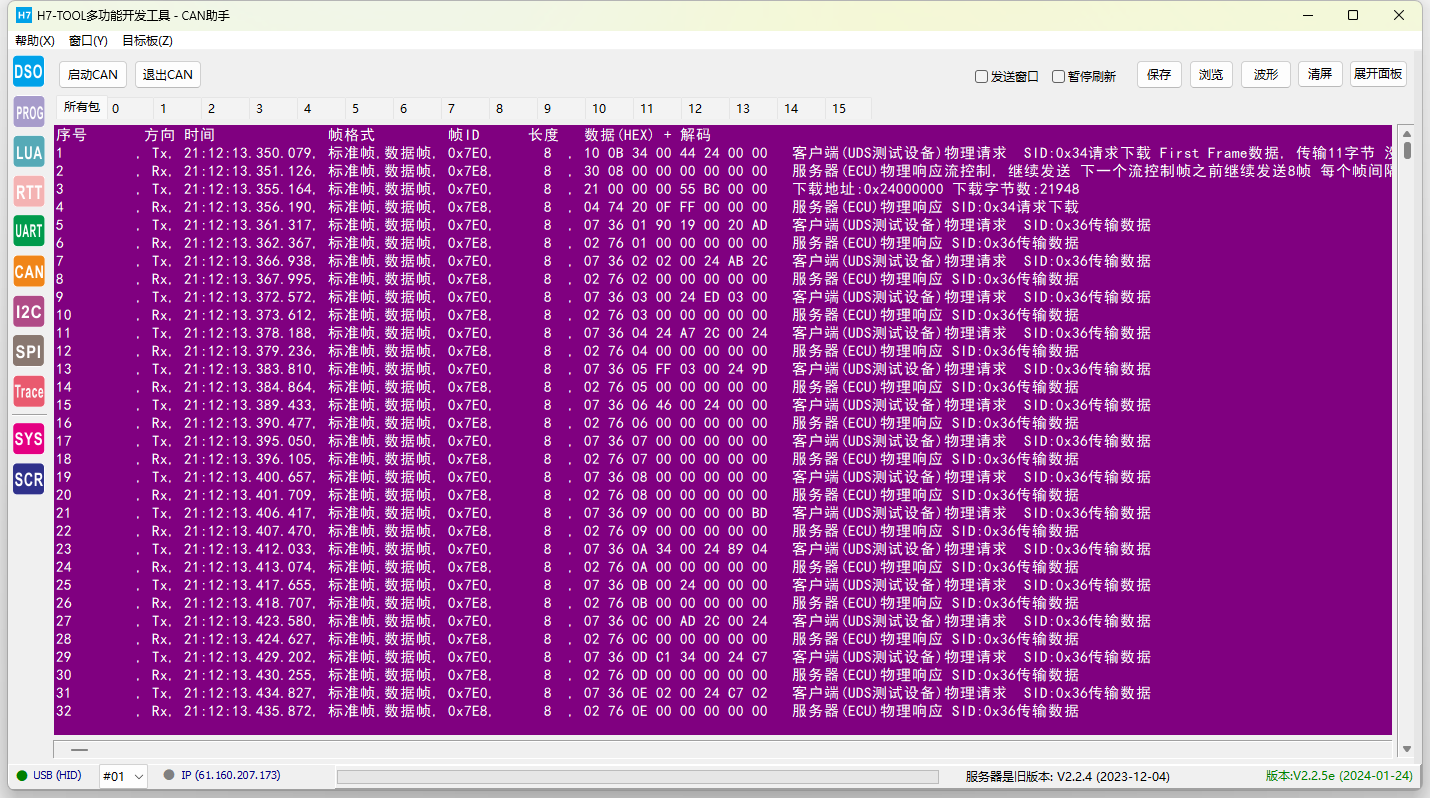

实际通信效果：

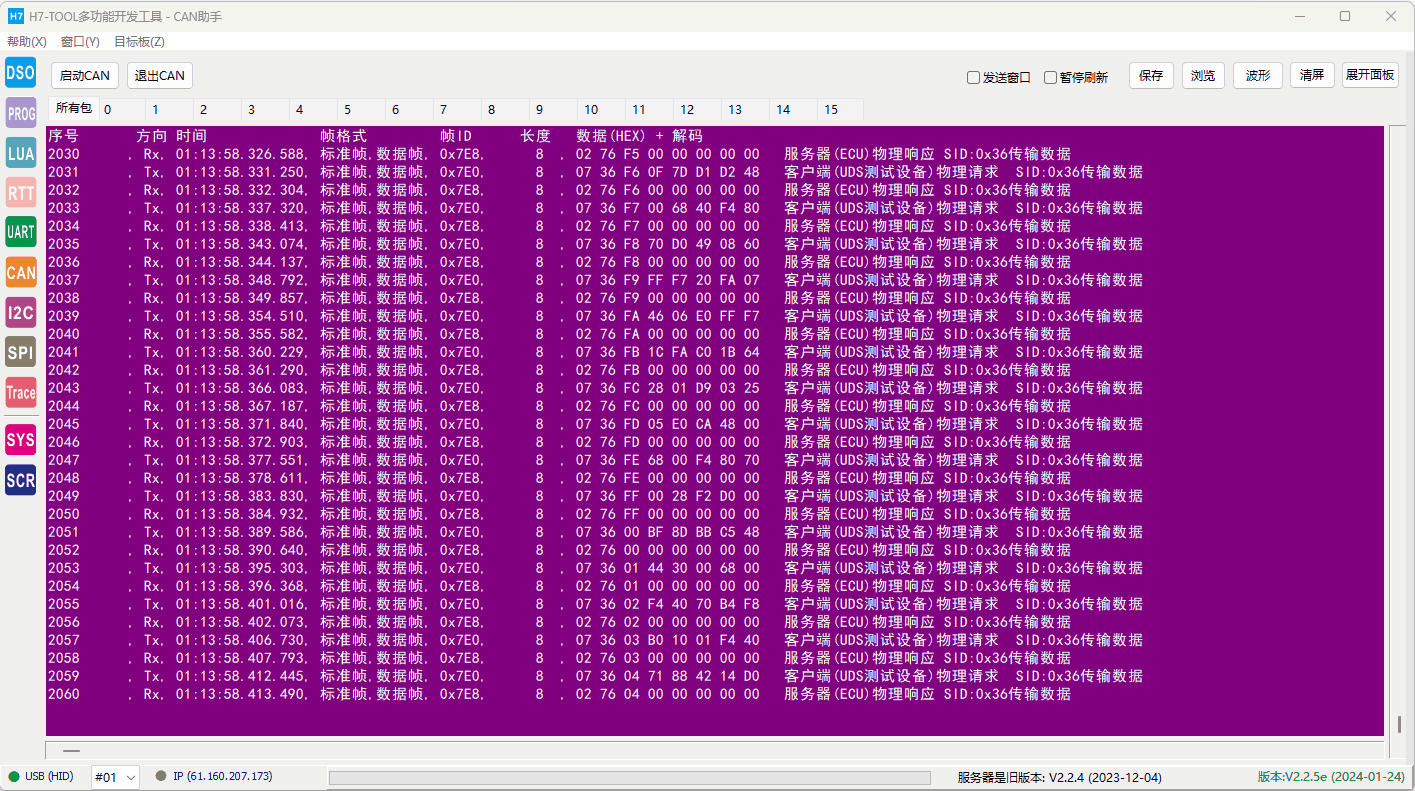

动态刷新效果

（5）J1939通用版解析功能

详细操作说明：https://www.armbbs.cn/forum.php?mod=viewthread&tid=122456

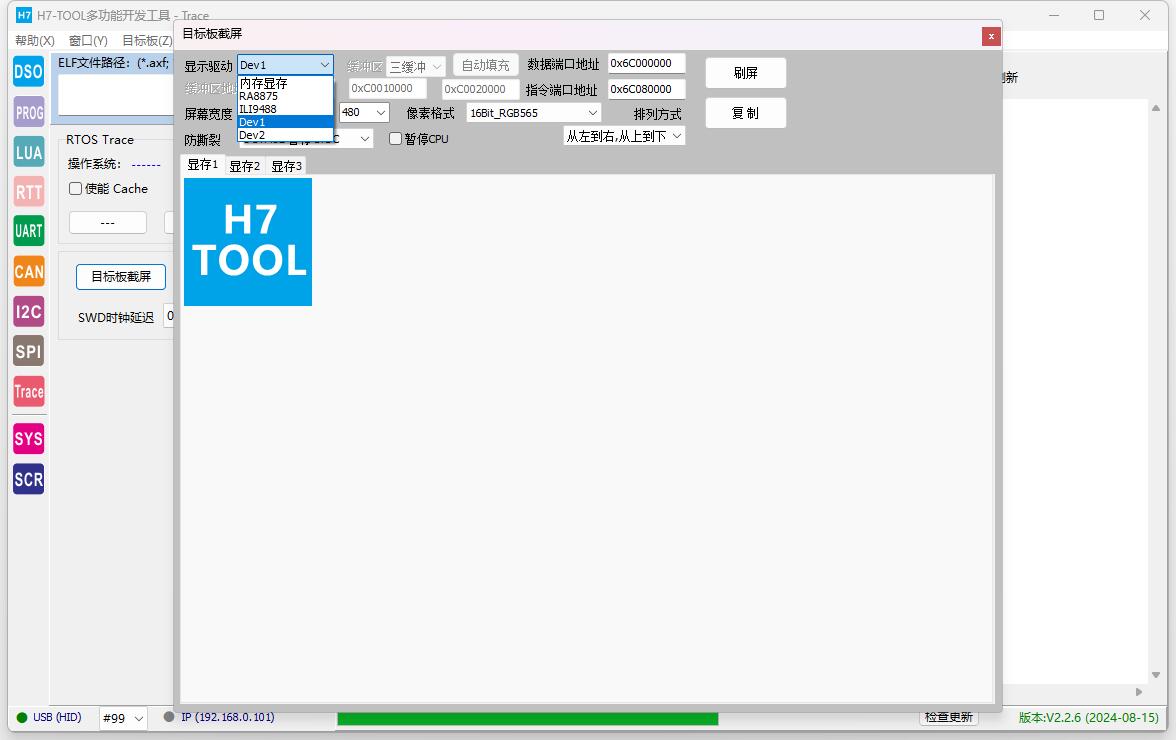

4、目标板截屏功能优化，支持客户自己添加显示驱动控制器

详细操作说明：https://www.armbbs.cn/forum.php?mod=viewthread&tid=118116

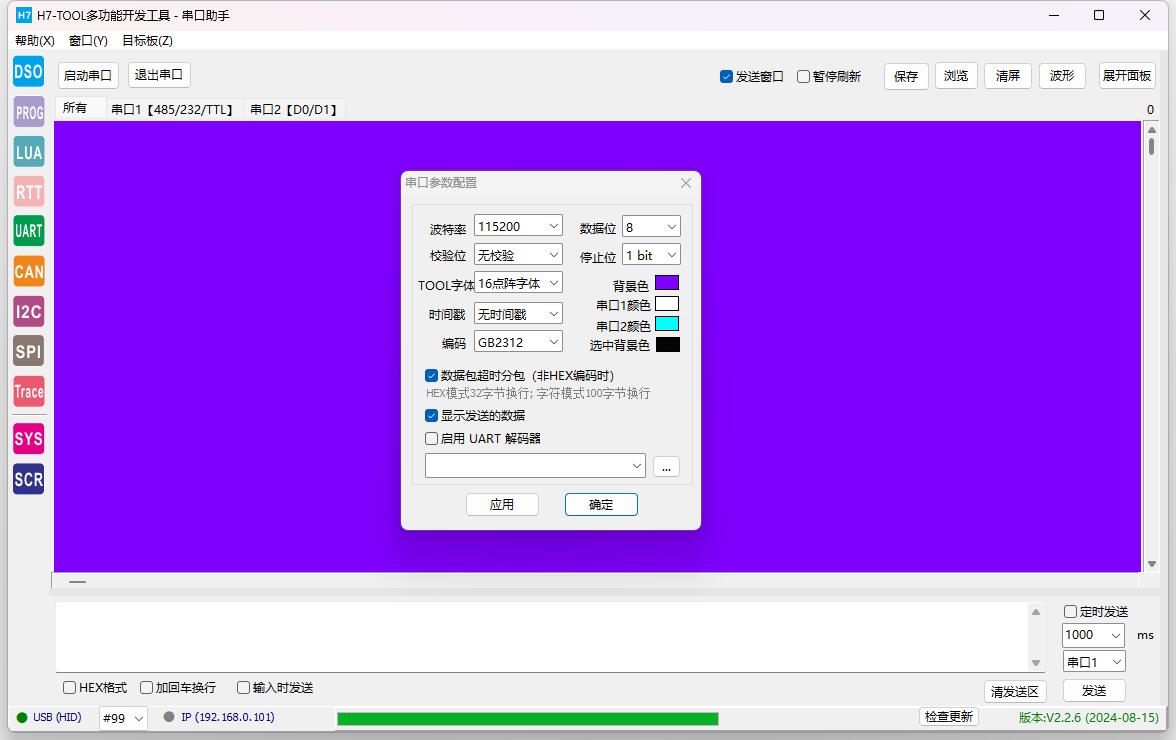

5、串口助手，每行最大字符由120调整为256.

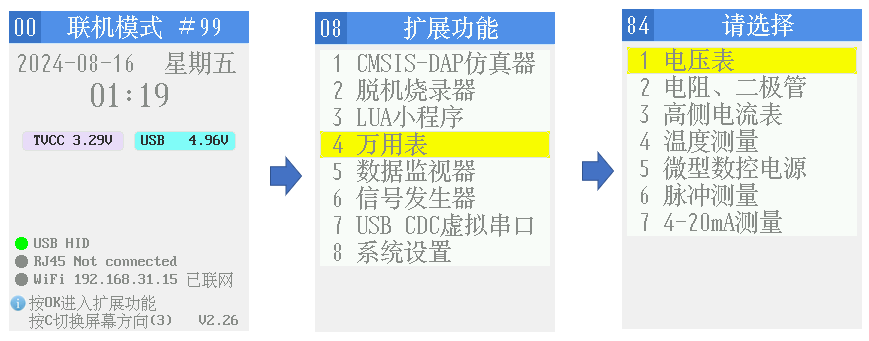

6、改操作界面，将电压表、电阻表等功能移动到万用表菜单

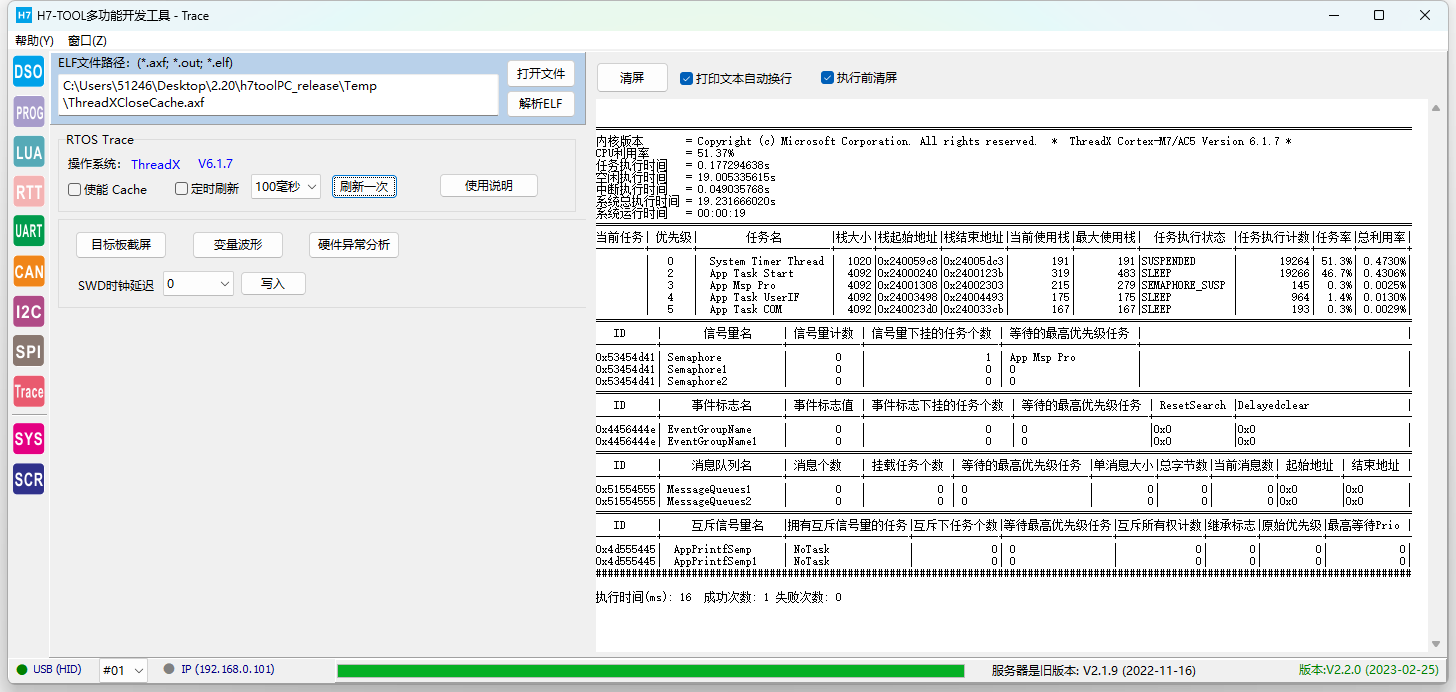

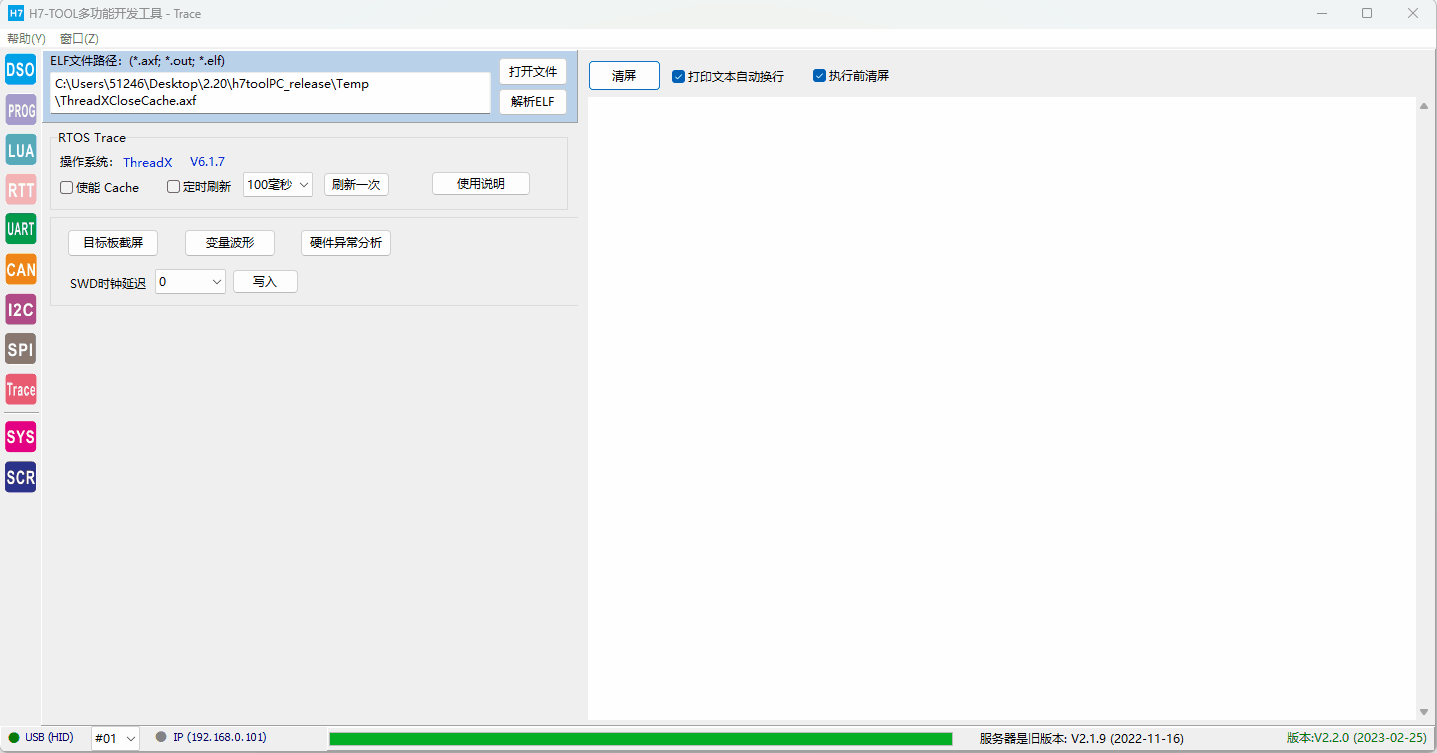

7、升级RTOS Trace功能的ThreadX监测

详细见此贴：https://www.armbbs.cn/forum.php?mod=viewthread&tid=114824

8、1拖4/1拖16脱机烧录

脱机烧录更新的内容最多，首先感谢大家反馈的问题和发来的测试板子，测试芯片。

脱机烧录新增20多款新系列芯片脱机烧录支持，部分芯片的脱机支持花了不少，特别是像树莓派RP2040这种的单路，1拖4和1拖16支持。

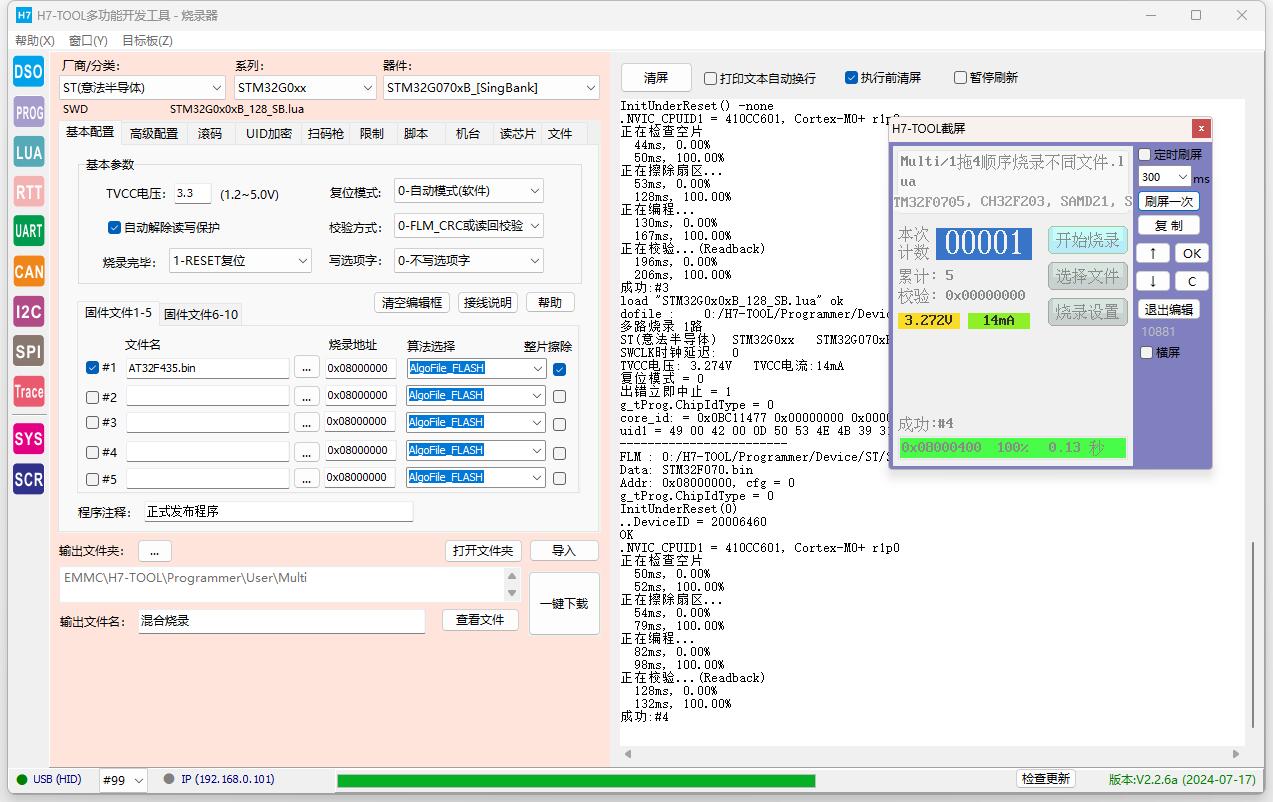

（1）H7-TOOL混合脱机烧录以及1拖4不同的通道烧录不同的程序操作说明

详细操作说明：https://www.armbbs.cn/forum.php?mod=viewthread&tid=111023

此贴展示了1拖4转接板，依次接STM32F070，AT32F435，CH32F203，SAMD21

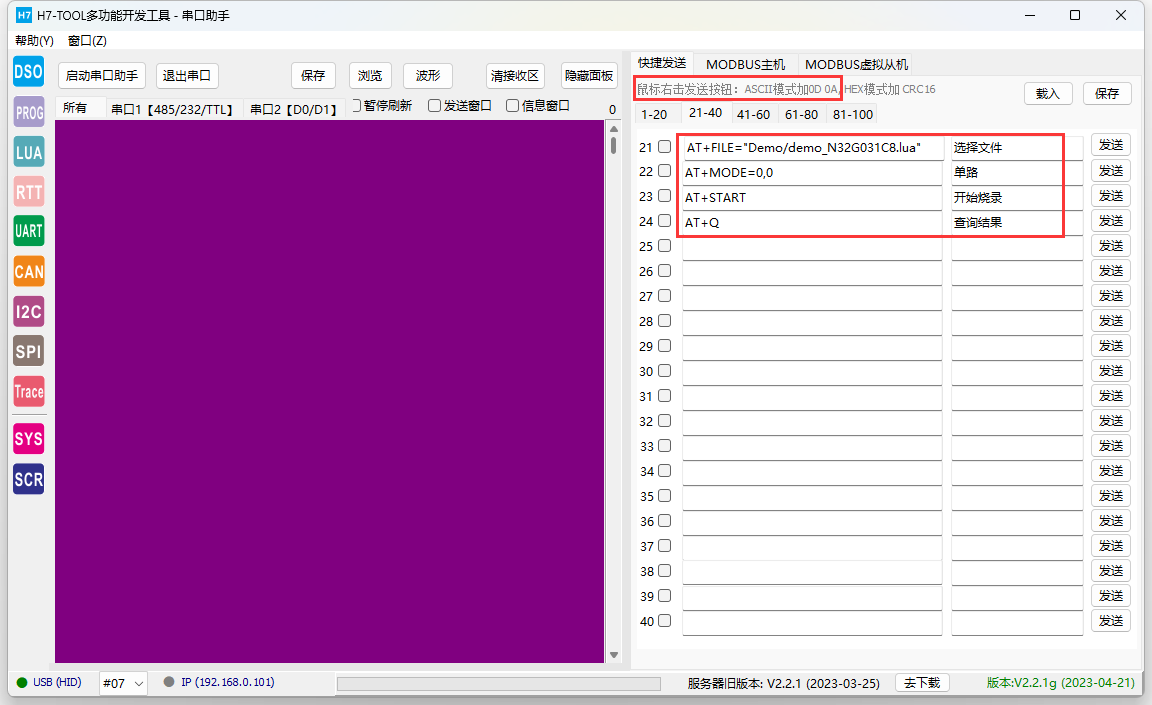

（2）脱机烧录，新增AT,AT+READFILE功能

详细操作说明：https://www.armbbs.cn/forum.php?mod=viewthread&tid=111893

（3）H7-TOOL自制Flash读写保护算法系列

很多IC厂家仅发布了内部Flash算法文件，并没有提供读写保护算法文件，也就是选项字节算法文件，需要我们制作。

实际上当前已经发布的TOOL版本，已经自制很多了。但是依然有些厂家还没自制，所以陆续开始为这些厂家提供读写保护支持。

本次自制了STM32H7全系列，N32G003和N32G031

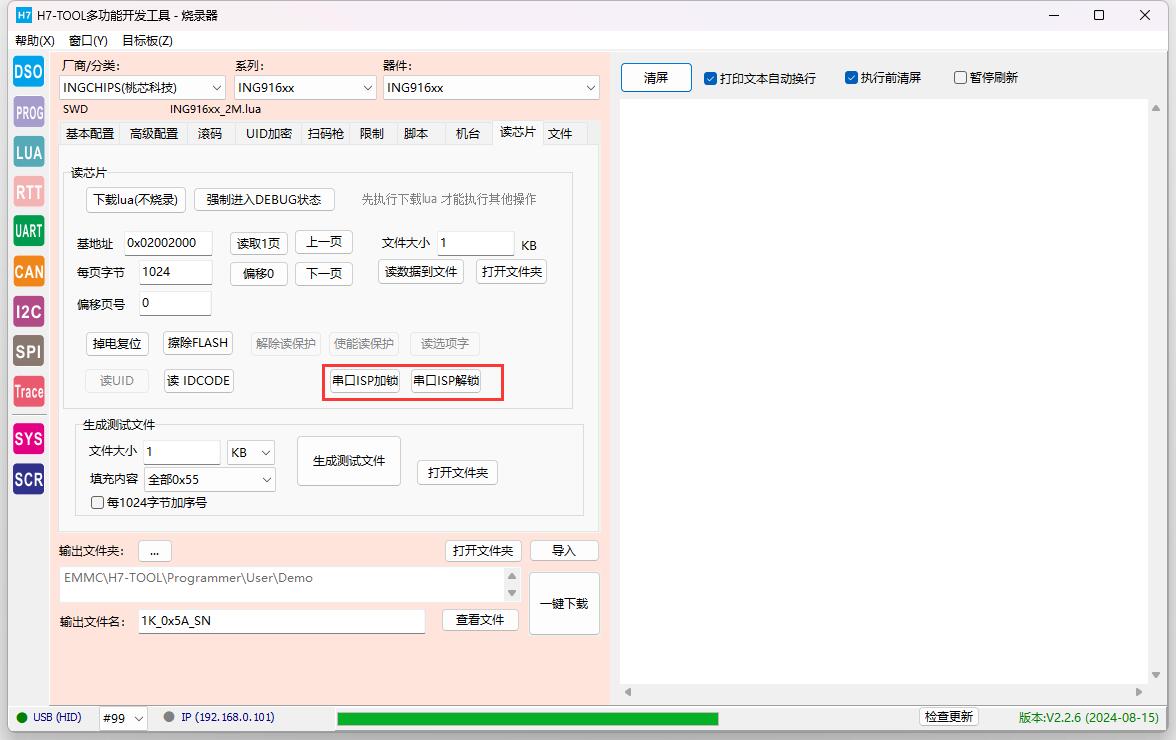

（4）界面支持ISP串口解锁和加锁，目前仅做了ING916xx

（5）H7-TOOL脱机烧录的UID加密操作方法，支持一键生成目标板C代码，方便大家轻松操作

详细操作见此贴：https://www.armbbs.cn/forum.php?mod=viewthread&tid=125161

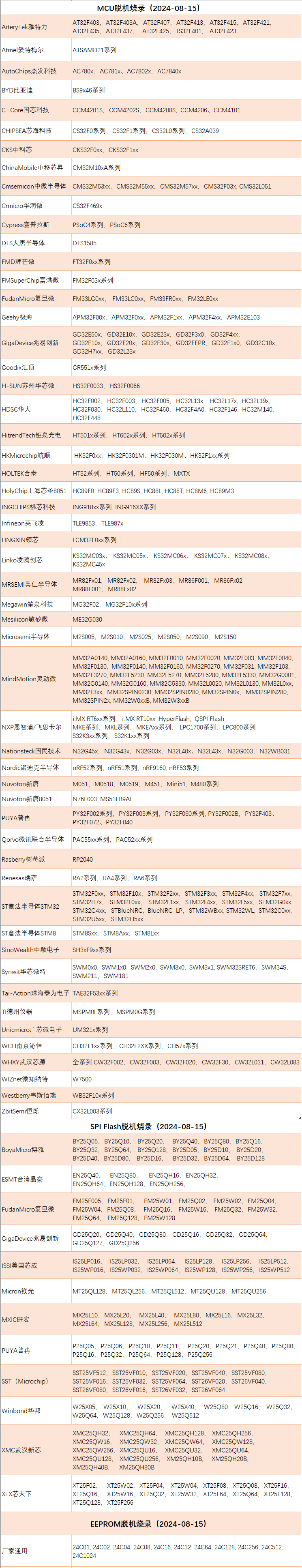

9、当前支持的脱机烧录完整列表如下
