JSAR 交互式菜单开发实战：打造沉浸式 3D 导航体验

原创

用户11873665

发布于 2025-10-15 20:15:30

1300

JSAR 交互式菜单开发实战：打造沉浸式 3D 导航体验

前言

在空间计算时代，传统的 2D 菜单已经无法满足用户对沉浸式体验的需求。作为一名 AR 开发者，我一直在思考如何利用 Rokid 智能眼镜的空间计算能力，创造出更符合 3D 交互习惯的用户界面。本文将带你从零开始，使用 JSAR 框架开发一个功能完整的 3D 交互式菜单系统。

什么是 JSAR？

JSAR（JavaScript Spatial Application Runtime）是 Rokid 推出的开源空间应用运行时环境。它允许开发者使用熟悉的 Web 技术栈（JavaScript + 类 HTML 标记语言 XSML）来开发 AR/XR 应用，大大降低了空间计算开发的门槛。

为什么选择菜单系统作为切入点？

菜单是几乎所有应用的核心组件，掌握 3D 菜单的开发技巧，能让我们更好地理解空间 UI 设计的原则。通过这个项目，你将学会：

3D 按钮的创建与样式设计
DynamicTexture 动态纹理的使用技巧
视图切换与场景管理
键盘交互的最佳实践

让我们开始吧！

第一步：创建基础 3D 按钮

在开始构建完整的菜单系统之前，我们需要先掌握 3D 按钮的创建方法。一个好的 3D 按钮应该具有清晰的视觉反馈、易于识别的文本标签，以及流畅的交互动画。

场景初始化

首先创建基本的 3D 场景：

const scene = spatialDocument.scene;

const camera = new BABYLON.ArcRotateCamera(
  'camera',
  Math.PI / 2,
  Math.PI / 2.5,
  15,
  new BABYLON.Vector3(0, 0, 0),
  scene
);
camera.attachControl(true);

const light = new BABYLON.HemisphericLight(
  'light',
  new BABYLON.Vector3(0, 1, 0),
  scene
);
light.intensity = 0.8;

这里使用了 ArcRotateCamera，这是一种围绕目标点旋转的相机，非常适合展示 3D 对象。

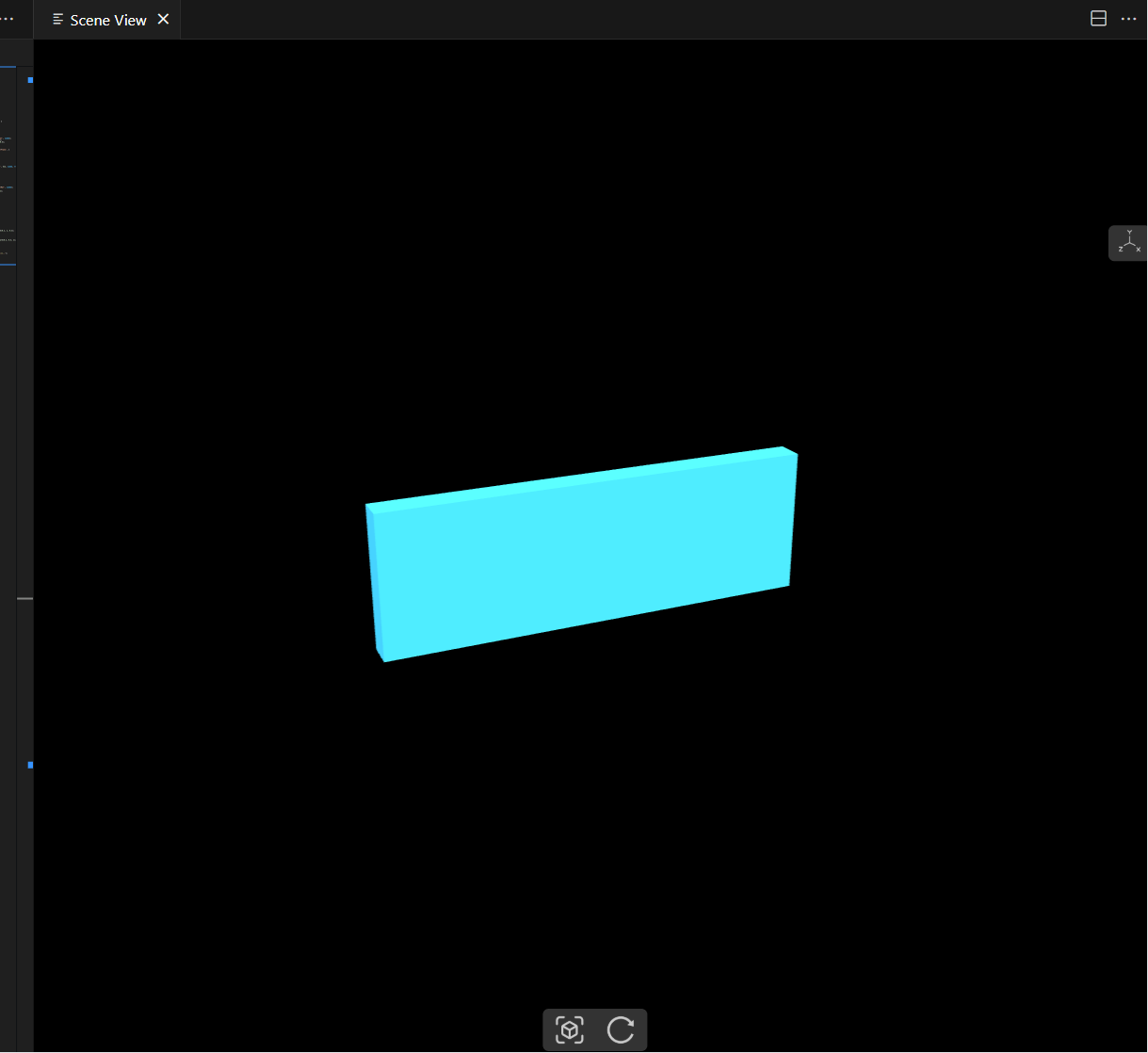

创建按钮几何体

const button = BABYLON.MeshBuilder.CreateBox('button', {
  width: 3,
  height: 1,
  depth: 0.2
}, scene);

const material = new BABYLON.StandardMaterial('buttonMat', scene);
material.diffuseColor = new BABYLON.Color3(0.2, 0.6, 1);
material.emissiveColor = new BABYLON.Color3(0.1, 0.3, 0.5);
button.material = material;

我们使用扁平的立方体作为按钮基础，emissiveColor 让按钮具有自发光效果，在深色背景下更加醒目。

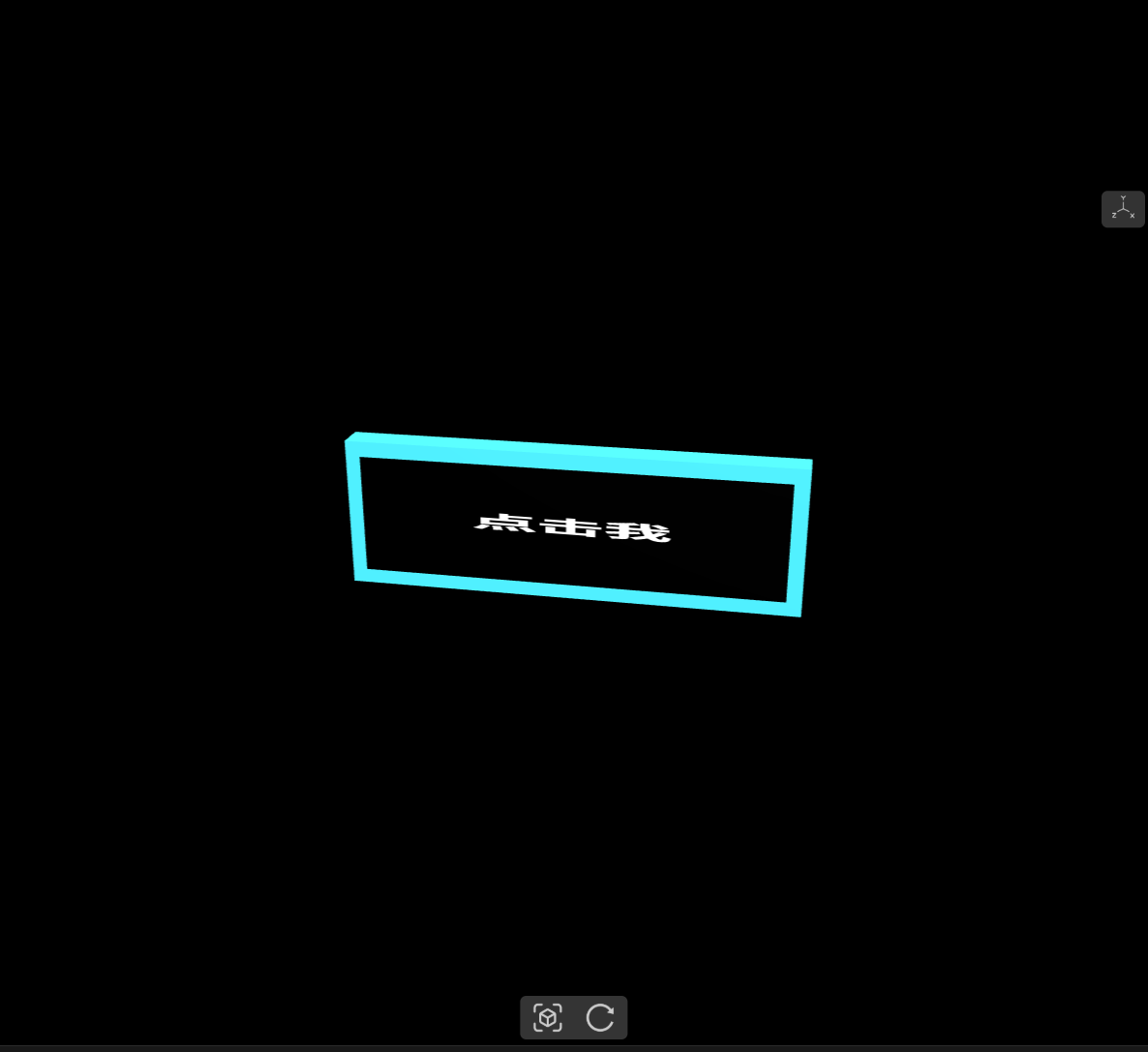

添加文字标签

仅有几何体还不够，我们需要在按钮上显示文字。这里使用 JSAR 的 DynamicTexture 功能：

const textPlane = BABYLON.MeshBuilder.CreatePlane('textPlane', {
  width: 2.8,
  height: 0.8
}, scene);
textPlane.position = new BABYLON.Vector3(0, 0, -0.11);
textPlane.parent = button;

const texture = new BABYLON.DynamicTexture('buttonText', 512, scene, true);
const ctx = texture.getContext();
ctx.fillStyle = '#ffffff';
ctx.font = 'bold 80px Arial';
ctx.textAlign = 'center';
ctx.textBaseline = 'middle';
ctx.fillText('点击我', 256, 256);
texture.update();

const textMaterial = new BABYLON.StandardMaterial('textMat', scene);
textMaterial.diffuseTexture = texture;
textMaterial.emissiveColor = new BABYLON.Color3(1, 1, 1);
textPlane.material = textMaterial;

DynamicTexture 就像一个 Canvas，我们可以在上面绘制任何内容，然后将其作为纹理应用到 3D 平面上。

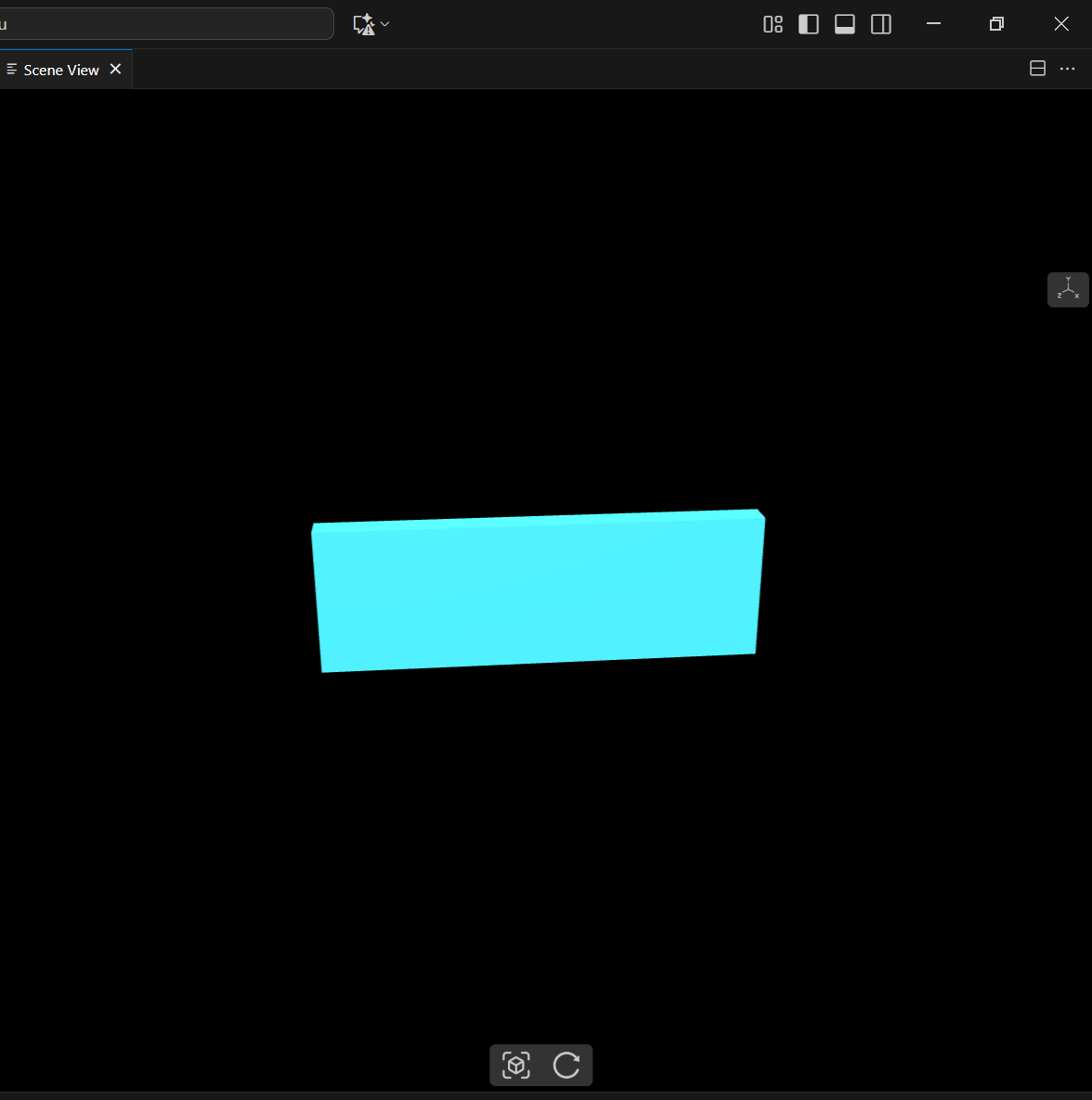

添加旋转动画

静态的按钮缺乏吸引力，让我们添加一个简单的旋转动画：

scene.registerBeforeRender(() => {
  button.rotation.y += 0.01;
});

实现交互反馈

最后，添加键盘交互：

spatialDocument.addEventListener('keydown', (event) => {
  if (event.key === ' ' || event.key === 'Enter') {
    button.material.diffuseColor = new BABYLON.Color3(0.2, 1, 0.3);
    console.log('按钮被点击了！');

    setTimeout(() => {
      button.material.diffuseColor = new BABYLON.Color3(0.2, 0.6, 1);
    }, 300);
  }
});

按下空格或回车键时，按钮会短暂变成绿色，提供清晰的视觉反馈。

第二步：构建多按钮菜单

单个按钮已经完成，现在我们需要创建一个包含多个选项的菜单系统。

定义菜单数据结构

使用数组来管理菜单项：

const menuItems = [
  { id: 1, title: '立方体', color: new BABYLON.Color3(0.2, 0.6, 1) },
  { id: 2, title: '球体', color: new BABYLON.Color3(1, 0.3, 0.3) },
  { id: 3, title: '圆柱体', color: new BABYLON.Color3(0.3, 1, 0.3) },
  { id: 4, title: '八面体', color: new BABYLON.Color3(1, 0.8, 0.2) }
];

每个菜单项都有独特的颜色，便于用户快速识别。

批量创建按钮

将按钮创建逻辑封装成函数：

function createMenuButton(item, index) {
  const button = BABYLON.MeshBuilder.CreateBox('button' + item.id, {
    width: 3,
    height: 1,
    depth: 0.2
  }, scene);

  // 水平排列
  const spacing = 4;
  button.position = new BABYLON.Vector3(
    (index - 1.5) * spacing,
    0,
    0
  );

  const material = new BABYLON.StandardMaterial('buttonMat' + item.id, scene);
  material.diffuseColor = item.color;
  material.emissiveColor = item.color.scale(0.5);
  button.material = material;

  // ... 创建文字标签（省略重复代码）

  return button;
}

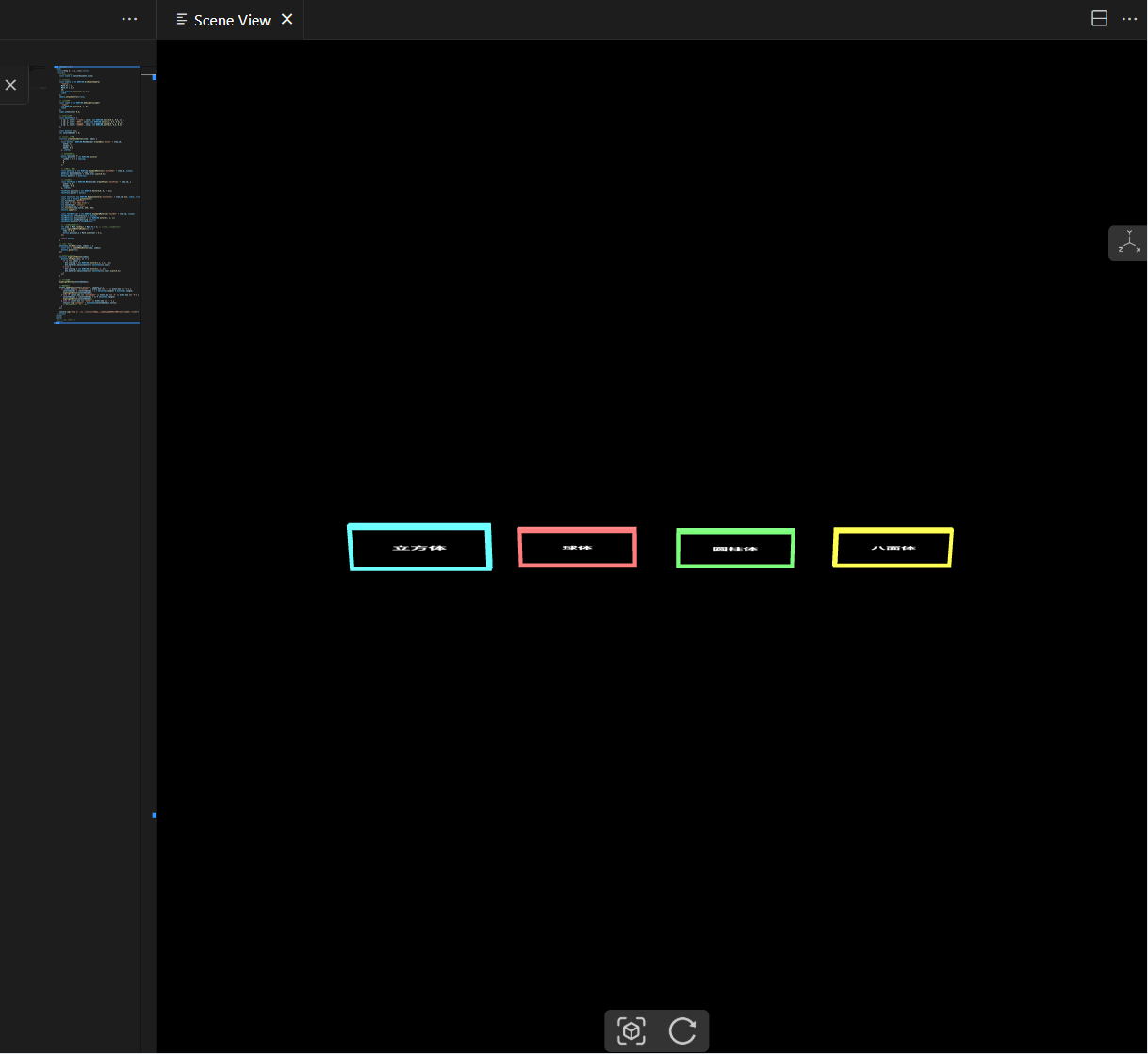

menuItems.forEach((item, index) => {
  const btn = createMenuButton(item, index);
  buttons.push(btn);
});

四个按钮以 (index - 1.5) * spacing 的方式水平居中排列。

实现选择高亮

添加选择指示器，让用户知道当前聚焦在哪个选项上：

function highlightButton(index) {
  buttons.forEach((btn, i) => {
    if (i === index) {
      btn.scaling = new BABYLON.Vector3(1.2, 1.2, 1.2);
      btn.material.emissiveColor = menuItems[i].color;
    } else {
      btn.scaling = new BABYLON.Vector3(1, 1, 1);
      btn.material.emissiveColor = menuItems[i].color.scale(0.5);
    }
  });
}

选中的按钮会放大 20% 并增强发光效果。

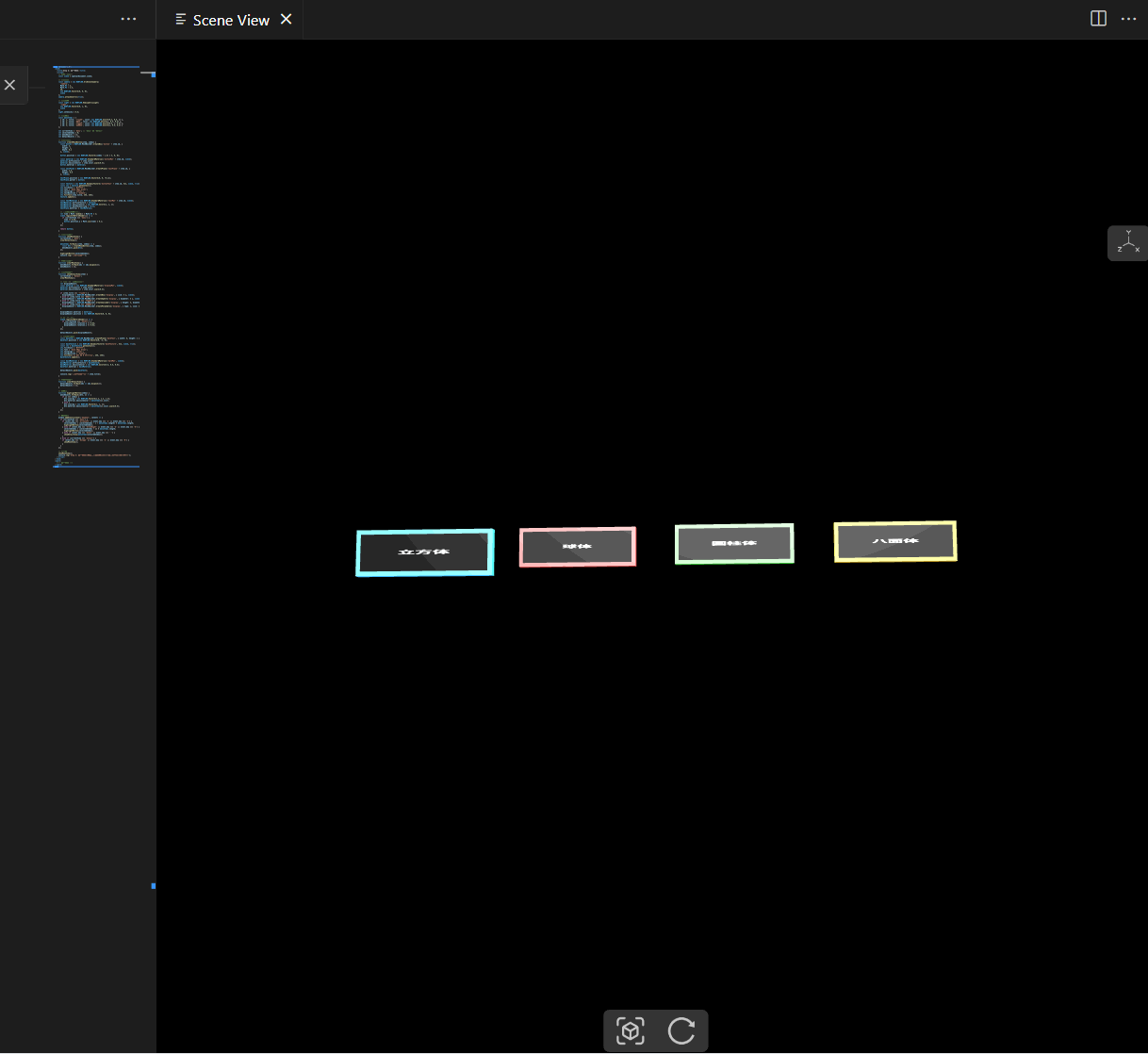

添加左右导航

let selectedIndex = 0;

spatialDocument.addEventListener('keydown', (event) => {
  if (event.key === 'ArrowLeft' || event.key === 'a') {
    selectedIndex = (selectedIndex - 1 + menuItems.length) % menuItems.length;
    highlightButton(selectedIndex);
  } else if (event.key === 'ArrowRight' || event.key === 'd') {
    selectedIndex = (selectedIndex + 1) % menuItems.length;
    highlightButton(selectedIndex);
  }
});

第三步：实现视图切换机制

菜单的核心功能是导航到不同的内容页面。我们需要实现一个优雅的视图切换系统。

设计状态管理

let currentView = 'menu'; // 'menu' 或 'detail'
let menuObjects = [];
let detailObjects = [];

使用两个数组分别管理菜单视图和详情视图的所有对象，便于切换时清理。

清理视图函数

function clearMenuView() {
  menuObjects.forEach(obj => obj.dispose());
  menuObjects = [];
}

function clearDetailView() {
  detailObjects.forEach(obj => obj.dispose());
  detailObjects = [];
}

dispose() 方法会释放对象的所有资源，包括几何体、材质和纹理，这在频繁切换视图时非常重要。

创建详情视图

function showDetailView(item) {
  currentView = 'detail';
  clearMenuView();

  let displayObject;
  const material = new BABYLON.StandardMaterial('displayMat', scene);
  material.diffuseColor = item.color;
  material.emissiveColor = item.color.scale(0.3);

  if (item.title === '立方体') {
    displayObject = BABYLON.MeshBuilder.CreateBox('display', { size: 4 }, scene);
  } else if (item.title === '球体') {
    displayObject = BABYLON.MeshBuilder.CreateSphere('display', { diameter: 4 }, scene);
  }
  // ... 其他形状

  displayObject.material = material;
  detailObjects.push(displayObject);
}

根据选择的菜单项创建对应的 3D 对象。

添加返回功能

const backText = BABYLON.MeshBuilder.CreatePlane('backText', {
  width: 6,
  height: 1
}, scene);
backText.position = new BABYLON.Vector3(0, -4, 0);

// 绘制"返回"提示文字
const backTexture = new BABYLON.DynamicTexture('backTexture', 512, scene, true);
const ctx = backTexture.getContext();
ctx.fillStyle = '#ffffff';
ctx.font = 'bold 50px Arial';
ctx.textAlign = 'center';
ctx.fillText('按 ESC 或 B 返回菜单', 256, 256);
backTexture.update();

现在我们可以选择并点击选项，并且可以退出到菜单。

第四步：添加信息面板

为了让用户更好地理解每个 3D 对象，我们需要添加一个信息展示面板。

扩展数据结构

const menuItems = [
  {
    id: 1,
    title: '立方体',
    subtitle: 'Cube',
    description: '最基础的3D图形，具有6个面、8个顶点和12条边',
    color: new BABYLON.Color3(0.2, 0.6, 1)
  },
  // ... 其他项
];

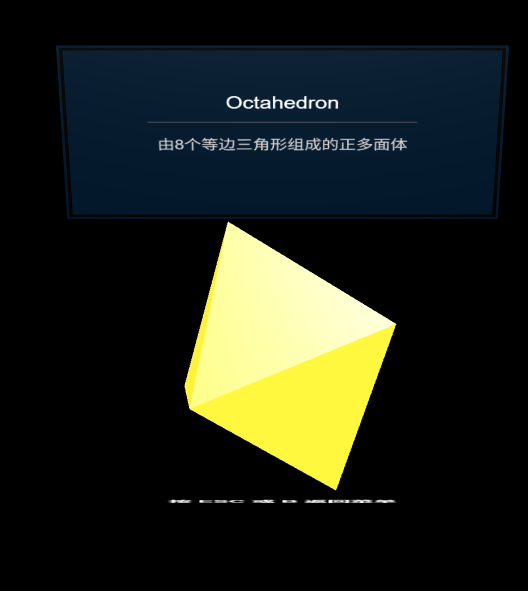

创建信息面板

这是本项目最复杂的部分，需要在 3D 空间中绘制格式化的文本信息：

function createInfoPanel(item) {
  const panel = BABYLON.MeshBuilder.CreatePlane('infoPanel', {
    width: 10,
    height: 4
  }, scene);
  panel.position = new BABYLON.Vector3(0, 4.5, 0);

  const texture = new BABYLON.DynamicTexture('infoTexture', {
    width: 1024,
    height: 512
  }, scene, true);

  const ctx = texture.getContext();

  // 背景
  ctx.fillStyle = 'rgba(0, 20, 40, 0.9)';
  ctx.fillRect(0, 0, 1024, 512);

  // 边框
  ctx.strokeStyle = '#' + item.color.toHexString();
  ctx.lineWidth = 8;
  ctx.strokeRect(10, 10, 1004, 492);

  // 标题
  ctx.fillStyle = '#' + item.color.toHexString();
  ctx.font = 'bold 80px Arial';
  ctx.textAlign = 'center';
  ctx.fillText(item.title, 512, 100);

  // 副标题
  ctx.fillStyle = '#ffffff';
  ctx.font = '50px Arial';
  ctx.fillText(item.subtitle, 512, 180);

  // 描述（支持长文本换行）
  ctx.fillStyle = '#cccccc';
  ctx.font = '40px Arial';
  // ... 文字换行逻辑

  texture.update();
}

分层渲染

panel.renderingGroupId = 1;

将信息面板设置为渲染组 1，确保它始终显示在其他对象前面。

第五步：优化交互体验

添加数字快捷键

为了提高效率，我们添加数字键直达功能：

spatialDocument.addEventListener('keydown', (event) => {
  if (currentView === 'menu') {
    if (event.key >= '1' && event.key <= '4') {
      const index = parseInt(event.key) - 1;
      showDetailView(menuItems[index]);
    }
  }
});

现在用户可以直接按 1-4 快速跳转到对应页面。

添加使用提示

function createHelpText() {
  const helpText = BABYLON.MeshBuilder.CreatePlane('helpText', {
    width: 12,
    height: 1.5
  }, scene);
  helpText.position = new BABYLON.Vector3(0, -3, 0);

  // 绘制提示文字
  ctx.fillText('按数字键 1-4 直接选择 | 左右键切换 | 回车确认', 512, 128);
}

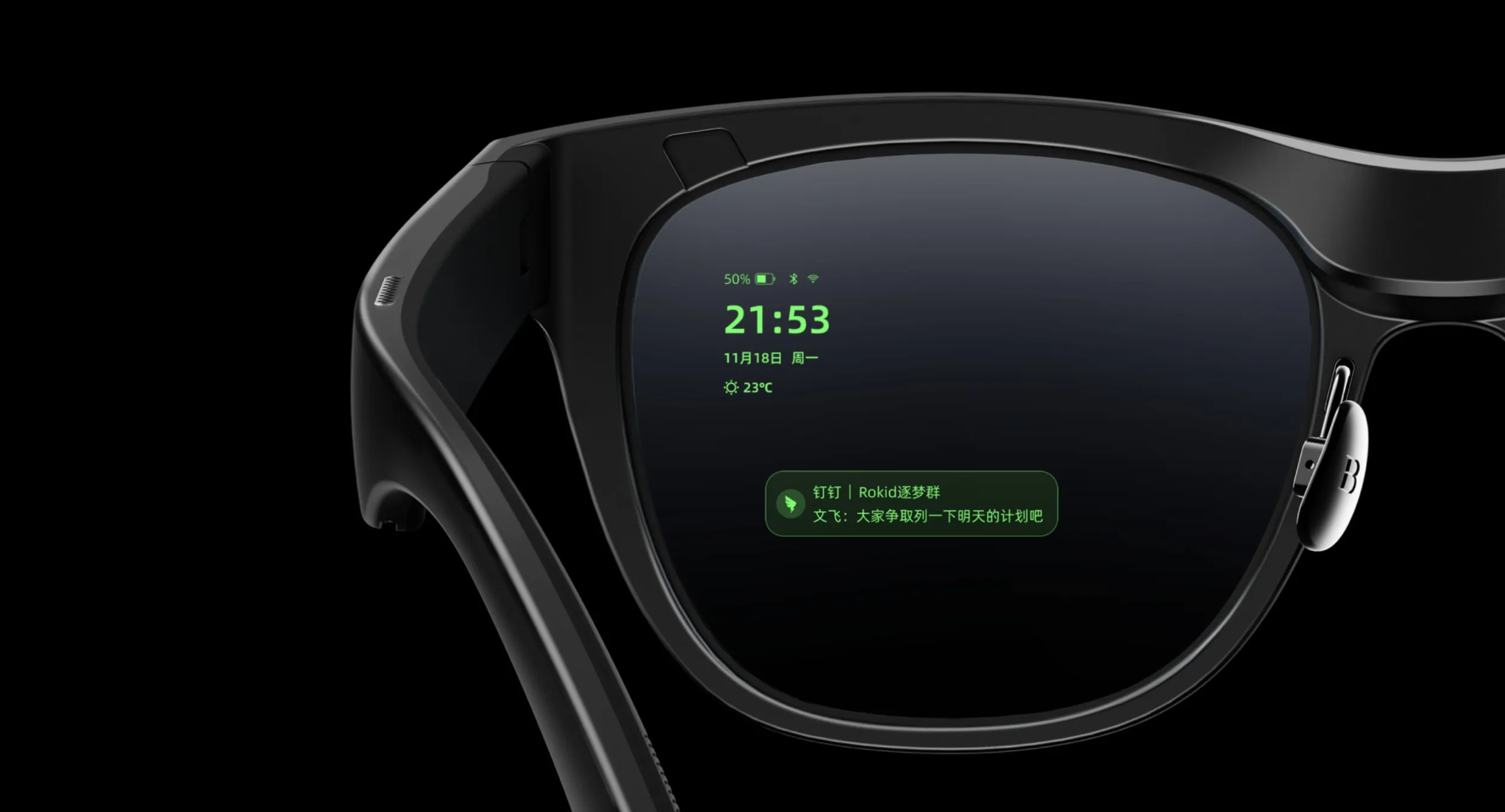

Rokid 眼镜适配要点

虽然本教程使用键盘进行交互演示，但这个菜单系统可以轻松适配到 Rokid 智能眼镜上：

1. 手势映射

左右滑动 → 切换菜单项
点击确认 → 进入详情
向下滑动 → 返回菜单

2. 视觉优化

使用 emissiveColor 确保在不同光照环境下都清晰可见
按钮间距 4 个单位，在眼镜视野中提供舒适的选择区域
信息面板使用半透明背景，不会完全遮挡背景环境

3. 性能优化

视图切换时及时调用 dispose() 释放资源
使用 renderingGroupId 控制渲染顺序，避免不必要的深度排序

参考资源

JSAR 官方文档：https://jsar.netlify.app/
Babylon.js API 文档：https://doc.babylonjs.com/
Rokid 开发者社区：https://developer.rokid.com/

本文所有代码均在 Windows 10 + VSCode + JSAR 扩展环境下测试通过
