H7-TOOL串口助手波形打印数据加载，Excel加载和Matlab加载绘制波形方法

【数据记录介绍】

H7-TOOL的串口助手数据是实时记录的，每10万行自动记录保存一个log和一个txt文件，其中log文件是TOOL加载使用的，而txt文件可以方便查看记录内容，如果是波形打印数据，可以方便的被excel或者matlab加载使用.

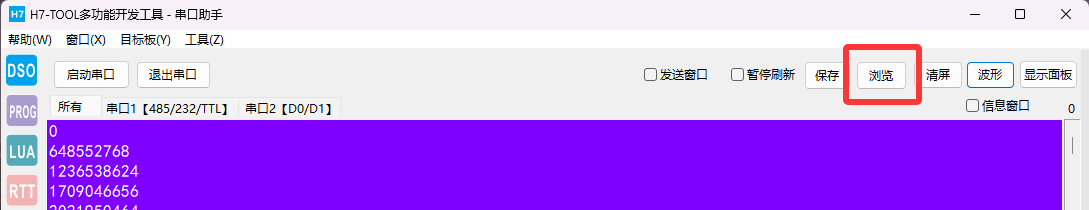

如果数据不足10万行，手动点击这里将当前内容保存到文件里面：

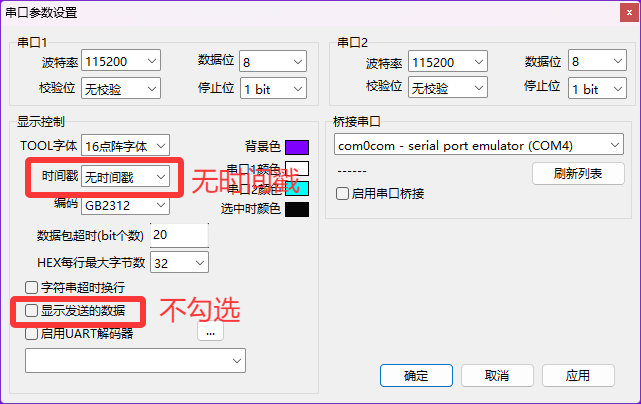

注意是波形打印不要开时间戳和显示发送。

【波形数据保存】

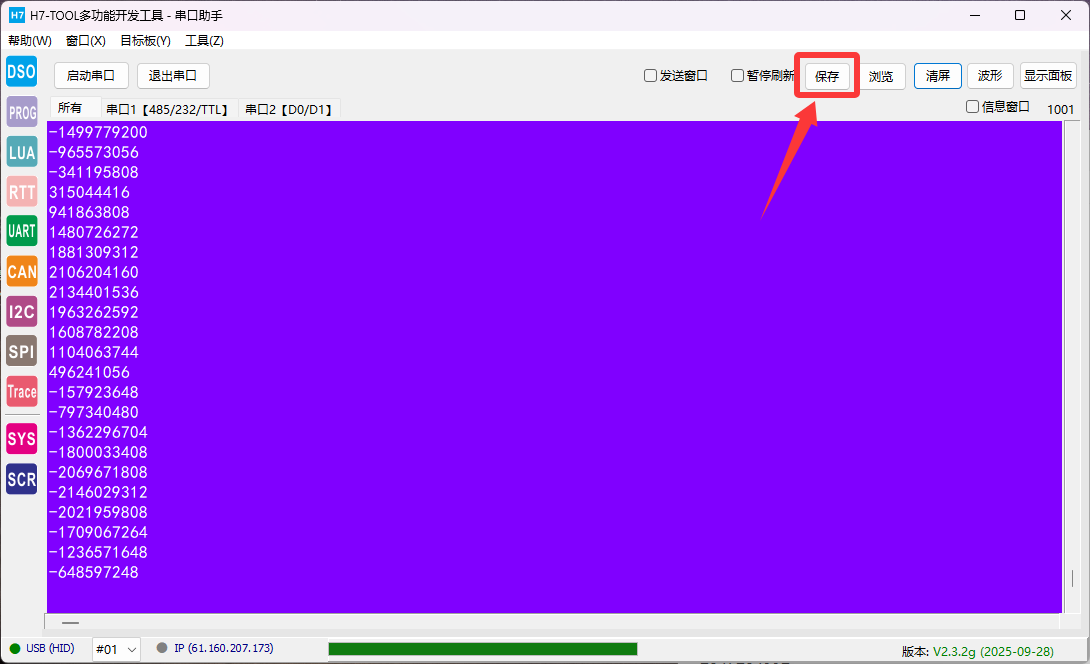

我这里打印了1024个32bit整型波形数据，内容不足10万行（够10万行会自动保存一个文件），点击这里保存到文件

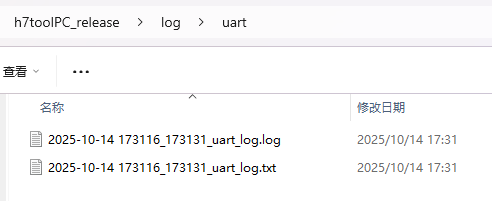

点击“浏览”按钮

【H7-TOOL上位机加载波形】

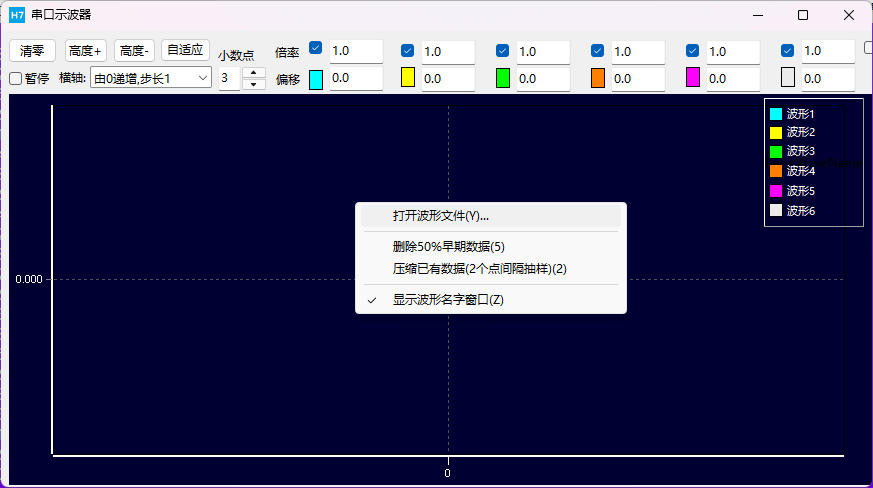

其中log后缀文件是供TOOL上位机自己加载使用的，打开波形界面，在波形区鼠标右击， 选择“打开波形文件”

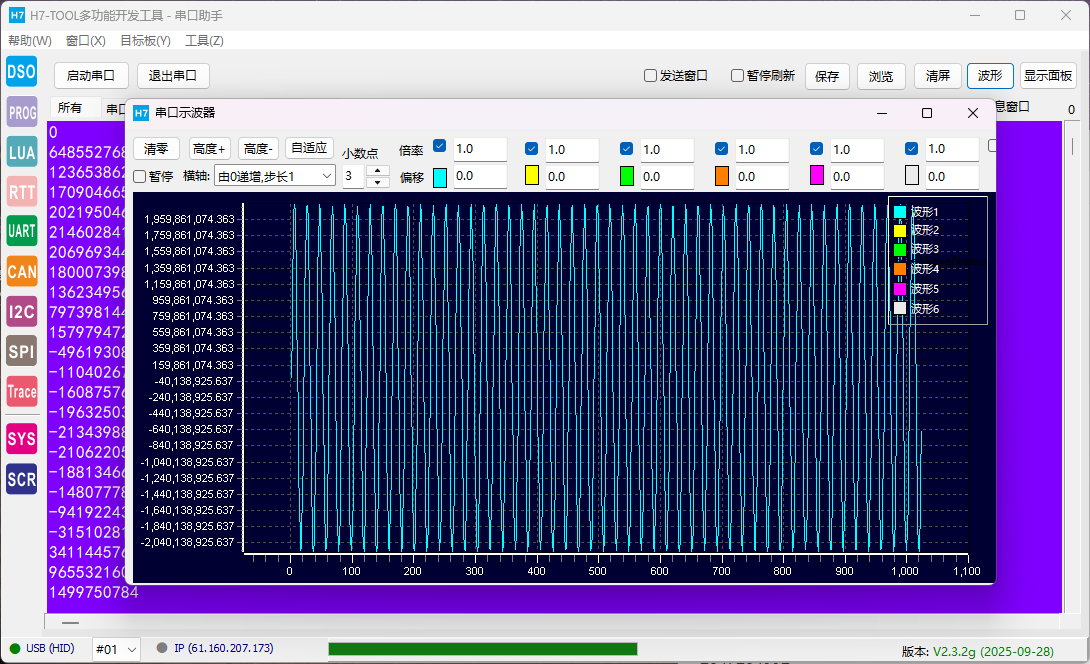

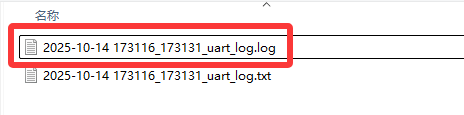

如果打印的数据没问题，可以正常加载波形数据，注意选择后缀是log的文件加载

加载后，鼠标滚轮可以方便的放缩查看

【Excel加载txt文本转换csv格式】

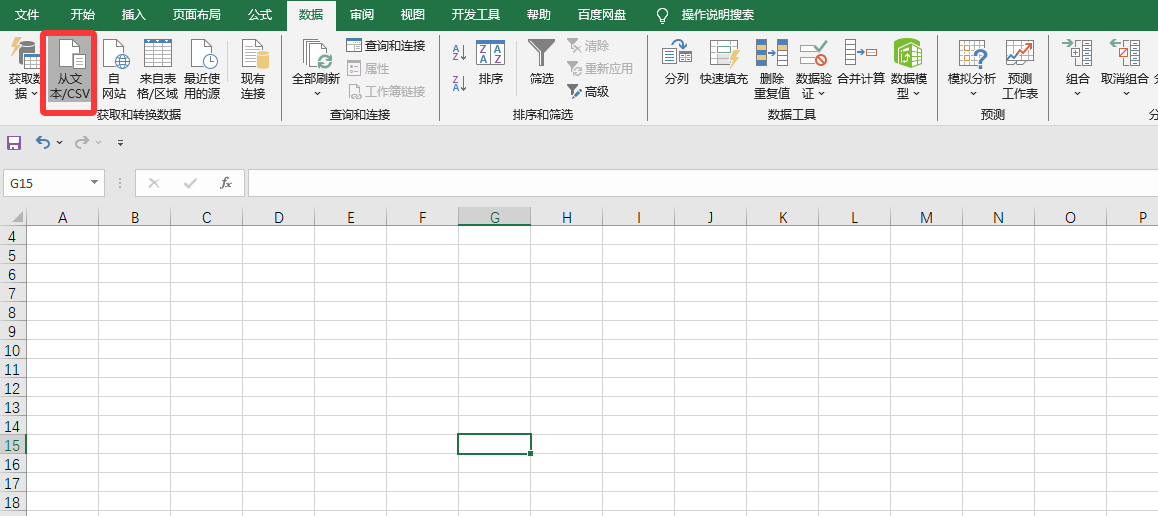

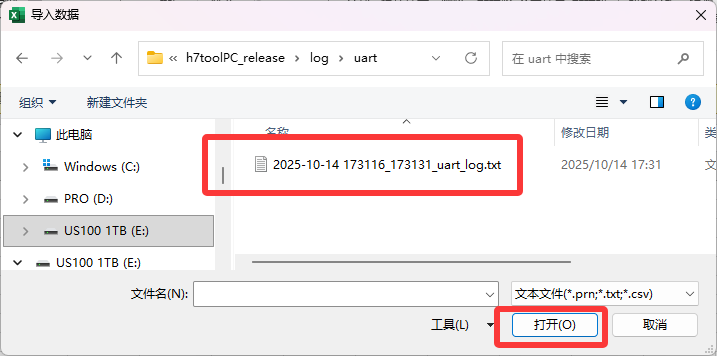

先建立一个空的csv文件，然后加载txt文本

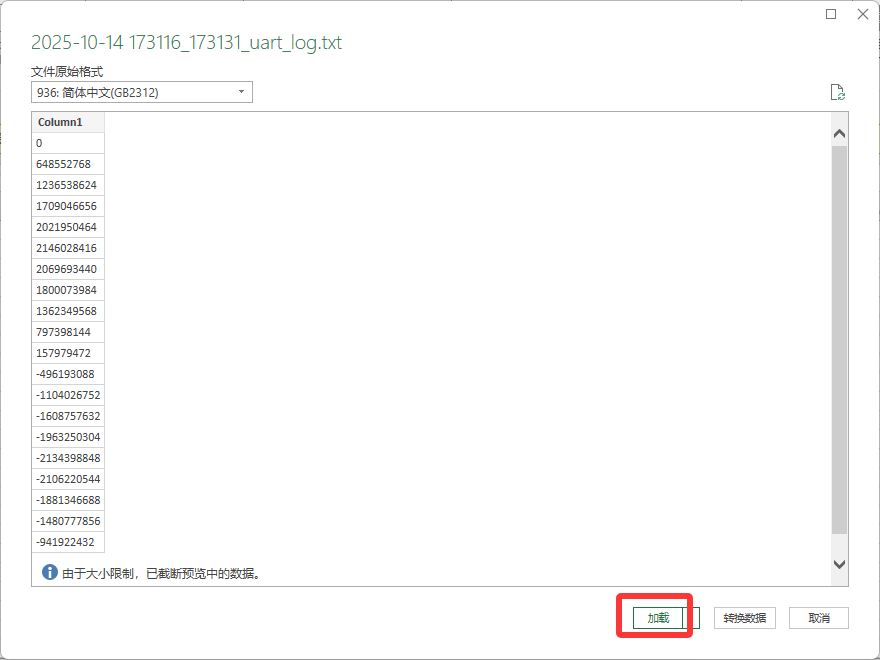

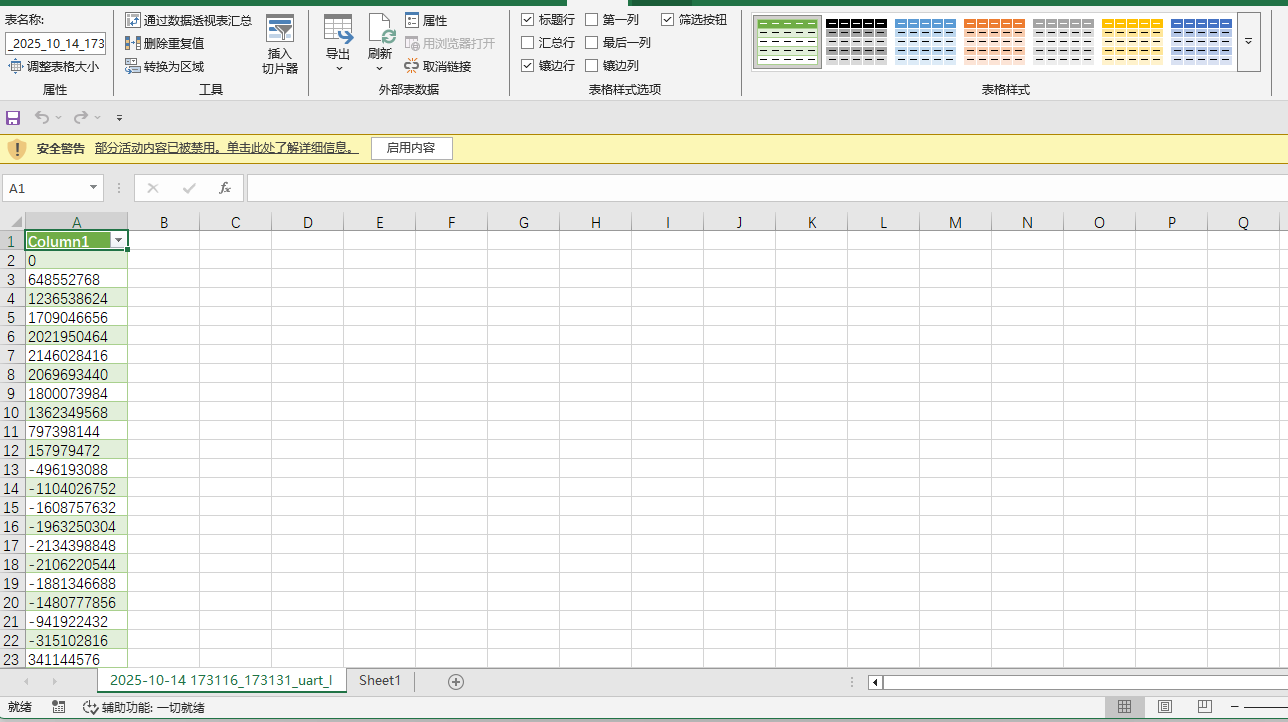

加载完成

【Matlab加载txt文本绘制波形】

我这里以Matlab2018为例进行说明

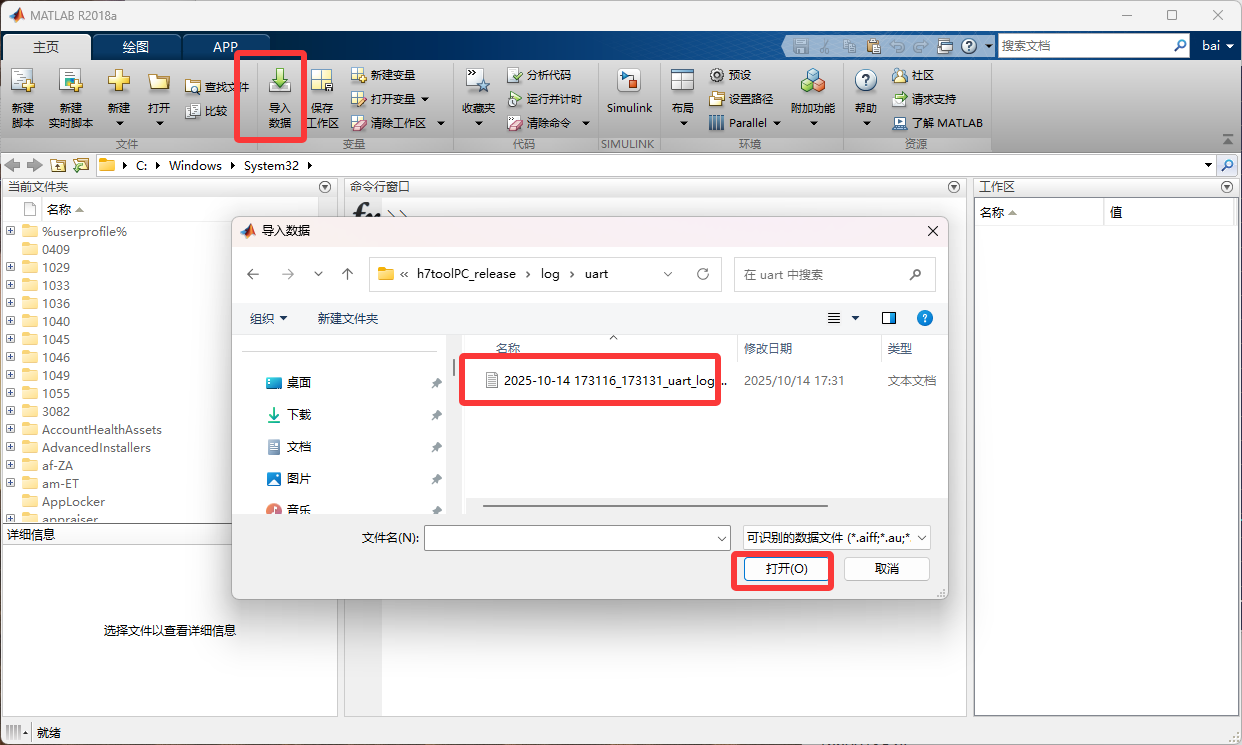

1、加载txt文件

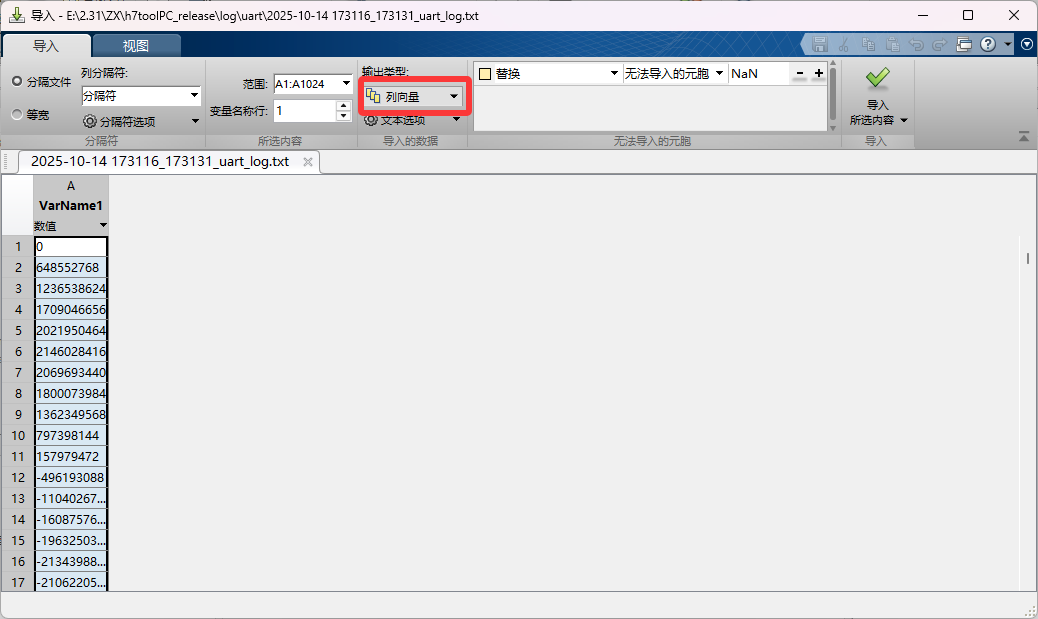

2、特别注意输出类型选择列向量

3、然后点击右上角那个绿色对勾，会提示变量已经导入

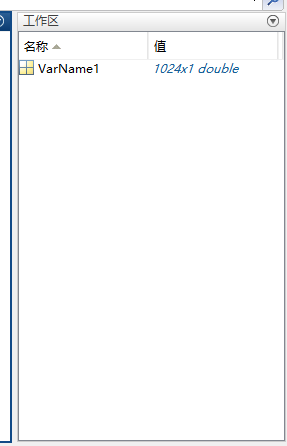

4、然后再看工作区（Workspace）就能看到添加的数组变量了

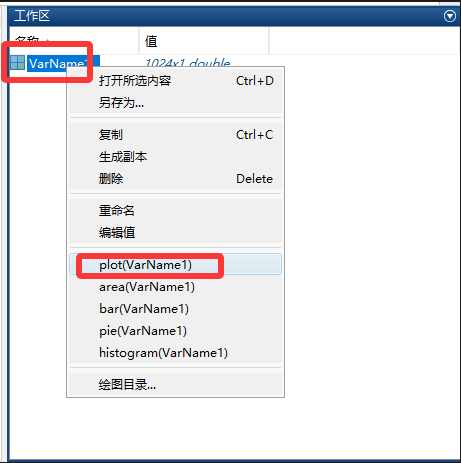

5、现在我们通过 matlab 中的 plot 功能绘制下这些数据，在的 VarName1 的地方右击鼠标，选择 plot

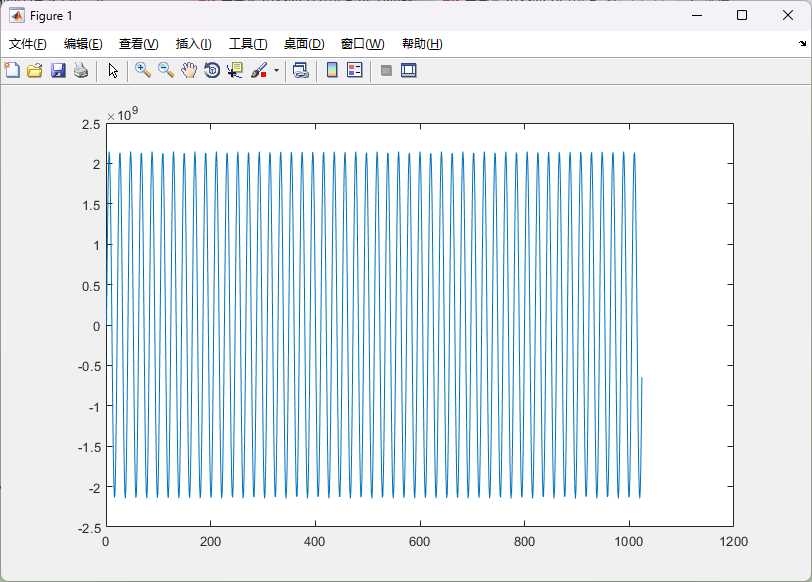

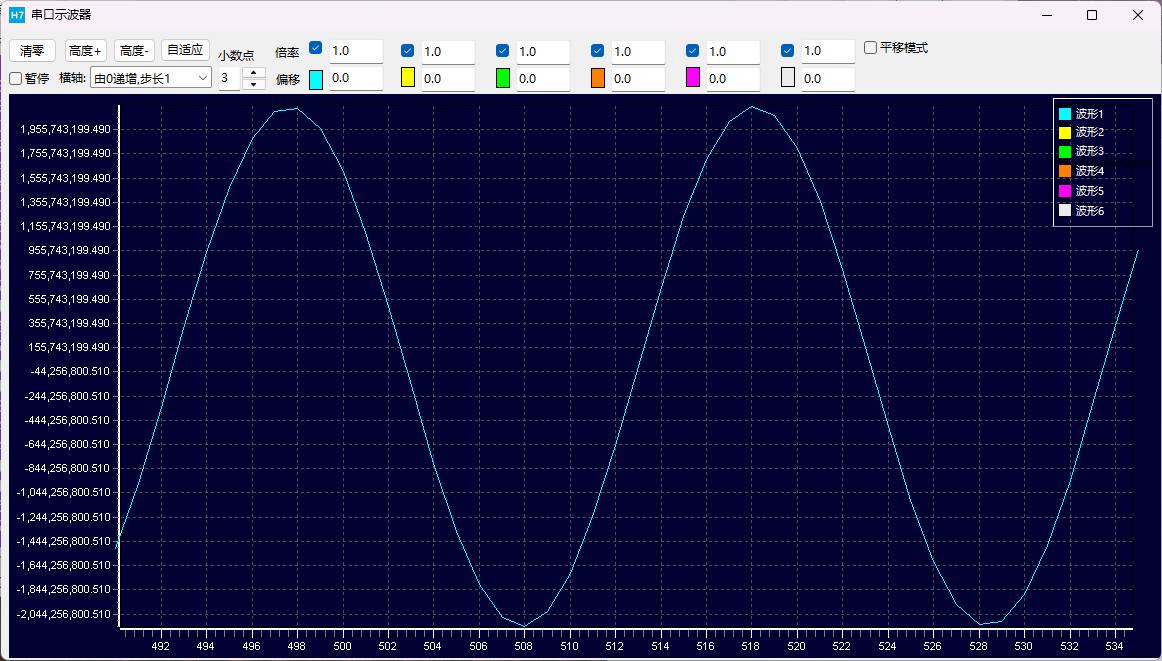

6、绘制后的结果如下
