一、DC/DC 电源芯片工作原理

DC/DC 电源芯片是实现直流电压转换的核心器件，主流为开关型结构，通过 "斩波 - 变压 - 整流 - 滤波" 四步实现电压调节：

斩波阶段：内置 MOS 管在 PWM（脉冲宽度调制）信号控制下高速通断，将输入直流转化为高频脉冲交流电，开关频率通常为几十 kHz 至几 MHz；

变压阶段：高频脉冲通过电感、变压器等储能元件实现电压幅值转换（如 Buck 拓扑降压、Boost 拓扑升压）；

整流滤波：二极管或同步整流管将交流电转为脉动直流，再经电容滤除纹波，输出稳定直流电压；

反馈调节：采样电阻监测输出电压，通过误差放大器动态调整 PWM 占空比，确保输出精度。

电源管理芯片测试：BGA25/77/144芯片封装与测试-鸿怡电子电源芯片测试座工厂

二、DC/DC 电源芯片 BGA 封装测试技术

（一）典型 BGA 封装特性对比

BGA（球栅阵列）封装因高引脚密度、低寄生参数优势成为中高端 DC/DC 芯片首选，不同型号适配场景差异显著：

（二）封装测试核心挑战

接触可靠性：锡球间距最小仅 0.5mm，测试时需精准对位避免信号串扰；

散热控制：高功率芯片测试中结温易超阈值，需测试座辅助热管理；

多信号同步：BGA144 等型号含电源、控制、反馈多类引脚，需同步采集测试数据。

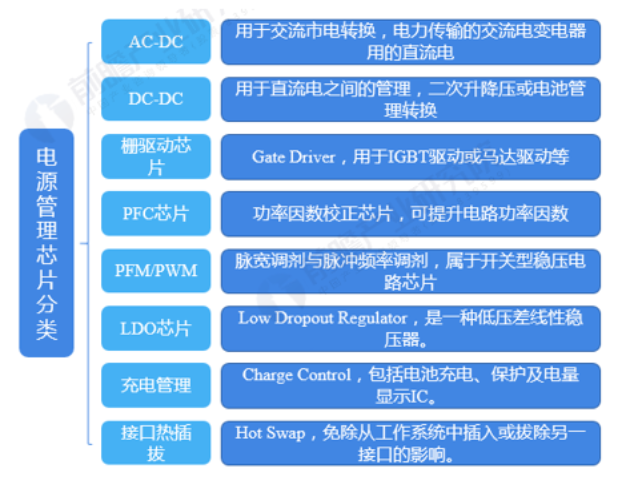

电源管理芯片测试：BGA25/77/144芯片封装与测试-鸿怡电子电源芯片测试座工厂

三、DC/DC 电源芯片测试项、方法与标准

（一）核心测试项目

电性能测试

输入输出特性：输入电压范围（轻载 / 满载无骤降）、输出电压精度（含 20% 余量）、最大输出电流（留 10%-30% 裕量）；

动态特性：负载瞬态响应（0-80% 满载切换时过冲≤5%）、启动单调性（无电压下跌）、开关纹波（高频噪声≤50mV）；

保护功能：过压 / 过流 / 短路保护触发阈值及恢复能力。

可靠性测试

高温工作寿命（HTOL）：125℃/150℃下持续 1000-2000 小时运行；

环境适应性：-40℃~125℃温度循环、机械冲击（JESD22-B104 标准）；

封装强度：焊球剪切力≥6gf/mil²、引线键合拉力≥3gf（1.0mil 金线）。

（二）关键测试方法

纹波测试：采用 20MHz 带宽限制、AC 耦合模式，使用 X1 探头最小环路测量，测试点选输出电容两端，接地线≤2cm；

负载瞬态测试：电子负载设定 0-80% 满载切换速率，用示波器捕捉电压过冲与震荡；

HTOL 测试：施加 1.1-1.3 倍标称电压，通过测试座实现高温环境下信号稳定传输；

封装完整性测试：推拉力测试机检测焊球剪切强度，超声扫描排查内部空洞。

（三）权威测试标准

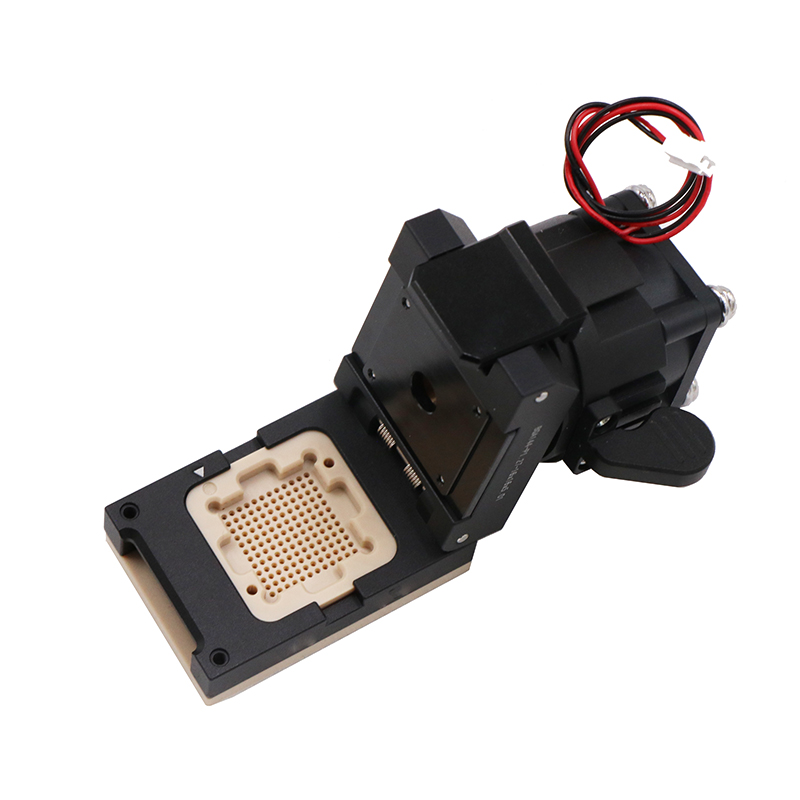

四、鸿怡电子电源芯片测试座的关键作用

作为测试环节的核心载体，其价值体现在三大维度：

电源管理芯片测试：BGA25/77/144芯片封装与测试-鸿怡电子电源芯片测试座工厂

高密度封适配：采用激光定位基准（±1μm 精度），探针间距低至 0.35mm，可兼容 BGA25-BGA144 全系列封装，双层探针布局解决多信号同步测试难题；

极端环境支撑：耐受 - 40℃~150℃宽温范围，接触电阻≤20mΩ，满足车规 HTOL 测试中 1000 小时连续信号传输需求；

测试效率提升：插拔寿命＞50 万次，支持 ATE 自动测试系统对接，配合独立保险丝设计，单工位芯片测试座可实现 16 路芯片并行测试，故障扩散率降为 0；

精度保障：真空吸附固定芯片，探针压力可调（5-20gf），有效降低寄生电感干扰，使纹波测试误差≤2mV。

电源管理芯片测试：BGA25/77/144芯片封装与测试-鸿怡电子电源芯片测试座工厂

随着芯片向小型化、高功率密度演进，BGA 封装间距已缩小至 0.4mm，芯片测试座正朝着 "超密探针 + 智能校准" 方向发展。鸿怡电子推出的第三代电源芯片测试座，集成温度传感器与阻抗补偿功能，可实时修正测试偏差，为下一代 DC/DC 芯片量产测试提供关键支撑。
