EtherCAT转CCLINK IE网关实践锂电车间数字化转型支撑

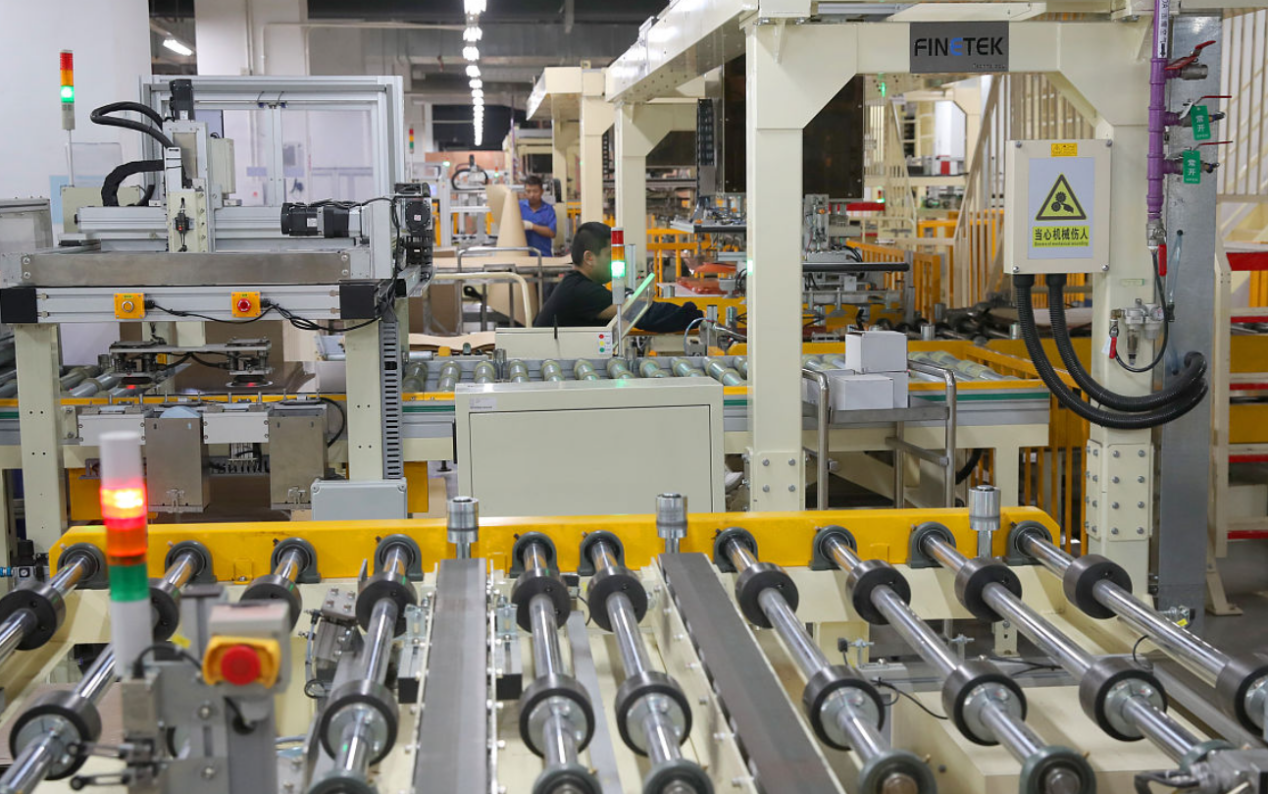

一、项目背景

某新能源锂电企业电芯卷绕车间，核心控制设备为三菱FX5UPLC（CCLKIE主站），需驱动3台松下A6ECT协议伺服电机（卷绕主电机、放卷电机、张力控制电机），实现极片卷绕的张力精准调节（要求波动≤±0.5N）与多轴同步（同步误差≤1ms）。传统采用“CCLKIE转RS485+RS485转ECT”级联方案，存在通讯延迟超150ms、多轴同步误差超5ms、高频电磁干扰致数据丢包等问题，导致电芯厚度偏差超0.05mm，不合格率达4%，日损失产能超120组。最终选用远创智控YC-ECTM-CCLKIE协议网关（ECT主站+CCLKIE从站），构建稳定通讯链路。

二、项目痛点

1. 协议异构致控制失准：三菱PLC的CCLKIE协议与伺服的ECT协议不兼容，传统方案通讯成功率仅85%，张力指令延迟超150ms，卷绕张力波动±2N，电芯厚度偏差超0.05mm，不合格率高。

2. 多轴同步误差大：3台伺服需协同（卷绕速度跟随放卷速度），传统方案轴间同步误差超5ms，极片易错位褶皱，影响电芯容量一致性。

3. 抗扰能力弱：车间高频电源、变频器产生强电磁干扰，传统设备数据丢包率超3%，日均通讯中断1-2次，每次恢复需1.5小时。

4. 运维低效无追溯：无远程诊断，故障需逐轴排查，处理时间超3小时；无数据缓存，中断时张力、转速数据丢失，无法追溯不合格品原因。

5. PLC负载过高：PLC同时处理逻辑控制与数据转发，CPU负载≥70%，急停响应延迟≥30ms，增加设备碰撞风险。

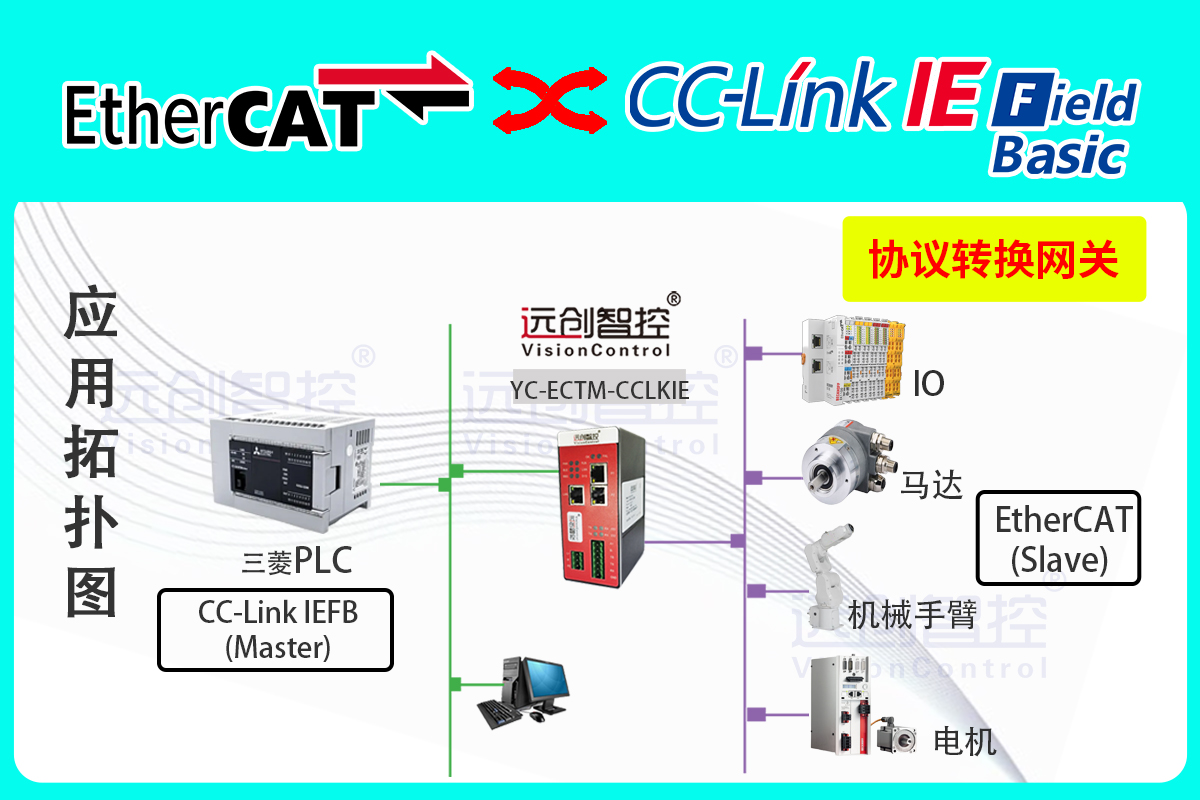

三、远创智控YC-ECTM-CCLKIE网关功能简介

网关深度整合工业网关、物联网网关、边缘计算网关、智能网关、数据采集器五大核心能力：

1. 工业网关双协议转换：作为EtherCAT主站可管理8轴伺服，支持100Mbps传输；作为CCLKIE从站无缝对接三菱PLC，双向转换延迟≤30ms，保障指令实时性。

2. 工业级稳定性：IP30防护、-40~85℃宽温、抗15kV静电，符合EN61000-6-4电磁标准，适配车间干扰环境；ECT总线支持分布式时钟，同步精度≤1ms。

3. 边缘计算网关优化：本地执行多轴同步校准（轴间误差≤1ms）、张力补偿，减少无效数据传输，将PLC负载降至≤40%。

4. 智能网关运维：支持以太网接入运维平台，实时监控伺服状态、通讯参数，远程改配置，故障处理≤30分钟；支持张力超阈值预警。

5. 数据采集器+物联网网关：32MB本地缓存（断电保72小时），通讯恢复自动补传；通过物联网网关上传数据至MES，助力产能统计与预测性维护。

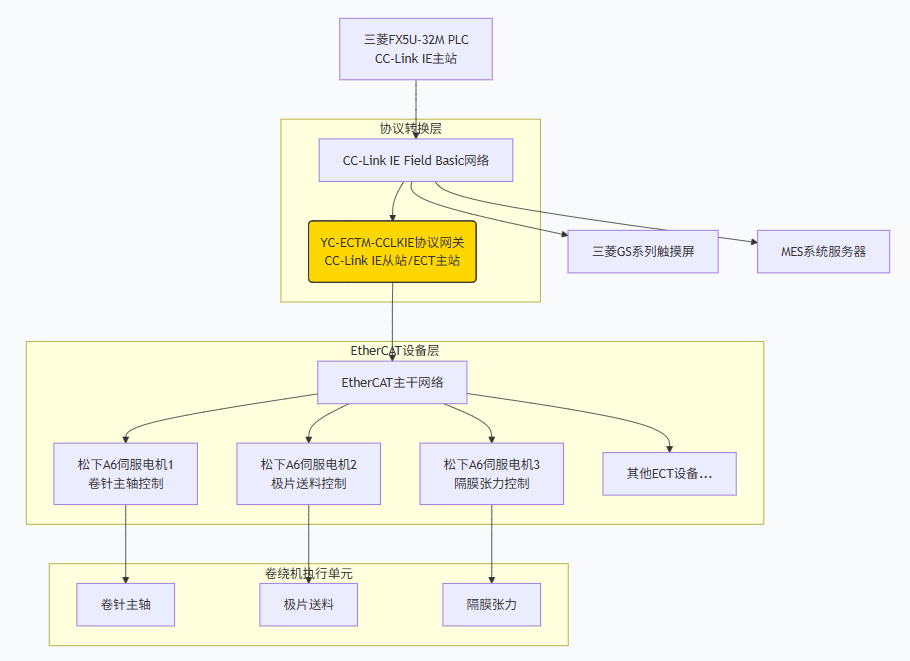

四、系统结构拓扑图

五、解决方案

1. 协议衔接：网关CCLKIE从站通过GXWorks3组态，映射32字节输入（伺服状态、张力）与输出（速度指令、张力设定）；EtherCAT主站设100Mbps以太网，扫描3台伺服（ID1-3），启用分布式时钟，形成“指令-转换-执行”闭环。

2. 同步与抗扰：边缘计算网关运行同步算法，控制轴间误差≤1ms；EtherCAT总线用双绞屏蔽线（阻抗100Ω），远离变频器≥2米；双24VDC冗余供电防断电。

3. 运维优化：智能网关远程监控预警；数据采集器缓存保数据完整；物联网网关传数据至MES，实现生产可视化。

六、实施过程

1. 前期准备：确认伺服寄存器、PLC映射表，安装GXWorks3与YC-Config软件，制定布线方案。

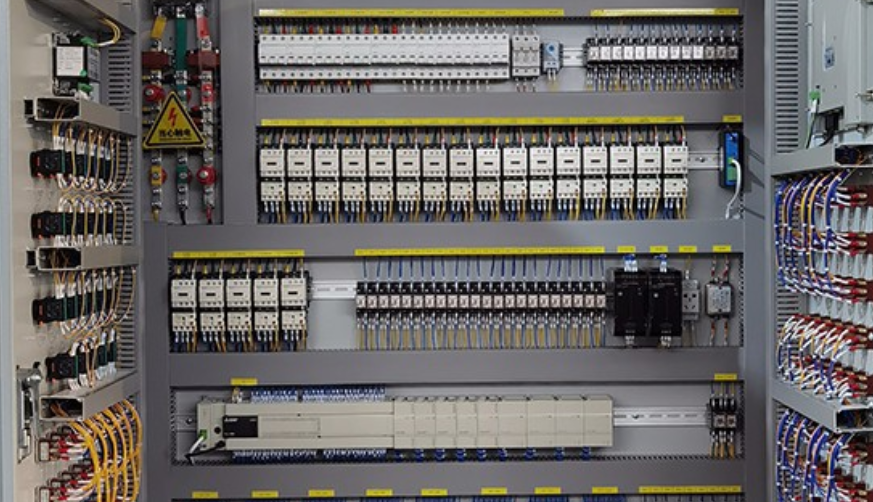

2. 硬件部署：网关固定于控制柜导轨，连接CCLKIE网线、EtherCAT总线、冗余电源与报警器。

3. 参数配置：设网关IP、EtherCAT同步周期1ms；PLC编写程序，关联HMI控件。

4. 联调测试：验证指令延迟≤30ms、同步误差≤1ms、张力波动±0.5N；72小时运行无中断，丢包率0%。

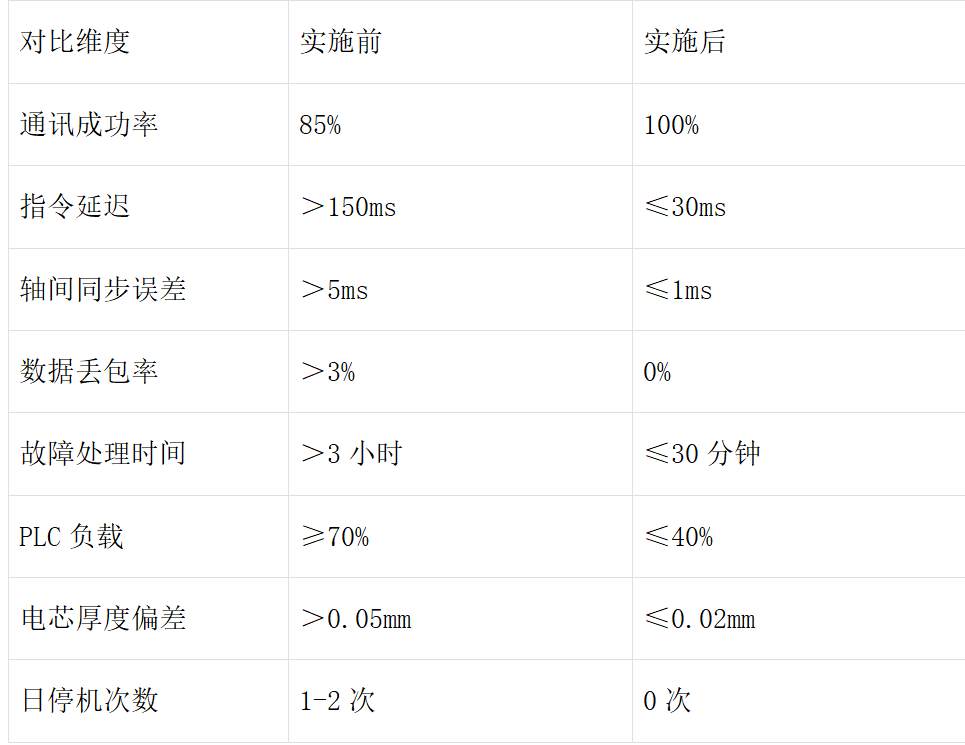

七、应用效果与前后对比

八、前景行业推荐

1. 新能源锂电：叠片机、封装机伺服控制可复用方案，物联网网关保障电池一致性。

2. 智能装备（工业机器人）：机器人关节伺服与三菱PLC通讯，网关低延迟满足轨迹精度，边缘计算优化运动参数。

3. 医药（冻干机）：温度控制伺服需高精度同步，网关抗扰适配洁净车间，数据采集器符合GMP追溯。

4. 半导体（封装设备）：贴装伺服需微米级精度，网关同步误差≤1ms，智能网关减停机时间。

九、总结

本方案通过远创智控YC-ECTM-CCLKIE工业智能网关解决新能源锂电卷绕车间协议异构、同步精度等痛点，实现PLC与EtherCAT伺服精准控制。方案可复制至智能装备、医药等前景行业，为工业设备互联提供可靠支撑，助力企业降本增效、推进数字化转型。

《具体内容配置过程及其他相关咨询请与武工留言交流》
