光颉科技HVRC系列高压低VCR厚膜电阻性能与应用解析

光颉科技推出的HVRC系列高压低VCR厚膜电阻专为应对高电压及对电阻性能有严格要求的场景而设计，其尺寸涵盖从1206到2512的多种规格，最大电阻值可达500MΩ，在2512尺寸下能承受高达4000V的最大过载电压，2010尺寸下为3000V，凭借独特的厚膜特殊设计，实现了在SMD芯片电阻中较高的工作电压与稳定性，有效助力电路实现高电压检测等重要功能，且有助于在电路设计中减少电阻使用数量。

主要特点：

1. 高可靠性结构：采用多层电极构造，大大增强了电阻在复杂工作环境下的稳定性和可靠性，降低了因外界因素干扰导致故障的风险，提高了整个电子设备的正常运行概率。
2. 卓越的高电压性能：在高电压条件下依然能够稳定工作，保证电路的正常运行与信号传输的准确性，满足不同设备对于高电压电阻的严苛要求，是众多高电压检测电路的理想选择。
3. 助力设备小型化：其高电压承受能力使得在电路设计中无需过多串联电阻来分压，减少了所需电阻数量，进而为最终设备的小型化设计提供了有力支持，满足了现代电子设备对小型化、轻薄化的追求趋势。
4. 低 VCR（电压系数电阻）：在电压变化时，电阻值的变化较小，确保了电路参数的稳定，有助于提高电路的精度与可靠性，对于一些对电压敏感的电路应用至关重要。
5. 认证齐全：符合AEC-Q200标准，同时获得了UL Demko根据IEC 62368 - 1:2018 标准颁发的安全证书，彰显了其安全性和国际认可度。

应用场景：

• 电源系统： 逆变器、转换器中的电压检测、缓冲、启动电路。
• 户外及工业设备： 承受恶劣环境和更高电压应力的设备。
• 脉冲设备： 需要承受高电压脉冲的仪器。
• 汽车电子： 电动汽车(EV)动力系统、电池管理系统(BMS)、车载充电器(OBC)等高压模块。
• 医疗设备： 需要高绝缘和可靠性的高压部分。

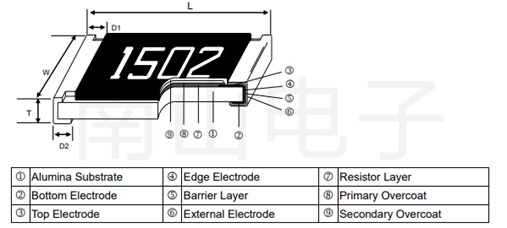

HVRC系列结构：

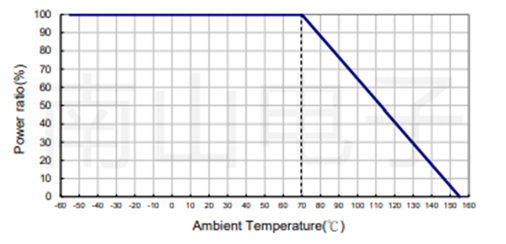

HVRC系列降额曲线：

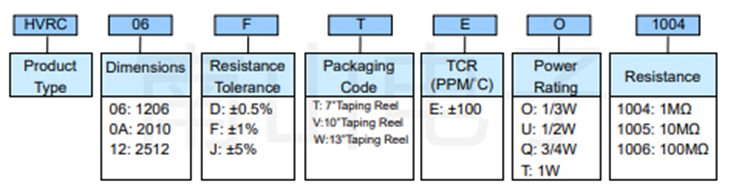

HVRC系列命名规则：

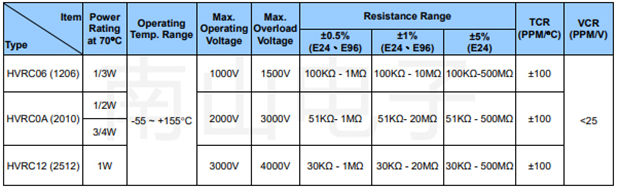

HVRC系列电气规格：
