前言

本文档主要说明替换开机LOGO图片的方法，默认使用系统启动卡（Micro SD启动模式）启动系统。

创龙科技提供的Debian系统镜像已支持U-Boot和内核启动阶段开机LOGO显示功能，评估板上电启动后，U-Boot启动阶段、内核启动阶段将分别读取Debian系统对应路径下的LOGO图片，并输出至显示屏，显示过程会持续至内核启动完成。

Debian系统默认支持HDMI显示，请将评估板HDMI OUT接口连接至HDMI显示屏。如需切换为10.4英寸LVDS LCD屏、7英寸MIPI LCD屏，请参考《评估板测试手册》连接对应的显示屏进行测试。

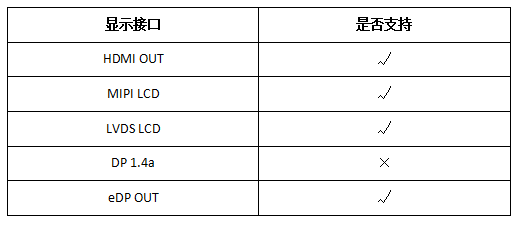

当前Debian系统镜像支持LOGO显示的接口如下表所示。

LOGO制作

LOGO图片要求为BMP格式的24位位图，并且图片分辨率建议不超过HDMI显示器分辨率。本小节提供在Windows系统将LOGO图片转换为BMP格式的24位位图的方法。

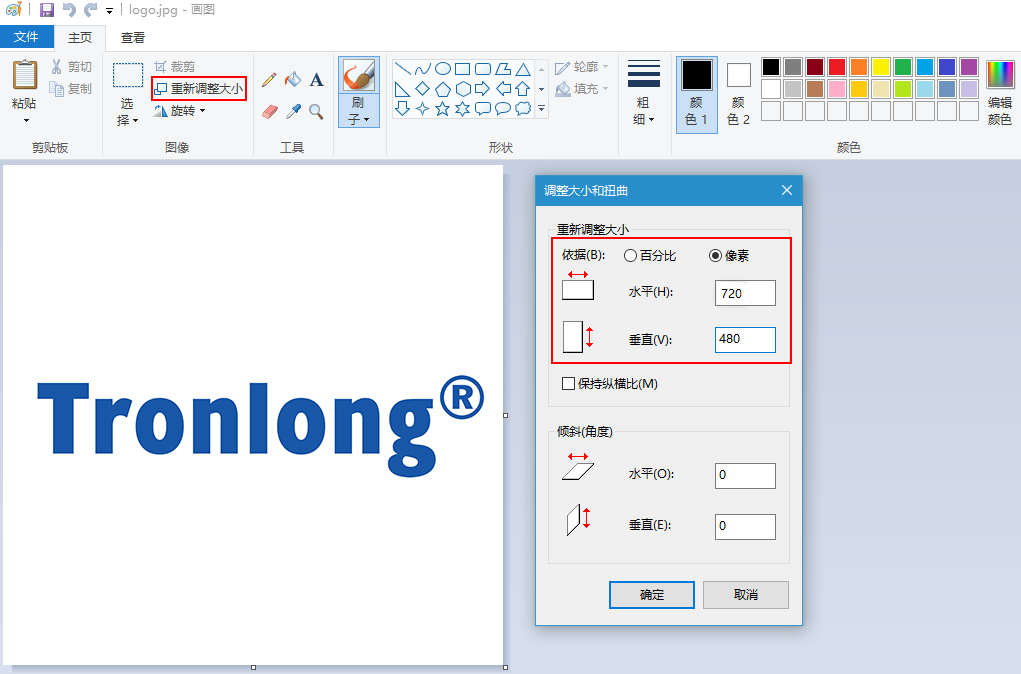

请在Windows下准备一张待测试图片，此处以Tronlong的JPG格式LOGO为例。使用Windows系统自带的画图工具打开图片，选择“重新调整大小”将图片分辨率调整为不大于显示器的分辨率。

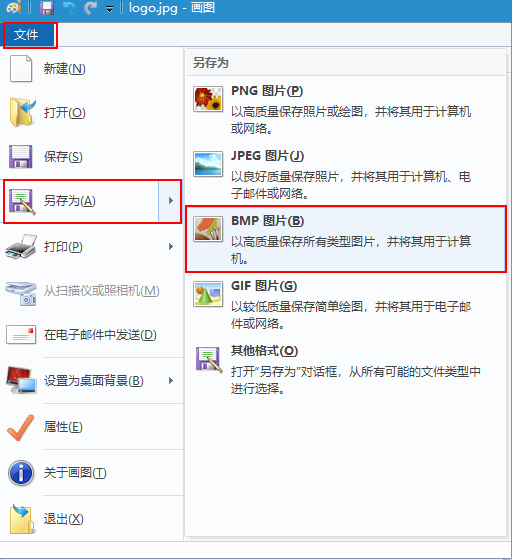

点击“文件 -> 另存为(A) -> BMP图片(B)”。

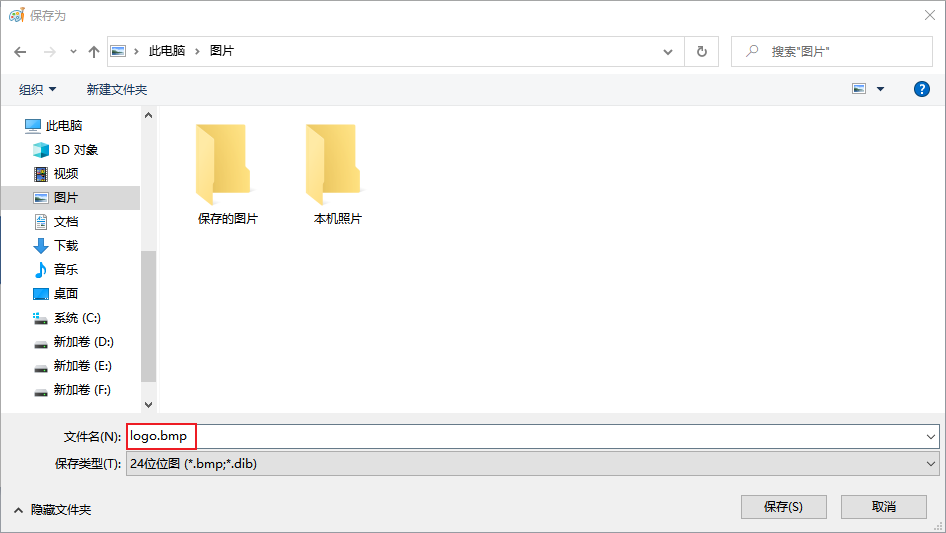

将调整好的图片命名为logo.bmp，保存类型为24位位图。此logo.bmp文件即为新制作的LOGO图片，用于U-Boot启动阶段显示。

请按照以上方法制作用于内核启动阶段显示的logo_kernel.bmp文件。

LOGO替换

通过更新文件系统LOGO源文件替换LOGO图片

评估板上电启动，将logo.bmp、logo_kernel.bmp文件拷贝至评估板文件系统"boot/"目录下，替换目录下原有的logo.bmp、logo_kernel.bmp文件。

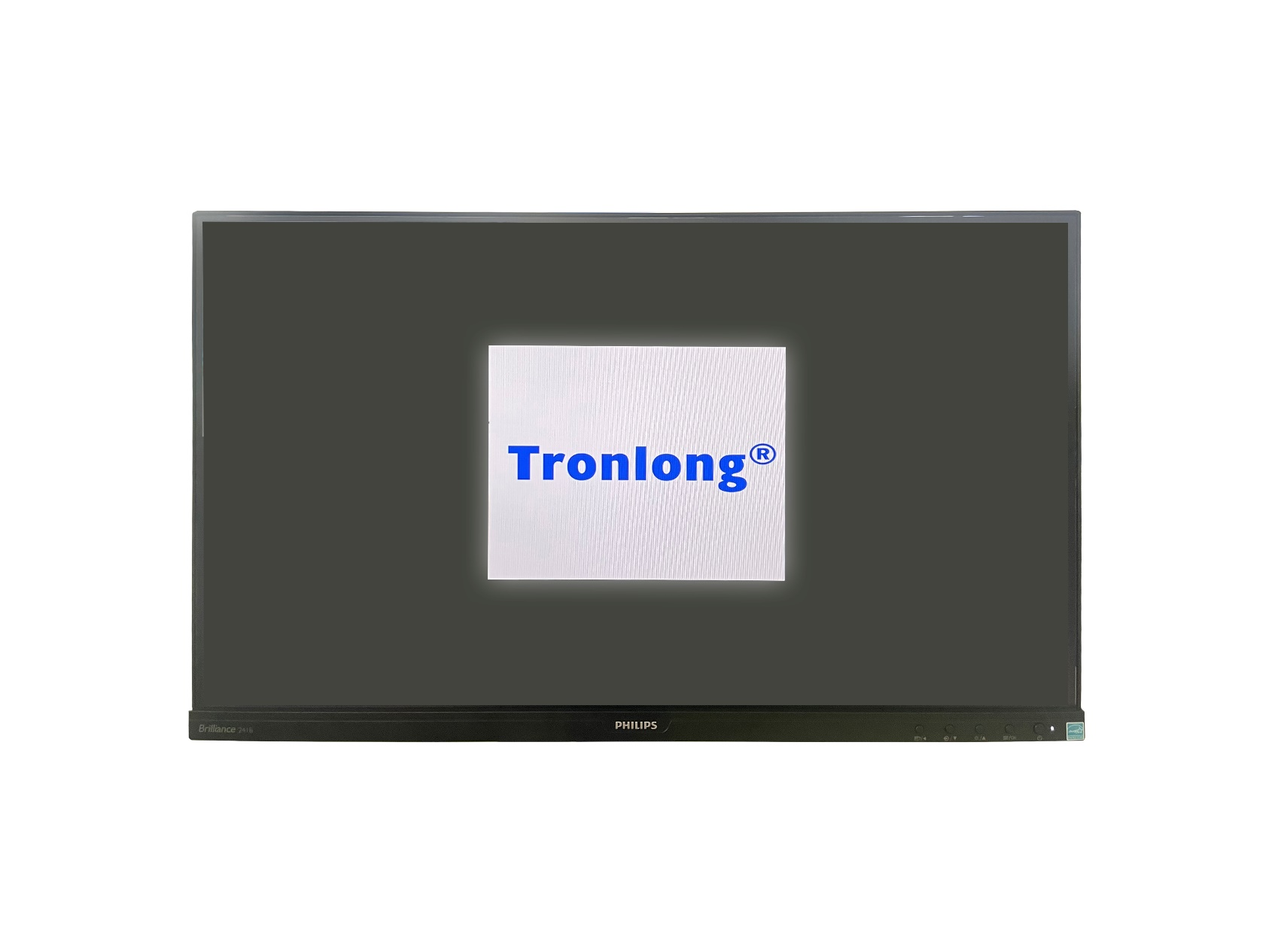

替换完成后，评估板重新上电，系统启动时，HDMI显示器将显示替换后的LOGO图片，如下图所示。

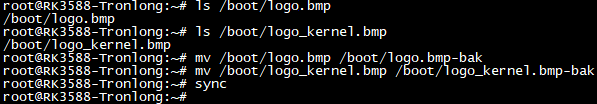

如需关闭LOGO显示，执行如下命令，将文件系统boot目录下logo.bmp、logo_kernel.bmp文件分别命名为logo.bmp-bak、logo_kernel.bmp-bak。完成命名后重新启动评估板，显示屏将不显示LOGO图片。

Tarket# mv /boot/logo.bmp /boot/logo.bmp-bak

Tarket# mv /boot/logo_kernel.bmp /boot/logo_kernel.bmp-bak

Tarket# sync

通过修改U-Boot环境变量替换LOGO图片

请将logo.bmp、logo_kernel.bmp文件拷贝至评估板文件系统任意目录下，本次拷贝至/root目录下。

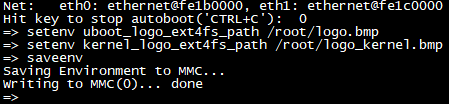

评估板上电启动，在U-Boot倒计时结束之前按下"Ctrl + C"进入U-Boot命令行模式。执行如下命令，设置启动LOGO图片路径，请根据实际图片路径进行设置。

U-Boot# setenv uboot_logo_ext4fs_path /root/logo.bmp

U-Boot# setenv kernel_logo_ext4fs_path /root/logo_kernel.bmp

U-Boot# saveenv

修改完成后，评估板重新上电，系统启动时，HDMI显示器将显示替换后的LOGO图片。

如需还原评估板默认设置，请进入U-Boot命令行模式，然后执行如下命令即可恢复默认环境变量。

U-Boot# env default -fa

U-Boot# saveenv

通过更新系统镜像替换LOGO图片

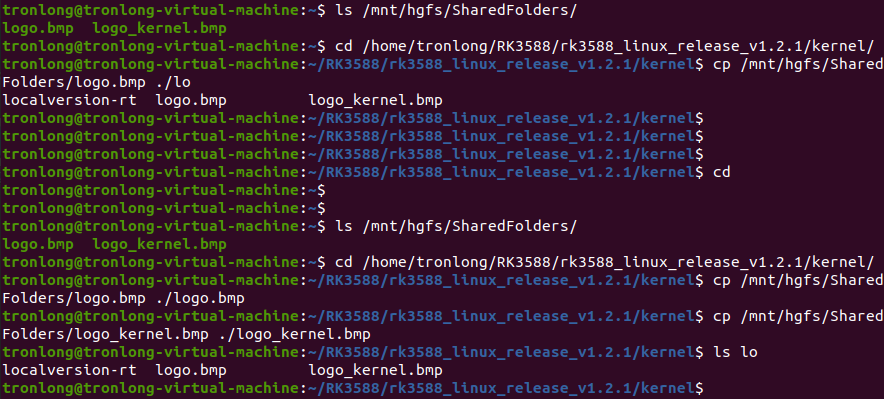

打开Ubuntu，请先参考《Debian系统使用手册》完整编译LinuxSDK，再执行如下命令，替换LinuxSDK对应目录下原来的logo.bmp、logo_kernel.bmp文件。

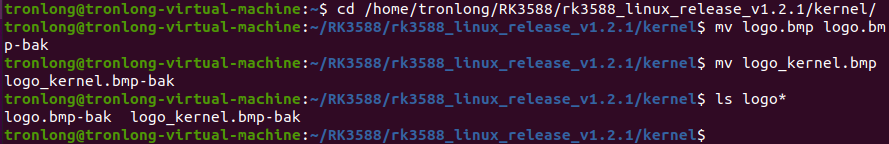

Host# cd /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/kernel/

Host# cp /mnt/hgfs/SharedFolders/logo.bmp ./logo.bmp

Host# cp /mnt/hgfs/SharedFolders/logo_kernel.bmp ./logo_kernel.bmp

替换完成后，请参考《Debian系统使用手册》文档，重新编译生成Debian系统镜像，再参考《系统启动卡制作及系统固化》文档重新制作系统启动卡。制作完成后，将系统启动卡插至评估板Micro SD卡槽，评估板连接HDMI显示屏。评估板上电，系统启动时，HDMI显示器将显示替换后的LOGO图片，如下图所示。
