从概念到认知，HyperMesh 映射网格划分到底是什么？

对 CAE 工程师而言，HyperMesh 是前处理环节的 “高效伙伴”，尤其在网格划分模块表现突出。它凭借强大的几何处理能力，可轻松应对各类复杂模型的简化与修复；再配合精准的网格生成算法，既能大幅缩短网格创建时间，又能严格控制网格畸变率、Aspect Ratio 等关键质量指标，为后续有限元分析筑牢数据基础，是实现高质量网格划分的必备工具。

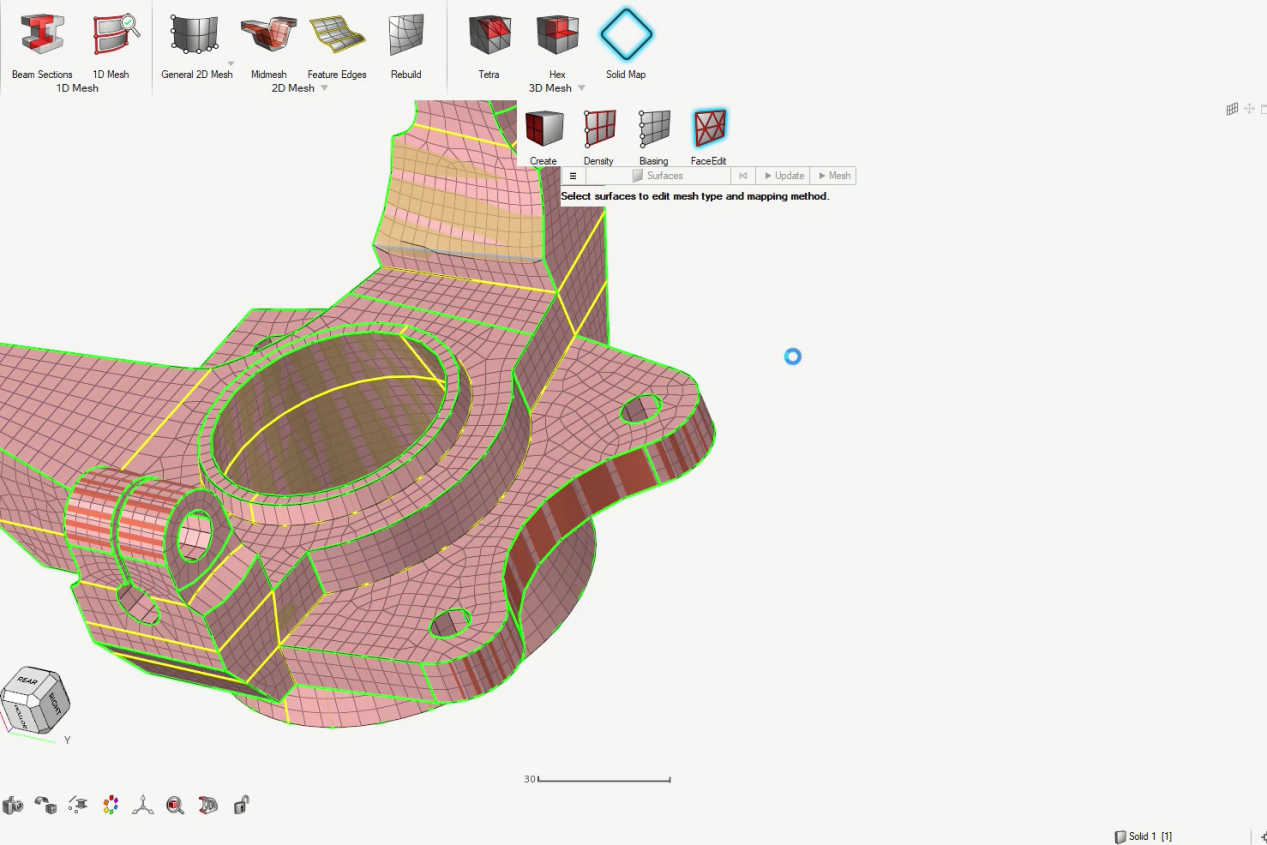

网格划分

在有限元分析中，网格划分质量对求解效率与精度影响重大，映射网格划分是提升六面体单元占比的关键技术。尤其在追求模型用全六面体单元，或尽可能多六面体单元以优化求解表现时，映射网格划分的价值愈发凸显。下面详细解析其核心概念与HyperMesh中映射体判定规则。

一、映射网格划分的核心目标

映射网格划分旨在为模型构建以六面体单元为主的网格体系。理想状态是全六面体单元，实际允许少量棱柱、四面体、金字塔形单元“补缺”，通过最大化六面体单元占比，利用其规整性降低计算复杂度，实现求解效率与精度的双重提升。

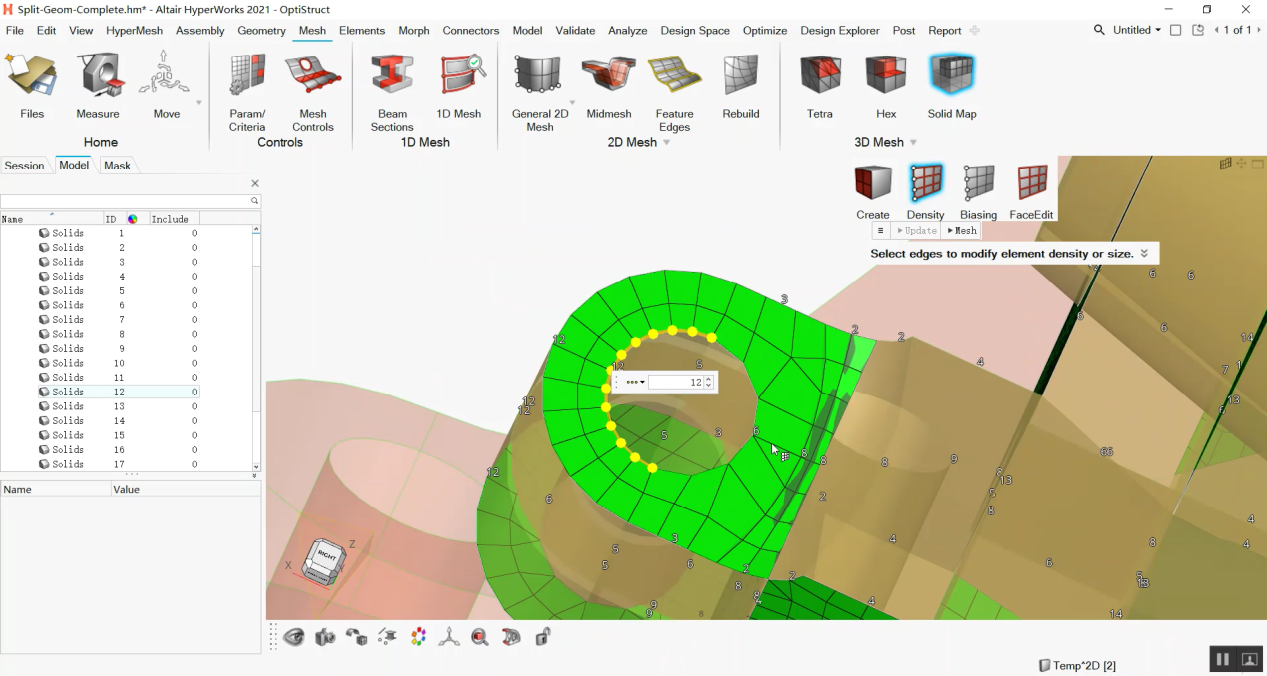

HyperMesh

二、HyperMesh映射网格划分的基础——映射体

映射网格划分的前提，是将几何模型拆解为“映射体”，理解映射体是掌握该技术的关键。

（一）映射体的定义

映射体是一类特殊几何体，可由“源面”沿特定“拉伸路径”生成。简单来说，选定一个平面/曲面（或多个组合）作为源面，让其沿着直线/曲线（路径不能有交叉干扰）拉伸，扫过的空间形成的几何体就是映射体。比如，以圆形面为源面，沿直线拉伸，可生成圆柱体映射体；若源面是复杂曲面，沿曲线路径拉伸，能构造特殊形态的映射体。

（二）HyperMesh映射体的判定条件

HyperMesh对映射体的判定相对灵活，但需满足基础规则：

1. 拉伸路径无干扰：路径是源面拉伸的“轨道”，必须是连续直线/曲线，且路径方向上不能有交叉线。若路径杂乱，源面拉伸会“撞车”，无法形成规则映射体。
2. 源面与目标面规则：源面可单个或多个平面/曲面组合，但目标面只能有一个 。源面负责“起始形态”，目标面限定“终点形态”，保证映射体拉伸过程形态可控，为后续网格划分奠定基础。

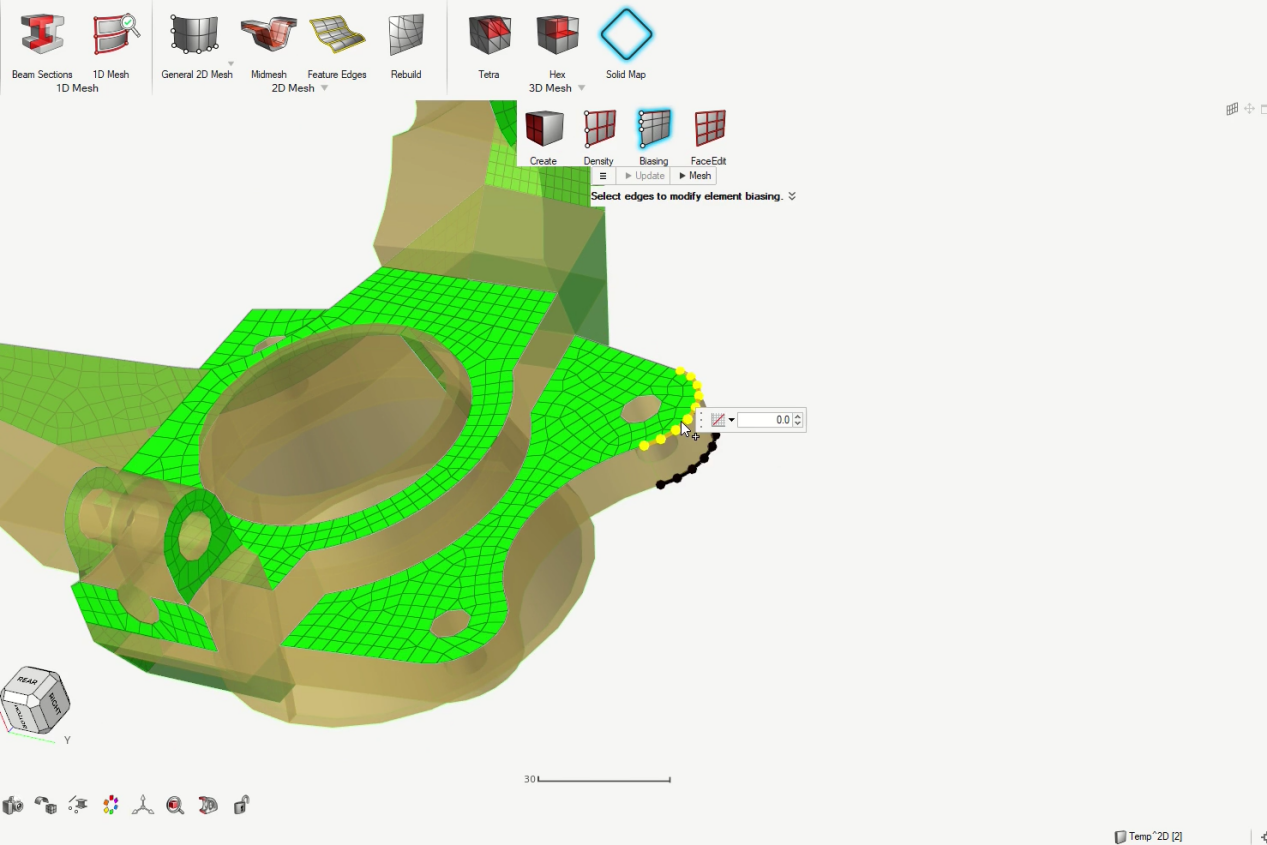

网格划分

1. HyperMesh 进行映射网格划分的核心逻辑，是先将模型拆解为规则映射体。基于这些标准化几何体，软件才能有序推进网格生成工作，为后续构建以六面体单元为核心的高质量网格铺路。而掌握映射体的定义与判定条件，是工程师开启 HyperMesh 映射网格划分功能的 “入门钥匙”，只有做好这一步，才能在有限元分析中精准把控网格质量，充分挖掘高效求解的价值。
