一个问题，两张图看懂三大分布式文件系统：GFS、Ceph、3FS 的愿景、架构与技术取舍

为了回答：

请描述查找 /mnt/icfs/dir01/file.txt的过程。

从零开发分布式文件系统（四):一道经典面试题，深度对比 CephFS 与 3FS 的元数据架构优劣 写8千字解释

为啥 DeepSeek-3FS元数据无状态，CephFS 的 元数据 要搞得这么复杂？ 3千字解释

还是解释不清楚，

• 在压缩到500字

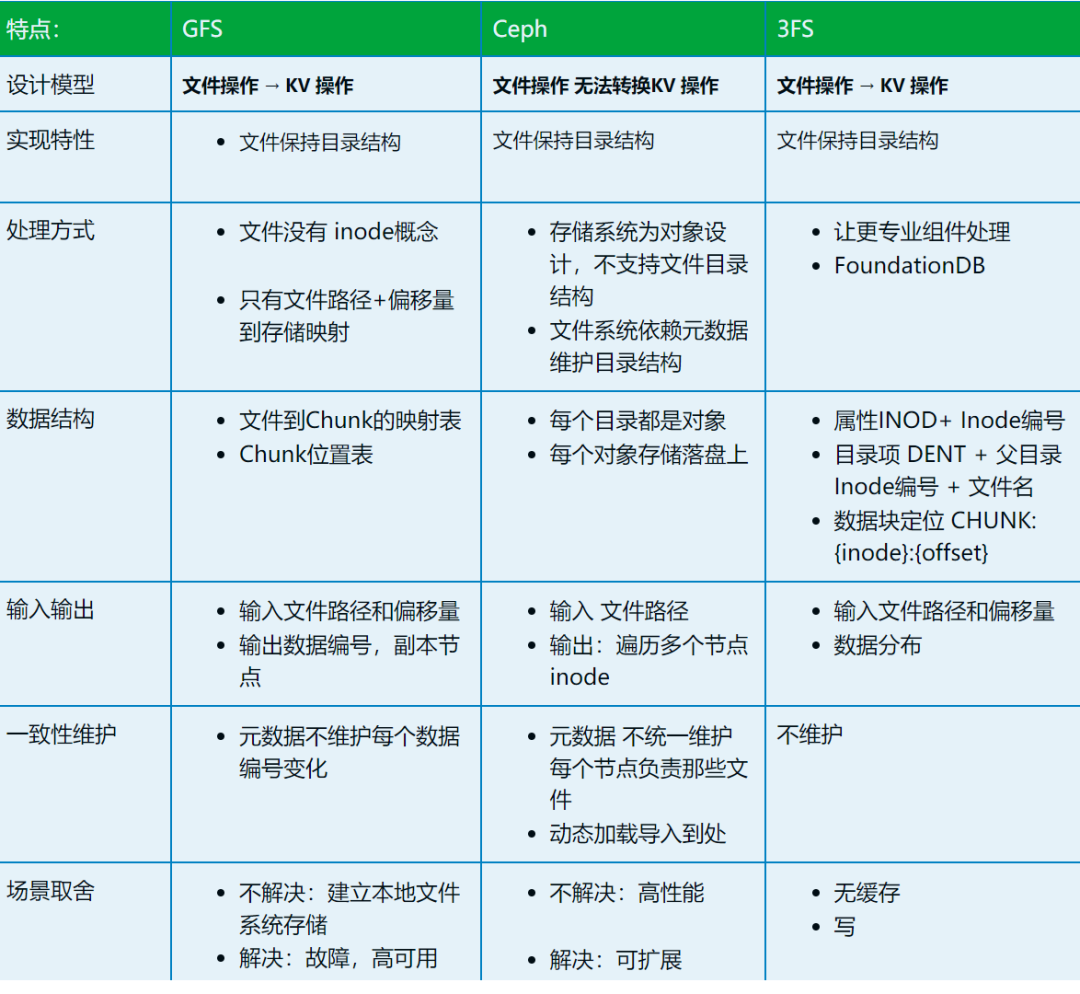

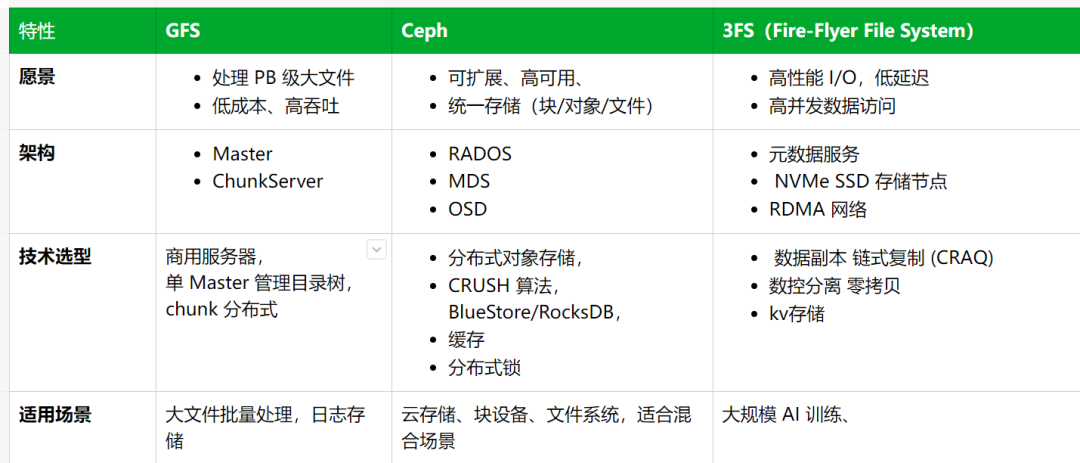

• 一个问题，2个图

森林, 踪迹, 阳光, 森林路径, 小路, 树木, 早晨

一、一个问题，2个图

面试官：看你项目经历有实现过文件系统，请描述查找 /mnt/icfs/dir01/file.txt的过程。

小王：

感谢您的提问。 在描述具体过程之前， 我想使用一次反问权利来澄清一下背景信息，因为这会影响查找的细节。

请问， 这个文件系统的集群规模多大？存储了多少文件？是1个、1亿还是10亿个文件？

因为： 不同的产品有不同愿景， 不同愿景会有不同架构 不同不同架构会不同使用场景 面对同一个问题就会不同处理方式别想太多--只管去面

下面是是回答依据

unsetunset小王回答：GFS查找过程：unsetunset

假设你要读取 GFS 上的文件 /data/weblog.txt，起始位置是第 130 MB 处，流程如下：

• 第一步（偏移 → chunk 索引）： 客户端拿文件路径 /data/weblog.txt 和偏移量 130 MB，计算该偏移属于哪个 chunk。 每个 chunk 是 64 MB，所以：
  • chunk 0：0 – 64 MB
  • chunk 1：64 – 128 MB
  • chunk 2：128 – 192 MB 所以 130 MB 落在 chunk 索引 = 2（第 3 个 chunk，从 0 开始计数）。
• 第二步（向 Master 查询元数据）： 客户端向 Master 发送请求：“文件 /data/weblog.txt 的 chunk 索引 2 的 chunk handle 是什么？副本在哪里？ Master 在内存中查命名空间 + 文件 → chunk 映射 + 副本列表，回应说：
  • chunk handle = xyz123
  • 副本在 ChunkServer A、ChunkServer C、ChunkServer F 上
• 第三步（客户端选择副本 + 读取数据）： 客户端选一个最优副本（例如 A）然后发请求： “给我 chunk handle = xyz123，从这个 chunk 内部偏移 2 MB 开始的数据。” （因为 130 MB − 128 MB = 2 MB） 然后 ChunkServer A 读取对应数据并返回给客户端

大街, 树木, 小路, 阳光, 此刻, 林地, 森林, 踪迹, 森林路径

unsetunset小王回答： Ceph 文件查找过程unsetunset

1. 起点：连接根目录

客户端首先连接到一个已知的 MDS。

• 该 MDS 可能就是根目录 / 的权威 MDS，也可能不是。
• 根目录的权威 MDS 通常是预先确定的 MDS0。

1. 逐级遍历路径

沿路径 /mnt/icfs/dir01/file.txt 逐级查找：

1. 接收客户端请求的 接收 MDS 检查第一级目录 mnt 的权威 MDS。
2. 如果 mnt 的权威 MDS 是自己，则直接查询本地元数据缓存。
3. 如果不是，则将请求 转发 给正确的权威 MDS（例如 MDS-2）。
4. MDS-2 解析其下目录 icfs 的目录项，并判断其权威 MDS。
5. 逐级重复该过程，直到找到最终文件 file.txt 的 inode。

返回结果

• 找到 inode 后，信息沿原路返回客户端。
• 客户端获得 inode 后，直接与 OSD（对象存储守护进程）交互，完成文件数据的读写。

unsetunset3FS 文件访问流程unsetunset

1. 路径解析

• 客户端根据文件路径（如 /mnt/icfs/dir01/file.txt）向 元数据服务（MDS） 请求文件信息。
• MDS 解析路径，找到对应的 inode。

2. inode → chunk 列表

• inode 中记录了文件的逻辑数据块（chunk）列表。
• 每个 chunk 对应一个 链（Chain），用于存储多个副本。

3. chunk → 链/链表

• 每个 chunk 会被放到一个 链链表（Chain List） 上，链上包含多个存储目标（Storage Target）。
• 链表可区分不同的业务场景，如在线服务或离线批处理。

4. 客户端访问链节点

• 写操作：数据写入链头节点 → 沿链传播 → 链尾确认完成。
• 读操作：客户端从链上任意节点读取数据 → 返回数据给客户端。

二、GFS

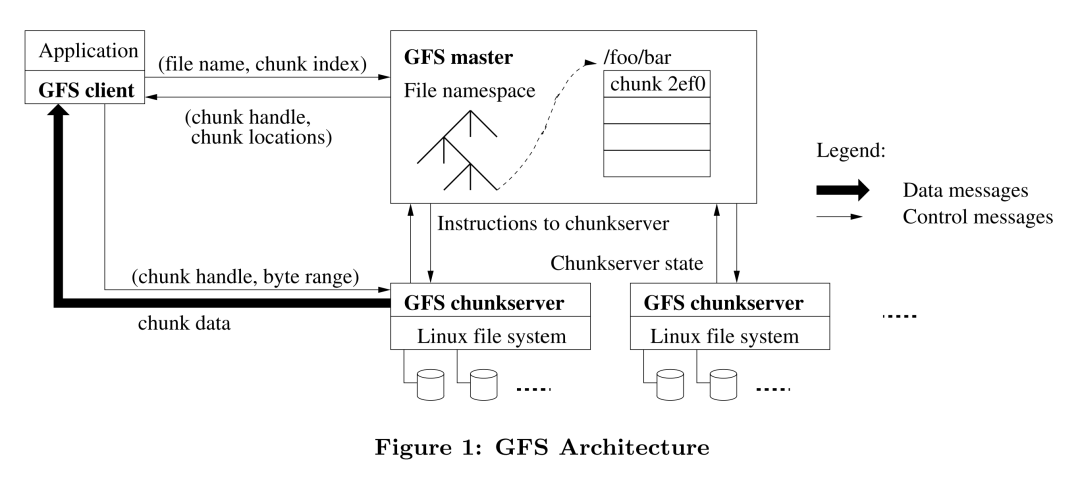

GFS

GFS

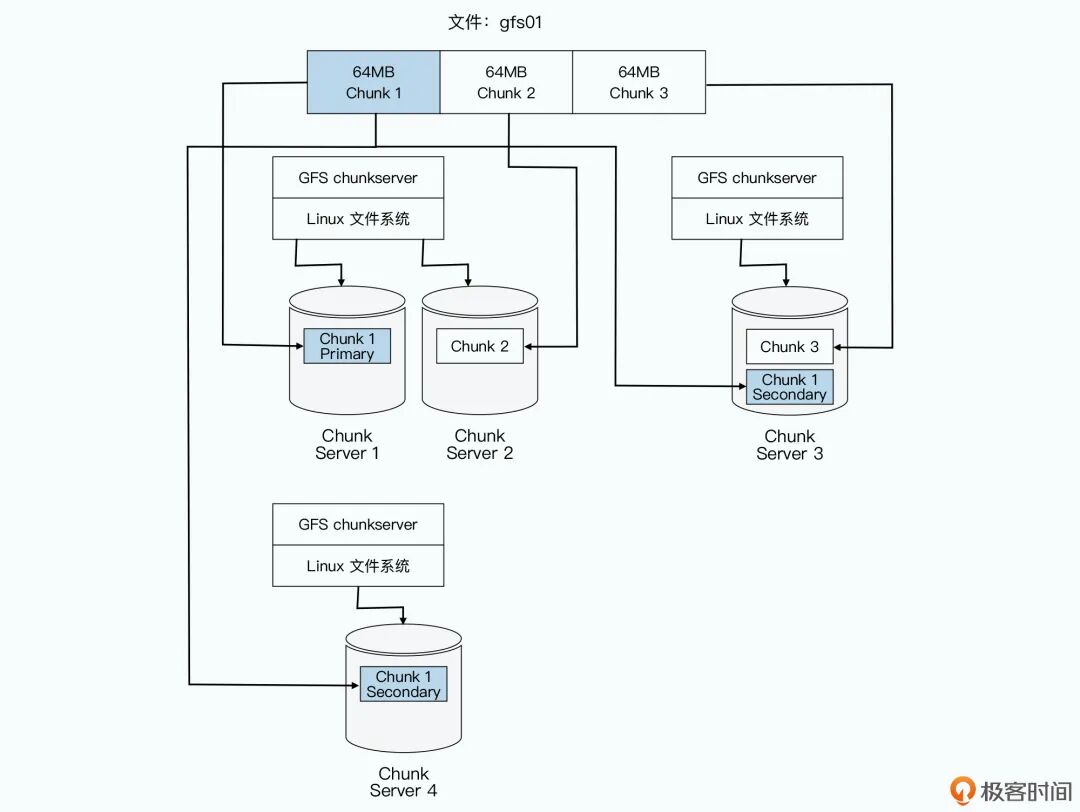

数据存储服务chunkserver

数据存储服务chunkserver

• 每个 chunk 都会存上整整三份副本（replica）。其中一份是主数据（primary），两份是副数据（secondary）
• GFS存储建立普通文件系统之上EXT4满足大文件存储，内部文件没有indoe概念只有全局编号
• GFS不满足全部文件语义操作

元数据服务

元数据服务

• 客户端会发出两部分信息，一个是文件名，另一个则是要读取哪一段数据，也就是读取文件的 offset 及 length 当做key ，value 数据存储位置
• 类似块存储概念

unsetunset1.1 输入 文件路径+偏移量 返回什么？unsetunset

假设与前置设定

• 假设 chunk 大小 = 64 MB（在 GFS 中常用值）
• 假设文件路径 /data/logs/app.log，该文件在 Master 的元数据中对应若干 chunk
• 假设这个文件在内部被分割成多个 chunk，chunk index 从 0 开始编号
• 假设该文件最少有 3 个 chunk：chunk 0, chunk 1, chunk 2
• 假设当前客户端请求的偏移量（byte offset）是 100 MB 处（即偏移量 = 100 * 2^20 字节 ≈ 104857600 字节）
• 假设副本数 = 3（GFS 默认一般是 3 份副本）
• 假设 Master 内存中有如下映射（示意）：

• “CSx” 表示某个 chunkserver 节点（例如机器标识符）

输入

• 文件路径：/data/logs/app.log
• 偏移量：100 MB （即字节偏移量大致 be 100 × 2^20 = 104,857,600 bytes）

计算 chunk index

1. 客户端／GFS 客户端库会先把偏移量映射到文件的哪一个 chunk。
   • chunk 0：范围第 0 ~ 63,999,999 字节
   • chunk 1：范围第 64,000,000 ~ 127,999,999 字节
   • chunk 2：范围第 128,000,000 ~ 191,999,999 字节
2. 100 MB 落在 chunk 1 的区间（因为 64 MB ≤ 100 MB < 128 MB） → 所以 chunk index = 1

客户端因此知道要访问这个文件的第 1 块。

向 Master 请求元数据

客户端向 Master 发送请求，请求内容可能包含：

• 文件路径 /data/logs/app.log
• chunk index = 1

Master 接收到这个请求后：

• 在命名空间结构中确认 /data/logs/app.log 存在
• 在内部的文件→chunk 映射表里查这条映射：对于该文件，第 1 块对应 chunk handle = H1
• 查副本位置信息：该 chunk 的副本存在哪些 chunkservers？查询得出 CS2、CS4、CS5
• Master 将这条响应返回给客户端

输出（Master 返回给客户端）

Master 的返回结果会包含：

• chunk handle = H1
• 副本列表 = [ CS2, CS4, CS5 ]

客户端选取副本 / 发起读取请求

客户端从副本列表 [ CS2, CS4, CS5 ] 中选择一个（例如离自己最近、网络延迟低、负载低的 CS4）：

• 客户端向 CS4 发送读取请求，内容包括：  - chunk handle = H1  - 偏移量在该 chunk 内部的偏

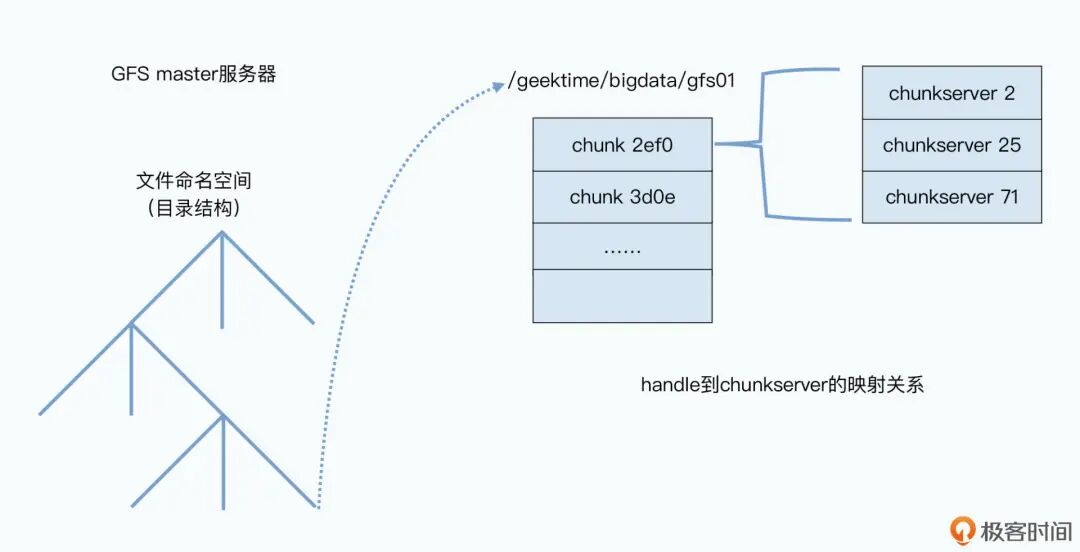

unsetunset1.2 GFS 没有文件inode每个如何表示tree结构unsetunset

GFS的元数据与“树”结构

虽然GFS没有inode，但它同样需要管理文件和目录，形成树状结构。

• 元数据的三大支柱：Master节点主要管理三类元信息：

1. 命名空间（Namespace）：这就是GFS的“目录树”，它是一个逻辑结构，记录了所有的文件和目录路径，例如 /data/weblog.txt。
2. 文件到块的映射：记录每个文件具体由哪些数据块（Chunk）组成。Master会为每个Chunk分配一个全局唯一的64位标识符，称为 Chunk Handle。
3. 块的位置信息：记录每个Chunk副本存储在哪些ChunkServer上。值得注意的是，这部分信息Master并不持久化存储，而是通过ChunkServer定期上报的心跳信息来动态获取和更新。

unsetunset1.3 GFS使用场景unsetunset

• GFS论文是2003年的数据：
  • 当时典型机器是 1 GHz CPU、几十 MB/s 磁盘带宽。
  • 网络一般是 100 Mbps 或 1 Gbps，不是现代高速 100G。
• 表格里的吞吐量（10 MB/s 单客户端读）在当时已经算不错了。
• 所以绝对值与现代硬件带宽不可比，不是设计瓶颈，而是时代限制

GFS 的愿景

• 用廉价的商用服务器组成集群，处理 PB 级别 / 大规模数据。
• 重点是 高吞吐量 和 _容错性_。例如，顺序读写要很快，节点故障要能自动恢复，副本机制容忍硬件故障。

GFS 的适用场景

• 大数据分析、日志存储、搜索索引构建。这类场景写入很多、追加写入常见、顺序读取多。
• 批量处理任务比交互式任务多。例如 MapReduce 作业、数据聚合、批日志处理等。

GFS 的局限性 /取舍

• 随机读写性能较差：对小文件频繁读取、修改会导致效率低，因为每次访问都要请求 Master 获取元数据，且 Chunk 大小较大，浪费 I/O。
• 小文件开销高：很多元数据（命名空间、文件→Chunk 映射、权限等）都要由 Master 管理。小文件多会占大量元数据，Master 内存压力、管理复杂性都增大。
• POSIX 语义支持不完全：GFS 不严格支持所有 POSIX 特性（例如文件锁定、原子 rename、读写一致性等方面有放宽）
• Master 的单点：Master 节点集中管理元数据，是潜在瓶颈 /单点故障（尽管设计中有日志 /重启 /副本机制，但原始 GFS 中 Master 是关键且风险点） [

二、Ceph

unsetunset2.1 先看一组数据unsetunset

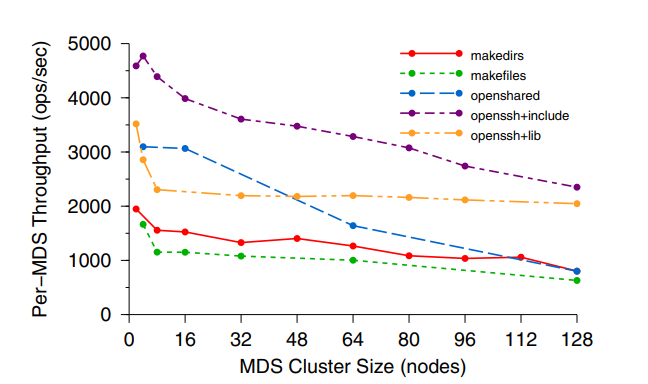

节点数量与性能

节点数量与性能

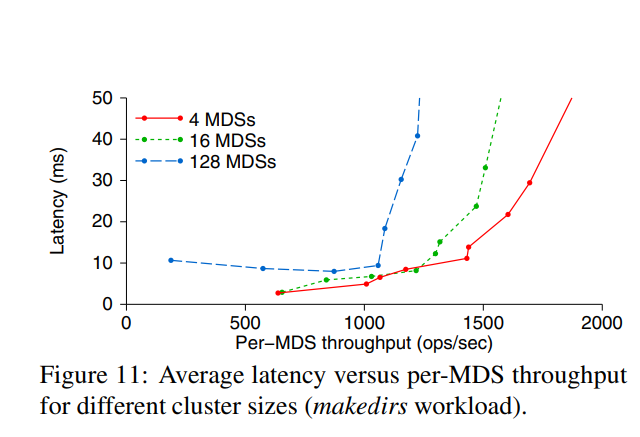

延迟与吞吐量

延迟与吞吐量

• Ceph：愿景是 统一存储系统（块、文件、对象），
• 强调 可扩展、高可用、分布式一致性。 这里并没有性能
• 去中心化元数据管理（CRUSH 算法定位对象），MDS 只负责目录树。

MDS节点个数超过128个，单节点性能急速下降，性能延迟增加

• 小集群（1-8 节点）
  • MDS 吞吐非常高，尤其是 openssh+include（>4000 ops/s），openshared 和 openssh+lib 也在 2000-3000 ops/s。
  • 单节点 MDS 可承载大量操作，因为并发冲突和分布式协调开销很小。
• 中等规模（16-64 节点）
  • 吞吐开始下降，每个 MDS 处理的 ops/s 逐渐降低。
  • 说明随着 MDS 集群增大，跨节点协调、锁争用、元数据分布开销增加。
• 大集群（64-128 节点）
  • openssh+include 保持最高吞吐
  • makefiles 最低（<1000 ops/s），说明创建小文件操作对 MDS 压力大。
  • 每个 MDS 吞吐继续下降到 ~500-2500 ops/s 不等。
  • 大规模集群下，负载分散，单 MDS 吞吐下降，但整体集群总吞吐可能仍高。
  • 不同操作差异明显：

1️⃣ 愿景

• 大规模、可扩展、高可靠统一存储（对象、块、文件）。
• 去中心化，自动平衡和故障恢复。

2️⃣ 架构

• RADOS：核心对象存储，CRUSH 算法决定数据分布。
• OSD：存储数据和副本。
• MON：集群状态监控。
• MDS：CephFS 的元数据管理。
• RBD / CephFS：块存储 / 文件系统接口。

3️⃣ 使用场景

• 云平台 VM 虚拟磁盘
• 大数据 / AI 数据存储
• 企业文件共享 / NAS
• 长期备份与归档

4️⃣ 技术选择亮点

• 存储方式：对象为主，块和文件为接口
• 可靠性：副本或纠删码
• 性能优化：BlueStore + 客户端直连 OSD
• 元数据管理：RocksDB + MDS 单线程

unsetunset2.2 元数据节点单线，无锁冲突，为什么性能还是这么慢unsetunset

问：ceph元数据单节点性能为么这么慢？不是因为单线慢了，更维护一致性

回答：ceph 设计目标可扩展，非低延迟，

底层数据对象存储（块存储），通过crush算法完全去中心化，

然后增加文件系统这个功能后，底层数据对象存储根本不负责解决这个事情，

不提供kv查询，

元数据节点承担 维护目录树，一致性责任

例如节点重启时候， 为了减少对存储池查询， 通过不同元数据节点协商 动态加载整个目录树， 分布式锁 缓存一致性

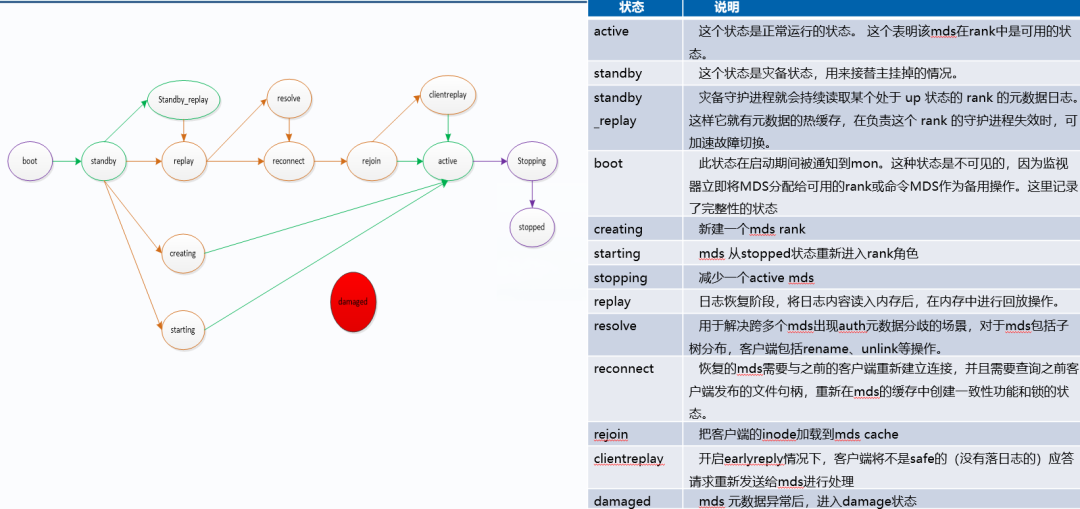

mds状态

mds状态

为什么慢

• 文件元数据比 KV 重：路径解析、权限校验、目录更新、link/count、目录遍历等多步逻辑，远比简单的 get/set 多 I/O 与 CPU 步骤。
• 元数据写入要多次同步：修改通常要写 RocksDB/WAL、同步到 BlueStore/RADOS，产生写放大和 fsync 延迟。
• 后端延迟：RocksDB compaction、磁盘（尤其是非 NVMe）延迟、网络往返都会拉长一次元数据操作的时延。
• 大量小文件/随机操作：每个操作都得走 MDS，无法批处理，容易把 MDS 压垮。
• 热点不均衡：少数热目录会集中在同一个 MDS 上，造成单点饱和。
• 客户端缓存/lease 失效：缓存未命中或需要回退/验证，会增加额外交互。
• 跨 MDS 协调成本：当目录被拆分到多个 MDS 时，跨子树操作需要分布式协调/锁，短期内会变慢。
• 后台任务影响：compaction、rebalancing、GC、快照合并等会占用 I/O/CPU，抬高延迟。

2.3 架构原因

三. 3FS（Fire-Flyer File System）

unsetunset3.1 测试数据unsetunset

unsetunset3.2 关键点unsetunset

unsetunset🔹 技术愿景unsetunset

• 面向 AI 训练与推理、高性能计算（HPC）场景。
• 提供 高吞吐、低延迟、可扩展 的分布式文件系统。
• 支持海量小文件与大文件，兼顾强一致性与文件系统语义。

unsetunset🏗 架构设计unsetunset

核心组件（全部通过 RDMA 互连）：

1. Cluster Manager（集群管理器）
   • 管理集群成员、配置分发、主备切换。
   • 配置存储在可靠 KV 存储（如 FoundationDB/ZooKeeper/etcd）。
2. Metadata Service（元数据服务）
   • 处理文件系统操作：open、create、rename 等。
   • 无状态，元数据存储在事务性 KV 存储（FoundationDB）。
3. Storage Service（存储服务）
   • 管理本地 SSD，提供 chunk 存储。
   • 使用 Chain Replication with Apportioned Queries (CRAQ) 实现强一致性。
   • 文件拆分成 chunk，跨多 SSD 链式复制。
4. Client（客户端）
   • FUSE 客户端：易用，兼容多数应用。
   • Native 客户端：支持异步零拷贝 I/O，提高性能。
   • 客户端可直接计算 chunk ID 与链表，减少元数据依赖。

unsetunset⚙️ 技术选型unsetunset

• 网络：RDMA（InfiniBand / RoCE）低延迟高带宽。
• 存储：本地 SSD，链式复制，支持高并发访问。
• 元数据管理：FoundationDB，事务性 KV 存储，Serializable Snapshot Isolation。
• 文件系统接口：
  • 支持原子目录操作、符号/硬链接。
  • 保持 POSIX 文件接口，便于现有应用迁移。
• 优化：
  • 异步零拷贝 API（类似 io_uring）。
  • Chunk 物理存储分配池 + Copy-on-write 元数据更新。
  • 大文件 stripe，按目录可配置链表、chunk/stripe 尺寸。
  • 恢复过程最小化对正常 I/O 的干扰。
  • FUSE 对小随机读性能有限，native 客户端解决。

unsetunset数据放置与复制unsetunset

• Chunk 存储
  • 文件分块，跨多个链复制。
  • 写入：head → tail；读取：任意 replica。
  • CRAQ 协议优化读密集型 workload。

链式复制 (Chain Replication) 与 CRAQ

这是一种强一致性的复制协议。

链式复制(Chain Replication)

写入只能将请求发送至head节点，写入流程：

• 写入路径（head → tail）： 所有写入请求都必须发送到链的头部（Head），然后由头部依次同步到链中的下一个副本，直到传递到尾部（Tail）。尾部确认后，才代表整个写入成功。这确保了所有副本都以相同的顺序接收数据，保证了强一致性。
• 读取路径（任意副本）： 读取请求可以发送到链上的任何一个副本。这极大地扩展了读取吞吐量，因为读流量可以被均匀分摊到所有副本上，而不用像主从复制那样只从主副本读取。
• CRAQ优化： 这是对基础链式复制的改进。它允许链上所有副本都处理读请求，但副本之间通过版本号等机制来协调，确保读取到的总是已提交的最新数据，从而在保持强一致性的同时获得了极高的读性能。
