大语言模型重塑电子设计自动化EDA：从代码生成到自主智能体

半导体产业正站在一个复杂而关键的十字路口。一方面，摩尔定律的物理极限日益逼近，芯片设计的复杂性以指数级增长，系统级芯片（SoC）的晶体管数量已达千亿级别，设计、验证和物理实现的挑战空前巨大。另一方面，人工智能、高性能计算、物联网等需求的爆发，对芯片的性能、功耗和面积（PPA）提出了更为苛刻的要求。传统的EDA工具和设计方法论虽然在过去数十年中支撑了产业的飞速发展，但其高度依赖工程师专业知识、设计周期漫长、迭代成本高昂的特点，已逐渐成为创新的瓶颈。

在这一背景下，大语言模型（LLM）的崛起，为打破EDA领域的困境提供了一股革命性的力量。LLM最初以其在自然语言处理（NLP）领域的卓越表现闻名于世，但其深层次的模式识别、逻辑推理和内容生成能力，使其具备了理解和操作复杂形式化语言（如硬件描述语言）和工程工作流的潜力。将LLM应用于EDA，不仅仅是引入一种新的自动化工具，更是一场设计范式的深刻变革——它预示着芯片设计将从“人与工具交互”的时代，迈向“人通过自然语言与智能体协作”的全新纪令。

本文基于杜克大学最新的论文内容（该论文全文可以从“走向未来”【https://t.zsxq.com/xpWzq】知识星球中获取），深入剖析LLM在EDA全流程中的渗透路径、核心技术驱动力、产业化面临的挑战，并对未来的技术和市场趋势进行前瞻性预判。我们将探讨LLM如何从一个代码“补全器”，逐步演进为一个能够进行自主规划、调试和优化的设计“智能体”，并最终重塑整个芯片设计行业的生态格局。

一、 大模型在EDA全流程中的渗透与应用

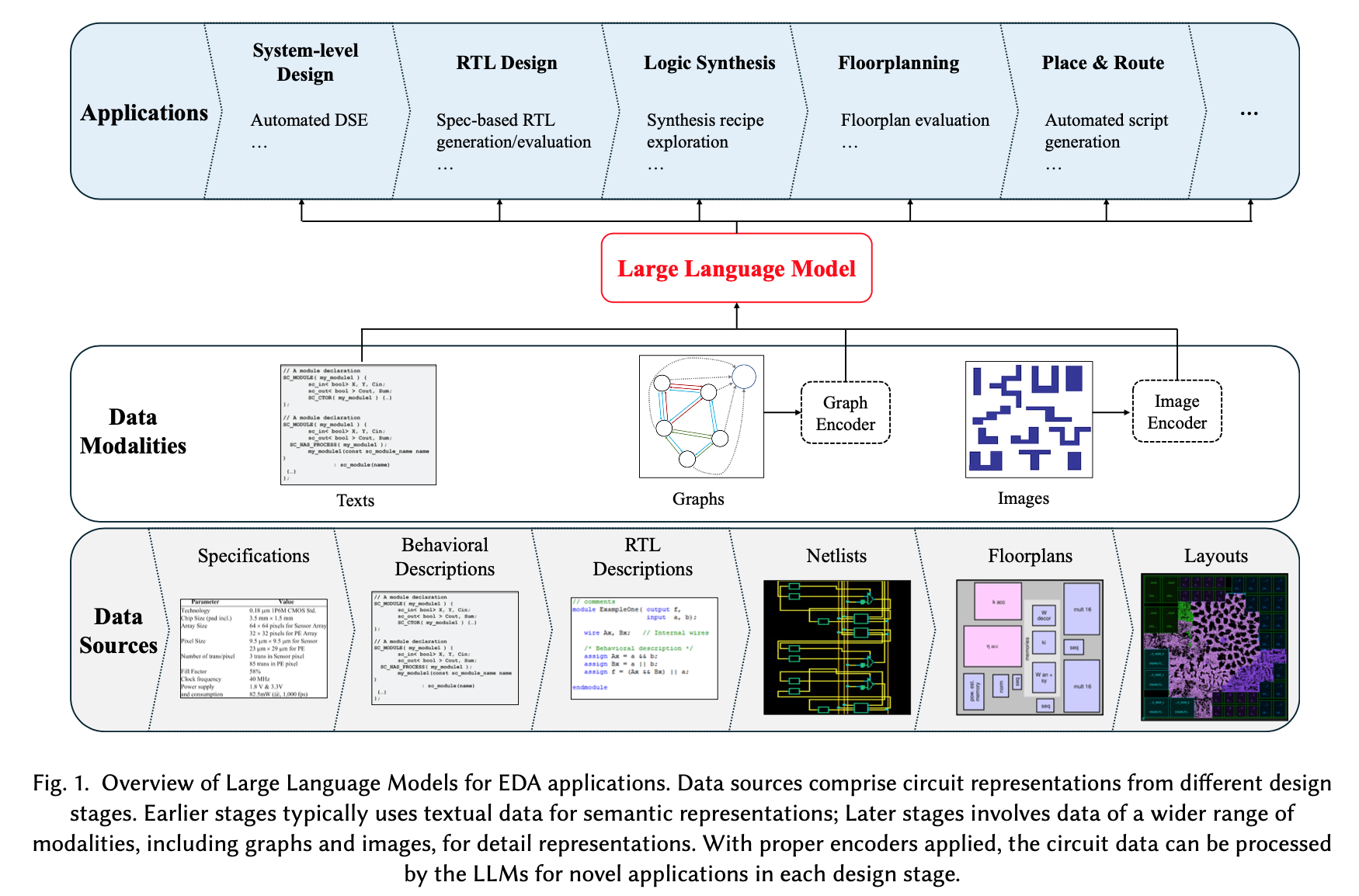

LLM对EDA的改造并非单点突破，而是沿着芯片设计从前到后的完整流程，呈现出全面渗透的态势。从系统级的高层构想到物理层的具体实现，LLM在不同阶段扮演着不同的角色，解决着各自的核心痛点。

1.1 系统级设计：从抽象规格到架构的意图驱动生成

系统级设计是芯片开发的起点，它将模糊的产品需求转化为明确的硬件架构和软硬件划分方案。这个阶段高度依赖资深架构师的经验和创造力。LLM的介入，旨在将这种隐性的专家知识显性化、规模化。

研究表明，通过自然语言指令，LLM能够直接参与设计规格的生成、审查和转换。例如，Chip-Chat项目展示了设计者与ChatGPT-4通过对话式交互，从零开始完成一个微处理器从顶层规格到组件级定义的整个过程。这种方式极大地降低了系统设计的门槛，加速了从概念到架构的收敛过程。

更进一步，在软硬件协同设计，特别是面向特定领域（如AI加速器）的设计空间探索（DSE）中，LLM展现出惊人的效率。LCDA框架利用LLM进行计算内存（CIM）DNN加速器的协同设计，通过模型的先验知识智能地选择设计属性，避免了传统优化算法的“冷启动”问题，实现了高达25倍的加速。这标志着LLM不再仅仅是语言翻译器，而是成为了一个具备领域知识的“优化引擎”，能够理解性能、功耗等高级约束，并提出有效的架构方案。

深度洞察：LLM在系统级设计的核心价值在于“意图捕获与转化”。它将设计的焦点从繁琐的文档编写和参数调整，转移到对产品需求的精确描述上。这不仅是效率的提升，更是设计民主化的开端，使得更多有创意的想法能够快速转化为可行的硬件蓝图。

1.2 RTL设计：从辅助编码到自主调试的智能体演进

寄存器传输级（RTL）设计是连接系统抽象和物理实现的桥梁，也是目前LLM在EDA领域应用最广泛、技术演进最快的环节。其发展路径清晰地体现了LLM从“工具”到“智能体”的演进。

第一阶段：基于提示工程的辅助生成。早期的应用主要利用商业LLM（如GPT-3.5/4）强大的零样本或少样本学习能力，通过精心设计的提示词（Prompt）生成Verilog或VHDL代码。ChipGPT等框架通过构建提示管理器和输出管理器，实现了在不重新训练模型的情况下，从自然语言规格生成硬件逻辑。这一阶段的LLM扮演的是一个高级“代码助手”。

第二阶段：基于领域适应的性能优化。研究者很快发现，通用LLM在处理HDL的语法细节、并行性以及时序逻辑时存在局限。为此，领域适应微调（Supervised Fine-Tuning, SFT）成为主流。RTLCoder通过构建高质量的Verilog数据集并对开源模型（如Mistral-7B）进行微调，其性能超越了未微调的GPT-3.5。BetterV则更进一步，采用生成式判别器来引导token生成，控制模型产出更高质量的代码。这一阶段，LLM被塑造成了特定领域的“专家”，其代码生成的正确性和质量得到显著提升。

第三阶段：基于自主智能体的迭代式开发。这是当前最前沿的方向。LLM不再是一次性生成代码，而是被构建成一个能够与外部工具（如编译器、仿真器）交互、并根据反馈进行自我修正的自主智能体（Autonomous Agent）。RTLFixer利用检索增强生成（RAG）和ReAct框架，让LLM读取编译器的错误报告，查询知识库，然后自主修复语法错误。VerilogCoder则更进一步，设计了基于抽象语法树（AST）的波形追踪工具，使LLM能够定位并修复功能性错误。其在GPT-4 Turbo上的通过率高达94.2%，远超单纯的代码生成。

深度洞察：RTL设计领域的实践揭示了LLM在工程应用中的成熟路径。从简单的代码生成到复杂的自主调试，其核心是构建一个“感知-规划-行动-反馈”的闭环。智能体框架的引入，是LLM从处理“静态代码”到驾驭“动态开发流程”的关键一步，使其真正具备了解决复杂工程问题的能力。

1.3 逻辑综合与物理设计：自动化脚本与知识管理

逻辑综合与物理设计是将RTL代码转化为物理版图的关键后端流程，高度依赖于Synopsys、Cadence等公司的复杂EDA工具链。LLM在此阶段的价值主要体现在两个方面：

1. 自动化脚本生成：后端流程通常需要工程师编写大量的Tcl等脚本来驱动EDA工具。ChatEDA和ChipNemo等项目展示了LLM作为一种“自然语言接口”，可以理解工程师的指令（例如，“请对这个模块进行功耗优化”），并自动生成相应的EDA工具脚本。这极大地降低了工具的使用门槛，提高了工程师的工作效率。
2. 文档问答与知识检索：EDA工具的文档浩如烟海，查找特定命令或解决特定问题非常耗时。基于RAG技术的问答系统，如OpenROAD-Assistant和RAG-EDA，通过对EDA文档进行向量化索引，使LLM能够快速、准确地回答工程师的技术问题，成为了一个永不疲倦的“专家支持系统”。

深度洞察：在后端设计中，LLM的核心角色是“智能交互中介”。它在人类设计师与复杂的EDA工具之间建立了一座桥梁，一方面将人的自然语言意图翻译成机器可执行的脚本，另一方面将机器的文档和知识库以易于理解的方式呈现给人。这本质上是对设计工作流的“降噪”和“增效”。

1.4 模拟电路设计：捕获专家经验的艺术

模拟电路设计因其高度依赖经验、存在大量非理想效应，常被视为一门“艺术”。LLM的引入，为量化和传承这种专家经验提供了可能。在拓扑选择阶段，DocEDA利用LLM和计算机视觉技术从技术文档中提取电路拓扑、参数和版图，构建知识库，辅助工程师进行决策。在参数优化阶段，ADO-LLM将LLM的领域知识与贝叶斯优化相结合，指导搜索过程，提升优化效率。

深度洞察：模拟电路设计是检验LLM能否理解深层物理约束和设计权衡的试金石。在这里，LLM的价值在于“知识的捕获与推理”，它通过学习大量成功的设计案例，内化了模拟设计的“直觉”，并将其应用于新的设计问题中，有望将这一高度依赖个人技艺的领域推向更自动化的未来。

二、 核心方法论与技术驱动力

LLM在EDA领域的成功应用，离不开底层模型架构、定制化技术和数据表示方法的协同进化。理解这些核心驱动力，是把握其未来发展方向的关键。

2.1 模型选择与架构：开源与闭源的博弈

当前，应用于EDA的LLM主要分为两大阵营：以GPT-4为代表的闭源商业模型，和以LLaMA、Mistral、CodeGen为代表的开源模型。

• 闭源模型（如GPT-4）：在通用逻辑推理、遵循复杂指令和作为智能体核心方面表现出强大的能力。尤其在需要复杂任务规划和工具调用的自主智能体框架（如VerilogCoder）中，GPT-4系列目前仍是首选。其优势在于强大的基础能力和“涌现”出的高级智能。
• 开源模型：为领域定制化提供了灵活性和成本效益。通过在特定的EDA数据集上进行微调，中等规模的开源模型（7B-70B参数）可以在特定任务（如Verilog代码生成）上达到甚至超过通用闭源模型的性能。这使得企业可以在保护自身数据和IP的同时，构建高度专业化的模型。

从架构上看，当前主流的生成式LLM多采用Decoder-only（如GPT和LLaMA系列）或PrefixLM（如CodeGen）架构。这些架构擅长根据上文生成下文，天然适合代码生成、脚本编写等任务。

深度洞察：EDA领域的模型选择呈现出一种“分层化”趋势。顶层的、需要复杂推理的自主智能体“大脑”，可能继续由最先进的闭源大模型主导。而底层的、执行具体任务的“专家”模型，将越来越多地由经过领域数据微调的开源模型担任。未来的最佳实践很可能是这两种模型的混合使用。

2.2 领域定制化技术：从提示到智能体的能力阶梯

如何将通用LLM的能力聚焦于EDA这个专业领域，是所有应用成功的核心。其技术路径呈现出一个清晰的能力阶梯：

1. 提示工程（Prompt Engineering）：成本最低，见效最快的方式。通过设计精巧的情境学习（In-Context Learning），可以引导模型完成特定任务。但其能力上限受限于模型预训练知识和上下文窗口长度。
2. 检索增强生成（RAG）：通过外挂知识库，为LLM提供实时、准确的领域信息，有效解决知识过时和“幻觉”问题。在EDA文档问答等知识密集型场景中效果显著。对于希望系统性掌握这一关键技术的从业者而言，深入理解其背后原理与最佳实践至关重要。在此，我们特别推荐资深人工智能专家王文广老师的力作灯塔书《知识增强大模型》。该书第四章“检索增强生成”对RAG的原理、通用流程、效果优化及系统构建（如使用Dify框架）进行了全面而深刻的阐述，为在EDA领域构建高效、可靠的文档问答和知识检索系统提供了极具价值的实践指南。
3. 监督微调（SFT）：通过在高质量的“指令-回答”数据对上训练，将领域知识“注入”模型参数中。这是提升模型在特定任务（如RTL生成）上专业能力最直接有效的方法。
4. 自主智能体框架：最高级的定制化形式。它不改变模型本身，而是构建一个工作流，让模型学会使用外部工具、从环境中获取反馈并进行迭代优化。这是从“生成内容”到“解决问题”的质变。

深度洞察：这些定制化技术并非相互排斥，而是可以组合使用的“工具箱”。未来的高级EDA-LLM应用，很可能会是一个集成了RAG（提供实时知识）、SFT（内化领域专长）和智能体框架（执行复杂任务）的复合系统。

2.3 多模态融合的黎明：超越文本的限制

目前的LLM应用绝大多数局限于文本数据（如HDL代码、Tcl脚本、自然语言文档）。然而，芯片设计本身是一个多模态的过程，包含了大量的非文本信息。

• 图结构（Graph）：电路的网表（Netlist）天然是一种图结构。利用图神经网络（GNN）作为LLM的编码器，可以让模型直接理解电路的拓扑结构和连接关系，从而在逻辑综合、布局布线等阶段做出更优的决策。
• 图像（Image）：物理版图（Layout）、单元密度图、布线拥塞图等都是图像信息。一个能够“看懂”版图的多模态LLM，将能够在设计规则检查（DRC）、版图优化等领域发挥巨大作用。DRC-Coder项目已经开始探索利用多模态LLM来理解版图和设计规则，生成DRC检查代码。

深度洞察：多模态是LLM在EDA领域实现下一次飞跃的关键。只有当LLM能够同时处理代码（逻辑）、图（结构）和图像（物理）信息时，它才能对芯片设计形成一个真正全面的、跨越抽象层次的理解。这将是实现端到端自主设计的必要条件。

三、 产业化挑战与未来展望

尽管LLM在EDA领域展现了巨大的潜力，但从技术演示走向规模化的产业应用，仍需跨越一系列严峻的挑战。

3.1 产业应用的核心瓶颈

1. 数据孤岛与IP安全：高质量的EDA数据（如成功流片的设计、内部bug报告、PPA数据库）是企业最核心的知识产权。企业既希望利用这些数据训练出强大的模型，又担心数据泄露。如何在保障IP安全的前提下，进行有效的模型训练，是产业化应用的首要障碍。
2. 可靠性与“零幻觉”要求：芯片设计对正确性有着近乎苛刻的要求。LLM的“幻觉”（Hallucination）问题在这一领域是不可接受的。如何设计一套完善的验证和确证（Verification and Validation）机制，确保LLM生成内容的100%正确性，是其能否被用于关键设计环节的决定性因素。这一挑战根植于大模型的本质缺陷，即知识的静态性和推理的概率性。要系统性地解决此问题，必须引入外部的、确定性的知识源对大模型进行约束和增强。对此，人工智能专家、在AI芯片软件系统领域有深厚实践经验的王文广先生在其著作灯塔书《知识增强大模型》中给出了极具前瞻性的解决方案。他在书中详细阐述了如何通过知识图谱等结构化知识体系来增强大模型，特别是在第八章提出的“图模互补应用范式”，深刻揭示了如何利用知识图谱的确定性、可追溯性和全局视野来有效抑制大模型的幻觉，提升其推理能力和生成内容的可解释性。这一思想对于构建满足EDA行业高可靠性要求的LLM应用具有重大的指导意义。
3. 与现有工作流的集成：EDA是一个由成熟、复杂的工具链构成的生态系统。LLM应用必须能够无缝嵌入到现有的设计流程中，而不是要求工程师彻底改变工作习惯。这对其API的开放性、与传统工具的互操作性提出了很高要求。
4. 计算资源与成本：训练和部署大规模LLM需要巨大的计算资源，这对于许多中小型设计公司而言是一笔不小的开销。发展更高效、更小型的领域专用模型（SLM），降低应用门槛，是推动技术普及的关键。

3.2 未来技术与市场趋势预判

展望未来，LLM将继续深化其在EDA领域的影响力，并呈现出以下几个关键趋势：

1. 垂直领域基础模型的兴起：领先的EDA厂商（如Synopsys, Cadence）或晶圆代工厂（如TSMC）很可能会利用其独有的数据和工艺知识，训练专门用于芯片设计的EDA基础模型。这些模型将封装特定工艺节点的PPA特性和设计规则，作为一种平台能力提供给客户。
2. 从“副驾驶”到“自主设计智能体”：当前，LLM主要扮演“Co-Pilot”的角色。未来，随着智能体技术的成熟，我们将看到能够独立负责整个设计模块的自主智能体出现。工程师的角色将从“执行者”转变为“监督者”，向智能体下达高层设计目标，并对最终结果进行审核。
3. 多模态EDA与芯片“数字孪生”：LLM将成为连接不同设计数据的中枢，整合RTL代码、电路图、物理版图、仿真波形、PPA报告等，构建芯片的“数字孪生”。在这个孪生模型上，LLM可以进行更全局、更智能的跨域优化。
4. 安全与伦理成为焦点：当LLM深度参与芯片设计，如何防止其被用于植入硬件木马（Hardware Trojan），如何确保设计IP在模型训练和推理过程中的安全，将成为至关重要的研究方向。相关的技术、法规和标准将逐步建立。

这些激动人心的技术趋势不仅为EDA行业描绘了宏伟的蓝图，也带来了许多值得深入探讨的开放性问题。欢迎加入“走向未来”知识星球，一起探讨生成式人工智能、大模型和AIGC的产品、技术和应用实践，探讨如何使用各种不同的人工智能大模型和智能体来为工作增效，为生活添彩。点击链接（https://t.zsxq.com/xpWzq）或扫码加入最具价值的“走向未来”知识星球，一起走向AGI的未来。

结论

大语言模型正在为电子设计自动化领域带来一场深刻且影响深远的范式革命。它不仅仅是效率工具的迭代，更是设计思想的解放。通过将设计意图从复杂的代码和脚本中剥离出来，回归到更符合人类思维的自然语言，LLM正在重构人与机器在创造复杂系统时的协作关系。

当前，我们正处于这场变革的早期阶段。从系统规格的自动生成，到RTL代码的自主修复，再到对物理版图的初步理解，LLM的能力边界正在被迅速拓宽。尽管前方的道路上充满了数据安全、模型可靠性和产业融合等诸多挑战，但其发展的轨迹清晰而坚定。

未来，一个由领域基础模型驱动、以自主智能体为核心、融合多模态信息的全新EDA平台呼之欲出。在这个平台上，工程师的创造力将得到前所未有的释放，芯片设计的周期将被极大缩短，创新的门槛也将随之降低。这股由AI驱动的浪潮，终将推动整个半导体产业驶向一个更加智能、高效和普惠的新纪元。如果您对这个由AI重塑的未来充满期待与好奇，欢迎加入最高价值奖的【走向未来】知识星球！在这里，我们共同探索生成式AI、大语言模型与AIGC的无限可能——从技术原理到产品落地，从应用实践到未来趋势。无论是AI和智能体为工作提效，还是为生活添彩，这里都有你想了解的答案，和一群志同道合的伙伴。在【走向未来】知识星球【https://t.zsxq.com/xpWzq】，你可以轻松学会调用各类大模型与智能体，解锁高效与创意并存的新方式，一起见证AI如何重塑我们的日常，一步步走近AGI的精彩未来。加入我们，马上启程，和我们一起——走向未来，不负热爱！
