芯片测试座定制指南：流程、资料与技术适配方案

芯片测试座的定制化是满足特殊封装、极端环境或高精度测试需求的核心手段。德诺嘉电子凭借模块化设计理念和材料工程优势，构建了从需求解析到量产交付的完整定制体系。以下系统说明定制可行性、流程步骤及核心资料要求。

德诺嘉电子芯片测试座定制指南：流程、资料与技术适配方案

一、定制可行性与技术边界

德诺嘉电子的测试座定制覆盖全场景需求，从消费电子的微小型封装到车规级的高功率器件均能支持，但需遵循 "物理适配 + 性能匹配" 的基本原则：

1. 可定制的核心维度

封装适配：支持 QFN/BGA/LGA/WLCSP 等常规封装的异形化改造（如引脚间距 0.3mm 以下的精密封装），以及 3D IC、SiP 等先进封装的专属测试方案。例如为堆叠 BGA 定制的 "阶梯式探针阵列"，可实现不同层高引脚的同步接触。

环境强化：通过材料升级（如 PAI 替代 PEEK）和结构优化（如液冷通道集成），满足 - 55℃~200℃宽温域、20G 振动或 85% RH 高湿环境的测试需求，适配车规 AEC-Q100 Grade 0 标准。

性能增强：针对大电流（单 pin 50A 以上）、高频（20GHz 以上）或高压（1000V 以上）场景，提供低电感探针设计（≤0.1nH）、绝缘强化（耐电压≥5kV）等定制方案。

2. 技术限制与替代方案

当引脚间距＜0.2mm 时，传统机械探针易出现干涉风险，德诺嘉会建议采用 "晶圆级测试 + 探针卡" 的混合方案；对于寿命要求超 100 万次的场景，则通过 "可更换探针模组" 设计降低长期成本，而非整体结构强化。

德诺嘉电子芯片测试座定制指南：流程、资料与技术适配方案

二、定制流程的三阶闭环

德诺嘉采用数字化驱动的敏捷开发流程，将传统 6-8 周的定制周期压缩至 3-4 周，核心分为三个阶段：

1. 需求解析阶段（1-3 天）

技术交底：客户需提供芯片测试的核心指标（如电流、频率、温区）和失效风险点（如静电敏感、焊球易损）。德诺嘉会输出《需求规格书》，明确如 "接触电阻≤30mΩ@3A 电流" 等可量化指标。

可行性评估：通过有限元仿真验证结构可靠性，例如针对车规 IGBT 测试座，仿真探针在 15A 电流下的温升分布，确保热点温度＜125℃。

2. 方案设计阶段（2-3 周）

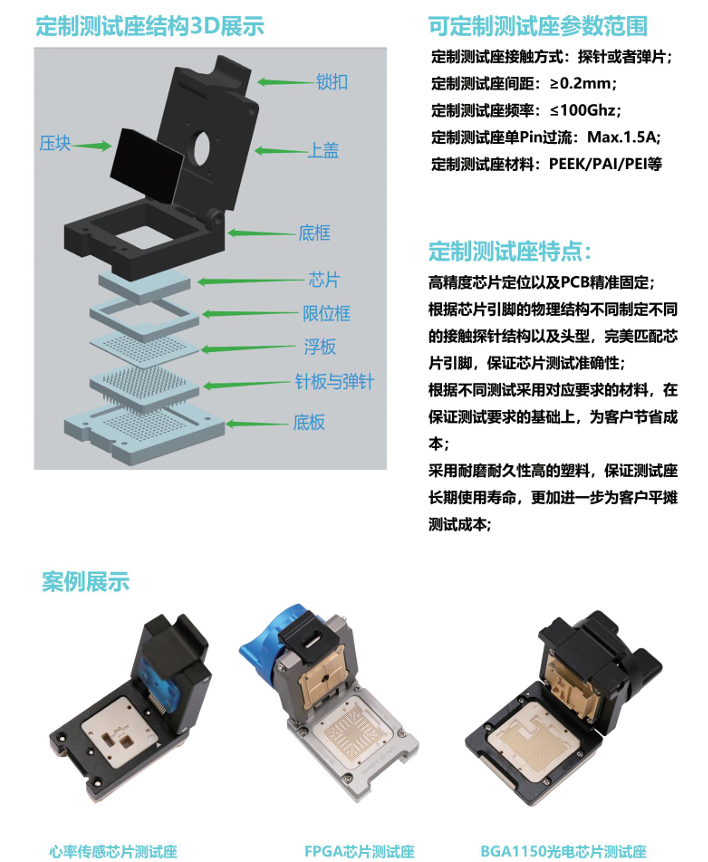

结构设计：基于客户提供的封装数据，完成探针布局、导向机构和压合系统的 3D 建模。关键设计包括：① 探针弹性系数匹配（确保接触压力偏差≤5%）；② CTE 匹配设计（探针座与芯片 CTE 差＜3ppm/℃）。

材料选型：根据环境参数推荐最优材料组合，如高温场景选用 "铝合金基座 + PAI 探针座 + 铍铜镀金探针"，常温场景则用 "PEEK 基座 + 磷青铜探针" 降低成本。

3. 验证交付阶段（1 周）

原型验证：首件测试包含接触电阻（波动≤5mΩ）、机械寿命（5000 次插拔测试）和环境适应性（10 次温度循环）三项核心指标。

量产交付：提供《测试报告》和《维护手册》，明确探针更换周期（通常 20 万次）、清洁规范（如酒精擦拭频次）等运维要点。

德诺嘉电子芯片测试座定制指南：流程、资料与技术适配方案

三、必备资料清单与技术规范

客户需提供四类核心资料，缺失可能导致设计偏差或周期延长：

1. 芯片与封装数据

机械图纸：需提供封装 Outline 图（推荐 STEP 格式），明确引脚数量、间距、排列方式及封装高度（公差需≤±0.02mm）。BGA/LGA 芯片还需提供焊球直径、锡膏厚度等细节。

电气参数：包括最大电流（单 pin 及总电流）、电压等级、信号类型（数字 / 模拟 / RF）及频率范围，用于探针材料（铍铜 / 钯合金）和镀层（硬金 / 钯镍）的选型。

2. 测试环境参数

温湿度范围：如 "常温测试（25℃±5℃）" 或 "高温老化（150℃持续）"，决定基座材料耐温等级。

机械条件：包括插拔频率（如日均 1000 次）、振动要求（如运输途中 10G 冲击），影响结构强度设计。

3. 测试系统接口

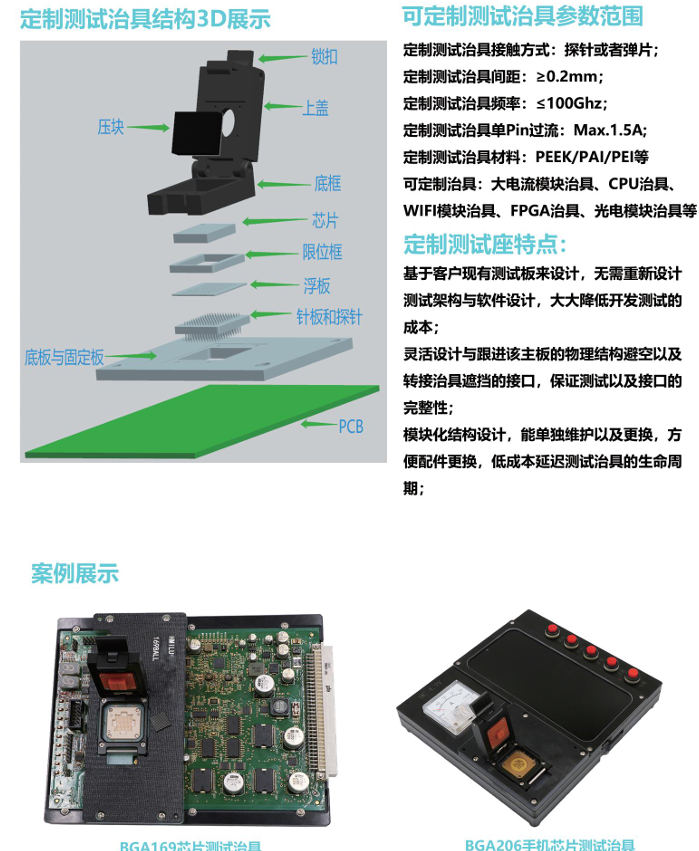

机械接口：测试座安装尺寸（如 PCB 固定孔位坐标）、压合机构行程（推荐≥芯片厚度 + 0.5mm）。

电气接口：如测试板的连接器型号（如 Samtec 或 AMP 系列），需匹配探针座的出线方式（直出 / 弯出）。

4. 特殊要求说明

失效防护：如 ESD 敏感芯片需注明防静电等级（如 Class 0），德诺嘉会增加导电涂层（表面电阻 10⁶-10⁹Ω）。

认证需求：如 UL 认证需明确阻燃等级（如 V0 级），医疗场景需提供生物相容性要求（如 ISO 10993）。

四、场景化定制案例参考

1. 车规 SiC MOSFET 测试座定制

客户需求：175℃高温下支持单 pin 3A 电流，测试座寿命≥15 万次。

关键资料：提供了 SiC 芯片的 TO-247 封装图纸、结温 - 电流曲线及 AEC-Q101 测试标准。

德诺嘉方案：采用 "铝合金基座 + 液冷通道 + 铍铜探针（50μm 硬金镀层）"，通过 CTE 匹配设计将热应力控制在 50MPa 以下，实测 15 万次插拔后接触电阻增幅＜10%。

2. 消费电子 WLCSP 测试座定制

客户痛点：0.3mm 引脚间距导致探针干涉，传统测试座良率＜90%。

解决方案：基于客户提供的晶圆级封装坐标文件，设计 "错位式探针阵列"，配合聚酰亚胺导向板（公差 ±0.01mm），使良率提升至 99.5%。

德诺嘉电子芯片测试座定制指南：流程、资料与技术适配方案

五、定制经济性评估

德诺嘉通过模块化设计降低定制成本：基础结构件（如基座、压合手柄）采用标准化库存，仅探针模组和导向机构定制，使小批量（10-50 套）定制的单价控制在标准品的 1.5-2 倍。当需求量＞100 套时，可通过开模生产进一步降低成本。

定制成功的关键要素

德诺嘉电子的定制能力建立在 "材料科学 + 结构工程 + 测试经验" 的三维支撑上。客户需提供完整的封装数据、环境参数和接口要求，德诺嘉则通过数字化仿真和模块化设计实现快速响应。核心原则是：既不过度设计增加成本，也不牺牲关键性能满足周期，最终交付 "刚好够用" 的定制方案。建议客户在需求阶段引入德诺嘉技术团队，通过早期介入优化测试座与芯片、测试系统的兼容性，最大化定制价值。
