【新启航】患者的身体部位（如骨骼、器官、牙齿等）的光学三维扫描测量逆向 - 激光三维扫描仪

摘要

患者身体部位（骨骼、器官、牙齿等）的三维形态数据是精准医疗（如骨科植入、器官修复、牙科正畸）的核心依据，具有形态个体差异大、生物相容性要求高、扫描需无创安全的特点，传统测量难以满足精度与安全性需求。本文以激光三维扫描仪为核心工具，系统梳理患者身体部位光学三维扫描测量逆向全流程，解析针对不同身体部位的扫描准备、参数优化、数据处理及个性化模型重建技术要点，验证该技术在医疗场景中误差≤±0.01mm 的精度优势，为精准医疗方案制定、定制化假体设计提供技术支撑。

一、引言

在骨科手术规划、牙科假牙定制、器官修复评估等医疗场景中，患者身体部位的三维形态精度直接影响治疗效果。传统测量（如 X 光、CT）仅能提供二维或低分辨率三维数据，无法完整还原骨骼表面纹理、牙齿咬合关系等细节，且部分检测存在辐射风险。激光三维扫描仪凭借无创非接触式测量（扫描距离 20-200mm）、高分辨率（≤0.005mm）及快速数据采集能力，可在保障患者安全的前提下，精准获取身体部位三维数据，成为医疗逆向工程与精准医疗的关键技术手段。

二、扫描前准备：医疗场景适配与安全保障

2.1 身体部位预处理与安全防护

针对不同身体部位制定专项方案：扫描牙齿时，需清洁患者口腔，去除食物残渣与牙菌斑，采用一次性口腔撑开口器，避免交叉感染，同时选择符合医疗级生物相容性的扫描仪（接触部件材质需通过 ISO 10993 认证）；扫描骨骼（如膝关节、脊柱）时，患者需保持固定姿势，使用医用海绵垫辅助支撑，防止扫描过程中肢体晃动，扫描区域若有皮肤破损，需覆盖无菌敷料，避免扫描仪光束直接照射伤口；扫描器官（如乳腺、甲状腺，需在医学规范允许范围内）时，需提前告知患者扫描流程，清除扫描区域衣物与金属饰品，控制扫描环境温度（22-25℃）、湿度（40%-60%），提升患者舒适度。此外，所有扫描设备需进行术前消毒，接触患者皮肤的部件采用医用酒精擦拭或使用一次性防护套。

2.2 激光三维扫描仪校准与参数预设

选用精度 ±0.002mm 的医疗级标准体模（如标准牙齿模型、骨骼仿真体模）对激光三维扫描仪（医疗专用手持激光型，标称精度 ±0.008mm）进行术前校准：将体模固定在医用定位架上（定位误差≤±0.003mm），模拟人体扫描姿势，扫描仪围绕体模采集 360° 数据，通过校准软件对比扫描数据与体模的标准尺寸（如牙齿牙冠高度、骨骼直径），计算误差补偿值，确保设备实际扫描误差≤±0.006mm。根据不同身体部位精度需求预设参数：牙齿扫描分辨率设为 0.004mm，扫描速度 1mm/s；骨骼扫描分辨率设为 0.008mm，扫描速度 2mm/s；器官扫描（允许精度稍低）分辨率设为 0.01mm，扫描速度 3mm/s，同时将激光功率调至医疗安全等级（≤5mW），避免对人体组织造成损伤。

三、扫描测量过程：动态适配与数据采集

3.1 基于身体部位特性的参数调整

针对不同身体部位动态优化参数：扫描牙齿咬合面时，分辨率提升至 0.003mm，开启微细节增强算法，确保牙合面窝沟、牙尖形态清晰，误差≤±0.002mm；扫描膝关节等活动关节时，需分屈伸两种姿势扫描，调整扫描仪角度至 45°，捕捉关节间隙与软骨边缘，扫描速度降至 1.5mm/s，避免运动伪影；扫描口腔内牙齿时，搭配微型扫描探头，通过多角度移动（每次移动角度≤15°）覆盖全牙列，相邻视角重叠率≥70%，确保无扫描盲区。同时，扫描过程中实时监测数据质量，若出现患者轻微移动，立即暂停并重新校准位置，保障数据完整性。

3.2 多视角数据采集与拼接技术

采用 “分区扫描 + 生理特征对齐” 策略：将身体部位按生理结构分区（如牙齿分为上颌、下颌，骨骼分为骨干、关节端），每区域采集 8-12 个视角数据；数据拼接采用 “定位标记 + 生理特征匹配” 双重方式：牙齿扫描通过牙釉质纹理、牙龈边缘等特征匹配，骨骼扫描通过骨骼凸起、凹陷等解剖标志对齐，拼接时先完成粗拼接（误差≤±0.008mm），再通过迭代最近点（ICP）算法精校准，最终拼接误差控制在 ±0.005mm 内。形成的点云模型中，牙齿区域点云密度达 400 点 /mm²，骨骼区域达 250 点 /mm²，确保医疗所需的细节特征完整保留。

四、数据处理与模型重建：医疗精度把控

4.1 点云数据优化处理

使用医疗专用数据处理软件（如牙科 CAD 软件、骨科建模系统）对原始点云数据处理：通过自适应滤波算法去除离群点（误差＞±0.006mm 的噪点，如皮肤毛发残影、口腔唾液反光点），同时保留牙齿纹理、骨骼骨小梁等关键医疗特征；采用基于医疗需求的采样算法，牙齿咬合面、骨骼关节面保留 99% 数据，非关键区域（如骨骼骨干表面）精简 60%-65%，减少数据量的同时保障诊疗所需精度；针对扫描盲区（如牙齿邻面、骨骼深凹处），结合患者 CT 数据进行插值填充，填充误差≤±0.004mm，确保点云模型连续完整。

4.2 个性化三维模型重建与医疗适配

采用 “医疗参数化建模” 技术：牙齿扫描数据导入牙科 CAD 软件，自动生成牙冠、牙根三维模型，标注牙齿咬合高度、邻接间隙等参数，模型与点云数据偏差≤±0.003mm，可直接用于假牙定制；骨骼扫描数据导入骨科建模系统，提取骨骼轴线、关节面曲率等解剖参数，生成可用于植入物设计的模型，确保植入物与骨骼贴合度≥98%；器官模型重建后，叠加生理参数标注（如器官体积、表面温度参考值），为疾病诊断提供直观依据。模型重建后，通过与患者 CT 数据对比、医疗专家视觉评估双重验证，确保模型尺寸误差≤±0.005mm，满足精准医疗方案制定、定制化假体生产的需求。

新启航半导体三维扫描测量产品介绍

在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

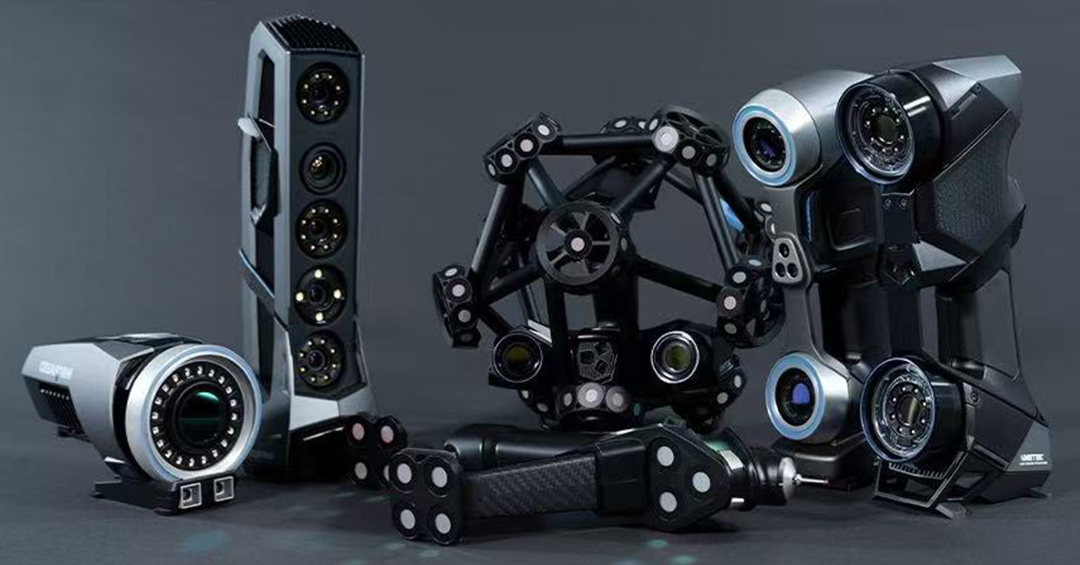

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：

微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

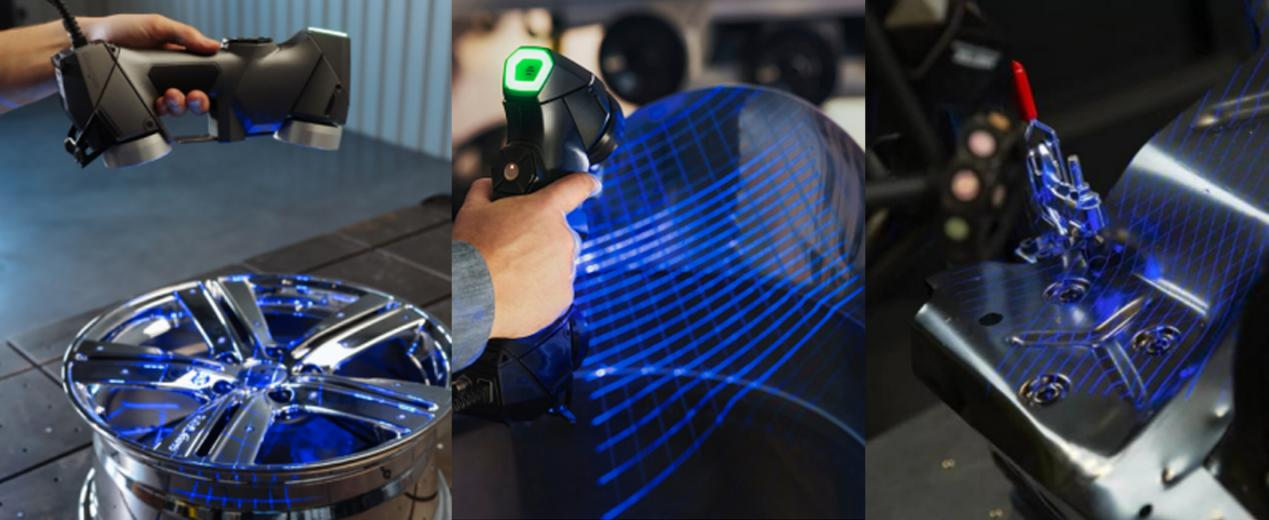

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

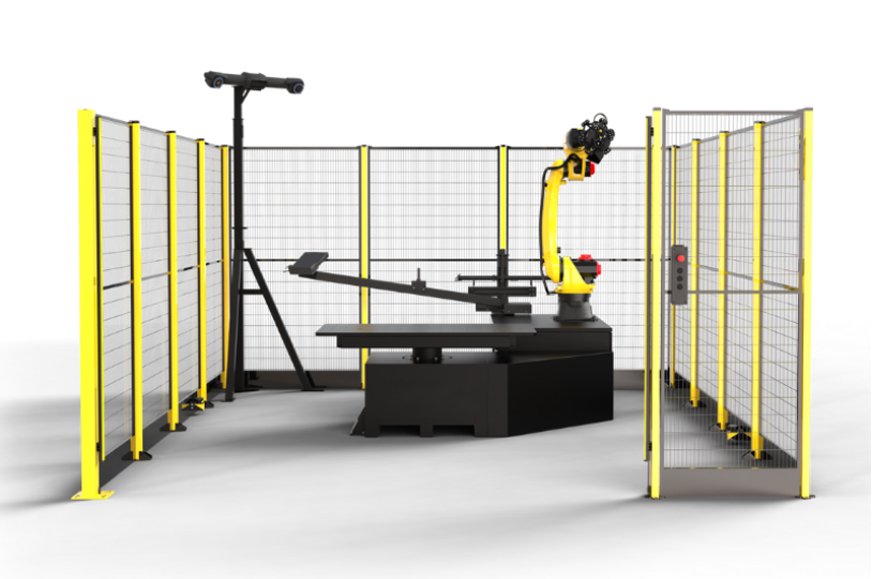

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

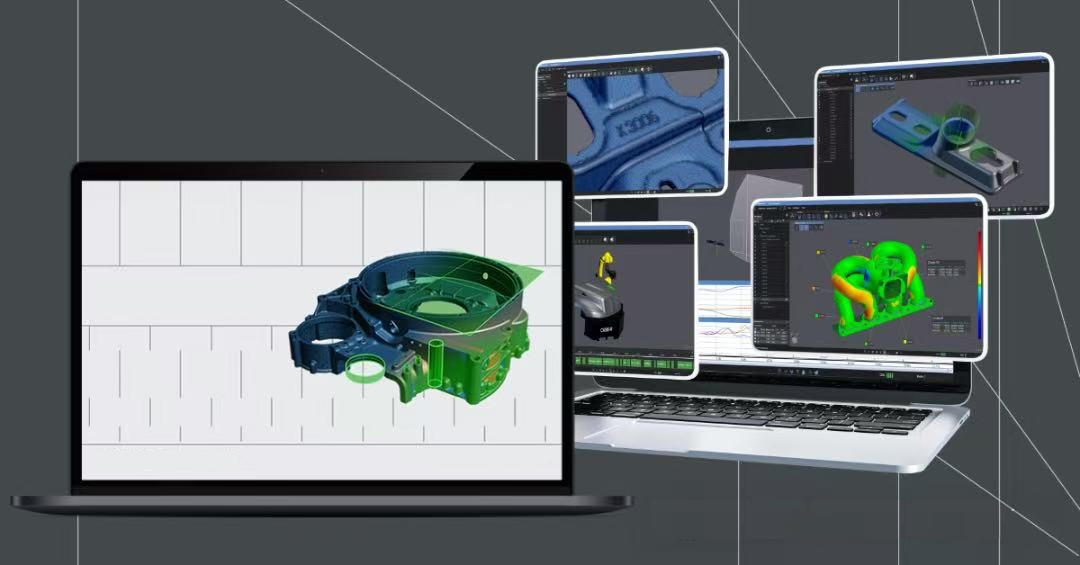

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。

无论是航空航天零部件的无损检测，还是汽车模具的逆向工程设计，新启航三维测量产品凭借硬核技术实力，为客户提供从数据采集到分析决策的全周期保障，是推动智能制造发展的理想之选。
